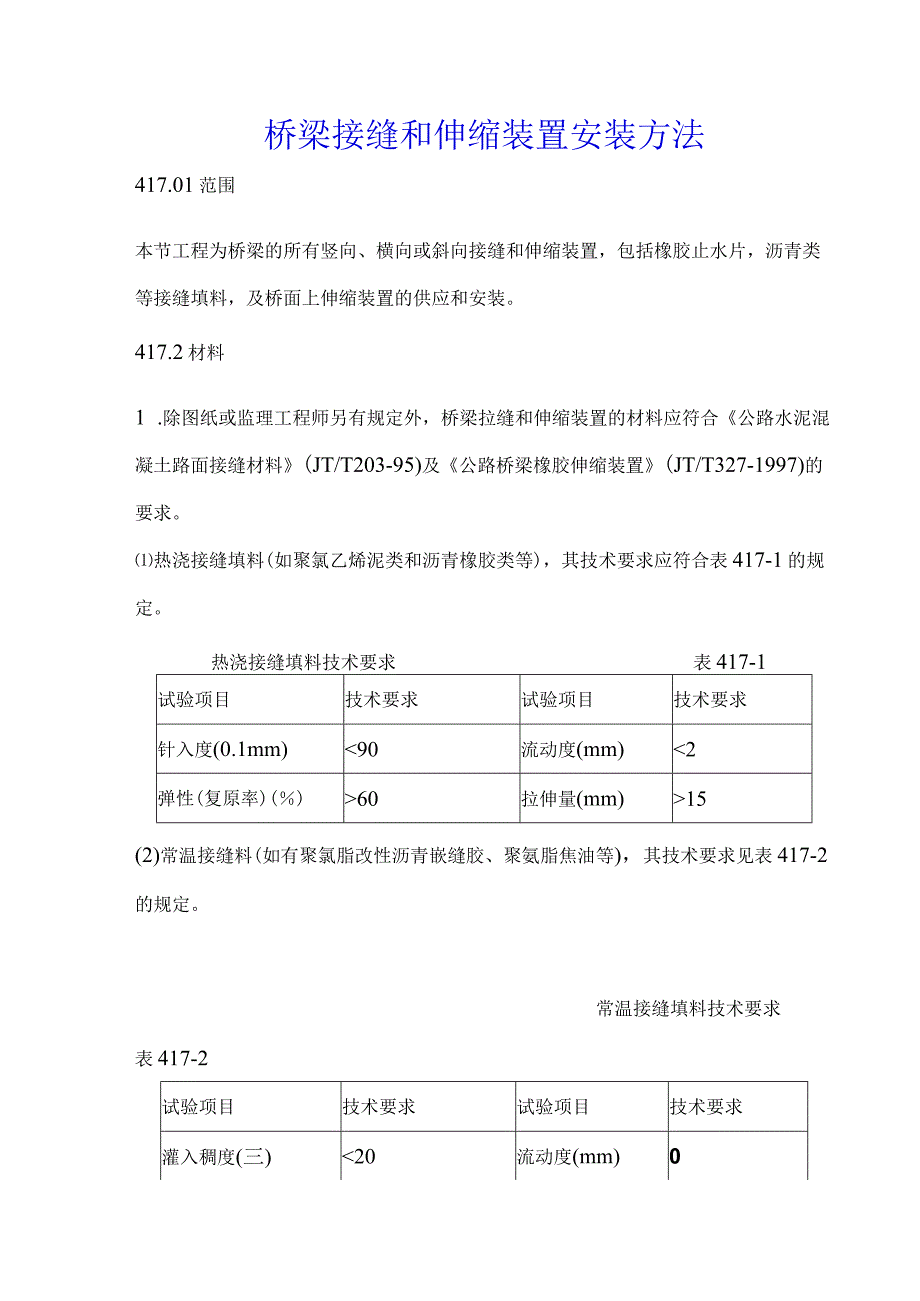

1、桥梁接缝和伸缩装置安装方法417.01范围本节工程为桥梁的所有竖向、横向或斜向接缝和伸缩装置，包括橡胶止水片，沥青类等接缝填料，及桥面上伸缩装置的供应和安装。417.2材料1 .除图纸或监理工程师另有规定外，桥梁拉缝和伸缩装置的材料应符合公路水泥混凝土路面接缝材料(JT/T203-95)及公路桥梁橡胶伸缩装置(JT/T327-1997)的要求。热浇接缝填料(如聚氯乙烯泥类和沥青橡胶类等)，其技术要求应符合表417-1的规定。热浇接缝填料技术要求表417-1试验项目技术要求试验项目技术要求针入度(0.1mm)90流动度(mm)60拉伸量(mm)15(2)常温接缝料(如有聚氯脂改性沥青嵌缝胶、聚氨

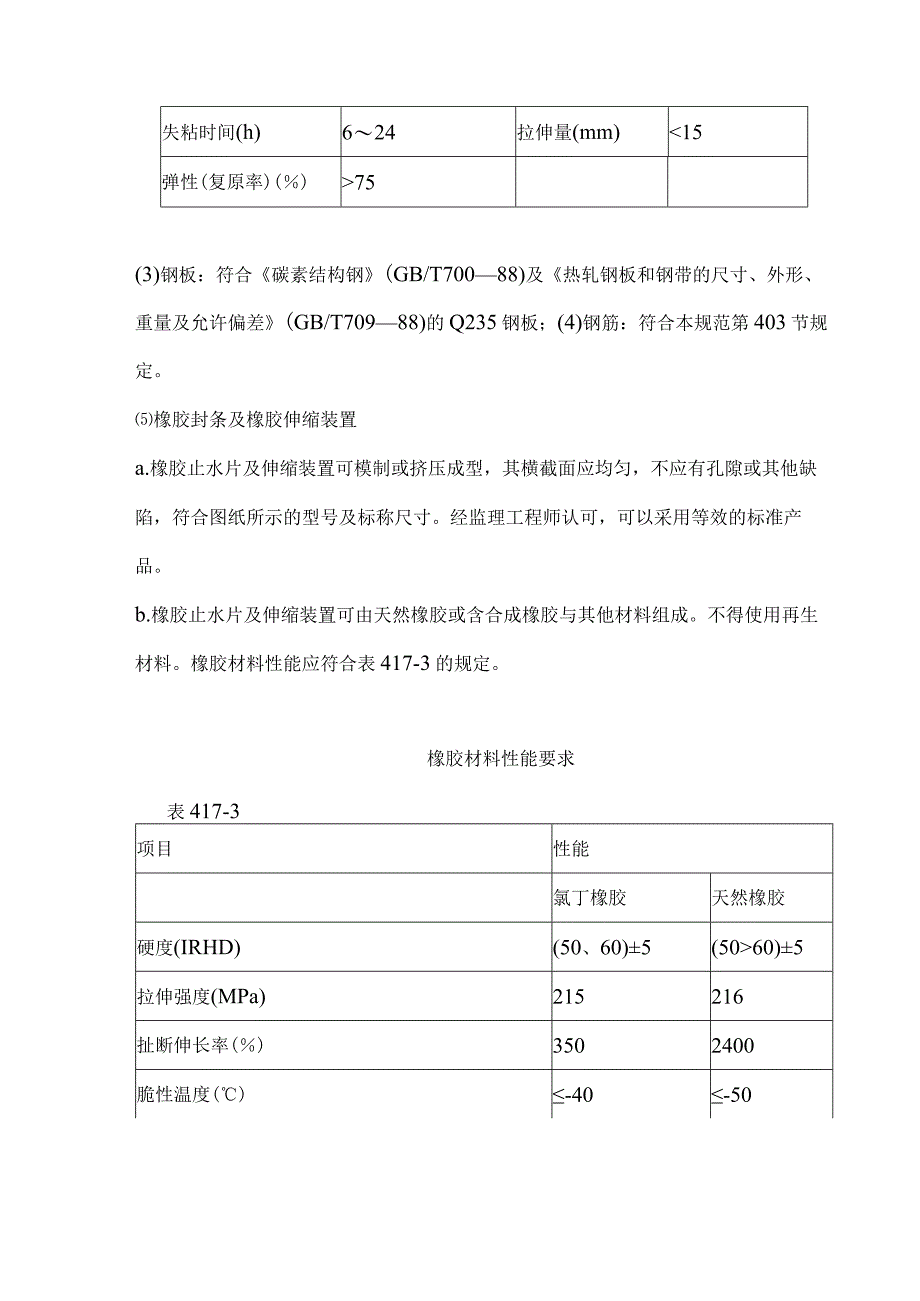

2、脂焦油等)，其技术要求见表417-2的规定。常温接缝填料技术要求表417-2试验项目技术要求试验项目技术要求灌入稠度(三)20流动度(mm)0失粘时间(h)624拉伸量(mm)75(3)钢板：符合碳素结构钢(GB/T70088)及热轧钢板和钢带的尺寸、外形、重量及允许偏差(GB/T70988)的Q235钢板；(4)钢筋：符合本规范第403节规定。橡胶封条及橡胶伸缩装置a.橡胶止水片及伸缩装置可模制或挤压成型，其横截面应均匀，不应有孔隙或其他缺陷，符合图纸所示的型号及标称尺寸。经监理工程师认可，可以采用等效的标准产品。b.橡胶止水片及伸缩装置可由天然橡胶或含合成橡胶与其他材料组成。不得使用再生材

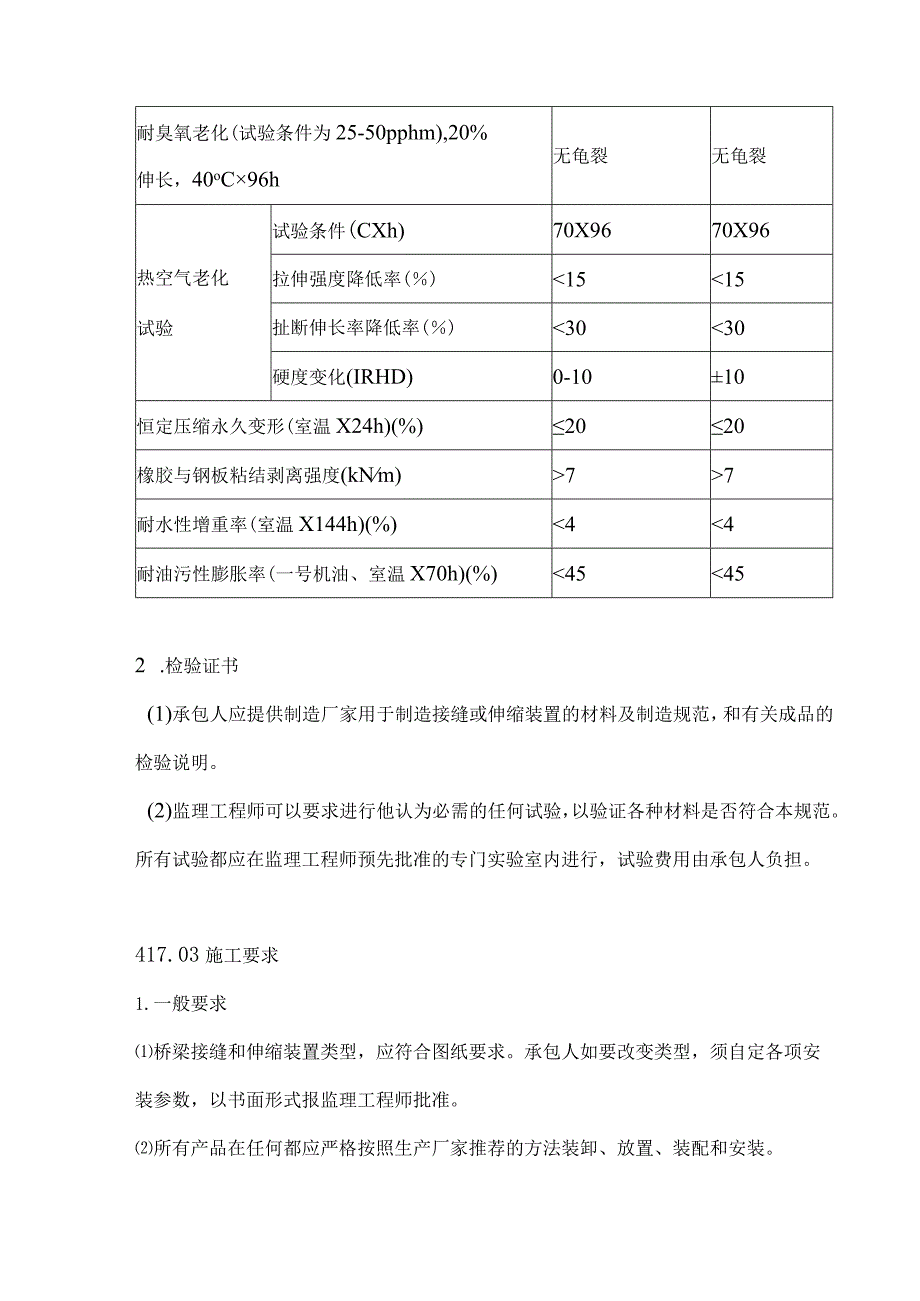

3、料。橡胶材料性能应符合表417-3的规定。橡胶材料性能要求表417-3项目性能氯丁橡胶天然橡胶硬度(IRHD)(50、60)5(5060)5拉伸强度(MPa)215216扯断伸长率()3502400脆性温度()-40-50耐臭氧老化(试验条件为25-50pphm),20%伸长，40oC96h无龟裂无龟裂热空气老化试验试验条件(CXh)70X9670X96拉伸强度降低率()1515扯断伸长率降低率()3077耐水性增重率(室温X144h)(%)44耐油污性膨胀率(一号机油、室温X70h)(%)45452 .检验证书(1)承包人应提供制造厂家用于制造接缝或伸缩装置的材料及制造规范，和有关成品的检验
4、说明。(2)监理工程师可以要求进行他认为必需的任何试验，以验证各种材料是否符合本规范。所有试验都应在监理工程师预先批准的专门实验室内进行，试验费用由承包人负担。417.03施工要求1.一般要求桥梁接缝和伸缩装置类型，应符合图纸要求。承包人如要改变类型，须自定各项安装参数，以书面形式报监理工程师批准。所有产品在任何都应严格按照生产厂家推荐的方法装卸、放置、装配和安装。(3)当接缝处的温度低于IOC时不应浇筑热浇封缝料。(4)沥青混凝土铺装，应在伸缩安装前完成，且不为伸缩装置预留位置，而在安装伸缩装置前，切割先前铺设的沥青混凝土铺装所占的伸缩装置的位置。(5)伸缩装置的牌号、型号应符合图纸规定。安
5、装伸缩装置时，上部构造端部间的空隙宽度及伸缩装置的安装预定宽度，均应与安装温度相适应，并应遵照图纸规定。伸缩装置的安装，应在伸缩装置制造商提供的夹具控制(将伸缩装置预置)下进行。伸缩装置一般应在520。C的温度范围内安装。当伸缩装置的安装温度不同于图纸规定时，各项安装参数应予以调整。(6)伸缩装置的安装须满足制造商的有关要求。伸缩装置下面或背面的混凝土应密实，不留气泡，预埋件位置应准确。安装完成后的伸缩装置应与桥面铺装接合平整。2 .橡胶伸缩装置按照图纸的要求选用伸缩装置，安装时应根据气温的高低，对橡胶伸缩体进行必要的预压。(2)当气温在5。C以下时，不得进行橡胶伸缩装置的施工。采用后嵌式橡胶
6、伸缩体时，应桥面混凝土干燥收缩完成且徐变大部完成后再进行安装。安装时，应根据温度高低予以施加必要的预压力。(4)安装伸缩装置时，承包人应按生产厂家的安装说明进行施工。3 .模数式伸缩装置模数式伸缩装置，种类型号众多，由异型钢与单元橡胶密封带组合而成（例如“毛勒缝”即为其一种）。不同牌号和型号的伸缩装置均由专门的生产厂家成套供应。伸缩装置应根据图纸提出的型号、长度、密封橡胶件的类别以及安装时的宽度等要求进行购置和装配。伸缩装置应预先在工厂组装好，由专门的设备包装后运送工地。装配好的伸缩装置在出厂前，生产厂家应按图纸要求的安装尺寸，用夹具固定，以便保持图纸需要的宽度，并应分别标出质量、吊点位置。若
7、组合式伸缩装置过长受运输长度限制或别的其他原因时经监理工程师批准，在工厂组装后，可以分段组装运输，但模数式伸缩装置必须在工厂组装。伸缩装置运到工地存放时，应垫离地面至少300m,并不得露天存放，承包人应确保其不受损害。在浇筑桥面板或桥台混凝土时，承包人应按图纸或生产厂家提供的安装图，预留安装伸缩装置的凹槽，并按图纸要求预埋钢筋，且钢筋头应伸进凹槽内。（4）伸缩装置的安装，应在生产厂家提供的夹具控制下进行。安装前,承包人应对上部构造端部间的空隙宽度和预埋钢筋的位置进行检查，使其符合图纸要求，并将预留凹槽内混凝土打毛，清扫干净；根据生产厂家提供的安装温度和温度范围，查验实际气温与安装温度是否相符合
8、。如果有出入，则应调整伸缩装置的安装宽度。在预留凹槽内划出伸缩装置定位中心线（顺缝向和垂直缝向）和标高，用起重机将伸缩装置吊入预留凹槽内，使伸缩装置准确就位。如伸缩装置坐落在坡面上，需作适当纵横坡的调整。此后将锚固钢筋与预埋钢筋焊连，使伸缩装置固定。禁止在伸缩装置边梁上施焊，以免造成边梁局部变形。伸缩装置固定后即可松开夹具，使伸缩装置参与工作。(6)安装伸缩装置的最终一道工序是在槽口上立模板浇筑混凝土。模板应严密无缝，防止混凝土进入控制箱内，同时，也不允许将混凝土溅洒到密封橡胶件上，如果发生上述现象应立即予以清除。在边梁、控制箱及锚固板周围的混凝土务心要振捣密实，并及时进行养生。混凝土浇筑前，
9、应经监理工程师对安装好的伸缩装置进行检查认可。当伸缩装置在桥面铺装前安装时，在桥面铺装施工中对伸缩装置应加盖临时保护措施，避免撞击直接承受车辆荷载。桥面铺装完成后,在桥面上不应出现缝隙，且桥面与伸缩装置齐平。(8)伸缩装置的安装，宜由专业施工单位施工，或在伸缩装置生间厂家派员指导下施工。4 .填充式材料伸缩装置填充式材料伸缩装置亦称无缝伸缩缝，是由支承钢板和弹性材料混凝土石料加固的填料组成。弹性材料应经过特殊改性，具有特殊性能，以保证该材料能在较大温度范围内具有柔韧性又有较高的软化点，在室外温度下不会发生流变现象。弹性材料有多种，其中“TST”是目前公路桥梁中使用的一种。弹性材料混合石料的填料的材料性能、指标及规格应符合图纸的规定。施工的技术要求及应注意事项符合图纸要求。417.04质量检验1 .基本要求伸缩装置产品必须有合格证，并经监理工程师验收合格后才能安装。伸缩装置必须锚固牢靠、不能松动、伸缩性能必须有效。伸缩装置实测项目见表417-4o伸缩装置安装检查项目表417-4项次检查项目规定值或允许偏差检查方法1缝宽符合设计要求用尺量2与桥面高差(mm)2用尺量3纵坡(%)大型0.2用水准仪测量,小型装置测纵向锚固混凝土端部，大型装置测纵向两端一般0.34横向平整度(mm)3用3m直尺测量2 .外观鉴定伸缩装置无阻塞、渗漏、变形、开裂现象，不符合要求时必须进行整修。
