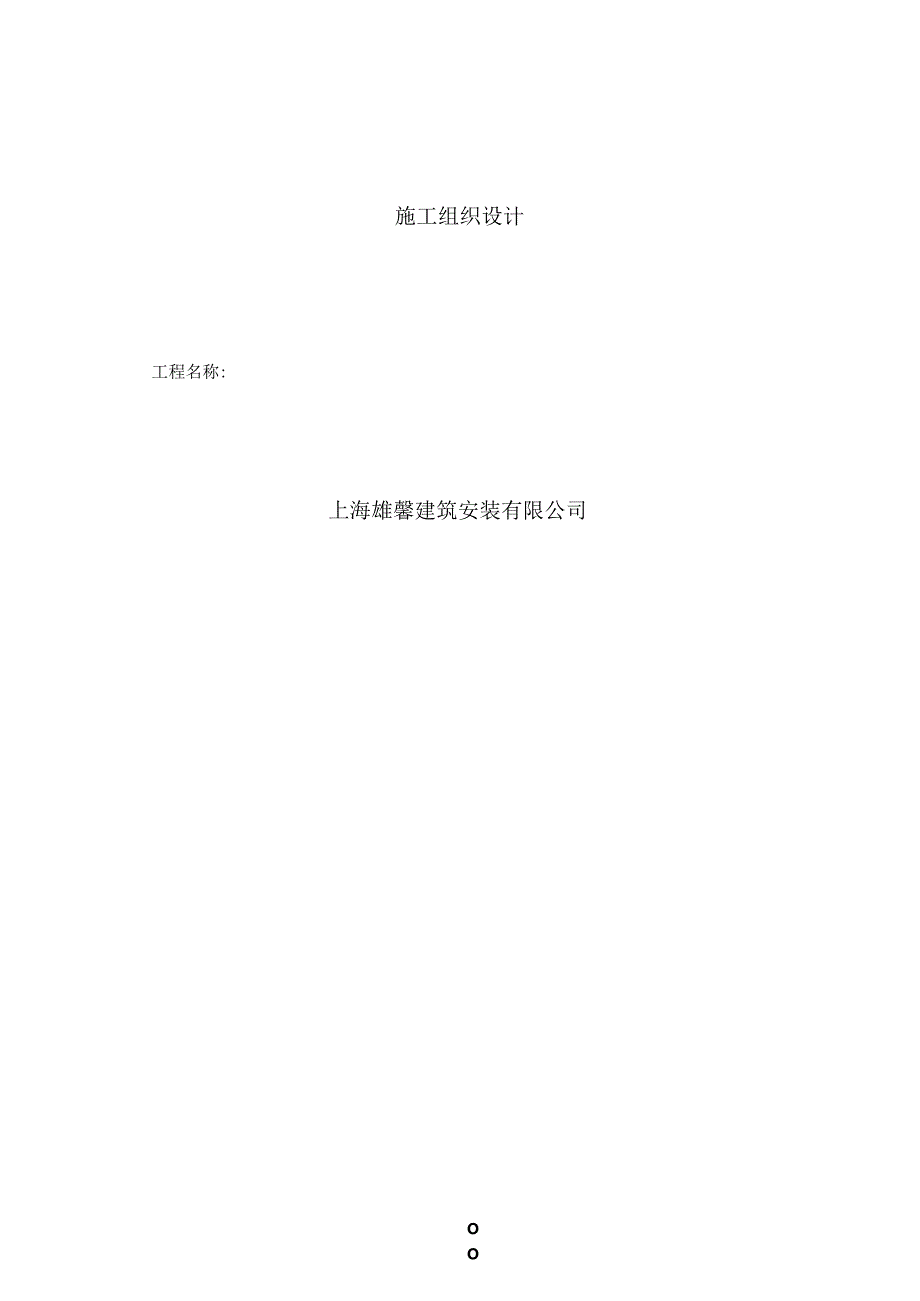

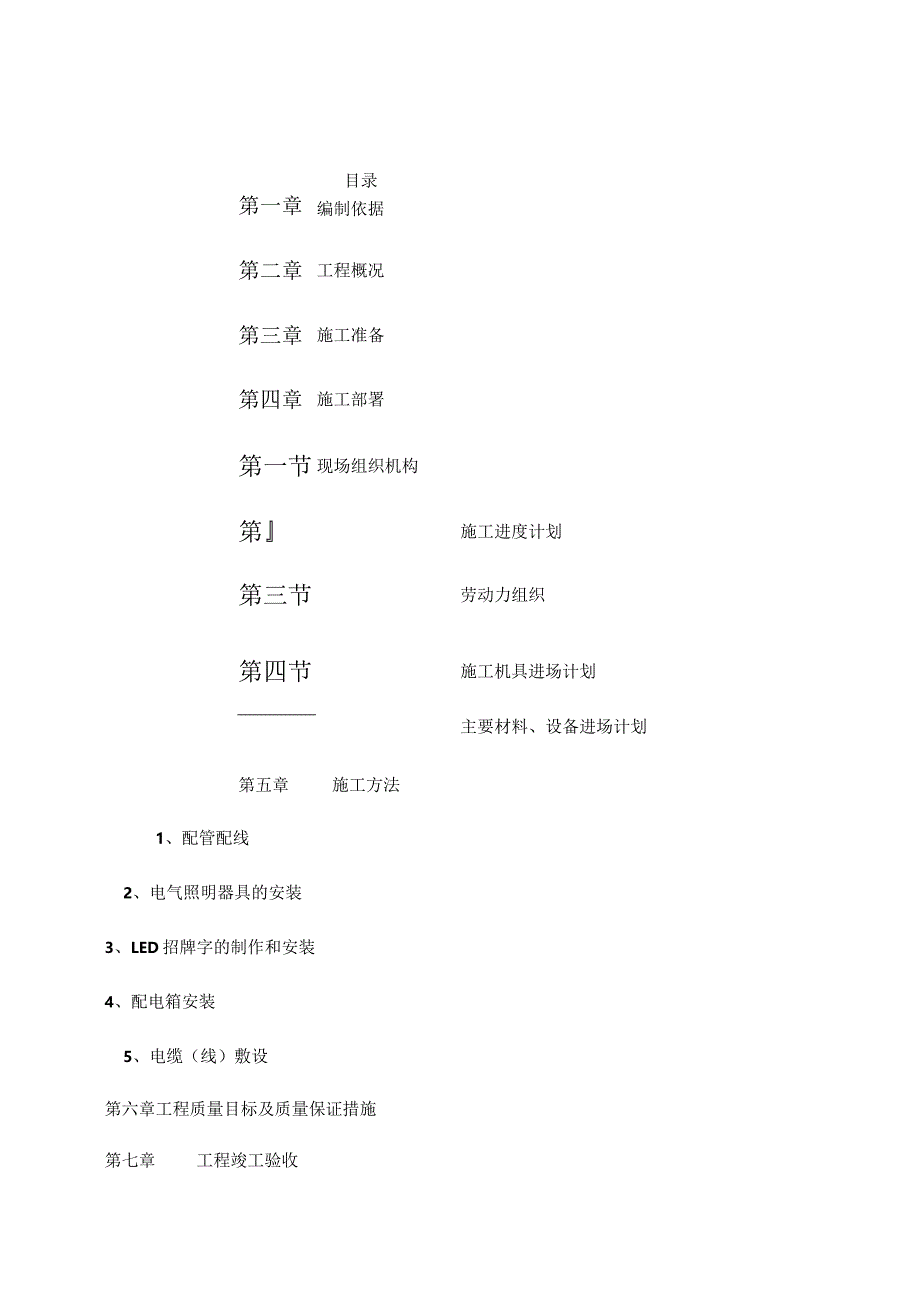

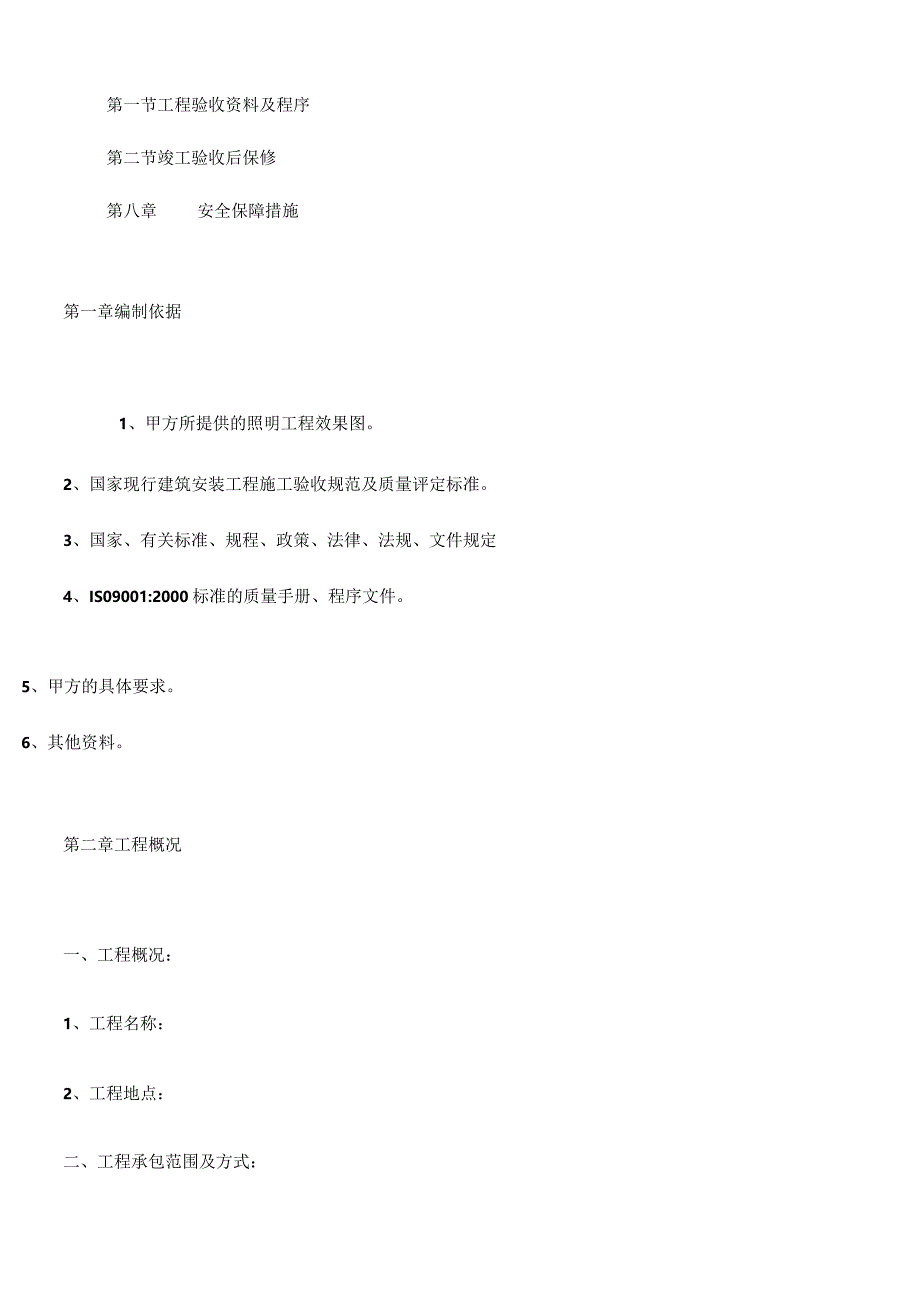

1、工程名称:施工组织设计上海雄馨建筑安装有限公司OO目录第一章编制依据第二章工程概况第三章施工准备第四章施工部署第一节现场组织机构第施工进度计划第三节劳动力组织第四节施工机具进场计划主要材料、设备进场计划第五章施工方法1、配管配线2、电气照明器具的安装3、LED招牌字的制作和安装4、配电箱安装5、电缆（线）敷设第六章工程质量目标及质量保证措施第七章工程竣工验收第一节工程验收资料及程序第二节竣工验收后保修第八章安全保障措施第一章编制依据1、甲方所提供的照明工程效果图。2、国家现行建筑安装工程施工验收规范及质量评定标准。3、国家、有关标准、规程、政策、法律、法规、文件规定4、IS09001:2000
2、标准的质量手册、程序文件。5、甲方的具体要求。6、其他资料。第二章工程概况一、工程概况：1、工程名称：2、工程地点：二、工程承包范围及方式：1、承包范围：乙方按甲方书面确认的施工图、方案、图纸会审记录、工程规范的要求，完成外墙泛光灯具供应、灯具安装、调试、维护及系统线路铺设、质量保修等，详见合同附件及甲方确认的图纸。2、承包方式：包工、包料、包安装、包工期、包安全文明、包环境保护。包施工管理、包通过政府管理部门验收备案、质量保修的工程承包方式。第三章施工准备1、组织管理机构：根据工程规模和特点，我们将以优化组合和先进的管理方法组织施工，达到施工质量高、安全好、速度快、成本低的综合效益。成立“深
3、圳市香某大厦泛光照明工程”安装工程项目部。在工程中推广项目法施工管理，实行项目经理负责制，全面负责工期、质量、安全，统一指挥安装、劳动力分配及物资供应，明确岗位职责。2、施工力量组织：根据工期需要，配备足够的施工力量，合理分工，科学管理，以确保工程顺利进行。3、 做好图纸会审工作，组织工程技术人员认真熟悉图纸，领会设计意图，全面掌握施工图纸的内容，提出方便施工的合理化建议，会同建设单位、设计单位解决因施工方案引起的设计调整。4、 由项目部技术负责人组织施工人员全面熟悉图纸和规范要求，结合施工经验，编制切实可行的施工方案，具体说明施工方法、施工工艺、工程进度安排、劳动力组织、质量、安全和工期保证
4、措施，有效的指导现场施工。5、 做好安装工程材料的厂家订货工作，及时提交具体的材料清单及报验。6、 建立健全项目部质量、安全、文明施工等施工管理制度和各级人员岗位责任制，确保工程按期优质完成。第四章施工部署第一节现场组织机构现场成立独立的安装工程项目部。由项目经理、项目技术负责人、施工队长、材料员、专职安全员、施工员等人员组成。第二节施工进度计划工期目标：本工程根据合同计划安排40天，为提高经济效益，根据工程情况及我公司技术力量和物资力量，我们承诺保证按期完工。（一）施工工期保证措施1、公司准备配备制作、安装、施工经验丰富，技术实力强的各班、各队，及时进场组织施工。2、加强施工中的过程控制，严
5、格“三检”制，提高一次交验合格率，避免不必要的返工、返修、延误工期。3、加强工厂化施工，灯具支框架、安装的制作，各种材料及其它专业（电工、焊工）电线，都可以安排进行工厂化施工。4、施工进度计划责任落实到工种、作业队和作业人员上，实行奖惩制度，在保证质量的情况下，上道工序进度不能影响下道工序进度。5、生产上要根据进度计划及现场实际情况，合理安排工种进场时间及劳动力用量，材料要做好材料计划并使材料、工具及时到位，技术、质量管理人员也要密切配合，做到不影响生产。第三节劳动力组织预计工程的安装高峰期将达到20人左右，项目经理将根据工程进度计划，编制详细的劳动力需求计划，由公司统一调动。第四节施工主要机
6、械工具设备-1、施工机器设备根据本工程安装，制作设计和施工要求，在施工准备及施工过程中将充分考虑本工程制作难度及甲方对本工程的要求，保证调配充足、齐全的机器设备，同时在本次制作、安装中所采用的器具，手持电动工具和电设备将专人管理，在施工中对机械、器具等设备及时进行保养及维修，确保使用正常。序号名称型号/规格数量备注1电焊机BS-5001制作支架2小型手电钻6安装3砂轮切割贡380V1下料4冲击钻YTP-B123安装5手磨机220V3安装6水准仪5灯具安装7压接线钳2电气系统8绝缘摇表500V1电气系统9接地电阻测定仪1电气系统10高空作业吊绳、吊板、安全带18锦纶绳1高空作业备用11人字梯3安
7、装2、本工程计划使用的主要机器设备（表一1）第五章施工方法一、配管配线施工前，在熟悉了解土建结构的情况下，掌握电气等施工图纸，特别是标高，平面隔墙尺寸等，把这些有关尺寸资料画到电气有关施工图上，以便掌握电器设备、线路走向，灯具的实际安装位置等。附设于外墙的管线不得外立面的美观。1、PVC管（1）工艺流程:J清理扫管 M选择导线（2）预埋工作按照土建进度进行。画线定位，校平位置，预埋箱盒必须固定牢靠，电管与箱盒必须采用配套的元件涂用专用胶水连接，电管和箱盒开口处塞上木塞或废水泥纸，防止水泥浆及灰渣进入造成堵塞。暗埋结束后，必须由项目负责人核对检查，是否有遗漏放错现象，确保无误后填写自检评定表和隐
8、蔽工程检查记录，并清理好现场，请甲方和监理人员来现场进行隐蔽工程检查验收，并做好签证记录。（3）在土建浇灌混凝土时，应派人监护配合，以免管路移位及碰坏。发现问题及时处理。（4）明配管要排列有序，横平竖直。固定卡间距合理一致。（5）PVC管的连接，采用束节连接，接口处使用PVC胶水连接牢固，敷设管路时，应尽量减少弯曲，当线路直线长度超过15米时，或直角弯有三个且长度超过8米时，均应在中途装设接线盒，管弯曲处不应有凹穴和裂逢，弯扁度不应大于管外径10%,暗敷时，管弯曲半径不小于其管外径的6倍，埋设于地下或混凝土楼板内时，不应小于管外径的10倍。管进入箱盒不允许内进外出，应与箱盒里口平齐，一管一孔，
9、不允许开长孔。（6）塑料管管卡间最大距离管内径（mm管卡间最大距离（m）带线，201.0（7）扫管穿25401.5N502.0其目的是检查管路是否畅通、正确，清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的捆扎在带线上来回拖拉。清扫后，需放适量滑石粉，以便线路滑行。（8）选择导线，应根据设计图纸要求进行选择。进（出）户的导线应选择使用塑料绝缘铜芯导线。为保证相线、地线线、零钢管直径（mm）管卡间最大距离（m）不致混淆，应采用不同颜色的塑料铜线，用黄绿色做专用保护地线，黑色做零线，其他导线分别用红黄蓝等表示，严格区分并做标记记录。（9）照明线路检查及绝缘摇测，管内穿线结束后，应按规范及质量
10、验评标准进行自检互检，不符合规定时应立即纠正，检查无误后再进行绝缘摇测。照明线路的绝缘摇测一般选用500V,量程为0500兆欧姆的欧姆表，一人摇测，一人及时读数并记录。摇动速度应保持在120rmin左右，该数应采用一分钟后的读数为宜。照明线路的绝缘点阻值不小于05兆欧姆，动力线路的绝缘电阻值不小于1兆欧。2、直接紧固式钢导管电线管路施工工艺（1）工艺流程:（2）管路敷设接紧导管下列一时，增设或接厚壁钢管薄壁钢管1、定式钢管路有情况之中间应拉线盒线盒，其15201.51.025-322.01.5405Z.52.0653.5穿线：a.管路长度每超过30米，无弯曲；b管路长度每超过20米，有一个弯曲
11、；C.管路长度每超过15米，有两个弯曲；2.管路长度每超过8米，有三个弯曲。3 .套接紧定式钢导管管路弯曲附设时，弯曲管材弧度应均匀，焊缝处于外侧。不应有褶皱、凹陷、裂纹、死弯等缺陷。切断口平整、光滑。管材弯扁程度不应大于管外径的10%o4 .套接紧定式钢管管路垂直敷设时，管内绝缘电线截面不应大于50m皿,长度每超过30米，应增设固定导线用的拉线盒。5 .管路明敷设时，管材的弯曲半径不宜小于管外径6倍。当两个接线盒间有一个弯曲时，其弯曲半径不宜小于管材外径的4倍。6 .管路水平或垂直明敷设时，其水平或垂直安装的允许偏差为1.5%。全长偏差不应大于管内径的lo7 .管路明敷设时，排列整齐，固定点
12、牢固，间距均匀，其最大间距应符合下表的规定：附设方式钢导管种类钢导管直径（刖）1620253240固定点间的最大距离（m）吊架、支架或沿墙附设厚壁钢导管1.52.02.5薄壁钢导管1.01.52.08 .管路明敷设时，固定点与终端、弯头中点、电器具或盒（箱）边缘的距离宜为15030Omm。9 .管路暗敷设时，宜沿最近线路敷设且应减少弯曲。10管路暗敷设时，其弯曲半径不应小于管外径的6倍。埋入混泥土内平面附设时，其弯曲半径不应小于管外径的10倍。IL管路埋入墙体或混泥土内时，管路与墙体或混泥土表面净距离不应小于15mmo12 .管路暗敷设时，管路固定点应牢固，且应符合下列规定：a.敷设在钢筋混泥
13、土墙及楼板内的管路，紧贴钢筋内侧与钢筋绑扎固定。直线敷设时，固定点间距不应大于100Ommob敷设在砖墙、砌体墙内的管路，垂直敷设剔槽宽度不宜大于管外径5mm。固定点间距不应大于100Ommo连接点外侧一端20Omm处，增设固定点。C.敷设在预制圆孔板上的管路平顺，紧贴板面。固定点间距不应大于100Ommo13 .管路进入落地式箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面宜为50-80mmo14 .管路进入盒（箱）处，应顺直，且应采用专用接头固定。（3）管路连接：1套接紧定式钢导管管路连接的紧定螺钉，应采用专用工具操作。不应敲打、切断、折断螺帽。严禁熔焊连接。2管路连接处，紧定螺钉应处于
14、可视部位。3 .当管径为632mm及以上时，连接套管每端的紧定螺钉不应少于2个。4 .管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形。管材插入连接套管接触应紧密，且应符合下列规定：a.直管连接时，两管口分别插入直管接头中间，紧贴凹槽处两端用紧定螺钉定位后，进行旋紧至螺帽脱落。b弯曲连接时，弯曲管两端管分别插入套管接头凹槽处，用紧定螺钉定位后，进行旋紧至螺帽脱落。5 .管路连接处，管插入连接套管前，插入部分的管端应保持清洁，连接处才缝隙应有封堵措施。6 .管路与盒（箱）连接时，应一孔一管，管径与盒（箱）敲落孔应吻合。管与盒（箱）的连接处，应采用爪型螺母和螺纹管接头琐紧。两根以上管路与盒（箱）连接时，排列应整齐、间距均匀。7 管路敷设完毕后，管路固定牢固，连接处符合定，易进异物的端头应封堵。二、电气照明器具的安装工艺流程：检查、清理一组装灯具安装通电试运行（2）灯具安装（一）投光灯：灯具安装必须先量好位置，弹好十字中心线，按中心线定灯位，灯具其中心、偏差不大于5mm,固定螺钉不少于二
