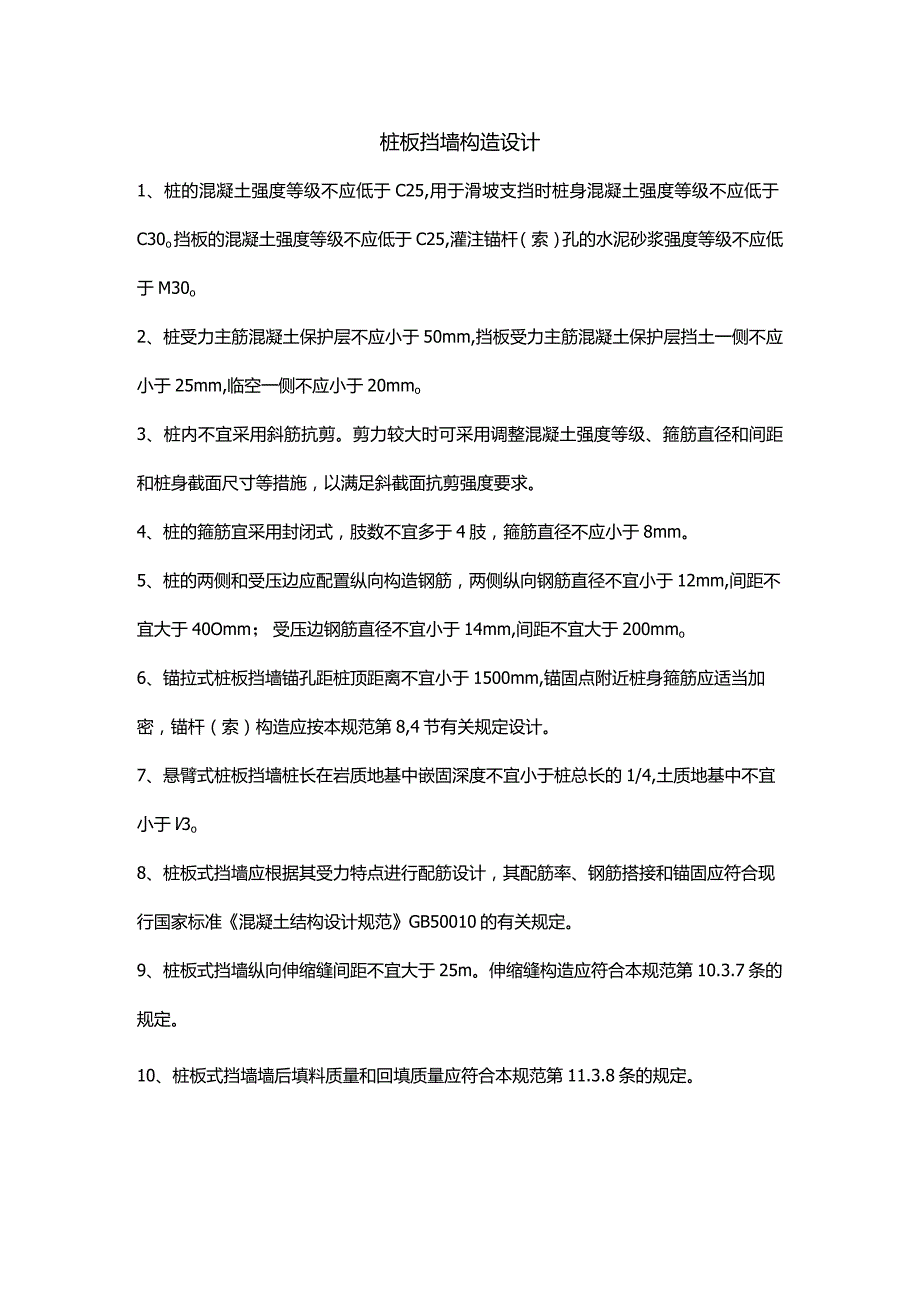

桩板挡墙构造设计1、桩的混凝土强度等级不应低于C25,用于滑坡支挡时桩身混凝土强度等级不应低于C30o挡板的混凝土强度等级不应低于C25,灌注锚杆（索）孔的水泥砂浆强度等级不应低于M30o2、桩受力主筋混凝土保护层不应小于50mm,挡板受力主筋混凝土保护层挡土一侧不应小于25mm,临空一侧不应小于20mmo3、桩内不宜采用斜筋抗剪。剪力较大时可采用调整混凝土强度等级、箍筋直径和间距和桩身截面尺寸等措施，以满足斜截面抗剪强度要求。4、桩的箍筋宜采用封闭式，肢数不宜多于4肢，箍筋直径不应小于8mm。5、桩的两侧和受压边应配置纵向构造钢筋，两侧纵向钢筋直径不宜小于12mm,间距不宜大于40Omm；受压边钢筋直径不宜小于14mm,间距不宜大于200mmo6、锚拉式桩板挡墙锚孔距桩顶距离不宜小于1500mm,锚固点附近桩身箍筋应适当加密，锚杆（索）构造应按本规范第8,4节有关规定设计。7、悬臂式桩板挡墙桩长在岩质地基中嵌固深度不宜小于桩总长的1/4,土质地基中不宜小于l3o8、桩板式挡墙应根据其受力特点进行配筋设计，其配筋率、钢筋搭接和锚固应符合现行国家标准混凝土结构设计规范GB50010的有关规定。9、桩板式挡墙纵向伸缩缝间距不宜大于25m。伸缩缝构造应符合本规范第10.3.7条的规定。10、桩板式挡墙墙后填料质量和回填质量应符合本规范第11.3.8条的规定。
