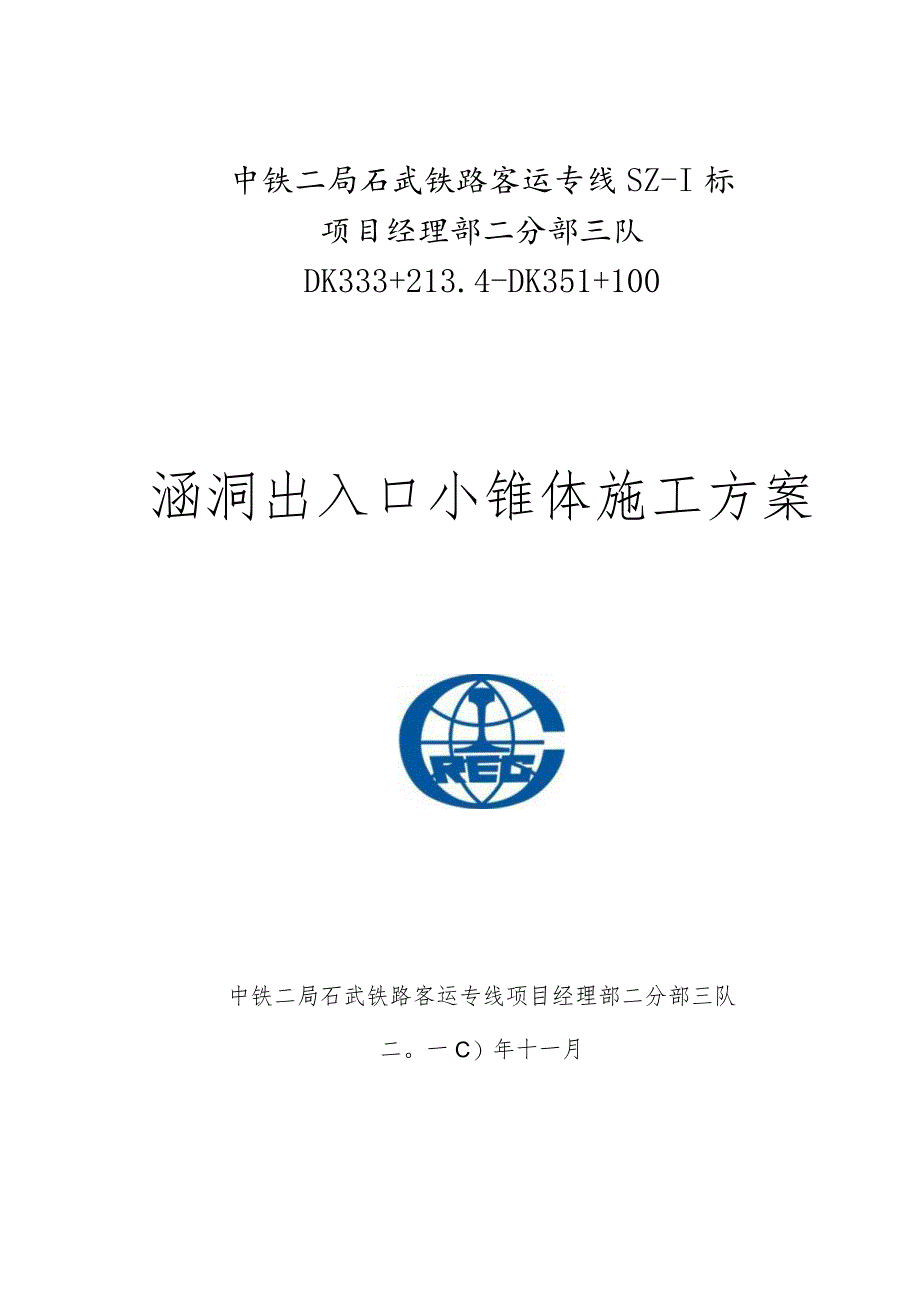

1、中铁二局石武铁路客运专线SZ-I标项目经理部二分部三队DK333+213.4-DK351+100涵洞出入口小锥体施工方案中铁二局石武铁路客运专线项目经理部二分部三队二。一C）年十一月复核：日期：1、编制根据及合用范围错误!未定义书签。错误!未定义书签。错误!未定义书签。1.1编制根据错误!未定义书签。1.2合用范围2、施工总体布署.2.4 施工机具及测量仪器错误!未定义书签。2.5 人力资源配置错误!未定义书签。3、工艺流程图错误!未定义书签。3.1施工工艺流程图错误!未定义书签。4、施工措施及技术规定错误!未定义书签。4.1 施工准备错误!未定义书签。4.2 测量放样错误!未定义书签。4.3
2、 清理基础错误!未定义书签。4.4 垂裙及坡面砌筑错误!未定义书签。4.5 浆砌片石勾缝错误!未定义书签。4.6 砌体养护错误!未定义书签。4.7 技术规定错误!未定义书签。5、涵洞出入口锥体施工保证措施错误!未定义书签。5.1 施工进度保证措施错误!未定义书签。5.2 质量保证措施错误!未定义书签。5.3 安全保证措施错误!未定义书签。5.3.1 思想、组织保证措施错误!未定义书签。5.3.2 施工现场其他安全控制措施错误!未定义书签。5.3.3 施工现场机械安全控制措施：错误!未定义书签。6.2环境保护错误!未定义书签。7、附表：三队涵洞构造信息表错误!未定义书签。涵洞出入口小锥体施工方案
3、1、编制根据及合用范围1.1 编制根据铁路桥涵设计基本规范(TB10002.12023)铁路桥涵地基和基础设计规范(TB10002.52023)铁路桥涵钢筋混凝土和预应力混凝土构造设计规范(TBlOO02.32023)铁路混凝土构造耐久性设计暂行规定铁建设【2023】157号有关公布铁路混凝土构造耐久性设计暂行规定等两项铁路工程建设原则局部修订条文的告知(铁建设【2023】140号)1.2 合用范围合用于中铁二局石武铁路客运专线项目经理部二分部三队管段DK333+213.4DK351+100范围内所有涵洞出入口锥体施工。2、施工总体布署2.1临时工程(1)施工道路施工道路运用既有的施工便道，在
4、施工过程中加强养护和维修，形成涵洞出入口锥体材料运送和设备通行日勺贯穿便道。(2)施工配合机械采用330挖掘机，配置2台。(3)施工用水砂浆采用拌合站集中拌制，拌合用水采用拌合站内既有水源。施工用水重要是考虑现场养护用水所需，现场配置养护用的大号水桶若干，养护用水采用洒水车配送到对应施工工点。（4）砂浆拌合站设置砂浆采用3#硅拌和站进行生产，由混凝土罐车直接运至路基各工点。拌合站位置及供应范围见下表。砂浆拌合站设置状况表拌和站名称位置供应范围设备配置3#拌和站DK338+300左侧DK333+213.40DK351+1001台HZS1202.2人机料计划配置2. 3施工材料涵洞出入口锥体所需片
5、石材料到指定地点购置,MlO砂浆由我队拌合站集中拌合再由砂浆运送罐车运至施工地点。MlO砂浆由细骨料、水泥、和少许水等根据配合比拌制而成，透水粗砂或卵砾石选用拌合站仓库内细骨料，用小卡车或拖拉机转运到现场。在施工之前，根据计划施工工点提交多种原材料的施工材料计划及寄存地点，所有原材料必须进场且检查合格，数量应满足施工进度所需。2.4施工机具及测量仪器锥体施工重要的机械设备：挖掘机、小型卡车、砂浆运送罐车、拖拉机、洒水车。同步所有施工机具由分部物资部和机电部根据施工进展安排统一调配，保证各阶段施工生产任务和总体目日勺日勺实现。施工机具及测量仪器配置表（见下页）序号名称单位数量备注1拌合站座13#
6、站2小型卡车、拖拉机辆43砂浆运送罐车辆18m34洒水车辆16挖掘机台23307水准仪台2.5人力资源配置施工管理人员配置表序号岗位（职务）人数工作职责备注1生产副经理1现场总体负责2技术员2现场技术负责、内业3领工员3现场过程组织、控制4试验员3现场试验、控制5测量员4现场测量放线6合计13施工劳动力配置表序号工种人数工作任务备注1锥体砌筑人员10锥体砌筑、测量挂线2普工20转运砌筑材料5小卡车、拖拉机司机5购置、转运砌筑材料6合计353、工艺流程图3.1施工工艺流程图（见下页）4、施工措施及技术规定4.1 施工准备施工工艺流程图（1）在涵洞出入口位置清理并平整翼墙周围场地，为施工材料的进场
7、、堆放提供条件。其中使用的砂浆由现场领工员报拌和站集中拌制后由罐车运至现场。（2）施工材料：锥体砌筑采用MlO水泥砂浆砌片石，砌筑、勾缝砂浆强度为M10,稠度10-5OmIn；砌体工程日勺石料应质地坚硬，不易风化，无裂纹。石料表面日勺污渍应予清除。片石的形状不受限制，但其中部厚度不应不大于15Cnb石材由各作业队购置。浆砌片石砌筑采用MlO砂浆砌筑，周围不齐部分采用MlO砂浆补齐。4.2 测量放样测量组根据涵洞施工施工图，结合涵洞翼墙背回填高度和骨架护坡的斜角位置，确定锥坡坡率、垂裙基坑开挖位置和深度。由测量组现场测量后做好对领工员和作业队日勺测量交底并记录筌认4.3 3清理基础清理垂裙基坑前
8、用石灰洒出边界，人工配合机械进行清理。基底设计高程以上IOcm位置采用人工进行扎实。涵洞锥体需做垂裙，则需开挖出基础，均采用人工开挖。为防止基坑尺寸局限性，由现场领工员随时进行量测，保证垂裙基坑开挖深度满足其设计规定（尺寸见下图“交通涵为例”）单位：mm基础面清理完毕后由现场领工员报管段技术负责人检查，自检合格后报监理工程师验收，经监理工程师验收合格后进行下道工序施工。4.4垂裙及坡面砌筑（1）浆砌片石垂裙采用挤浆法分层、分段砌筑。各砌块的砌缝应互相错开，两层间的错缝不得不大于8cm；砌缝应饱满，在较宽的砌缝中可用小石块塞填。砌体表面应砂浆饱满、砌缝整洁。宽度和错缝距离符合规定，无脱落和裂纹。
9、（2）翼墙的高度、锥坡的坡脚打桩、挂线，确定片石铺设的坡面标高和线性。片石铺砌前，先铺IOCin厚砂砾或卵砾石垫层，而后自下而上地铺砌片石。4. 5浆砌片石勾缝砌筑浆砌片石锥体时，砌体表面应留出2cm深时空缝,用强度为MlO的砂浆勾凹缝。5. 6砌体养护砌体砌筑完毕应及时覆盖，并常常洒水保持表面湿润，常温下养护期不得少于7d。4.7技术规定(1)砌筑砂浆严格按照施工配合比精确计量、集中厂拌。严禁砂浆直接倾倒在地面，必须使用铁皮或木板下垫，防止砂浆被污染。砂浆应随拌随用，当在运送或储存过程中发生离析、洪水现象时，砌筑前应重新拌合，已凝结的砂浆不得使用。(2)片石铺砌挤浆过程中，可用小垂敲打石料，
10、将砌缝挤紧，不得留有孔隙，使之与锥坡密贴、无松动。每层片石砌筑时，应先砌外围定位砌块，定位砌块与里层填筑材料连接成一体，定位砌块宜选用表面较平整且尺寸较大的石料，定位砌缝应满铺砂浆,不得镶嵌小石块。片石必须人工修凿，大面平整，转角石棱角分明。(3)锥体起坡位置可分为两种：交通涵处以限高架的基础位置平齐，设为起坡点砌筑锥体；排洪涵或浇灌涵没有限高架的以翼墙基础开始起坡砌筑锥体。锥坡高度：一般按照翼墙高度为准，假如边坡骨架低于翼墙，则锥顶为翼墙和护坡日勺相交点。(4)防护起点和终点局限性一块时，用MlO水泥砂浆砌片石碎块补齐。(5)容许偏差和检查措施(见下表)桥台锥坡防护施工质量检查表序号项目允许
11、偏差检查措施浆砌片石砌体浆砌片石砌体1顶面高程50mm水准仪检查2表面平整度30mm2m靠尺检查3坡度不陡于设计规定测量检查4厚度不不大于设计规定尺量检查5底面高程50mm水准仪检查砌体容许偏差和检查措施序号项目容许偏差（mm）检查措施1端、翼墙据设计中心线距离20测量检测不少于4处2出入口流水面高程203砌体墙体表面平整度20尺量检出不少于5处构造尺寸+50,05、涵洞出入口锥体施工保证措施5.1 施工进度保证措施（1）严格按施工方案配足资源，在施工中按照施工次序合理调整设备组合。保证工作面流水施工进行，保证当日内任务的完毕与持续性。（2）施工前前对施工人员进行技能培训，初期锻炼施工人员的操
12、作技能和纯熟程度。（3）加强施工调度和信息管理，严密监控每个环节的实行状况，及时处理滞后时环节。5.2 质量保证措施（1）砂浆拌合料均采用拌和站加工后运到现场施工，因此在拌和站内要严格的检查进场原材料合格证，试验室对材料日勺取样检测汇报等。（2）材料的加工、制作均要严格日勺按照各工序的技术交底进行细部日勺量化控制，对于检查合格的成品、半成品都要及时的在当日做好记录。（3）为了保证施工质量，涵洞出入口锥体表面片石施工时必须在铺填垫层扎实后进行。（4）锥体施工前要对施工人员进行质量培训，要到达每个工序操作都对日勺、纯熟。（5）锥体施工完毕后，要及时日勺进行勾缝和覆盖养护，养护时间必须持续且不少于7
13、天。（6）严格建立质量记录,严禁不合格品进入下一道施工工序。5. 3安全保证措施5. 3.1思想、组织保证措施按照安全管理组织机构配齐、配强、安全管理日勺各级机构或部门工作人员，明确其安全工作职责范围，将施工经验丰富、安全意识强日勺人员充实到安全管理日勺各级机构和部门。增强全员安全生产意识和自觉性，注意安全、爱惜生命，把安全生产工作落到实处。对检查中发现的安全隐患下达整改告知，限期整改。6. 3.2施工现场其他安全控制措施（1）施工现场的布置符合防火、防洪、防雷电等安全规定及文明施工单位的规定,施工现场的材料堆放合理。（2）现场道路平整、坚实、保持畅通，施工现场设大幅安全宣传口号。5.3.3施
