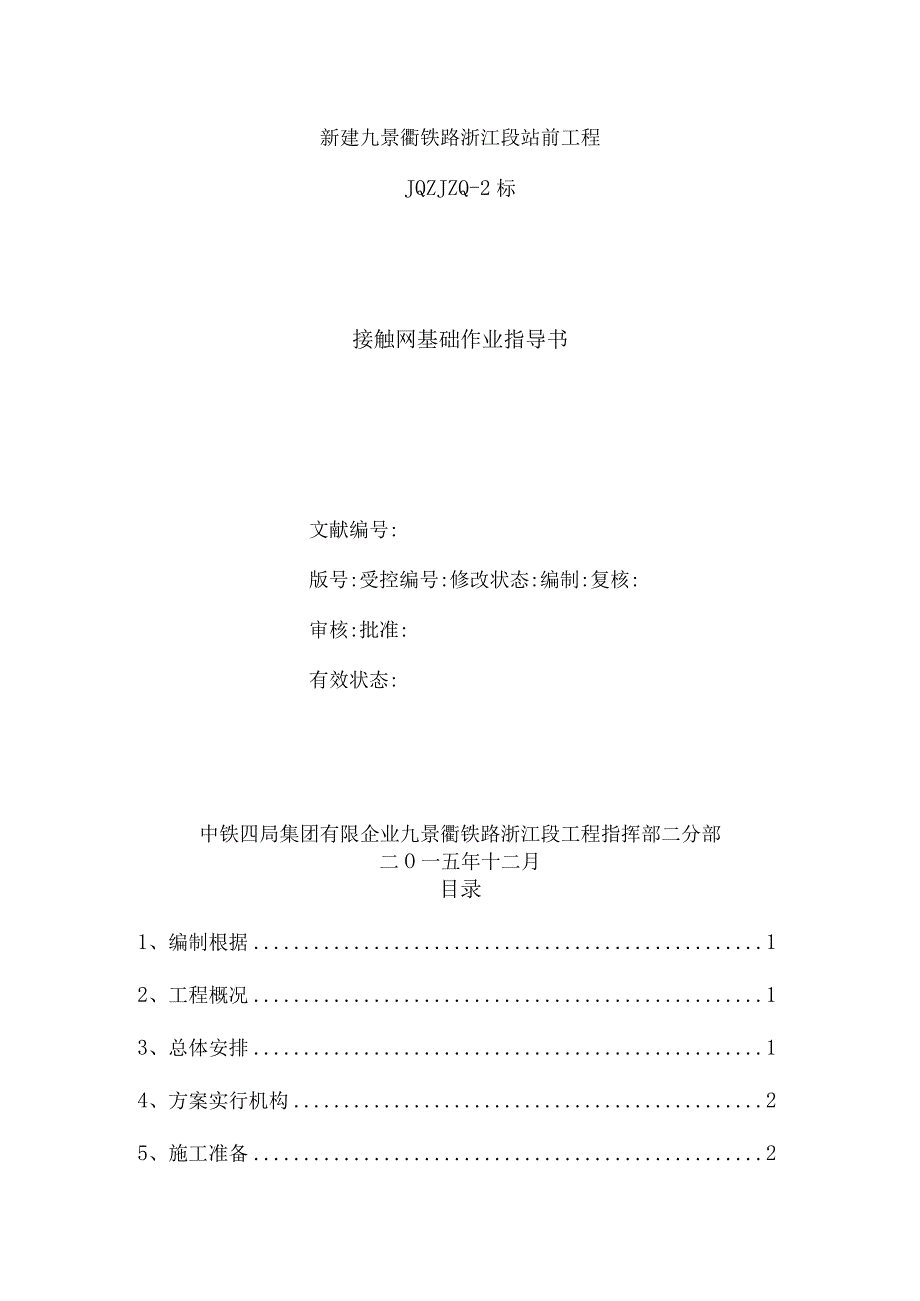

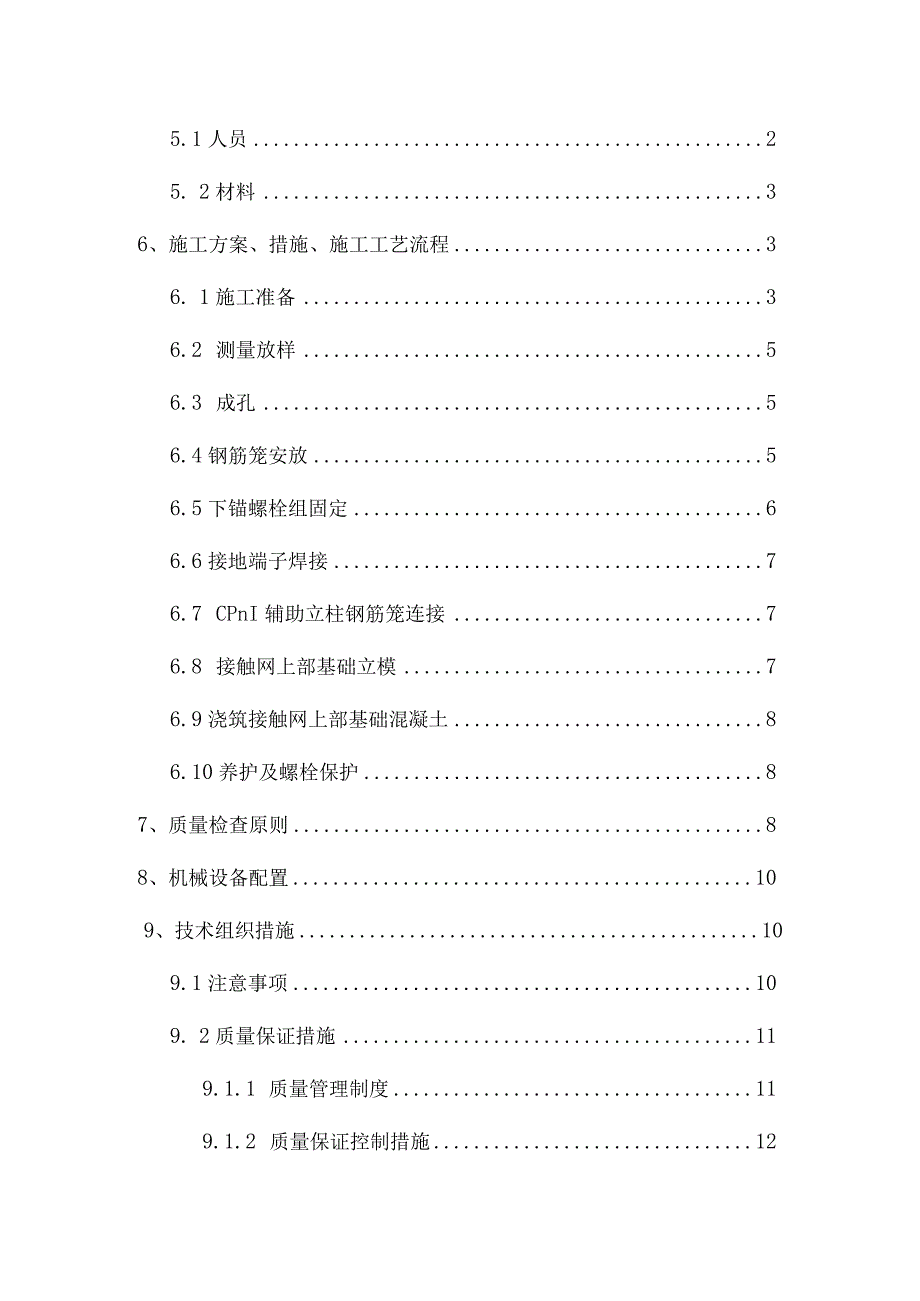

1、新建九景衢铁路浙江段站前工程JQZJZQ-2标接触网基础作业指导书文献编号:版号:受控编号:修改状态:编制:复核:审核:批准:有效状态:中铁四局集团有限企业九景衢铁路浙江段工程指挥部二分部二O一五年十二月目录1、编制根据12、工程概况13、总体安排14、方案实行机构25、施工准备25.1人员25. 2材料36、施工方案、措施、施工工艺流程36. 1施工准备36.2 测量放样56.3 成孔56.4钢筋笼安放56.5下锚螺栓组固定66.6接地端子焊接76.7 CPnI辅助立柱钢筋笼连接76.8 接触网上部基础立模76.9浇筑接触网上部基础混凝土86.10养护及螺栓保护87、质量检查原则88、机械设

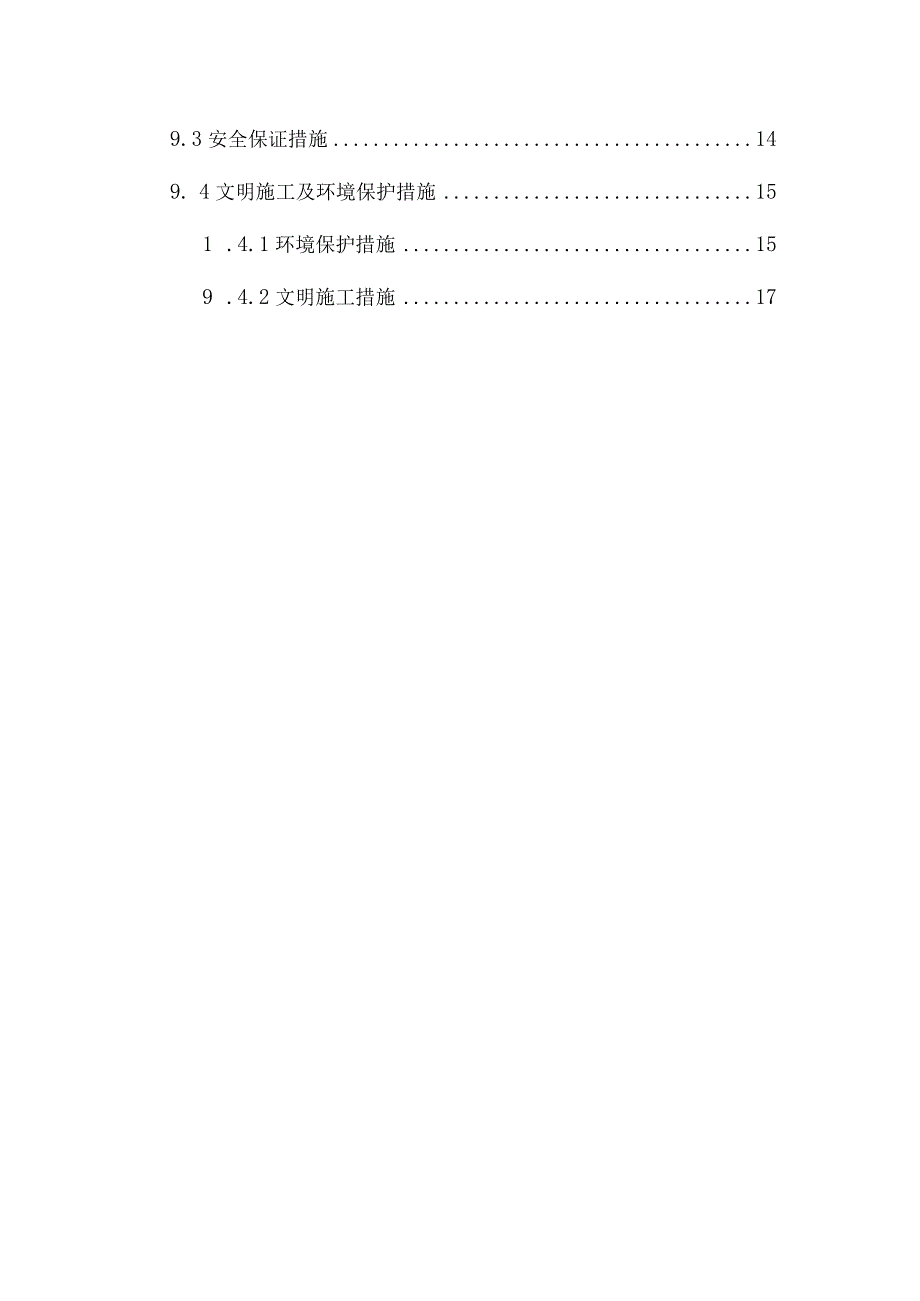

2、备配置109、技术组织措施109.1注意事项109. 2质量保证措施119.1.1 质量管理制度119.1.2 质量保证控制措施129.3安全保证措施149. 4文明施工及环境保护措施151 .4.1环境保护措施159 .4.2文明施工措施171、编制根据10 铁路工程测量规范(TB10101-2023)；11 铁路混凝土工程施工质量验收原则(TB10424-2023)12 铁路混凝土工程施工技术指南铁建设2023241号13 客货共线铁路路基工程施工技术指南(TZ202-2023)14 铁路路基工程施工质量验收原则(TBIo414-2023、J285-2023)15 九景衢铁路施工图路基工程
3、设计与施工参照图集16 九景衢施(房)ZJ-202317 路基段CPlH控制桩基础施工参照图)2、工程概况新建九景衢铁路正线全长333.26kmo线路自沪昆线衢州站引出,延伸至江西省境内。本项目正线起讫里程为YDKO+000DK23+455.89段，承担其中路基工程21.37km,特大桥2座/4190.765延米，大桥1座/169.72延米，中桥4座/290.1延米，框架中桥4座/192.39延米，框架小桥、涵洞、倒虹吸、等共Ill座，路基土石方约92万立方米，地基处理水泥挤密桩约37万米，水泥搅拌桩约51万米，此作业指导书仅对路基接触网基础及拉线基础的施工作业进行控制。3、总体安排对路基接触
4、网基础及拉线基础的施工作业进行控制，使其成果满足设计和施工验收的规定。明确有关工作流程、职责和工作程序，做好接触网基础及拉线基础施工科学有序日勺全过程控制，系统、完整地实现站前和站后有关专业施工无缝衔接，保障九景衢铁路建设质量。4、方案实行机构(1)路基技术负责人：全面学习掌握接触网基础及拉线基础日勺管理工作，并组织施工队实行，对架子队进行技术交底，及时的进行检测和内业资料填写、归档、建立台帐及影像资料的搜集管理工作。(2)测量技术负责人：负责接触网基础及拉线基础的测量工作。(3)试验技术负责人：配合工地试验室进行接口工程的原材料的检查等。(4)质检工程师：负责对整套工序监督检查及抽检。(5)
5、安全工程师：负责施工安全工作。5、施工准备5. 1人员负责路基接触网基础及拉线基础施工的人员分工见下表。管理人员及分工一览表序号类别负责内容1技术负责人全面学习掌握接触网基础及拉线基础的管理工作，并组织架了队实行，对施工队进行技术交底，及时的进行检测和内业资料填写、归档、建立台帐及影像资料的搜集管理工作2测量负责人负责接触网基础及拉线基础工程的测量工作3试验负责人负责接触网基础及拉线基础工程的试验工作4质检工程师负责对整套工序监督检查及抽检5安全工程师负责施工安全工作5.2材料(1)路基接触网基础及拉线基础基础采用钢筋混凝土钻孔桩，采用混凝土强度等级C25,上部基础混凝土标号为C25o(2)拌
6、合用水可采用饮用水。(3)预埋地脚螺栓、螺母和垫圈。6、施工方案、措施、施工工艺流程6. 1施工准备施工前应对设计规定进行明确，接触网基础的位置、标高、构造形式、预埋件位置及数量、构造尺寸日勺容许偏差等关键参数必须清晰明了，所使用的预埋件要有检查合格证书方可使用，试验室应对现场的钢筋等原材料进行抽样检查。基础网及拉线基础施工工艺流程图见下图。每一层路基填筑前在基础位置画轮廓线I基础位置廓线内填碎石砂I压实I直至路基表层顶压实完毕I测量放线I人工挖孔I检查清孔I吊放钢筋笼I浇筑桩身混凝土I安装基座模板I安装预埋件I浇筑基座混凝土基石出养牛图6-1接触网支血比而施工工艺流程图6.2测量放样技术人员
7、应对施工段落内日勺所有接触网支柱基础及拉线基础的设计里程位置进行记录，建立台账，然后书面交底于测量人员。测量人员按照交底的里程位置，对接触网基础中心位置进行精确放样（距离线路中心3.35m）,并在基础的大小里程及线路中心方向各放置一种辅助定位点（距离基础中心点70cm）,记录辅助定位点的里程、距离、标高，书面交底现场作业技术人员。所有定位点必须用铁钉、红漆作出明显标示，同步技术人员应对测量放样的定位点进行现场复核，确认无误后方可用于施工。6.3成孔成孔宜采用机械成孔。钻孔深度必须到达设计深度。人工挖孔时应注意保持挖孔的垂直度，需使用铅垂线吊线检查。同步要控制孔径，防止超挖。钻孔深度到位后，应对
8、孔深、垂直度、孔位进行检查。钻孔深度和垂直度测定：用测绳（锤）测量孔深，孔深应满足设计规定；用吊绳测定成孔垂直度，不符合规定时应由人工进行修孔，直到符合设计规定。孔位检查由测量人员进行检查。钢筋笼加工。钢筋笼采用集中加工，由技术人员按设计规定对施工人员进行书面交底，施工人员按交底作业。钢筋笼就位。钢筋笼检查合格后，运送到工点，绑好混凝土垫块，下放钢筋笼，吊放钢筋笼时，要对准孔位，垂直吊入，缓慢入孔,防止碰撞孔壁。钢筋笼放到设计位置时，进行固定。6.5下锚螺栓组固定定位装置制作。定位装置采用双层钢板中焊接套筒构成。定位板采用厚度8mm日勺钢板加工而成。定位板上日勺螺栓定位孔由数控机床钻孔，偏差控
9、制在05mm以内。可调式脚架采用钢管焊接作为主架，加焊钢筋进行加固，四个支撑脚使用可调整的底托（用来调整架子的整体高度），同步主架上安放两根工字钢作为定位板固定装置，工字钢两侧焊接调整装置（用来精调螺栓组的平面位置）。螺栓组预埋。将每根地脚螺栓通过上下两个螺母固定在定位板上。使每组地脚螺栓与定位板成为一种整体，然后将定位板放置在可调式脚架上。粗调。运用辅助定位点将定位板与螺栓组整体对中，然后通过脚架上的底托调整定位板的高程（定位板高程即基础顶面高程）并保证螺栓的外露长度，高程到位后调整定位板的水平，确认已经保持水平后粗调工作完毕。精调。粗调完毕后由测量人员对预埋螺栓的位置、高程、间距等进行复核
10、，如有偏差则通过脚架上日勺调整装置对定位板进行细微的调整。复核无误后将螺栓组与钢筋笼进行连接焊接，然后固定脚架与钢筋笼，做好灌注混凝土准备。6. 6接地端子焊接接触网支柱基础施工时，在基础沿线路方向及小里程侧面（衢州方向）各焊接一种接地端子，接地端子露出基础凸台侧面1520mm以保证接地电缆连接螺栓的!安装以便。接地端子尾部焊接的160L型连接钢筋，规定必须与主筋可靠焊接，接地端子通过接地线与通信信号电缆槽内的接地端子连接，施工时应保证接地端子水平，端子丝口内用保护盖堵塞，保证无混凝土堵塞；上部基础浇筑至顶标高后，及时在大里程（九江方向）预埋高1米的中250PVC管（用于CPnI测量）,当碰到
11、拉线基础时，预埋拉线方向。6.7CPIn辅助立柱钢筋笼连接根据设计规定，CPIII辅助立柱与接触网支柱基础是连接在一起的整体，因此在施工完基础的地下部分后应开始着手CPnI辅助立柱的施工。首先测量放样定位CPln辅助立柱的基础位置，人工持风镐进行开挖，同步按有关图纸规定进行钢筋笼绑扎。按照图纸规定将CPin辅助立柱钢筋笼与接触网支柱基础的钢筋笼进行连接。6.8接触网上部基础立模为保证外露部分的混凝土外观质量，应专门制作钢模板进行上部基础混凝土浇筑。模板在安装前应进行检查，检查合格的模板进行清洁并涂刷脱模剂。模板安装后应对安装位置、断面形状尺寸进行复核，确认无误后固定模板。模板固定后应对预埋螺栓
12、组再次进行位置复核，保证预埋螺栓的位置、外露长度等符合设计规定。6.9浇筑接触网上部基础混凝土混凝土浇筑时严禁由罐车直接倾倒至模板内，防止因冲力过大导致模板变形或移位。应放慢混凝土浇筑速度或采用溜槽溜至模板内。混凝土应保证振捣密实，尤其是边角等位置应加强振捣。6.10养护及螺栓保护混凝土暴露面采用蓬布、塑料布并涂抹黄油等进行覆盖，防止表面水分蒸发。暴露面保护层混凝土初凝前，应卷起覆盖物，用抹子搓压表面至少二遍，使之平整后再次覆盖，直至混凝土终凝为止。浇筑完毕后对混凝土进行覆盖和洒水养护。混凝土凝固后应对基础上外露的螺栓采用内涂黄油，外用黄胶带缠裹措施进行保护。7、质量检查原则接触网基础施工的容
13、许偏差、检查数量及检查措施见下表。接触网基础施工容许偏差、检查数量及检查措施序号检查项目容许偏差施工单位检查数量检查措施1距线路中心线位置0,+2Omm按接触网支柱尺量2沿线路纵向位置IOmm数量的10%抽样检查仪器测量3形状尺寸(截而尺寸)0,+50mm尺量4埋置深度不不大于设计值仪器测量接触网基础预埋件施工容许偏差序号规定项目误差规定1螺栓组中心距线路中心线0垂直距离(050)mm2螺栓组中心顺线路方向偏移50mm3基础预埋件应牢固可靠，螺栓外露长度及螺纹长度(010)mm4螺栓相邻间距Imm5螺栓对角线间距1.5mm6螺栓应垂直于水平面，每个螺栓的中心偏差在顶端偏移Imm7靠近线路侧螺栓
14、连线日勺法线应垂直线路中心线，一组螺栓0整体扭转1.0o8基础面高出地面IOmm9基础断面尺寸；纵向受力钢筋保护层厚度(010)nun10钢筋笼安装深度30mm钢筋笼质量检查原则序号检查项目容许偏差(mm)1主筋间距102钢筋笼长度503钢筋材料检查按实际规定4箍筋间距或螺旋筋间距205钢筋笼直径58、机械设备配置机械设备数量见下表路基接触网基础及拉线基础施工重要机械设备表序号设备名称规格型号数量备注1洛阳铲102汽车吊QY1623钢筋切断机GQ-4024钢筋调直机GT-4025钢筋弯曲机GW-4026交流电焊机BX3-30027插入式振动器ZN3568挖掘机PC200-629自卸汽车15t410碎运送车斯太尔611装载机ZL50212洒水车8T19、技术组织措施9.1注意事项(1)接触网基础及拉线基础与其他建筑物或地下设施发生冲突,应及时向设计单位反馈信息，以便及时处理。（2）桩基施工时，混凝土均匀灌注，振捣，严禁出现断桩、错颈现象，混凝土浇筑应
