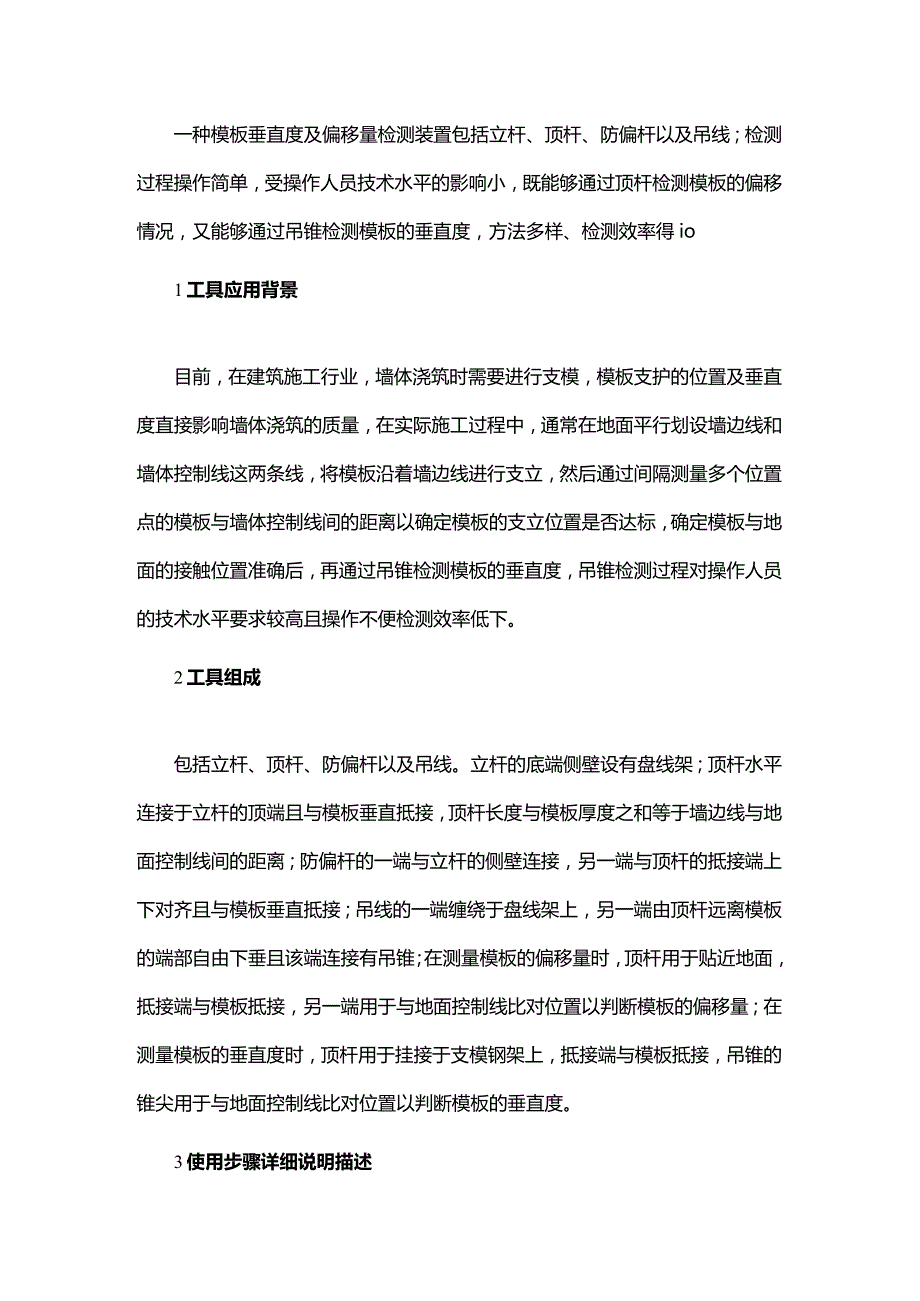

1、一种模板垂直度及偏移量检测装置包括立杆、顶杆、防偏杆以及吊线；检测过程操作简单，受操作人员技术水平的影响小，既能够通过顶杆检测模板的偏移情况，又能够通过吊锥检测模板的垂直度，方法多样、检测效率得io1工具应用背景目前，在建筑施工行业，墙体浇筑时需要进行支模，模板支护的位置及垂直度直接影响墙体浇筑的质量，在实际施工过程中，通常在地面平行划设墙边线和墙体控制线这两条线，将模板沿着墙边线进行支立，然后通过间隔测量多个位置点的模板与墙体控制线间的距离以确定模板的支立位置是否达标，确定模板与地面的接触位置准确后，再通过吊锥检测模板的垂直度，吊锥检测过程对操作人员的技术水平要求较高且操作不便检测效率低下。

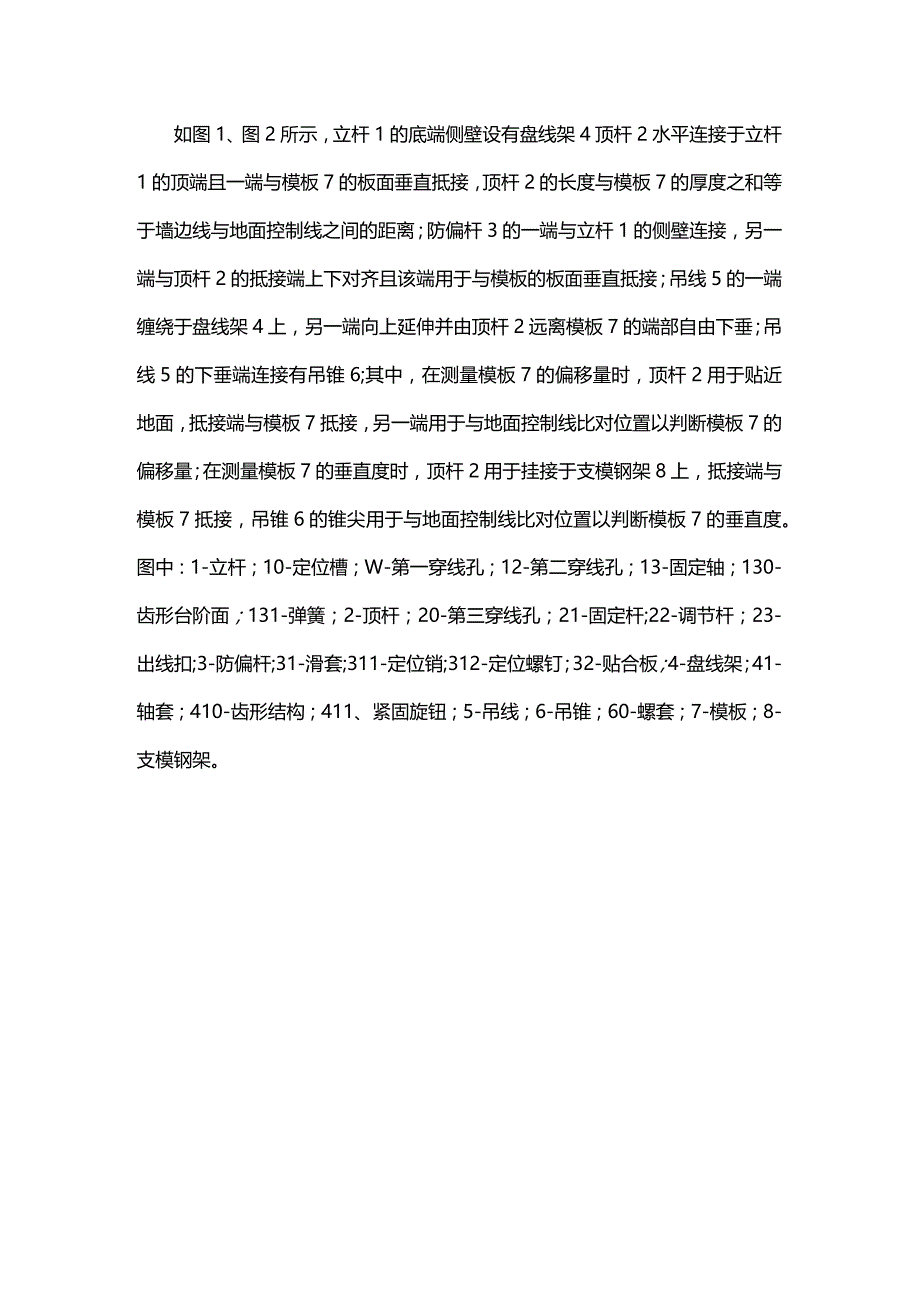

2、2工具组成包括立杆、顶杆、防偏杆以及吊线。立杆的底端侧壁设有盘线架；顶杆水平连接于立杆的顶端且与模板垂直抵接，顶杆长度与模板厚度之和等于墙边线与地面控制线间的距离；防偏杆的一端与立杆的侧壁连接，另一端与顶杆的抵接端上下对齐且与模板垂直抵接；吊线的一端缠绕于盘线架上，另一端由顶杆远离模板的端部自由下垂且该端连接有吊锥；在测量模板的偏移量时，顶杆用于贴近地面，抵接端与模板抵接，另一端用于与地面控制线比对位置以判断模板的偏移量；在测量模板的垂直度时，顶杆用于挂接于支模钢架上，抵接端与模板抵接，吊锥的锥尖用于与地面控制线比对位置以判断模板的垂直度。3使用步骤详细说明描述如图1、图2所示，立杆1的底端侧

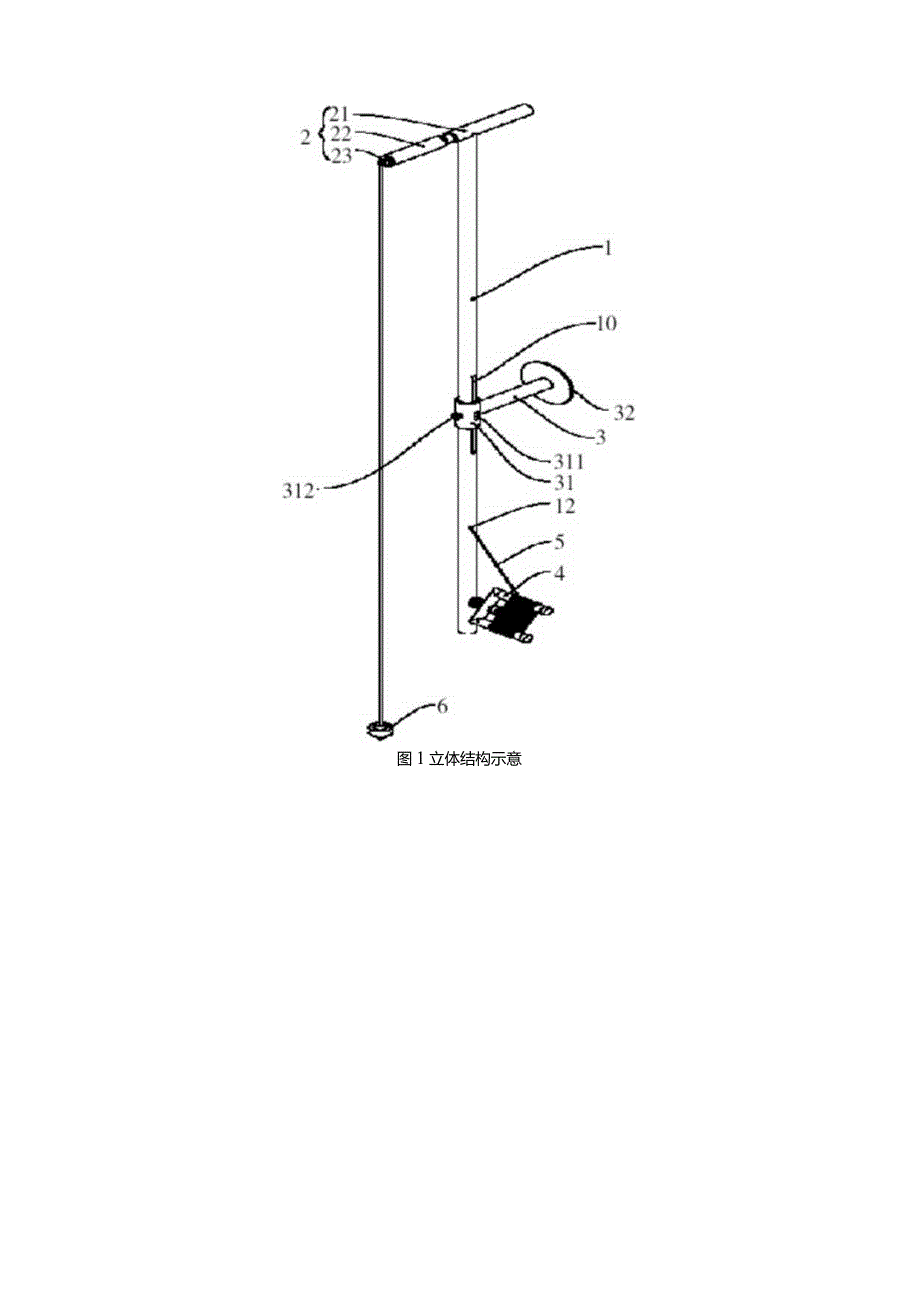

3、壁设有盘线架4顶杆2水平连接于立杆1的顶端且一端与模板7的板面垂直抵接，顶杆2的长度与模板7的厚度之和等于墙边线与地面控制线之间的距离；防偏杆3的一端与立杆1的侧壁连接，另一端与顶杆2的抵接端上下对齐且该端用于与模板的板面垂直抵接；吊线5的一端缠绕于盘线架4上，另一端向上延伸并由顶杆2远离模板7的端部自由下垂；吊线5的下垂端连接有吊锥6;其中，在测量模板7的偏移量时，顶杆2用于贴近地面，抵接端与模板7抵接，另一端用于与地面控制线比对位置以判断模板7的偏移量；在测量模板7的垂直度时，顶杆2用于挂接于支模钢架8上，抵接端与模板7抵接，吊锥6的锥尖用于与地面控制线比对位置以判断模板7的垂直度。图中：1-立杆；10-定位槽；W-第一穿线孔；12-第二穿线孔；13-固定轴；130-齿形台阶面；131-弹簧；2-顶杆；20-第三穿线孔；21-固定杆;22-调节杆；23-出线扣;3-防偏杆;31-滑套;311-定位销;312-定位螺钉；32-贴合板；4-盘线架；41-轴套；410-齿形结构；411、紧固旋钮；5-吊线；6-吊锥；60-螺套；7-模板；8-支模钢架。图1立体结构示意7
