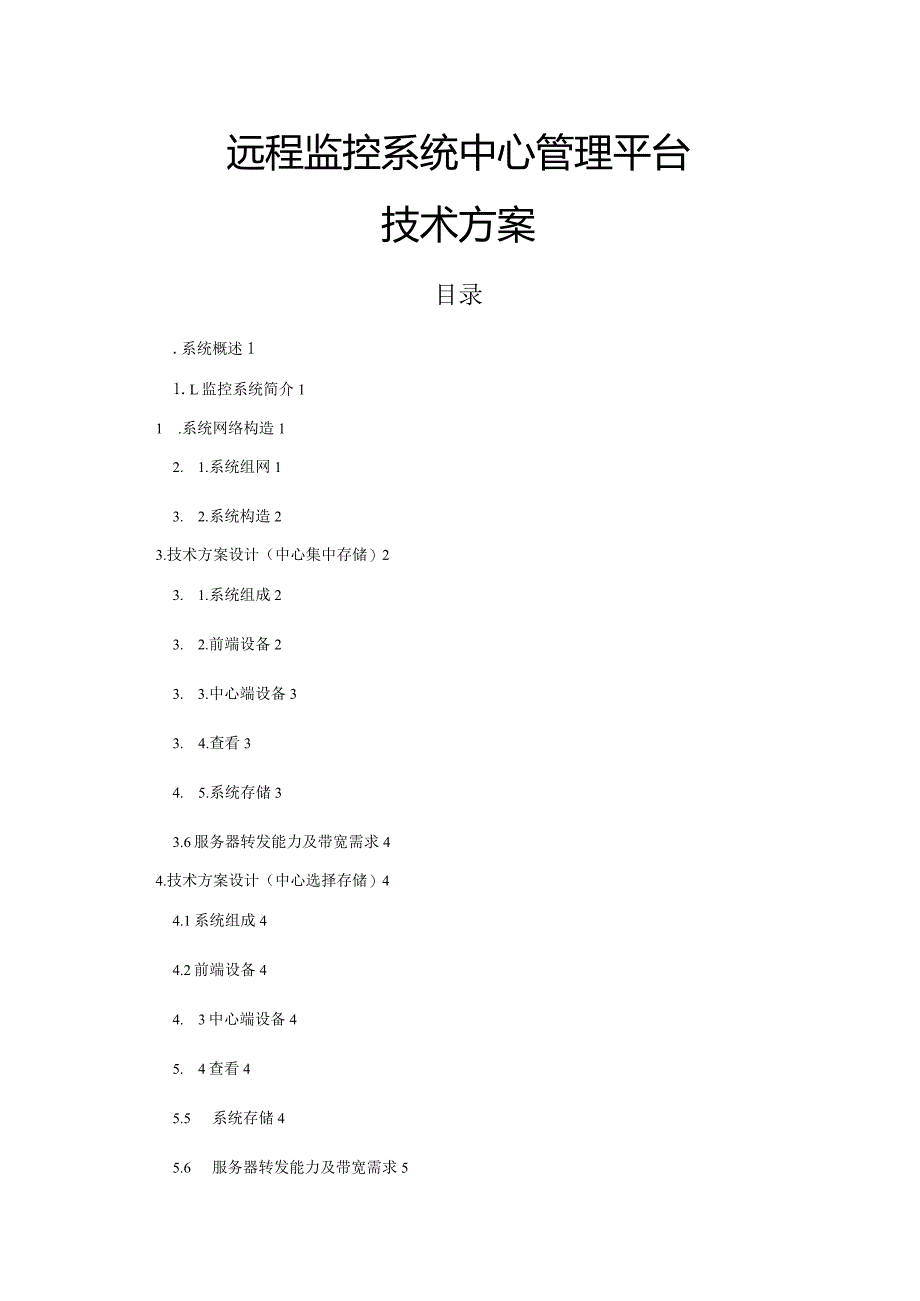

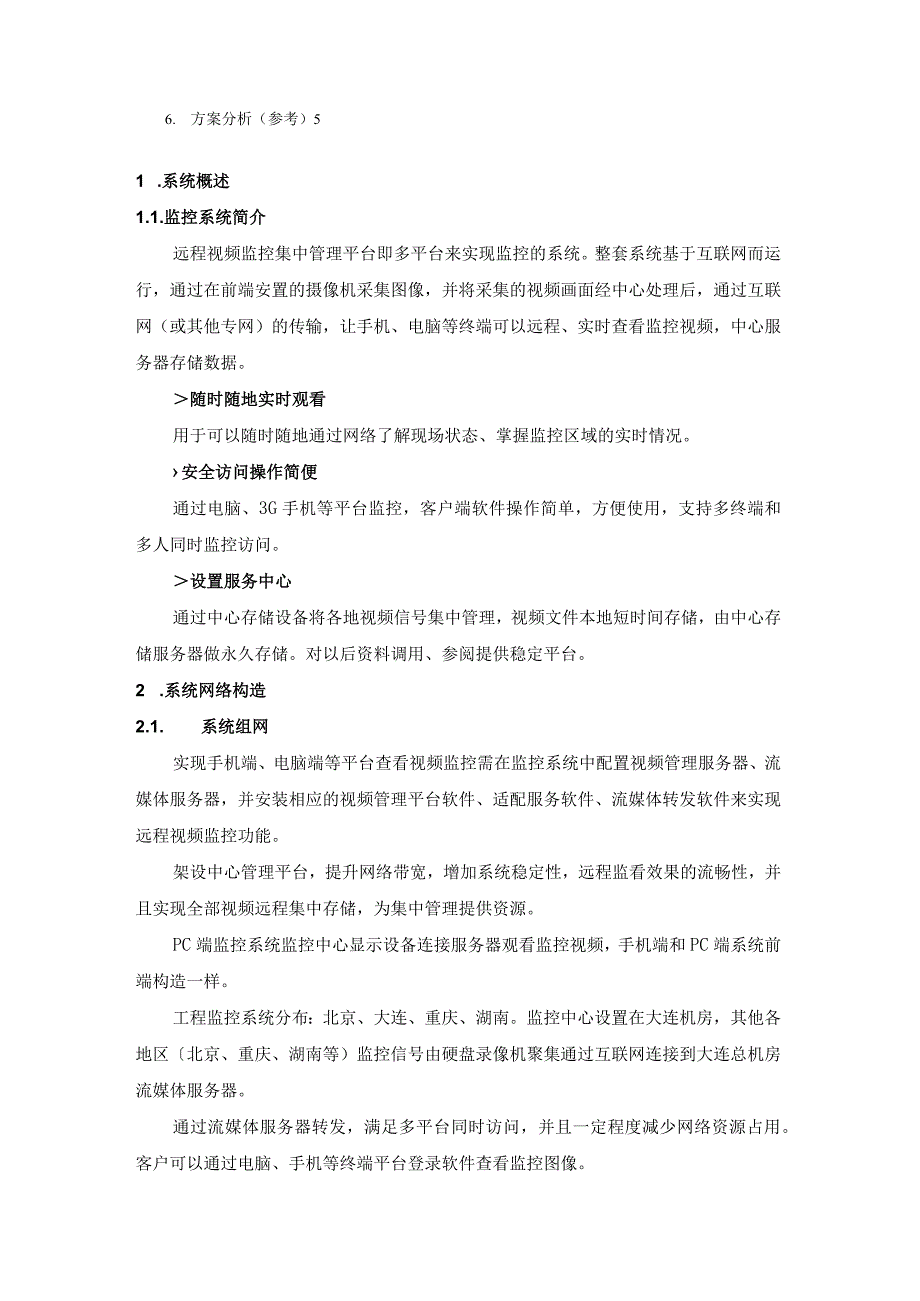

1、远程监控系统中心管理平台技术方案目录.系统概述11.L监控系统简介11 .系统网络构造12. 1.系统组网13. 2.系统构造23.技术方案设计（中心集中存储）23. 1.系统组成23. 2.前端设备23. 3.中心端设备33. 4.查看34. 5.系统存储33.6服务器转发能力及带宽需求44.技术方案设计（中心选择存储）44.1系统组成44.2前端设备44. 3中心端设备45. 4查看45.5 系统存储45.6 服务器转发能力及带宽需求56. 方案分析（参考）51 .系统概述1.1.监控系统简介远程视频监控集中管理平台即多平台来实现监控的系统。整套系统基于互联网而运行，通过在前端安置的摄像机
2、采集图像，并将采集的视频画面经中心处理后，通过互联网（或其他专网）的传输，让手机、电脑等终端可以远程、实时查看监控视频，中心服务器存储数据。随时随地实时观看用于可以随时随地通过网络了解现场状态、掌握监控区域的实时情况。安全访问操作简便通过电脑、3G手机等平台监控，客户端软件操作简单，方便使用，支持多终端和多人同时监控访问。设置服务中心通过中心存储设备将各地视频信号集中管理，视频文件本地短时间存储，由中心存储服务器做永久存储。对以后资料调用、参阅提供稳定平台。2 .系统网络构造2.1. 系统组网实现手机端、电脑端等平台查看视频监控需在监控系统中配置视频管理服务器、流媒体服务器，并安装相应的视频管

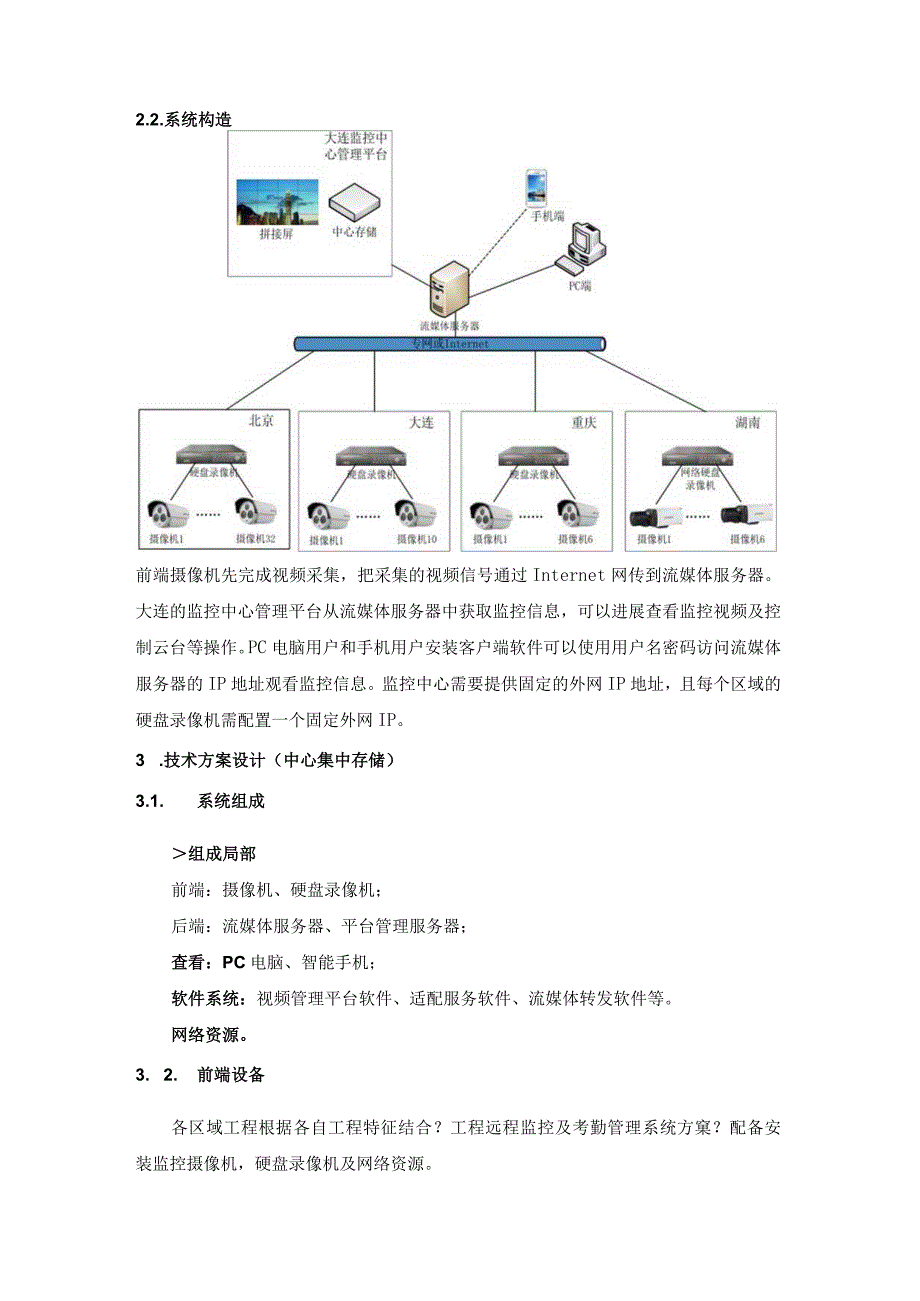

3、理平台软件、适配服务软件、流媒体转发软件来实现远程视频监控功能。架设中心管理平台，提升网络带宽，增加系统稳定性，远程监看效果的流畅性，并且实现全部视频远程集中存储，为集中管理提供资源。PC端监控系统监控中心显示设备连接服务器观看监控视频，手机端和PC端系统前端构造一样。工程监控系统分布：北京、大连、重庆、湖南。监控中心设置在大连机房，其他各地区北京、重庆、湖南等）监控信号由硬盘录像机聚集通过互联网连接到大连总机房流媒体服务器。通过流媒体服务器转发，满足多平台同时访问，并且一定程度减少网络资源占用。客户可以通过电脑、手机等终端平台登录软件查看监控图像。2.2.系统构造前端摄像机先完成视频采集，把
4、采集的视频信号通过Internet网传到流媒体服务器。大连的监控中心管理平台从流媒体服务器中获取监控信息，可以进展查看监控视频及控制云台等操作。PC电脑用户和手机用户安装客户端软件可以使用用户名密码访问流媒体服务器的IP地址观看监控信息。监控中心需要提供固定的外网IP地址，且每个区域的硬盘录像机需配置一个固定外网IP。3 .技术方案设计（中心集中存储）3.1. 系统组成组成局部前端：摄像机、硬盘录像机；后端：流媒体服务器、平台管理服务器；查看：PC电脑、智能手机；软件系统：视频管理平台软件、适配服务软件、流媒体转发软件等。网络资源。3. 2.前端设备各区域工程根据各自工程特征结合？工程远程监控
5、及考勤管理系统方窠？配备安装监控摄像机，硬盘录像机及网络资源。4. 3.中心端设备监控中心以平台软件为核心，基于网络的全数字化的信息传输和管理系统。结合视频压缩技术、网络通讯技术、计算机控制技术、流媒体传输技术，采用模块化的软件设计理念，以组件模块的方式实现；以网络集中管理和网络传输为核心，完成信息采集、传输、控制、管理和储存的全过程，能够架构在各种专网/局域网/城域网/广域网之上。实现监控联网、集中管理，授权用户可在网络的任何计算机上对监控现场实时监控。中心管理监控平台分为四大模块：1 .管理服务器：系统的核心业务服务器。负责处理监控的业务逻辑及设备管理，进展权限等控制，向设备执行查询配置命
6、令，向设备发送操作命令，收集设备网管信息。2 .流媒体转发服务器：负责从设备获取视频数据，以标准流媒体协议转发给客户端、存储服务器、上级转发服务器、上级存储服务器等。实现媒体数据的一对多、多对多转发。3 .客户端模块：是最终呈现在用户面前，供用户操作使用的模块，客户端通过与各个服务组件进展通讯，用于实现电子地图、显示实时视频和回放录像、控制云台镜头动作等监控操作，以及配置电子地图、外部设备及用户权限等管理功能。4 .手机监控模块：即利用手机作为监控工具，利用智能手机及中国3G网络无处不在的无线网络，监控远程实时发生的情况；1.4. 查看通过PC端监看视频，可采取单路画面和多路画面浏览模式。平台
7、客户端软件，更直观、更容易操作。访问端提供足够的网络资源，可同时流畅监看多路画面。手机监看监控视频工程，因为最后的终端为手机，受手机屏幕大小、及手机性能等原因，不会采用高清数字图像，必然要采用适合手机分辨率的图像。前端摄像机把采集到的视频信号传到流媒体服务器，手机用户和PC端都是从流媒体服务器获取监控信息。3. 5.系统存储存储分为工程存储和中心存储两个局部。1）工程存储：根据工程摄像头配置硬盘空间，至少满足24小时全天候存储1个月以上，磁盘存储满了自动覆盖旧文件。2）中心存储：监控中心平台含有监控视频存储功能，大连中心机房采用集中存储方式，存储采用24小时实时上传存储，将工程的一切信息收入资
8、料库。保证工程本地视频资料去除后，中心资料库仍能够调阅以往相关信息。3）存储空间计算1路视频按512Kbps码流计算，存放1个月的数据总量225MX24小时X30天1024M=159G按照32点位计算，每月存储空间32X159=5T3 .6服务器转发能力及带宽需求前端摄像机采用普清图像且同时观看，各地区所需带宽情况为（宽带为远程监控独享，电信或者联通为第一选择）：中心中心服务平台：（专线）20M（下载速率22.56M,上传速率22.56M）区域工程北京地区：64K*10（路）=IOM（上传速率21M）大连地区：10（路）已安装长城宽带（50M）重庆地区：64K*6（路）=8M（上传速率2512
9、K）湖南地区：64K*6（路）=8M（上传速率2512K）4 .技术方案设计（中心选择存储）4.1 系统组成（同中心集中存储方案）4. 2前端设备同中心集中存储方案）4. 3中心端设备（同中心集中存储方案）4.1. 查看（同中心集中存储方案）4.2. 系统存储存储分为工程存储和中心存储两个局部。D工程存储：根据工程摄像头配置硬盘空间，至少满足24小时全天候存储1个月以上，磁盘存储满了自动覆盖旧文件。2）中心存储：监控中心平台含有监控视频存储功能，大连中心机房采用选择存储方式。根据工程进展，施工进度关键节点随时选择存储影像资料，过滤一些闲置、无参考价值的影响资料。按照时间设定固定时间视频资料存储
10、，提前制定好方案安排，结合工期方案将录像时间定格在关键节点区间。降低空间存储大小，减少资源占用，对网络配置要求相对降低，提高可控性,降低本钱费用。保证工程视频资料去除后，中心资料库能够调阅关键节点视频资料。3）存储空间计算1路视频按512Kbps码流计算，每小时数据总量225Mo每天选取4小时，每月存储空间为0.91（每天每区域12小时上传完成）北京地区：10X4X2251024=9G/天大连地区：10X4X2251024=9G/天重庆地区：6X4X2251024=5.5G/天湖南地区：6X4X2251024=5.5G/天5. 6服务器转发能力及带宽需求前端摄像机采用普清图像且同时观看，各地区
11、所需带宽情况为（宽带为远程监控独享）：中心中心服务平台：8M区域工程北京地区：6M大连地区：已安装长城宽带（50M）重庆地区：6M湖南地区：6M5.方案分析（参考）远程监控管理系统中心管理平台建设序号主要功能方案一方案二说明1本地存储可执行可执行方案一：全面执行远程管理要求工程视频全部列入资料库，保证工程进度记录的连续性。方案二：到达了远程监控的作用，但较方案一降低了存储要求，视频记录不够全面，对于工程历史记录选择关键行节点或其他存储，相对方案一降低了局部本钱。系统都具备扩展性，根据需要调整管理模式。2中心建设存储、流媒体转发实时存储选择存储3授权操控管理可执行可执行4监看：本地远程PC远程手
12、机可执行可执行5扩展性可扩展可扩展远程监控管理系统中心管理平台建设序号主要配置要求说明单位参考费用中心集中存储中心选择存储1平台软件用于局域网或公网远程访问控制，管理设备和其他模块的核心模块，包括设备管理、回放、预览、电视墙等功能（海康客户端）。套-2平台服务器监控平台软件支持，流媒体转发平台软件支持，视频存储平台软件等。台29,64029,6403存储阵列（含管理软件）录像服务器，用于存储和备份录像，集用于设置远程自动录像方案、存储，标配存储空间满足50个监控点最低2个月存储需求，存储空间满盘后更换新的存储硬盘。台16,00016,000小计45,64045,6404硬盘（每月费用）服务器专用块9,1803,060小计5中心网络20M/10M年10,00080,0006区域网络各区域公司按要求提供小计10,00080,000
