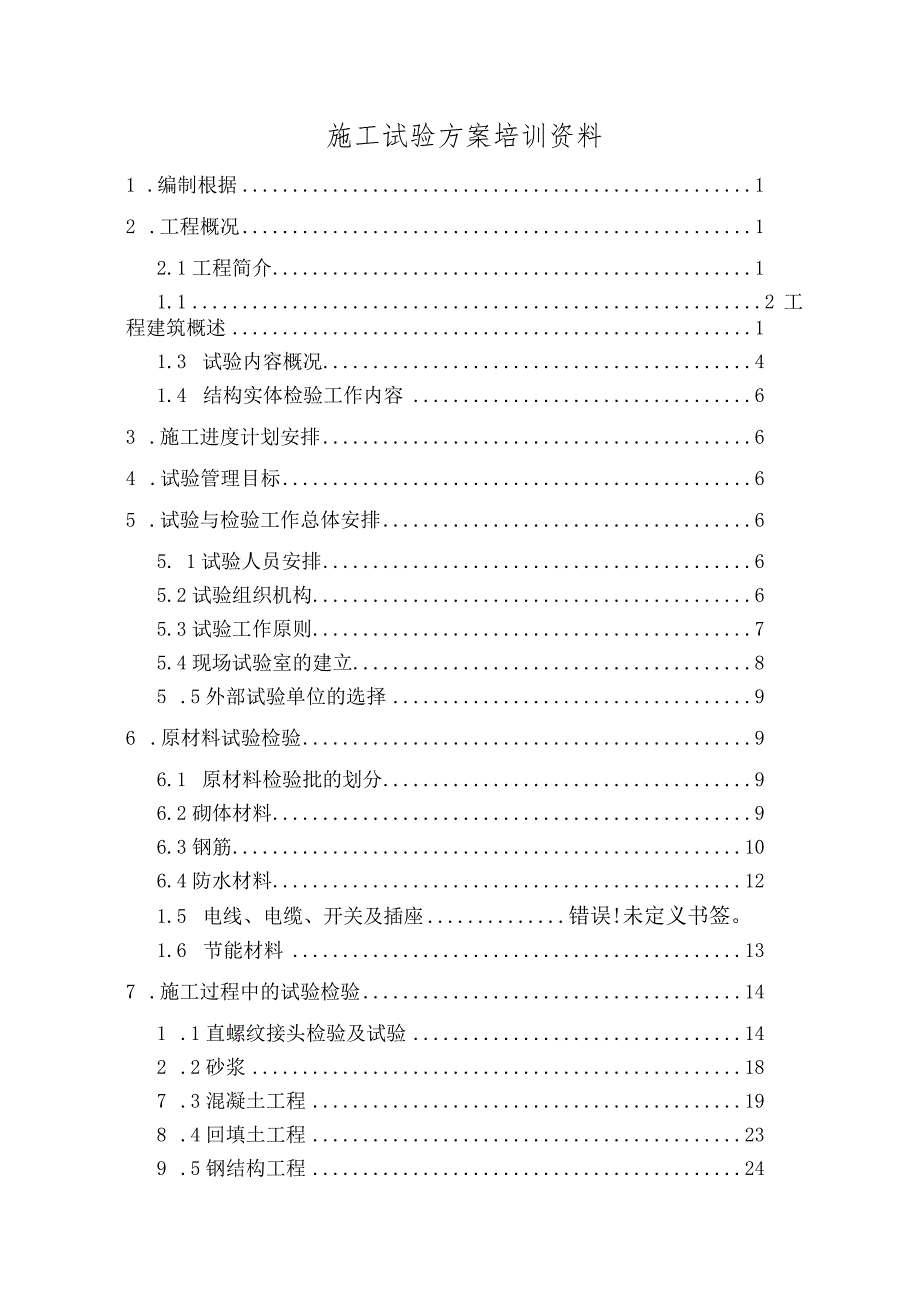

1、施工试验方案培训资料1 .编制根据12 .工程概况12.1工程简介11.1 2工程建筑概述11.3 试验内容概况41.4 结构实体检验工作内容63 .施工进度计划安排64 .试验管理目标65 .试验与检验工作总体安排65. 1试验人员安排65.2试验组织机构65.3试验工作原则75.4现场试验室的建立85 .5外部试验单位的选择96 .原材料试验检验96.1 原材料检验批的划分96.2砌体材料96.3钢筋106.4防水材料121.5 电线、电缆、开关及插座错误!未定义书签。1.6 节能材料137 .施工过程中的试验检验141 .1直螺纹接头检验及试验142 .2砂浆187 .3混凝土工程198

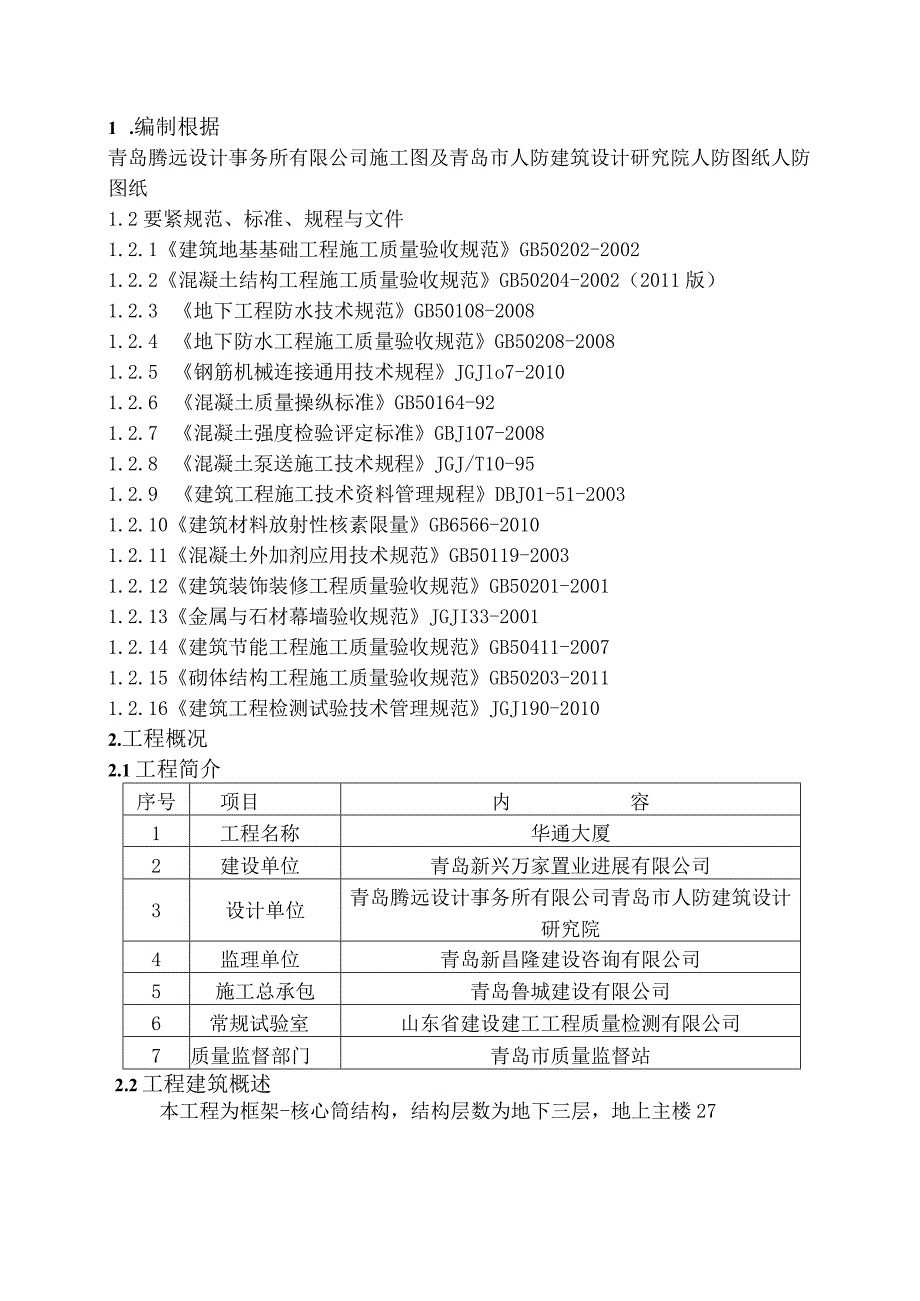

2、 .4回填土工程239 .5钢结构工程2410 6节能工程258 .室内空气环境检测258 .1进场前材料检测259 .2室内空气环境检测269 .结构实体检验261 .1同条件混凝土试块强度检验269 .2结构实体钢筋保护层厚度检验2810 .施工流水段的划分281 .编制根据青岛腾远设计事务所有限公司施工图及青岛市人防建筑设计研究院人防图纸人防图纸1.2要紧规范、标准、规程与文件1.2.1建筑地基基础工程施工质量验收规范GB50202-20021.2.2混凝土结构工程施工质量验收规范GB50204-2002（2011版）1.2.3 地下工程防水技术规范GB50108-20081.2.4 地
3、下防水工程施工质量验收规范GB50208-20081.2.5 钢筋机械连接通用技术规程JGJlo7-20101.2.6 混凝土质量操纵标准GB50164-921.2.7 混凝土强度检验评定标准GBJ107-20081.2.8 混凝土泵送施工技术规程JGJ/T10-951.2.9 建筑工程施工技术资料管理规程DBJ01-51-20031.2.10建筑材料放射性核素限量GB6566-20101.2.11混凝土外加剂应用技术规范GB50119-20031.2.12建筑装饰装修工程质量验收规范GB50201-20011.2.13金属与石材幕墙验收规范JGJI33-20011.2.14建筑节能工程施工质
4、量验收规范GB50411-20071.2.15砌体结构工程施工质量验收规范GB50203-20111.2.16建筑工程检测试验技术管理规范JGJ190-20102.工程概况2.1工程简介序号项目内容1工程名称华通大厦2建设单位青岛新兴万家置业进展有限公司3设计单位青岛腾远设计事务所有限公司青岛市人防建筑设计研究院4监理单位青岛新昌隆建设咨询有限公司5施工总承包青岛鲁城建设有限公司6常规试验室山东省建设建工工程质量检测有限公司7质量监督部门青岛市质量监督站2.2工程建筑概述本工程为框架-核心筒结构，结构层数为地下三层，地上主楼27层，总建筑面积约66665.Om2o建筑设计概况：序号项目内容1建
5、筑功能办公商业楼2建筑面积(m2)总建筑面积66665.0地上建筑面积50379.8地下建筑面积16285.23建筑层数地下三层，地上裙房最高3层，地上主楼27层4外墙保温50mm厚玻璃幕墙专用岩棉保温材料5外装修外墙装修干挂石材、玻璃幕墙屋面工程铺广场地砖、种植屋面、细石碎屋面、水泥砂浆屋面门窗工程外围护结构为玻璃幕墙6室内装修顶棚工程乳胶漆顶棚、铝合金方板吊顶、装饰石膏板吊顶、石膏板吊顶地面工程广场砖地面、地砖防水地面、细石碎地面、铺地砖地面楼面工程铺地砖楼面、地面砖低温热水辐射采暖楼面、水泥楼面、细石碎防水楼面、铺地砖防水楼面、耐磨碎楼面内墙装修水泥砂浆抹面内墙、防水瓷砖墙面、大理石内墙
6、踢脚水泥踢脚、地砖踢脚楼梯水泥楼梯踏步7建筑防水屋面防水3+3mmSBS防水卷材底板防水4mm厚SBS防水卷材地下室屋面地面防水3+3mmSBS防水卷材清洁间、卫生间、淋浴间1.5厚高分子防水涂料8内隔墙、隔断加气混凝土砌块墙(120、150、180、200、300厚)结构设计概况序号项目内容1结构形式基础结构形式核心筒部分为筏板基础、主楼其他部分为独立基础+构造筏板基础、裙房部分为独立基础+构造防水底板基础主体结构形式框架-核心筒屋盖结构形式现浇钢筋混凝土2地下防水系统混凝土自防水P8柔性防水4mmSBS防水卷材3混凝土强度等级垫层C15基础、防水底板、人防区梁板C40P8微膨胀抗裂柱-35
7、层C60柱613层C50柱1421层C40柱22屋面、梁板C30剪力墙-32层C50剪力墙35层C45剪力墙611层C40剪力墙12“屋面C304抗震等级工程设防烈度6度地下三层框架、剪力墙四级框架、地下二层剪力墙三级地下二层框架四级剪力墙（加强区及加强区以上）二级5钢筋类别钢筋等级HPB300、HRB4006钢筋接头形直螺纹接头柱、剪力墙约束边缘构件、基式础筏板、梁,具体直径为HRB40016、HRB40018HRB40020、HRB40022HRB40025HRB40028搭接绑扎其它部位钢筋7二次围护结构加气混凝土砌块墙2.3试验内容概况分项工程材料及标准试验项目负责单位土方工程回填土干
8、密度、含水率、干重度试验、土壤击实试验总包单位物探检测是否满足设计要求建设单位基坑原土氨检测钢筋工程钢材拉伸试验、伸长率，弯曲试验总包及供应商钢筋直螺纹连接抗拉强度混凝土工程普通混凝土抗压强度（高强硅工作性）总包单位抗渗混凝土抗渗等级、抗压强度砌筑工程蒸压加气混凝土砌块强度级别、干体积密度总包单位蒸压灰砂砖抗压强度、抗折强度砂浆稠度、抗压强度钢结构工程高强度螺栓高强度螺拴预拉力、扭矩系数复验抗滑移系数检验专业分包原材钢构件原材检测焊接焊缝探伤检验装饰工程砖、预拌混凝土、放射性检验专业分包预拌砂浆、石材、石膏板、吊顶材料人造木板、饰面人造木板游离甲醛检测水性涂料总挥发性有机化合物（TVOC）、游
9、离甲醛含量检测专业分包溶剂型涂料总挥发性有机化合物（TVoC）、苯、游离甲苯二异氟酸酯（TDI）检测防水工程SBS防水卷材、聚氨酯涂料防水、高分子防水材料拉伸强度、断裂延伸率、不透水性、低温弯折性、耐热度、柔度总包单位幕墙玻璃传热系数、遮阳系数、可见光透射比、中空玻璃露点专业分包硅酮结构胶相容性、拉结粘结性幕墙样板气密性能、水密性能、抗风压性能隔热型材抗拉强度、抗剪强度节能材料网格布耐碱强力保留率专业分包岩棉板导热系数、压缩强度、表观密度、憎水率抹面、粘结胶浆拉伸粘结强度外门窗气密性能、水密性能、抗风压性能、传热系数机电工程内检详见机电工程后期专项施工方案外检其他实验执行当地规定其它消防专业验
10、收建设工程消防验收申报表建设单位注：以上未说明周全之处，按照有关标准规范执行。2.4结构实体检验工作内容2.4.1用于承重结构的碎同条件试块2.4.2结构梁、板的钢筋保护层厚度及间距3 .施工进度计划安排自开工之日起，至合同约定的竣工日期止。4 .试验管理目标4.1保证试验与检验工作及时、真实、准确、不漏项。4. 2保证结构实体检验的部位与次数符合混凝土结构工程施工质量验收规范(GB50204-2002)(2011版)的有关要求。5.试验与检验工作总体安排5.1 试验人员安排5.1.1现场设试验工作负责人一名，归口管理部门为项目技术部。结构工程施工的各个分包单位均设有一名专职试验员配合项目试验
11、负责人的工作。5. 1.2试验人员务必具备职业技能岗位证书、见证取样证书等证件，且证件在有效期内。5.1 .3辅助试验人员进行试验工作的人务必具备有关试验知识，并同意项目经理部试验人员对其进行的试验知识的培训。5.2 试验组织机构组长：孙雷组员：侯克楠、李栋、张素青。孙雷：负责工程试验方案审批，领导试验工作的全面开展。李栋：负责试验资料的收集、整理、归档，建立台帐。侯克楠：监督、检查试验工作的运行,验收试验结果。张素青：负责试验方案的编制及提供进入施工现场原材的复试及参加有见证试验的取样、送验；所有现场制作试件的操作、取样、送验，取回有关试验报告。5.3 试验工作原则5. 3.1各负其责的原则
12、1、物资部门要对进场的每批材料索要合格证、形式检验报告等质保材料，按规定复验后才能使用的，由物资部门向现场试验室办理委托试验。2、责任工程师应在工序过程中按规定向现场试验室办理委托取样，包含混凝土、砂浆、钢筋连接件、回填土、砖等。3、现场试验人员负责所有施工试验及进场原材料复试试样的制作、成型、养护、送检，同时务必同意现场监理及项目技术部、物资部与工程部的监督。4、试验人员务必及时将试验结果通知项目部的工程、质量、物资及技术部。由资料员将试验报告复印件送报监理单位（试验报告复印件送报监理单位时，将试验报告原件报送监理单位检查后取回原件），并将试验报告原件一式两份存档。5.3.2原材料务必先试验
13、合格后才能使用，以防止不合格品用于工程上，造成质量事故。原材料试验现场试验室应及时送试验室试验并取回试验报告。5. 3.3上道工序必试项目经试验合格后才能进入下道工序，要紧有：1、钢筋连接，在正式使用前，务必先做工艺检验试件，试验合格后在工程正式使用中，应按现场检验批量抽样试验，合格后才能浇筑混凝土。2、回填土试验，在正式回填前，要先将准备回填用土料，送试验室做标准击实试验，得出操纵干密度指标。正式回填时，分层取样,测试干密度、含水率。合格后，才同意回填上一层。5.3.4不合格材料的处理关于复检不合格的材料及时通知项目部的工程部、物资部对该批材料进行退场处理。材料退场时通知监理及建设单位进行现场见证并做好现场见证书面材料（材料退场记录）与影像资料。5. 3.5见证取样进场的所有原材料及半成品需见证取样时，及时通知监理单位进行见证取样；需通知质监部门进行现场抽检的材料，及时通知质监部门进行现场抽检。5.4 现场试验室的建立5. 4.1现场设置标养室，标准养护在标养室内进行。6. 4.2试验工具准备序号名称单位数量1回弹仪个12混凝土试模组（每组3个）123砂浆试模组（每组3个）64抗渗试模组（每组6个）85环刀个26标养室间17混凝土坍落度桶个28温度计支209钢筋扫描仪部110混
