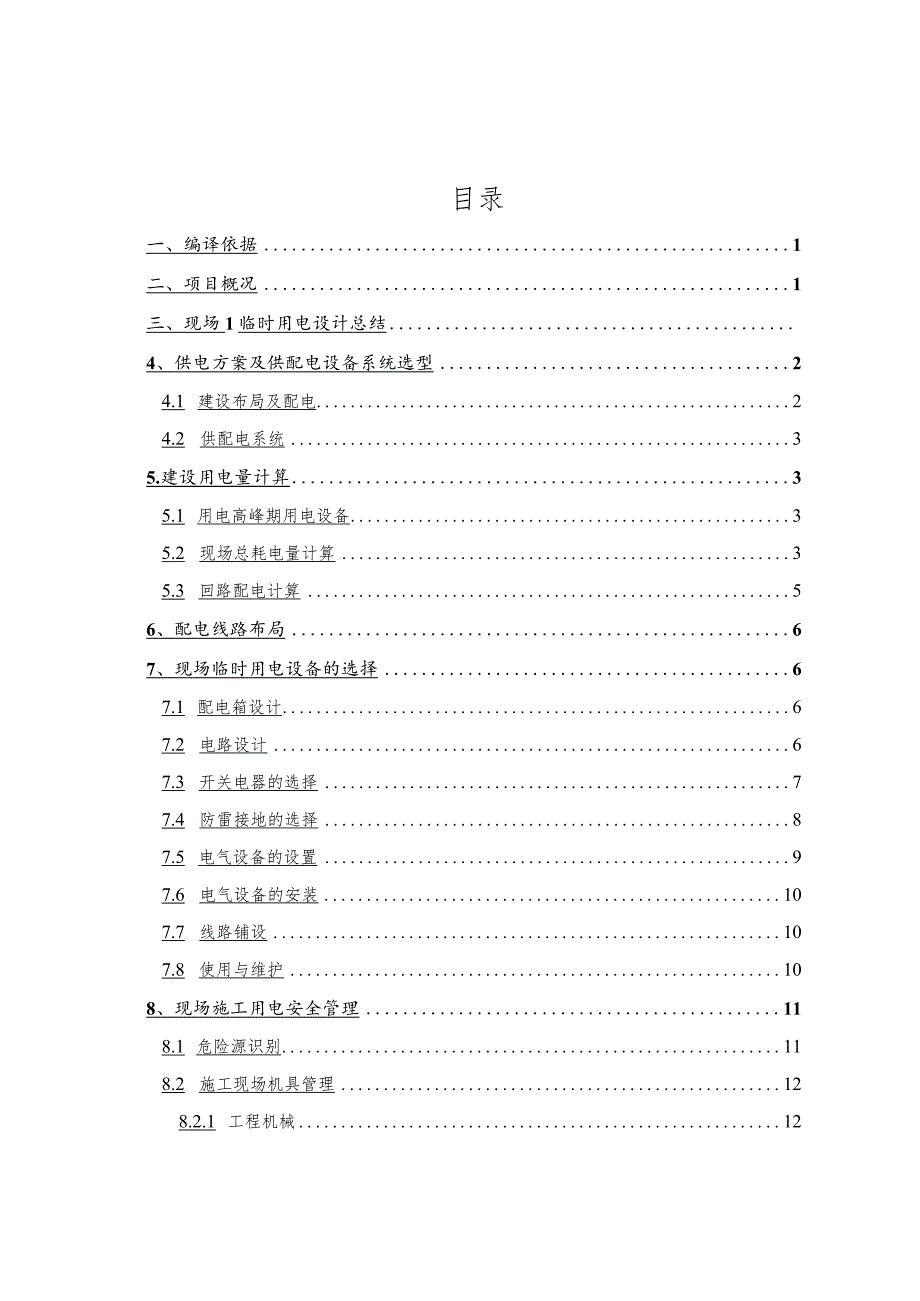

1、施工现场临时用电工程施工组织方案目录一、编译依据1二、项目概况1三、现场1临时用电设计总结4、供电方案及供配电设备系统选型24.1 建设布局及配电24.2 供配电系统35.建设用电量计算35.1 用电高峰期用电设备35.2 现场总耗电量计算35.3 回路配电计算56、配电线路布局67、现场临时用电设备的选择67.1 配电箱设计67.2 电路设计67.3 开关电器的选择77.4 防雷接地的选择87.5 电气设备的设置97.6 电气设备的安装107.7 线路铺设107.8 使用与维护108、现场施工用电安全管理118.1 危险源识别118.2 施工现场机具管理128.2.1 工程机械128.2.2

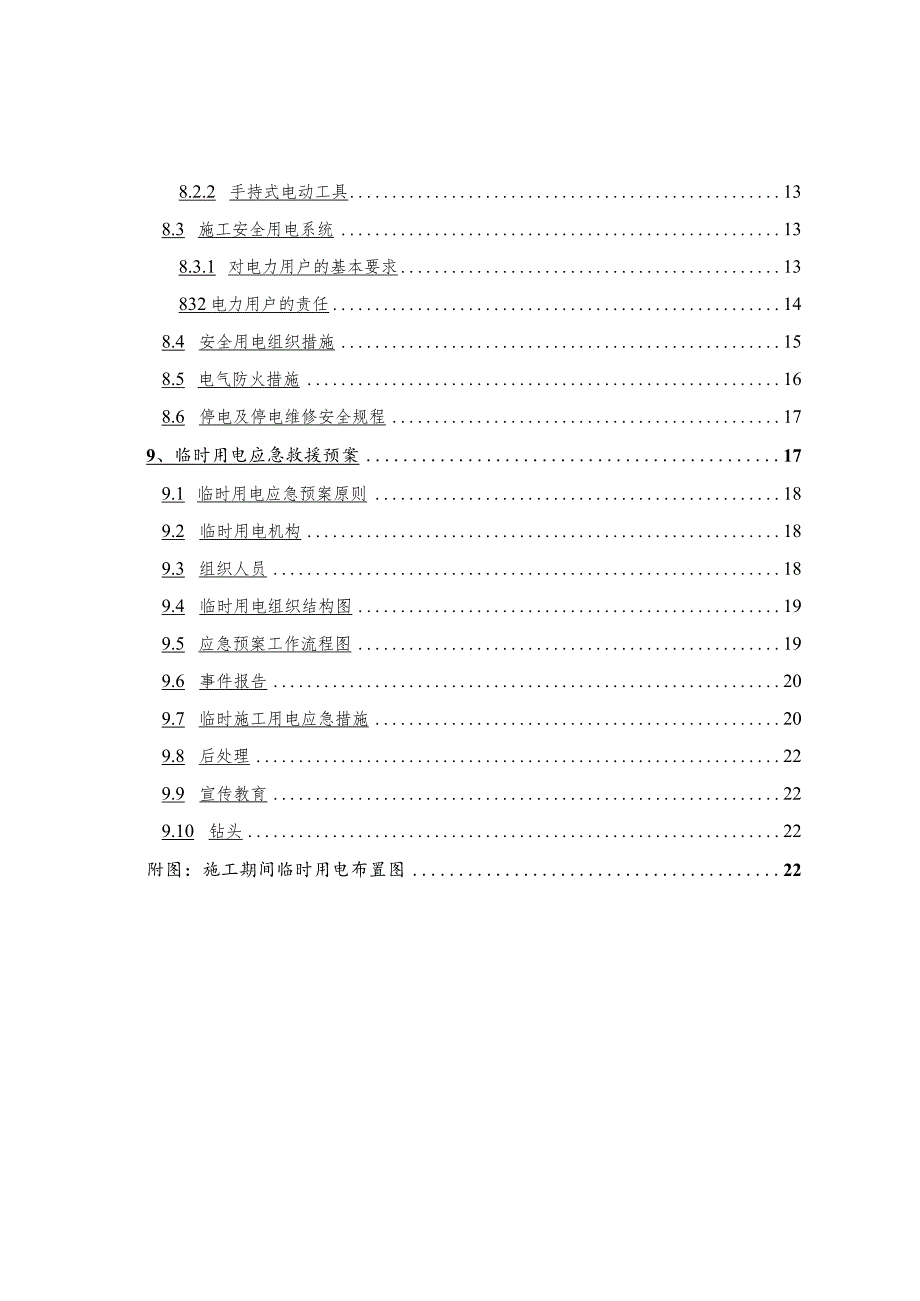

2、 手持式电动工具138.3 施工安全用电系统138.3.1 对电力用户的基本要求13832电力用户的责任148.4 安全用电组织措施158.5 电气防火措施168.6 停电及停电维修安全规程179、临时用电应急救援预案179.1 临时用电应急预案原则189.2 临时用电机构189.3 组织人员189.4 临时用电组织结构图199.5 应急预案工作流程图199.6 事件报告209.7 临时施工用电应急措施209.8 后处理229.9 宣传教育229.10 钻头22附图：施工期间临时用电布置图22临时用电建设专项施工方案一、编译依据1、建筑施工安全检验标准（JGJ59-20U）2 .建筑工地临时用
3、电安全技术规范（JGJ46-2005）3 .宁夏工程标准化图集4 .建筑施工手册（第五版）5、工程施工图及施工现场平面图二、项目概况项目名称宁夏医科大学医学教育协同实践教学基地项目解剖学实验楼施工单位宁夏城乡建设投资有限公司建设目的教学实验设计单位银川市规划建筑设计有限公司工地宁夏医科大学盐湖区校区北侧监理单位宁夏汇源监理有限公司结构类型框架施工单位宁夏建工集团有限公司基本类型梁筏基础建筑高度20.5m使用期限50年总表面积5572.72平方米地下建筑面积1089.90地上建筑面积4482.82层数（层）地下1个故事在地上4楼建筑高度（米）地下室一5.6m一楼高度4.8m两层高4.8m三层高4
4、.8m顶层高度4.7m0.000绝对高度1112.95抗震设防烈度8度防火等级地下1层地上2层三、现场临时用电设计总结1、现场临时用电按照工业和民用供电系统设计规范和施工现场临时用电技术规程进行设计和施工。区内供电、施工现场等实行单独管理，配电箱统一编号，专人负责管理。2、曹勇在施工现场的三级配电系统，电源由甲方提供，取自附近配电室低压侧开关。电力负荷已由专业人员检查，以满足现场要求。工地配备一级配电柜、4个二级配电箱、工地及生活区N个开关箱。详见线路方向（建设总图）。布局）。从一级配电箱到现场配电箱采用三相五线供电系统。根据规定，保护接地线和保护中性线必须严格分开。一级配电箱到配电箱的电缆宜
5、敷设在地下。其表面距地面不小于70cm,电缆顶部和底部铺设软土。如果不能埋入地下，应制作保护壳或穿套管进行保护。3、施工现场供配电设计采用TN-S系统，按三级配电两级保护设计设计施工。PE线和N线严格分开使用，接地电阻不大于4Q。若大于10Q,总配电箱漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S,但额定漏电动作电流与额定漏电动作时间不应大于30mAs。漏电保护器额定漏电动作电流不大于30mA,额定漏电动作时间大于0.1S。所有临时电源线均采用五芯电源线。使用完好的临时用电设备、线路和开关，并指派专职持证电工负责临时用电的管理和使用，确保用电安全高效。4、生活和办公
6、区域内各种照明配电线路之间的距离不应小于2.4米地标的高度，其下方的灯具应2.4米使用36伏的安全电压。4、供电方案及供配电设备系统的选择4.1 建设布局及配电配电分类示意图如下:一级配电一二级配电一三级配电一用电设备4.2 供配电系统供电系统严格执行TN-S接零保护制度。五、建设用电量计算5.1 用电高峰期用电设备工地电气设备参数表序列号机器或设备名称规格数量(数量*功率)额定功率(KW)1塔式起重机QTZ401*21.521.52磨料切割机53G3-4001*1.11.13钢筋切断机FGQ40-12*484钢筋折弯机GW40-A2*485钢筋穿线机温室气体402*486钢筋调直机温室气体3
7、61*15.515.57插入式振动器ZN502*368木工圆锯MJ105-11*339生活区和场地根据明亮的白炽灯空调等2020IO潜水泵4英寸8*43211交流焊机BXI315A1*232312电渣压焊机HYS-6301*242413其他设备冲洗泵1*5.55.5全部的175.6千瓦5.2 现场总用电量计算电流计算如下：100OP我二5.3 3UcosI线路工作电流（八）；U|线路工作电压值；cos电气设备的功率因数，建筑工地一般取0.75。5.4 .1施工设备电量计算：1、塔吊、电焊机、电渣压焊机、插入式振动器：P1=1.1K4P=1.10.7(21.5+23+24+6)=57.4KW2、
8、折弯机、切割机、钢筋调直机、螺纹机、弯箍机、圆锯、砂轮切割机。其他设备：Pz=LlK5p=1.10.7(8+8+8+15.5+3+1.1+5.5)=37.8KW3、生活、办公、照明：P3=P=(20)=20KW5、现场沉淀泵(8*4KW)PxLlK55EP=LlXO.7X32=24.64KW5.5 .2计算设备总容量：Piotal=EP=57.4+37.8+20+24.6=139.8KW电流计算如下：100OP我二1.73U1cosI线路工作电流（八）；Ui线路工作电压值；cos电气设备的功率因数，建筑工地一般取0.75。1000X139.8我=283.54A1.733800.75根据载流量查
9、表，从配电室到一级配电柜的电缆可选择截面为VLV-4120mm2+150mm2铝芯电缆5.3电路分布计算5.3.1 1#回路（塔吊、电焊机、捣固机、手提电锯、电渣压焊机、楼上插入式振动器动箱）电流计算及电缆截面选择：负载额定功率：设备：总P=87.1kW;100087.1我=176.65A1.73380X0.75考虑到后期动箱楼上的1#回路，截面为VLV-3X7Omm2+2X35mm2铝芯电缆。5.3.22#电路（折弯机、切割机、钢筋调直机、穿线机、弯箍机、圆锯、砂轮切割机。其他设备）电流计算及电缆截面选择：设备：总P2=37.8=kW;1037.8我=76.66A1.733800.752#回
10、路选择截面为VLV-3X7Omm2+2X35m铝芯电缆5.3.33#回路（沉淀泵）电流计算及电缆截面选择：负载额定功率：设备：总P3=24.64kW1000X24.64我=49.97A1.733800.75考虑到设备直接启动，3#电路截面选用VLV-3X7Omm2+2X35mm2铝芯电缆。5344#回路电流计算及电缆截面选择：负载额定功率：照明、空调、办公设备：总P4=20kW100020我=90A220考虑到加热设备的4#回路选用VLV-370mm2+235mm?铝芯电缆。6、配电线路布置详见施工现场临时用电布置图（附页）7、现场临时用电设备的选择7.1 配电箱设计我们项目部使用的配电箱是正
11、规厂家生产的。一级箱内装有主隔离开关、主断路器、分隔离分漏电开关（有短路、过压、漏电）。每组工作零线和保护零线端，完全满足要求。固定配电箱有独立的重复接地线与箱内保护零线相连。重复接地电阻值不大于4。，悬挂配电箱不小于1.4m并固定牢固。要求所有配电箱2米范围内不得堆放各类物品，并用电源线和引出线标明每条线路的名称和方向。7.2 电路设计主线从配电室低压侧开关到一级配电箱采用VLV-4X12Omm2+1X5Omm2电境分箱环绕整个工地和钢筋加工厂，工地各配电箱的负荷分布均衡。临时用电设备根据现场一级箱的负荷使用情况进行调整，确保一级箱的用电负荷不超过供电电缆的长期载流能力，确保安全用电。每条配
12、电线路引出后应直埋地下，并根据负荷计算选择相应电缆，并在主要断面设置明显的电缆走向标志。在钢筋区、木工区等电气设备比较集中的区域，设备的电力电缆采用套管保护。1#回路截面为VLV-3X70mm2+235mm?铝芯电缆。2#回路选择截面为VLV-3X7Omm2+2X35m铝芯电缆3#回路选择段为VLV-3X70mm2+235m铝芯电缆。4#回路选择截面为VLV-3X70mm2+235mnP铝芯电缆。7.3 开关设备的选择7.4 配电一级柜中开关柜的选择：总熔断式隔离开关为：HR6-400A3P(300A)可见分断点总断路器为：DZ20Y-400A/3极(30OA)熔断器式隔离开关为：HR6-25
13、0A3P(250A)分流漏电保护器：DZ20L-250A4300(250A)二次配电箱开关电器的选择：总熔断式隔离开关为：HR6-250A3P(250A)可见分断点总断路器为：DZ20Y-2503300(250A)可以看出分断点和断路器分别为：DZ15-16033002(160A)可以看出分断点和断路器分别为：DZ15-1OO33OO1O(100A)7.5 关盒内三级开关电器的选用：综合开关盒：可以看出分断点和断路器分别为：DZ15-100/3300(100A)漏电保护器：DZ15LE-100/390(63A)焊机开关盒：可以看出分断点和断路器分别为：DZ15-100/3300(100A)漏电
14、保护器：DZ15LE-100/390(100A)振动器开关盒：可以看出断点隔离开关为：DZ15-403300(40A)漏电保护器为：DZ15LE-40390(20A)照明开关盒：可以看出分断点和断路器分别为：DZ15-100/3300(100A)漏电保护器：DZ15LE-40/290(3-6)(40A)起重机开关盒：可见分断点和断路器分别为：DZ20Y-2003300(160A)漏电保护器：DZ20L-160/4300(125A/160A)矫直机开关盒：可见分断点和断路器分别为：DZ20Y-100/3300(100A)漏电保护器：DZ15LE-100/490(63A)7.4 防雷接地的选择1 .接地系统TN-S系统的设计需要一个保护零连接系统。电气设备的金属外壳必须按特殊保护零线；保护零线PE必须是绿/黄双色线，任何情况下都不允许
