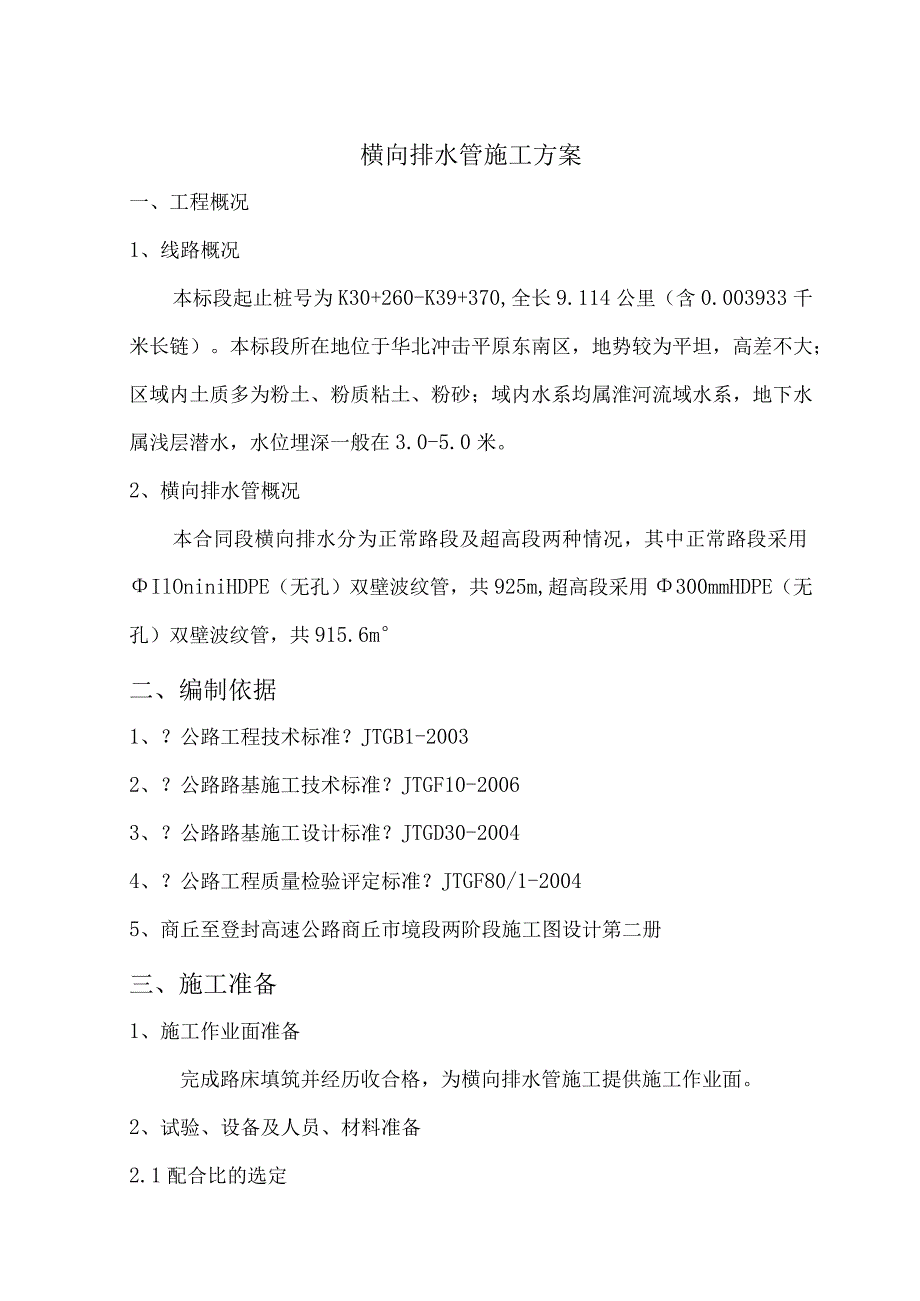

1、横向排水管施工方案一、工程概况1、线路概况本标段起止桩号为K30+260-K39+370,全长9.114公里（含0.003933千米长链）。本标段所在地位于华北冲击平原东南区，地势较为平坦，高差不大；区域内土质多为粉土、粉质粘土、粉砂；域内水系均属淮河流域水系，地下水属浅层潜水，水位埋深一般在3.0-5.0米。2、横向排水管概况本合同段横向排水分为正常路段及超高段两种情况，其中正常路段采用IlOniniHDPE（无孔）双壁波纹管，共925m,超高段采用300mmHDPE（无孔）双壁波纹管，共915.6m二、编制依据1、？公路工程技术标准？JTGB1-20032、？公路路基施工技术标准？JTGF

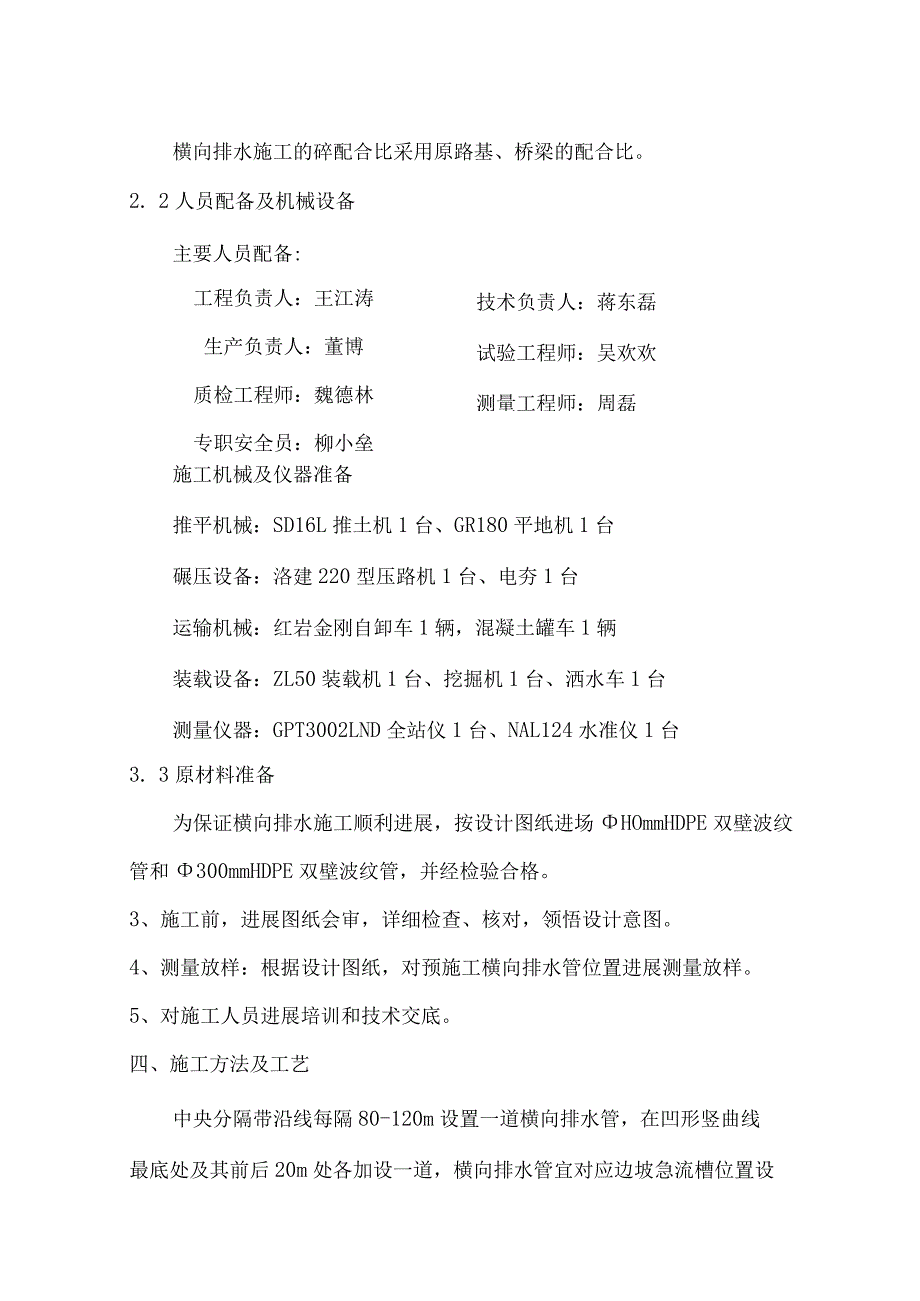

2、10-20063、？公路路基施工设计标准？JTGD30-20044、？公路工程质量检验评定标准？JTGF80/1-20045、商丘至登封高速公路商丘市境段两阶段施工图设计第二册三、施工准备1、施工作业面准备完成路床填筑并经历收合格，为横向排水管施工提供施工作业面。2、试验、设备及人员、材料准备2.1配合比的选定横向排水施工的碎配合比采用原路基、桥梁的配合比。2. 2人员配备及机械设备主要人员配备:工程负责人：王江涛生产负责人：董博质检工程师：魏德林专职安全员：柳小垒技术负责人：蒋东磊试验工程师：吴欢欢测量工程师：周磊施工机械及仪器准备推平机械：SD16L推土机1台、GR180平地机1台碾压设备
3、：洛建220型压路机1台、电夯1台运输机械：红岩金刚自卸车1辆，混凝土罐车1辆装载设备：ZL50装载机1台、挖掘机1台、洒水车1台测量仪器：GPT3002LND全站仪1台、NAL124水准仪1台3. 3原材料准备为保证横向排水施工顺利进展，按设计图纸进场HOmmHDPE双壁波纹管和300mmHDPE双壁波纹管，并经检验合格。3、施工前，进展图纸会审，详细检查、核对，领悟设计意图。4、测量放样：根据设计图纸，对预施工横向排水管位置进展测量放样。5、对施工人员进展培训和技术交底。四、施工方法及工艺中央分隔带沿线每隔80-120m设置一道横向排水管，在凹形竖曲线最底处及其前后20m处各加设一道，横向

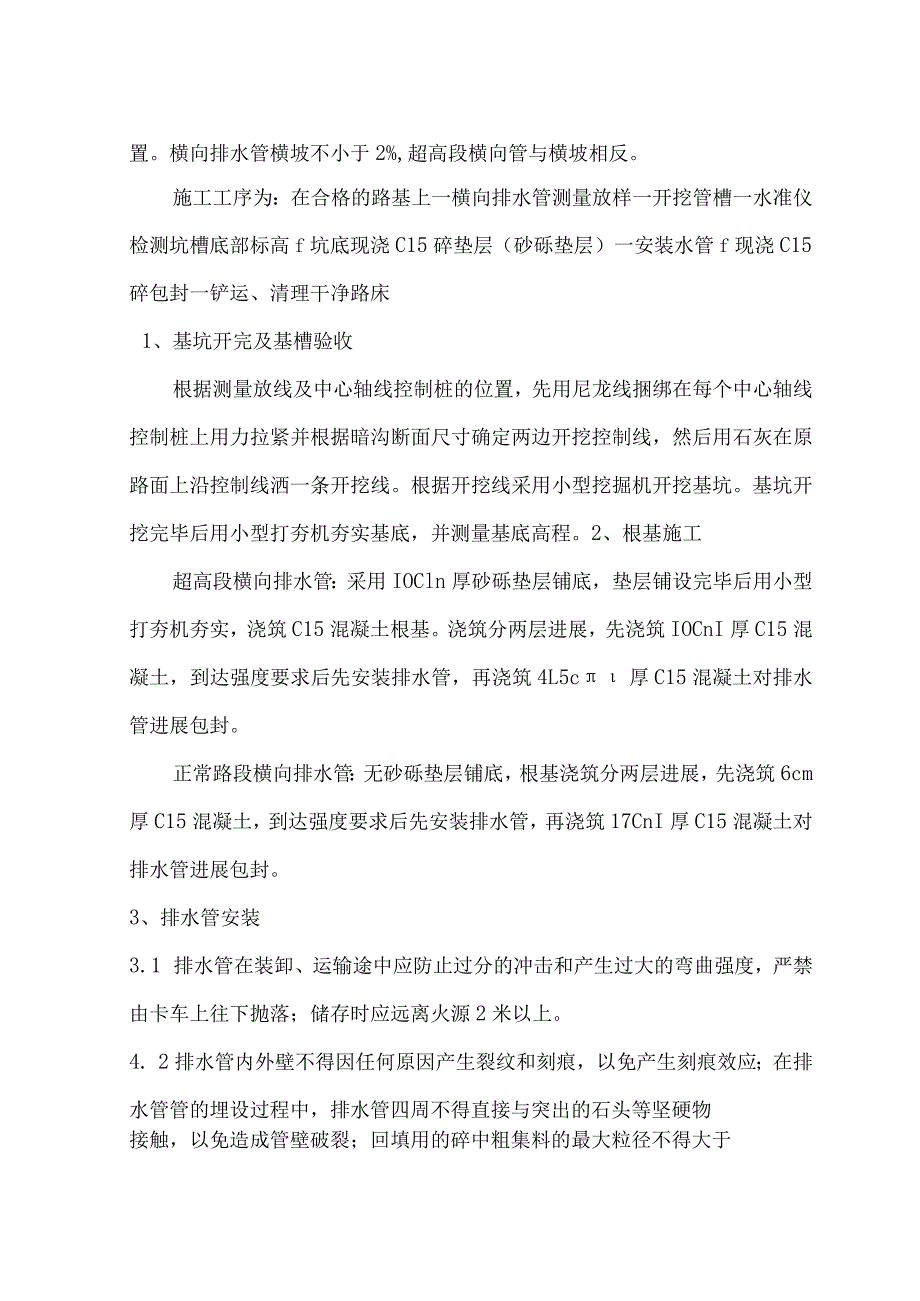

4、排水管宜对应边坡急流槽位置设置。横向排水管横坡不小于2%,超高段横向管与横坡相反。施工工序为：在合格的路基上一横向排水管测量放样一开挖管槽一水准仪检测坑槽底部标高f坑底现浇C15碎垫层（砂砾垫层）一安装水管f现浇C15碎包封一铲运、清理干净路床1、基坑开完及基槽验收根据测量放线及中心轴线控制桩的位置，先用尼龙线捆绑在每个中心轴线控制桩上用力拉紧并根据暗沟断面尺寸确定两边开挖控制线，然后用石灰在原路面上沿控制线洒一条开挖线。根据开挖线采用小型挖掘机开挖基坑。基坑开挖完毕后用小型打夯机夯实基底，并测量基底高程。2、根基施工超高段横向排水管：采用IOCln厚砂砾垫层铺底，垫层铺设完毕后用小型打夯机夯
5、实，浇筑C15混凝土根基。浇筑分两层进展，先浇筑IOCnI厚C15混凝土，到达强度要求后先安装排水管，再浇筑4L5c厚C15混凝土对排水管进展包封。正常路段横向排水管：无砂砾垫层铺底，根基浇筑分两层进展，先浇筑6cm厚C15混凝土，到达强度要求后先安装排水管，再浇筑17CnI厚C15混凝土对排水管进展包封。3、排水管安装3.1 排水管在装卸、运输途中应防止过分的冲击和产生过大的弯曲强度，严禁由卡车上往下抛落；储存时应远离火源2米以上。4. 2排水管内外壁不得因任何原因产生裂纹和刻痕，以免产生刻痕效应；在排水管管的埋设过程中，排水管四周不得直接与突出的石头等坚硬物接触，以免造成管壁破裂；回填用的
6、碎中粗集料的最大粒径不得大于20mmo3.3当排水管因长度过长运输困难时可采用两节管扩口插入并粘接的方式进展接长，粘接时按以下要求进展：a、横向排水管采用接长管时，可采用两节管粘接，其中一节为标准长度IOm,另一节为剩余长度加插接长度并扩口；IOm管应埋设在水流的上游端，而扩口管应埋设在水流的下游段，管的顺序不得颠倒；b、接用胶应采用排水管厂家提供的专用硬质胶合剂，并按其说明、要求,同时须在厂家现场安装指导技术人员的指导下进展粘接施工；c、采用接长管时应先进展接长管的水压实验，只有在确保接头处不漏水时才能使用；d、在粘接排水管时应把粘接收的内外壁清刷干净，结合面不得有油污、潮湿、灰土等各种杂质
7、，胶合剂用量应适当，涂刷应均匀；e、采用接长管时，应在埋管至少24小时之前在平地上把管接好，保证结合剂完成干固前方可移动管子进展埋设施工；接长后的排水管应顺直,不得弯曲；3.4施工中，每根管子的两端需临时封口，以免异物掉入管中堵塞管子，待安装完后需要过水时，再取消临时封口。3.5铺设管子后进展碎回填施工时，所填筑碎采用插入式振动棒振捣密实。3.6为便于纵向管和集水井衔接，横向排水管靠中央分隔带30cm局部不包裹碎。所有横向排水管需在与中央分隔带纵向渗沟及流水槽集水中相接前保持排水畅通，确保中央分隔带局部雨后不积水。正常路段横向排水管设置断面图超高段横向排水管设置断面图五、质量保证措施1、质量管
8、理体系工程经理工程总工副经理27y7三11FvniTH-Z11E我单位选配具有类似施用经历的、质高强的、I参建工程屡次创优的、组织落实能力强的工程经提担任本工程的第一管提者。明确工程工程部2:八，贴7贝,里口)第贝人八，试验室安质部二七人I衣我单IL八十口 IIJ块,1程质量负责。,、】,一一IJ、一一一Jr技术员F职1质Ii员I量彳9验员一眄好I焉量员使其认识到质量工作的好坏与企业、个人利益的关系，把质量工作贯穿到施工的全过程中，深入到企业的每个人，形成道道工序齐抓共管，上下自律，使工程质量始终处于受控状态。(3)施工前，组织技术人员细致复核图纸，发现问题及时与设计单位取得联系，待设计单位确
9、认明确后，方可进展施工。(4)严格按照公路技术标准及设计要求施工。严格执行施工前的技术交底制度，对作业人员坚持进展定期质量教育和考核。3、质量管理措施(1)实行质量目标管理，把质量目标层层分解，落实到施工的每一道工序上，把质量目标落实到每一个施工人员肩上。(2)建设施工组织设计、关键施工方案专家评审制度，未经专家评审通过的施工方案不予实施。工程施工技术工作上，严格执行施工技术交底制度和他人复核制度。(3)施工操作上严格按招标文件和现行施工标准执行。(4)内部质检严格执行现行质量检验标准，工程试验上严格执行现行试验标准。(5)定期校验工地使用的各种计量设备、检验、试验设备，确保其完好。六、质量检
10、验标准和程序质量检验标准均按现行质量检验评定标准即？公路路基施工技术标准？(JTGFlO-2006)、？公路工程质量检验评定标准？(JTGF80/12004)的规定执行，后附质量检查程序图。质量检查程序图七、安全保证措施为杜绝重大事故和人身伤亡的事故的发生，把一般工伤事故减少到最低限度，确保施工的顺利开展，特制定以下措施：1、落实安全责任制，制定安全管理的各项规章制度，建设健全各项安全生产的规章和管理制度，表达“全员管理、安全第一的基本思想，明确安全生产责任，做到职责清楚，各负其责。2、用各种宣传工具，采取多种教育形式，使职工树立安全第一的思想，不断强化安全意识，建设安全保证体系，使安全管理制
11、度化，教育经常化。3、在下达生产任务时，必须同时下达安全技术措施。检查工作时，必须同时检查安全技术执行情况。总结工作时，必须同时总结安全生产情况。八、环境保护和水土保持措施环境保护是我国的一项基本国策，在公路建设中，应作好公路建设的环境保护工作，减轻因公路建设导致的环境污染，维护生态平衡，保障人体安康。1、在施工中尽量避开生活水源，如果施工区和取土坑靠近生活水源,那么用沟将生活水源隔开，在施工期间撤除这些堤坝时，特别注意防止污染生活水源。2、施工和生活中的废物集中放置，并及时处理或运至监理工程师和当地环保部门都同意的地点放置，如无法及时处理或运走，那么必须加以掩盖以防散失。九、文明施工措施1、建设高素质的领导队伍，选拔思想品质好、政治水平高、技术精、管理能力强、既有一定公关能力、又能做到廉洁奉公、自觉做到两个文明一起抓的领导者和干部队伍。2、提高职工的思想觉悟，使全体职工认识到高速公路不但质量要求高、工期要求紧、施工难度大，同时还是国家和我省的重点工程，各方面比较关注，政治性强。3、激发职工的劳动积极性，在不同工种、不同班组、不同工序、不同岗位之间加强沟通，进展必要的协调，使工地始终洋溢团结协作、平等竞争、和谐向上的气氛。
