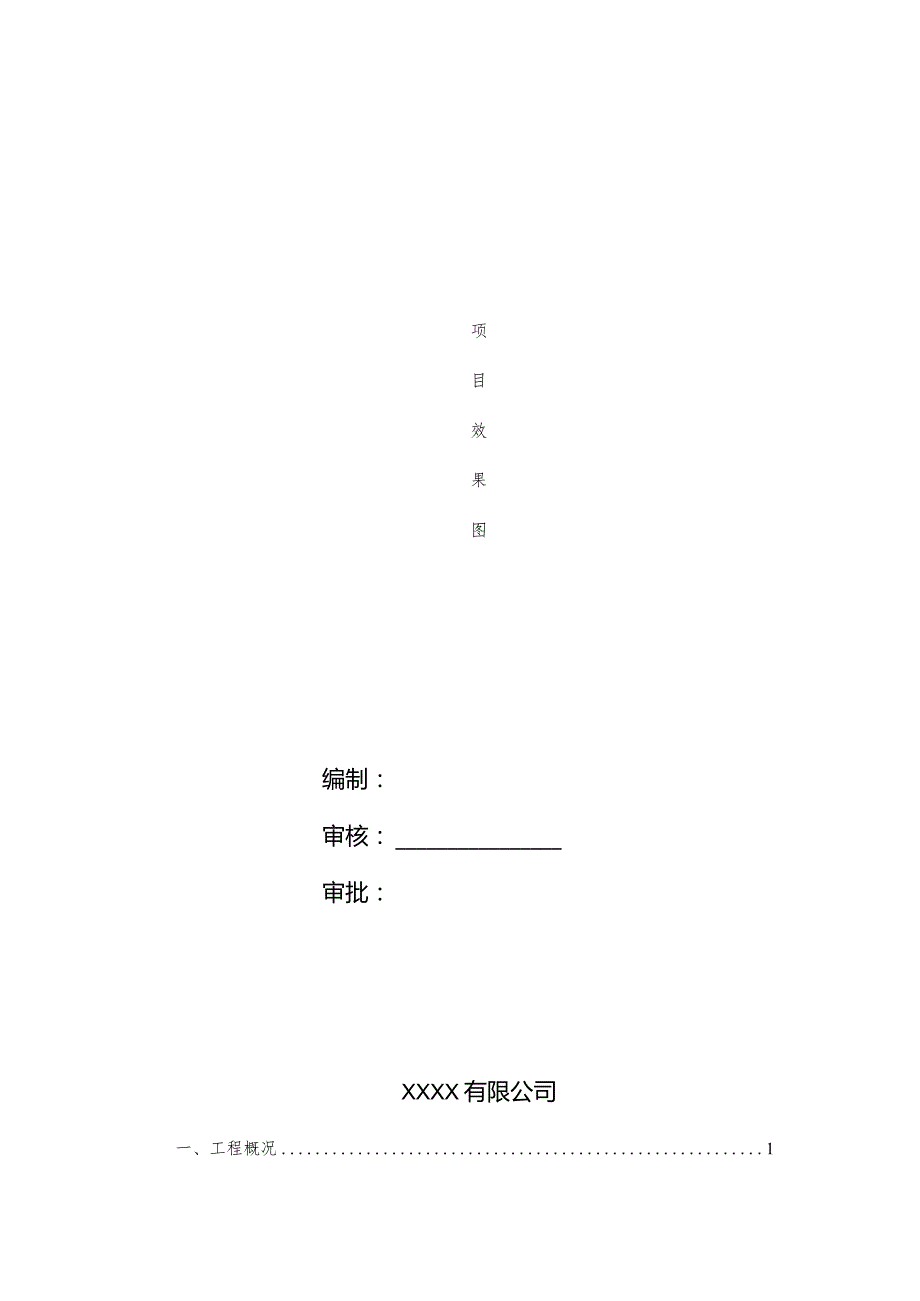

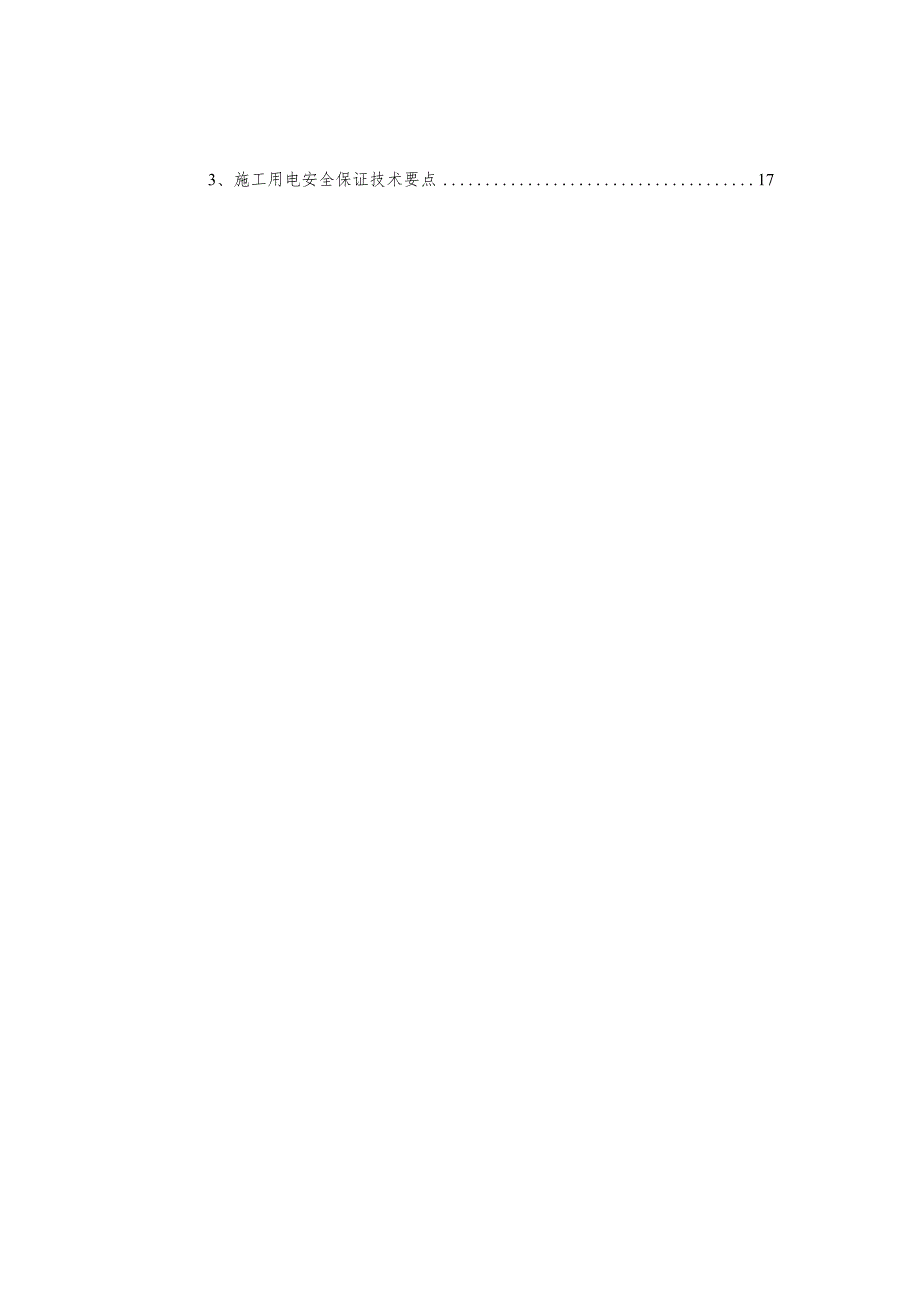

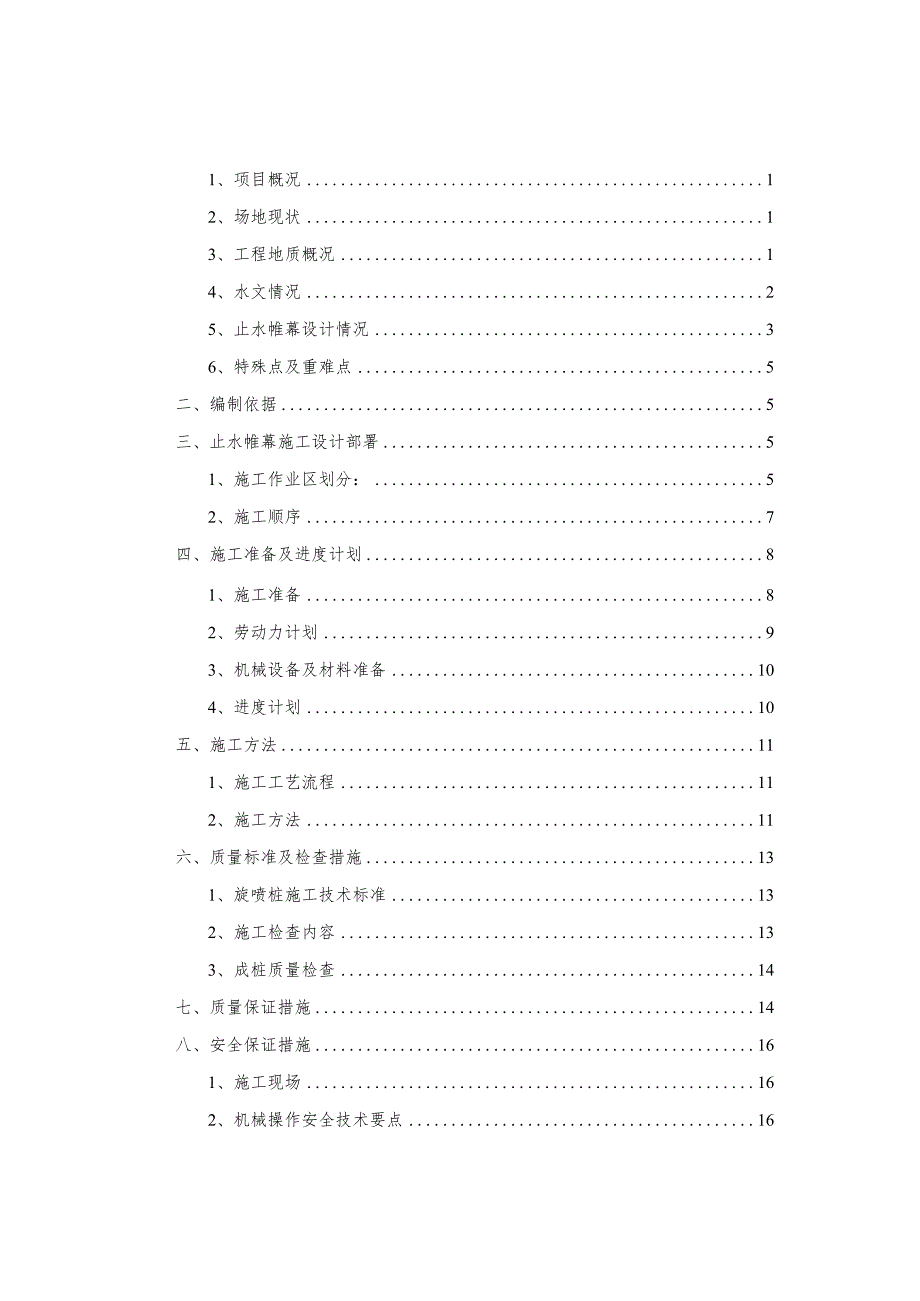

1、项目效果图编制：审核：审批：XXXX有限公司一、工程概况11、项目概况12、场地现状13、工程地质概况14、水文情况25、止水帷幕设计情况36、特殊点及重难点5二、编制依据5三、止水帷幕施工设计部署51、施工作业区划分：52、施工顺序7四、施工准备及进度计划81、施工准备82、劳动力计划93、机械设备及材料准备104、进度计划10五、施工方法111、施工工艺流程112、施工方法11六、质量标准及检查措施131、旋喷桩施工技术标准132、施工检查内容133、成桩质量检查14七、质量保证措施14八、安全保证措施161、施工现场162、机械操作安全技术要点163、施工用电安全保证技术要点17九、旋喷
2、桩常见问题处理措施18十、应急预案191、应急组织机构192、应急救援职责193、应急演练214、应急处理流程215、应急救援电话机路线21一、工程概况1、项目概况项目位于省_市区之间。占地面积一亩，总建筑面积为万平方米，其中地上面积为一万平方米，地下一万平方米。由、组成。工程性质为o项目周边设施尚不齐全，正处于开发建设之中；项目北面是,车流量较大，行人较多；南面为,车流量较小，行人较少；红线南、北为市政道路，东、西面为居民房或田地。2、场地现状2.1由于大地块及周边区域地下电缆管线复杂，尤其是东西两侧，地下暗敷高压电缆管道多，加上场区布置了总计8个变压器，接拉暗敷电缆较多，止水帷幕施工工作面
3、从南到北，从西到东，贯穿整个场区周边，施工过程中需特别注意对电缆管线的保护与关注，确保不发生安全事故。2.2根据业主开发计划要求，AB场区内已经出土开挖，部分场地区段堆积有松散土，松土较多，加上止水帷幕施工期间正好是长江流域多雨季节，下雨较多，导致松散土层浸泡，给止水帷幕施工期间带来困难，机械设备挪位困难，因此对部分区段需要使用挖机整平压实，来确保施工正常进行。2.4A区西北角，拆迁区域遗留基础梁、基础短柱、原房屋旧桩，影响止水帷幕正常施工，根据设计变更要求对于埋深较浅的障碍物采用钩机破除，对于埋深深的地下障碍物采取局部改变止水帷幕走向的方法，以避开障碍物。3、工程地质概况根据详勘报告资料显示
4、，大地第7层粘土层即为弱透水层，层顶埋深距离地表8.610.4米，土层参数如下表所示：土层参数表:地层编号岩土名称层顶埋深(m)层厚(m)杂填土现地面0.3-3.5粉质拈0-1.20.80-3.70粉质粘土1.2-1.91.00-8.20粉质粘土1.8-4.60.70-2.80砾砂6.5-8.30.80-6.50圆砾6.2-7.60.80-4.30粘土8.6-10.40.50-2.40强风化粉砂质泥岩9.3-11.01.20-3.80中风化粉砂质泥岩11.6-16.8未揭穿但根据地勘资料，大地部分区域地质土层分布存在不均匀性，存在有断层，部分区段可能存在第5层第6层砾砂及圆砾层超厚的现象，导致
5、旋喷引孔深度比其余常规区域超深的现场，强透水层超厚的特殊地段，应该特别重视，施工过程当中应该实时观测引孔后暴露出的土层情况，确定其最后的引孔深度达到图纸设计及规范要求。4、水文情况4. 1地表水及地下水类型和水位根据详勘报告资料，勘察期间于各钻孔均遇见地下水，按其含水层性质及埋藏条件，主要为赋存于人工填土、粉质粘土、粉质粘土、粉质粘土层中的上层滞水以及赋存于砾砂、圆砾中的孔隙潜水。上层滞水受大气降水、地表水及管网渗漏补给，水量较小且无连续稳定的统一水位。孔隙潜水受大气降水及地表水的补给；各处赋水情况不一，未形成连续水位面。4.2地层渗透性根据室内渗透试验及相似工程经验，场地内砾砂层、圆砾层为强
6、透水性地层,并略具承压性，其余各地层均为弱透水性地层。4.3地下水对建筑材料的腐蚀性根据勘察结果及水质分析结果，场地地下水质及地表水按II类环境类型判定：该场地内地下水对硅结构具侵蚀性C02中等腐蚀性；具PH值弱腐蚀性，对钢筋硅结构中钢筋具微腐蚀性。5、止水帷幕设计情况5.1止水帷幕设计背景及原因由于场地内地下水位较高，且基坑内为强透水性地层，场地周边为道路,大面积的降水可能造成路面沉陷，建筑物不均匀沉降。为防止基坑开挖及基础施工过程中出现流砂、突涌等导致基坑失稳、威胁施工人员及周边建（构）筑物安全，大地块采用旋喷止水帷幕进行隔水。5.2现场止水帷幕设计形式5. 2.1形式一：旋挖桩+桩间止水
7、主要用于项目区段，旋挖桩设计直径为一米，间距米，桩间采用两根直径旋喷桩止水，旋喷桩之间相互咬合公分，大样图如下：期旋喷跃样图5. 2.2形式二：旋喷连续咬合止水主要用于项目区段，采用单排旋喷桩连续咬合止水，选碰撞设计直径m,旋喷桩之间相互咬合公分，大样图如下：第I方应贺止水堆幕根外侧旋喷帷幕大样图为达到隔水效果，根据图纸设计要求，旋喷桩在顶部及底部进入弱透水层至少米，根据大地块详勘报告资料，地下第一层粉质粘土层及第层粘土层为弱透水层，实际旋喷深度至少穿透第一层粘土层米，高出第四层粉质粘土米。5. 2.3止水帷幕设计图见后附图。5.2.4根据支护桩设计要求，旋喷施工技术参数如下:序号参数名称控制
8、数据排量1高压水压强2空压机压强3水泥浆液压强4水泥浆比重5灌浆旋转速度6提升速度说明：根据工程实际情况，在施工过程中应添加的膨润土，控制水泥流失施工误差要求：浆液比重WO.1,钻孔偏差WlOcm,钻孔垂直度1.5机帷幕施工前应在该场地进行试喷，以校核调整设计参数。高压摆喷和旋喷形成的防渗板墙的渗透系数要求达到1X10-5cms级。高压摆喷和旋喷灌浆施工严格按有关规程规范要求进行。6、特殊点及重难点结合工程实际情况二、编制依据序号类别名称编号1国标工程测量规范GB50026-20072建筑基坑工程监测技术规范GB50497-20093建筑工程施工质量验收统一标准GB50300-20134建设工
9、程施工现场供用电安全规范GB50194-20145城市区域环境噪声标准GB3096-20086起重设备安装工程施工及验收规范GB50278-20107岩土工程勘察规范（2009版）GB50021-20018行标建筑桩基技术规范JGJ94-20089建筑基坑支护工程技术规程JGJ120-201210建筑施工安全检查标准JGJ59-201111施工现场临时用电安全技术规范JGJ46-200512岩土工程验收和质量评定标准YB9010-199813建筑基坑支护技术规程JGJ120-201214施工现场施工机械设备检查技术规程JGJ160-200815建筑机械使用安全技术规程JGJ33-201216建
10、筑变形测量规范JGJ8-200717建筑施工作业劳动防护用品配备及使用标准JGJ184-200918XX工程施工组织设计19XX项目设计图纸20XX项目地质勘察报告三、止水帷幕施工设计部署1、施工作业区划分：由于大地块占地面积大，南北东西走向，止水帷幕施工作业线长，东侧达到491米长，且加上基坑支护整体工期极其紧迫，止水帷幕的完成进展情况，直接影响决定到后序人工挖孔工程桩的施工速度，进而影响到后续所有工程节点的完成。综合以上原因，我部选择了武汉锦城基土工程有限公司、武汉谦城建设集团有限公司、深圳冠磊基础集团有限公司等三家止水帷幕旋喷施工队伍，分区段流水作业，共同配合完成整个大地块止水帷幕旋喷施
11、工。A区作业段划分：1、武汉锦城A区东北角及北侧：施工区段编号1669#1907#。A区北侧及西北角：施工区段编号1908#2181#2、深圳冠磊A区东侧：施工区段编号1511#1668#。3、武汉谦城A区西侧：施工区段编号2182#2379#B区作业段划分：1、武汉锦程B区东侧：施工区段编号1099#1510#。B区西侧：施工区段编号1#412#o2、深圳冠磊B区南侧及东南角施工区段编号825#1098#。3、武汉谦城B区西南及南侧施工区段编号413#824#作业区平面安排如下所示：2、施工顺序根据施工进度要求及现场机械设备、旋喷注浆水泥等材料进场情况，综合考虑施工平面布置、分工序流水作业情
12、况下，先行施工B地块，最后进行A地块止水施工。B地块施工平面布置图A地块施工平面布置图四、施工准备及进度计划1、施工准备1.1 技术准备认真审阅施工图纸，参加设计交底和图纸会审，针对图纸中存在的问题和错误提出修正意见。组织工程技术人员熟悉施工图纸，编制详细的施工方案，进行技术、安全、防火培训，做好技术、安全交底，安排好有关的试验工作。施工前由技术部门向所有参建的施工人员进行有针对性的技术交底，必须使每个操作者对施工的要求和步骤清楚明了。编制施工计划，安排施工顺序，协调各工序及各专业间的配合工作。做好材料和工艺设备的计划安排工作，使之满足连续施工的要求。1.2 现场准备工作根据业主提供场地内及周
13、边管线图，查清地下障碍物及其性质，做好标记，确保安全。测设场地平面和标高控制网。确定施工范围，设置施工围蔽，并在围蔽区内按消防要求设置消防栓及灭火器材，厕所设置化粪池。认真熟悉现场的地理位置、工地条件、供水供电状况，以及出入口位置，认真布置贮存物料和施工用的工作面，修建临时设施，平整场地，使之满足现场施工的要求。架设动力和照明线路，接通施工用水管路，确定材料、设备和土方运输线路。组织工程机械设备和材料进场。办理施工报建手续和其它有关手续。落实季节性施工措施。1.3 场地平整正式进场施工前，依据业主提供的地下管网图、及地勘报告分析地下管网情况，对存在影响止水帷幕施工的区域提前与业主和监理沟通提出
