1、施工道掘进工作面供电设计方案一、126施工道掘进工作面供电系统126施工道掘进工作面要紧设备有：1台EBZ200综掘机，额定总功率为300kW,电压1140V；1部DSJ80/40/55可伸缩皮带机，额定功率为55kW,电压660/1140V；1部40T刮板输送机，额定功率为55kW,电压660/1140V；1部30kW电动滚筒简易皮带机，额定功率为30kW,电压660/1140V；1台18.5KW水泵，电压660/1140V；1台照明信保；1台7.5kW涨紧绞车，电压660/1140V；2台2X3OkW对旋风机。综掘机电源来自一盘区变电所KBSGZY-630/6/1.2kVA移变，两台KBS

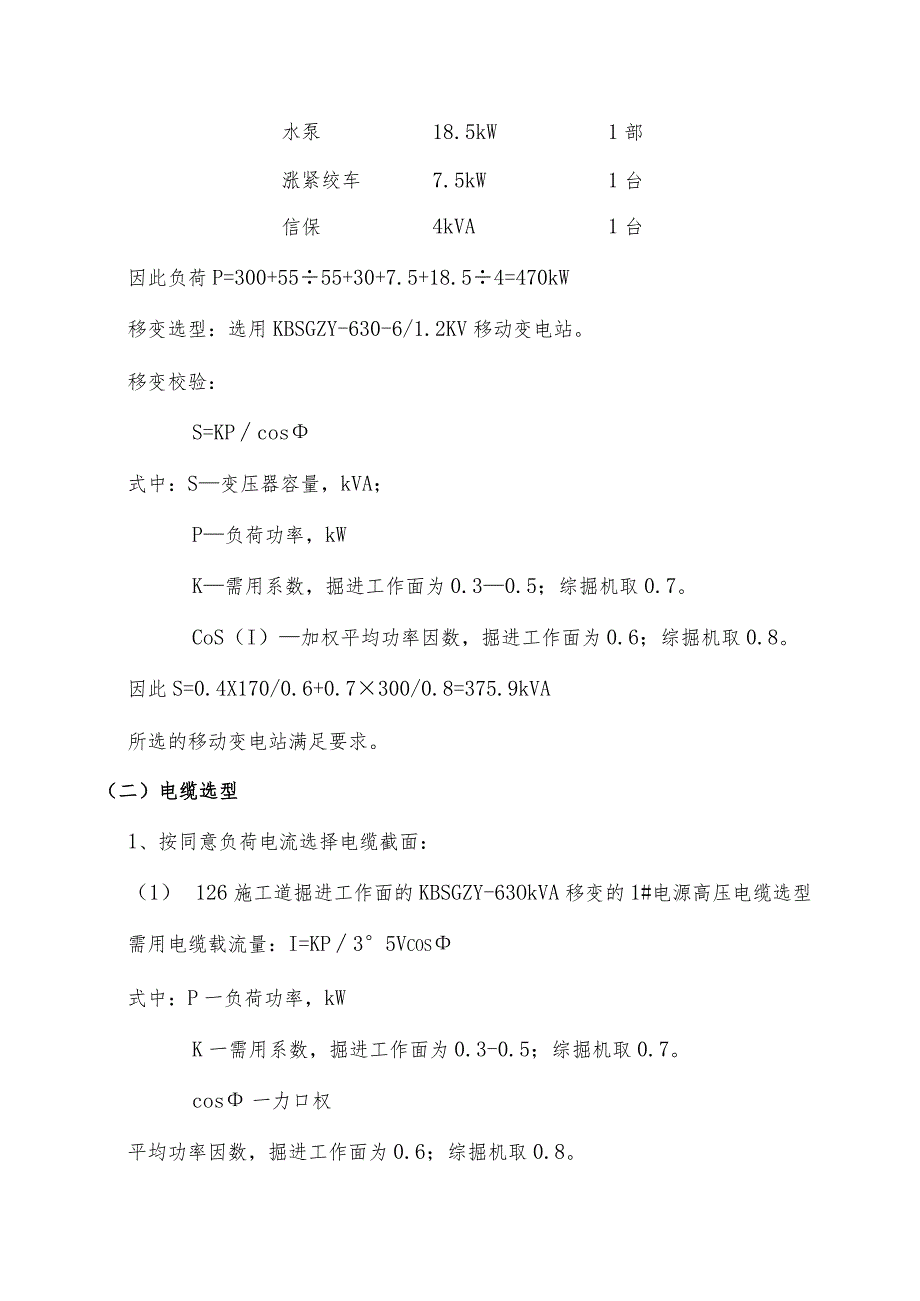

2、GZY-315-6/0.69kVA移变专供风机，移变高压电缆由一盘区变电所接出。供电线路走向：一盘区变电所一一盘区辅助轨道巷一126施工道一126施工道掘进工作面。煤流回风走向：126施工道掘进工作面掘进煤一126施工道一5#联络巷一一盘区胶带巷一1#煤仓。风机及其操纵开关设在一盘区辅助轨道巷。(一)变压器选型(1)126施工道掘进工作面供电移变选型负荷计算综掘机300kW1部皮带机55kW1部皮带机30kW1部刮板机55kW1部水泵18.5kW1部涨紧绞车7.5kW1台信保4kVA1台因此负荷P=300+5555+30+7.5+18.54=470kW移变选型：选用KBSGZY-630-6/1

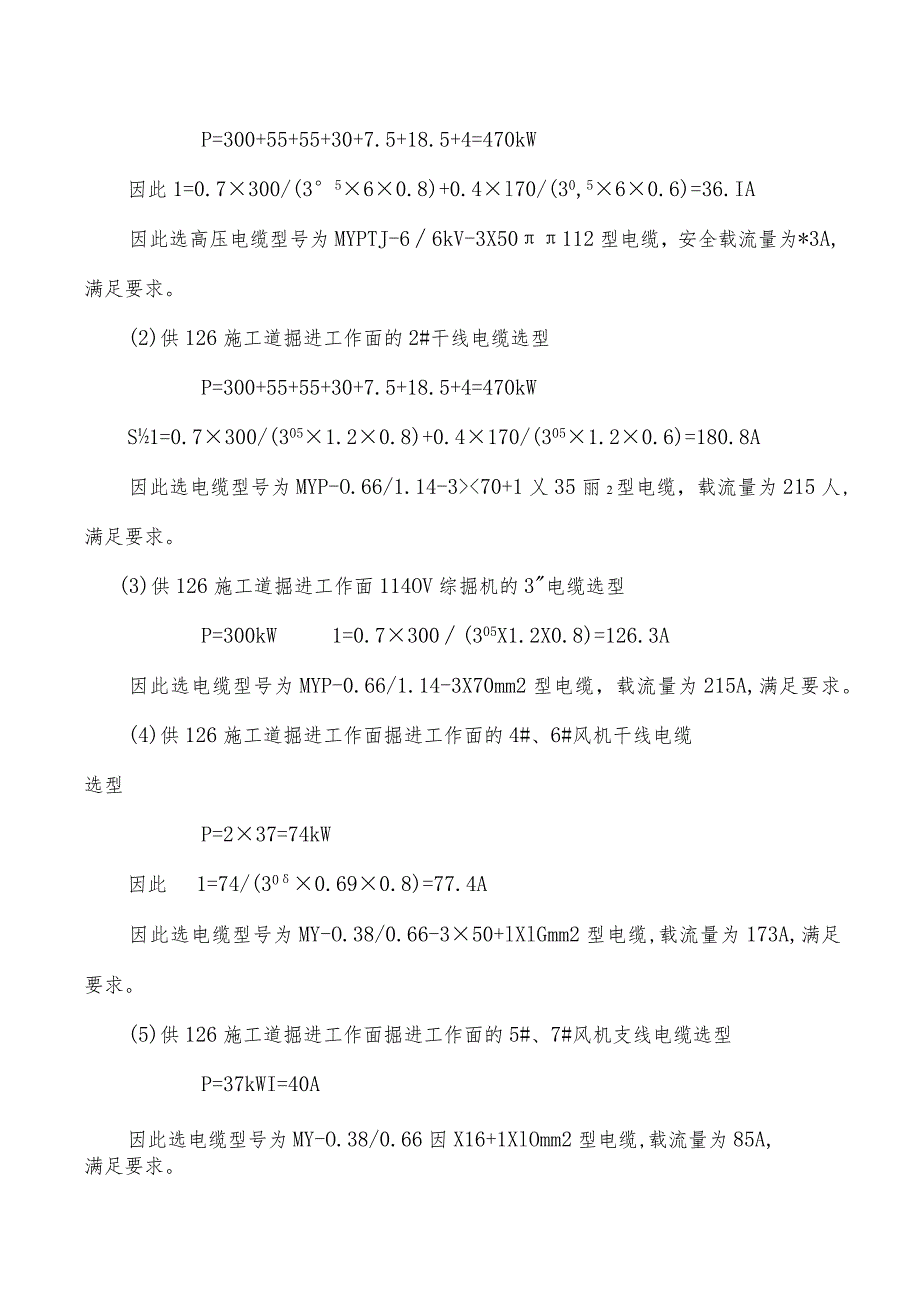

3、.2KV移动变电站。移变校验：S=KPcos式中：S变压器容量，kVA；P负荷功率，kWK需用系数，掘进工作面为0.30.5；综掘机取0.7。CoS（I）加权平均功率因数，掘进工作面为0.6；综掘机取0.8。因此S=0.4X170/0.6+0.7300/0.8=375.9kVA所选的移动变电站满足要求。（二）电缆选型1、按同意负荷电流选择电缆截面：（1） 126施工道掘进工作面的KBSGZY-63OkVA移变的1#电源高压电缆选型需用电缆载流量：I=KP35Vcos式中：P一负荷功率，kWK一需用系数，掘进工作面为0.3-0.5；综掘机取0.7。cos一力口权平均功率因数，掘进工作面为0.6；
4、综掘机取0.8。P=300+55+55+30+7.5+18.5+4=470kW因此1=0.7300/(3560.8)+0.4l70/(30,560.6)=36.IA因此选高压电缆型号为MYPTJ-66kV-3X50112型电缆，安全载流量为*3A,满足要求。(2)供126施工道掘进工作面的2#干线电缆选型P=300+55+55+30+7.5+18.5+4=470kWS1=0.7300/(3051.20.8)+0.4170/(3051.20.6)=180.8A因此选电缆型号为MYP-O.66/1.14-31.5满足灵敏度要求。(2)工作面BlKBSGZY-630-6/1.2电源高压防爆开关过电流Iz2的整定值：1、过流保护动作电流：Ie2=O.7Pe/(305Uecos)+0.4Pe/(305Uecos)=0.7300/(1.73260.8)+0.4170/(1.732
