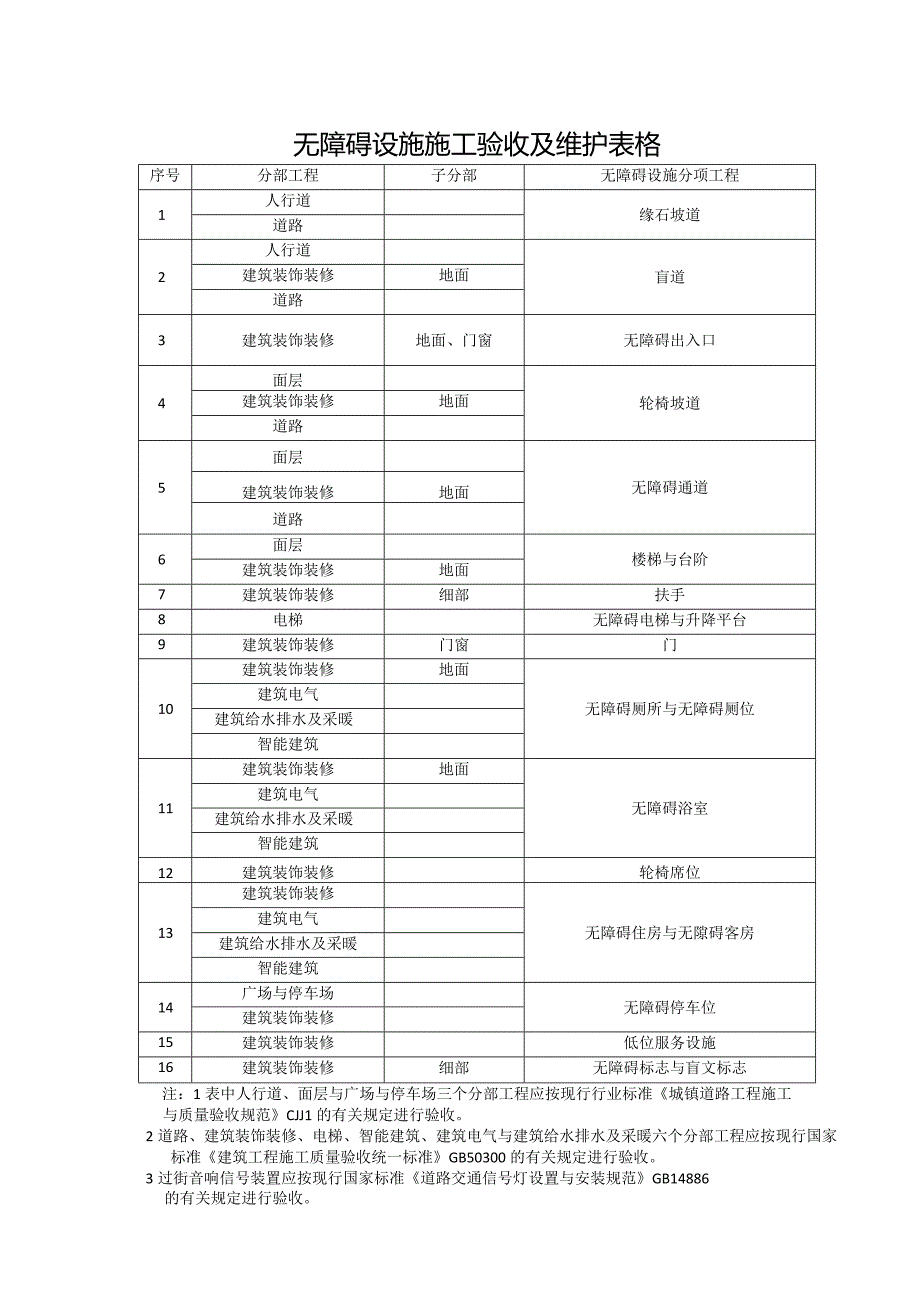

1、无障碍设施施工验收及维护表格序号分部工程子分部无障碍设施分项工程1人行道缘石坡道道路2人行道盲道建筑装饰装修地面道路3建筑装饰装修地面、门窗无障碍出入口4面层轮椅坡道建筑装饰装修地面道路5面层无障碍通道建筑装饰装修地面道路6面层楼梯与台阶建筑装饰装修地面7建筑装饰装修细部扶手8电梯无障碍电梯与升降平台9建筑装饰装修门窗门10建筑装饰装修地面无障碍厕所与无障碍厕位建筑电气建筑给水排水及采暖智能建筑11建筑装饰装修地面无障碍浴室建筑电气建筑给水排水及采暖智能建筑12建筑装饰装修轮椅席位13建筑装饰装修无障碍住房与无隙碍客房建筑电气建筑给水排水及采暖智能建筑14广场与停车场无障碍停车位建筑装饰装修1

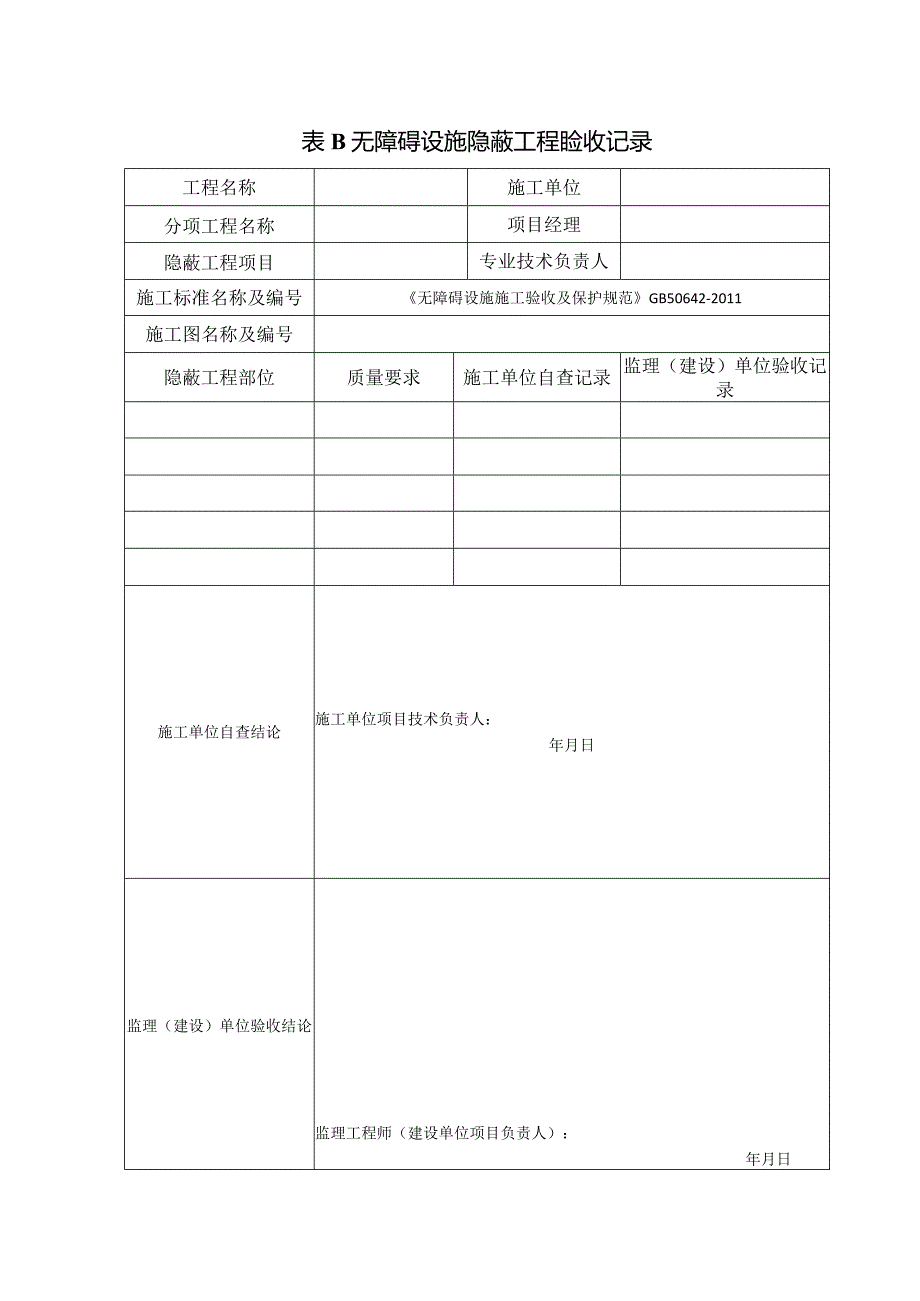

2、5建筑装饰装修低位服务设施16建筑装饰装修细部无障碍标志与盲文标志注：1表中人行道、面层与广场与停车场三个分部工程应按现行行业标准城镇道路工程施工与质量验收规范CJJ1的有关规定进行验收。2道路、建筑装饰装修、电梯、智能建筑、建筑电气与建筑给水排水及采暖六个分部工程应按现行国家标准建筑工程施工质量验收统一标准GB50300的有关规定进行验收。3过街音响信号装置应按现行国家标准道路交通信号灯设置与安装规范GB14886的有关规定进行验收。表B无障碍设施隐蔽工程睑收记录工程名称施工单位分项工程名称项目经理隐蔽工程项目专业技术负责人施工标准名称及编号无障碍设施施工验收及保护规范GB50642-201

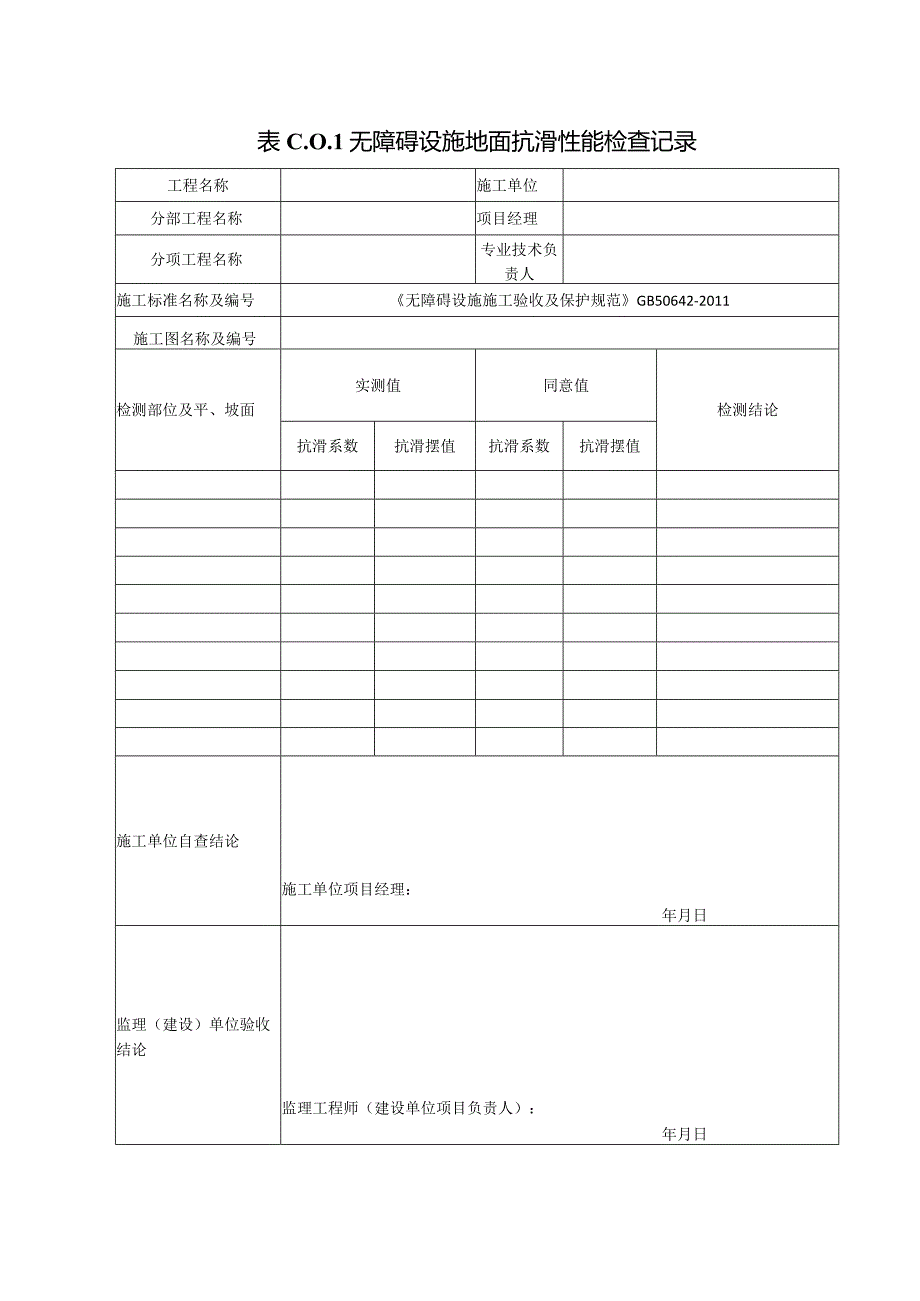

3、1施工图名称及编号隐蔽工程部位质量要求施工单位自查记录监理（建设）单位验收记录施工单位自查结论施工单位项目技术负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目负责人）：年月日表C.O.1无障碍设施地面抗滑性能检查记录工程名称施工单位分部工程名称项目经理分项工程名称专业技术负责人施工标准名称及编号无障碍设施施工验收及保护规范GB50642-2011施工图名称及编号检测部位及平、坡面实测值同意值检测结论抗滑系数抗滑摆值抗滑系数抗滑摆值施工单位自查结论施工单位项目经理：年月日监理（建设）单位验收结论监理工程师（建设单位项目负责人）：年月日表D.O.1缘石坡道分项工程检验批质量验收记录工
4、程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号无障碍设施施工验收及保护规范GB50642-2011分包单位分包项目经理施工班组长主控项目施工及验收标准的规定施工单位检查评定记录监理（建设）单位验收记录1面层材质品种、质量、抗压强度应符合设计要求2结合层的施工应结合牢固、无空鼓3坡度应符合设计要求4宽度应符合设计要求5高差应符合设计要求6板块空鼓每检验批单块砖边角局部空鼓不超过总数的5%通常项目施工及验收标准的规定施工单位检查评定记录监理（建设）单位验收记录1外观质量表面应平整、无裂缝、掉角、缺棱与翘曲2面层压实度应符合设计要求3项目同意偏差（mm）平整度水泥混凝土3沥
5、青混凝土3其他混合料4预制砌块5陶瓷类地砖2石板块1块石3续表D.O.1通常项目施工及验收标准的规定施工单位检查评定记录监理（建设）单位验收记录4项目同意偏差（mm）相邻块高差预制砌块3陶瓷类地砖0.5石板材0.5块石25井框与路面高差水泥混凝土3沥青混凝土5预制砌块4陶瓷类地放3石板块块石6厚度5施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日表D.O.2盲道分项工程检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号无障碍设施施工验收及保护规范GB50642-2011分包单位分目施
6、工班组长经理主控项目施工质量验收标准的规定施工单位检查评定记录监理（交验WE设）单位攵记录1盲道材质规格、颜色、强度应符合设计要求2盲道型材厚度，凸面高度、形状应符合设计要求3结合层质量应符合设计要求4宽度、设置部位与走向应符合设计要求5盲道与障碍物距离应符合设计要求通常项目施工质量验收标准的规定施工单位检查评定记录监理（建设）单位验收记录1外观质量应牢固、表面平整，缝线顺直、缝宽均匀、灌缝饱满、无翘边、翘角，不积水2型材尺寸应符合设计要求项目同意偏差（mm）3平预制盲道块3整石材类盲道块1度陶瓷类盲道块2相预制盲道块3邻石材类盲道块0.54块高差陶瓷类盲道块0.5续表D.O.2通常项目施工质
7、量验收标准的规定施工单位检查评定记录监理（建设）单位验收记录5项目同意偏差（mm）接三宽度预制盲道块3;-2石材类盲道块1陶瓷类盲道块26纵缝顺直预制盲道块5石材类盲道块2陶瓷类盲道块37横缝顺直预制盲道块2石材类盲道块1陶瓷类盲道块1施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日表D.O.3轮椅坡道分项工程检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号无障碍设施施工验收及保护规范GB50642-2011分包单位分包项目经理施工班组长主控项目施工质量验收标准的规定施工单位检查评
8、定记录监理（建设）单位验收记录1面层材质应符合设计要求2结合层质量应结合牢固、无空鼓3坡度应符合设计要求4宽度应符合设计要求5高差应符合设计要求6安全挡台高度应符合设计要求7缓冲地带与休息平台长度应符合设计要求8雨水算网眼尺寸应符合设计要求通常项目施工质量验收标准的规定施工单位检查评定记录监理（建设）单位验收记录1外观质量不应有裂纹、麻面等缺陷2项目同意偏差平整度水泥砂浆2细石混凝土3沥青混合料4水泥花破2陶瓷类地砖2石板材13整风光层厚度54相邻块高差0.5施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日表D.O.4无障碍
9、通道分项工程检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号无障碍设施施工验收及保护规范GB50642-2011分包单位分包项目经理施工班组长主控项目施工质量验收标准的规定施工单位检查评定记录监理（建设）单位验收记录1面层材质应符合设计要求2结合层质量应符合设计要求3宽度应符合设计要求4突出物尺寸与高度应符合设计要求5雨水算网眼尺寸应符合设计要求6凹室尺寸应符合设计要求7安全设施设置应符合设计要求通常项目施工质量验收标准的规定施工单位检查评定记录监理（建设）单位验收记录1雨水算子应安装平整2护壁（门）板高度应符合设计要求3通道转交处墙体的倒角或者圆弧尺寸应符合设计要求4项目同意偏差（mm）平整
