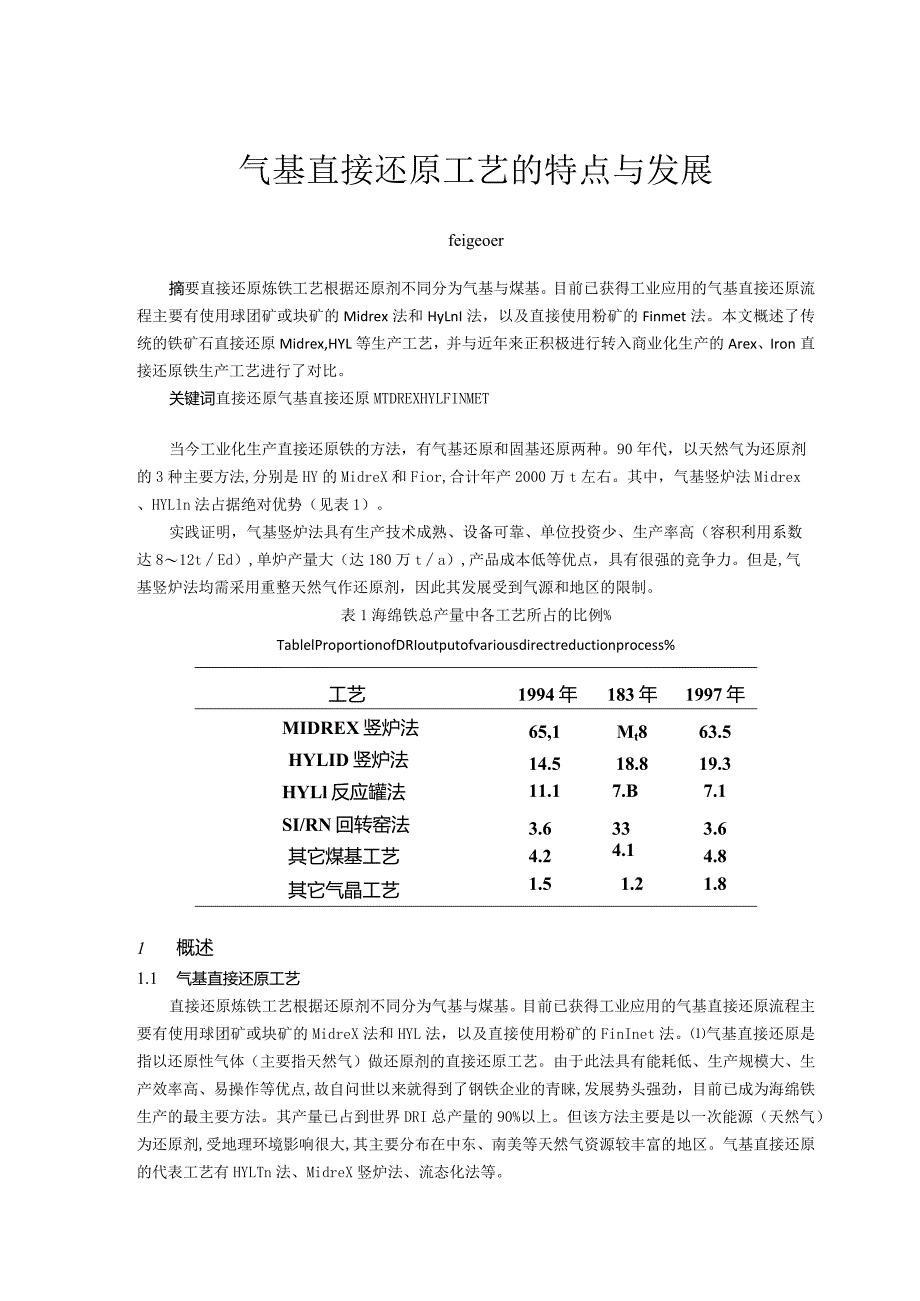

1、气基直接还原工艺的特点与发展feigeoer摘要直接还原炼铁工艺根据还原剂不同分为气基与煤基。目前已获得工业应用的气基直接还原流程主要有使用球团矿或块矿的Midrex法和HyLnI法，以及直接使用粉矿的Finmet法。本文概述了传统的铁矿石直接还原Midrex,HYL等生产工艺，并与近年来正积极进行转入商业化生产的Arex、Iron直接还原铁生产工艺进行了对比。关键词直接还原气基直接还原MTDREXHYLFINMET当今工业化生产直接还原铁的方法，有气基还原和固基还原两种。90年代，以天然气为还原剂的3种主要方法,分别是HY的MidreX和Fior,合计年产2000万t左右。其中，气基竖炉法M
2、idrex、HYLln法占据绝对优势（见表1）。实践证明，气基竖炉法具有生产技术成熟、设备可靠、单位投资少、生产率高（容积利用系数达812tEd）,单炉产量大（达180万ta）,产品成本低等优点，具有很强的竞争力。但是,气基竖炉法均需采用重整天然气作还原剂，因此其发展受到气源和地区的限制。表1海绵铁总产量中各工艺所占的比例%TablelProportionofDRIoutputofvariousdirectreductionprocess%工艺1994年183年1997年MIDREX竖炉法65,1Mt863.5HYLID竖炉法14.518.819.3HYLl反应罐法11.17.B7.1SI/R
3、N回转窑法3.6333.6其它煤基工艺4.24.14.8其它气晶工艺1.51.21.81 概述1.1 气基直接还原工艺直接还原炼铁工艺根据还原剂不同分为气基与煤基。目前已获得工业应用的气基直接还原流程主要有使用球团矿或块矿的MidreX法和HYL法，以及直接使用粉矿的FinInet法。气基直接还原是指以还原性气体（主要指天然气）做还原剂的直接还原工艺。由于此法具有能耗低、生产规模大、生产效率高、易操作等优点,故自问世以来就得到了钢铁企业的青睐,发展势头强劲，目前已成为海绵铁生产的最主要方法。其产量已占到世界DRI总产量的90%以上。但该方法主要是以一次能源（天然气）为还原剂,受地理环境影响很大
4、,其主要分布在中东、南美等天然气资源较丰富的地区。气基直接还原的代表工艺有HYLTn法、MidreX竖炉法、流态化法等。1.2 直接还原铁(DRI)t2sl1.2.1 DRI的特点直接还原法是一种非高炉炼铁技术,它是在低于铁的熔点温度以下用非焦炭类还原剂将铁精矿石直接制得金属海绵铁，其产品称为直接还原铁(DRI大部分的直接还原铁用于代替废钢作为电弧炉炼钢的原料。直接还原铁是一种相对纯净的产品，可提高钢的质量，是电炉冶炼优质钢和特殊钢的理想原料。直接还原铁能使全世界的炼钢厂像乔治敦钥铁公司、希德贝克一多斯科公司以及黑色冶金公司那样，使自己的产品进入高质量产品的市场。在铁基炉料中应用直接还原铁可以
5、避开废钢市场的多变和根据产品需要灵活地政变炉料组成。促进直接还原铁需求扩大的另外一个原因是钢材用户对钢中残余元素的要求更加严格。目前分析设备的政进己能检测出更低含量的残余元素。而且，应用统计质量控制引起更加注重钢的成分，也包括那些在钢材订货的技术条件中没有要求的成分。与废钢相比，直接还原铁最大的技术优点是它始终是残余元素含量低。各种等级废钢和直接还原铁中典型的残余元素含量示出在表2o表2各种等级废钢和直接还原铁的典型化学成分()CCuCrWMoMnSPSi1号蜥，IB三OUcCM三0.3灿0.010.明I号废R微姬Qa0.18HU0.020804O.C250.010250.250.10.090
6、O.Q2503QOa0.012号醐、E0.25Q5QB0.1岫0.01州o9QlB0.012号富麹QS055QId破o4OU030.07。由0.G1o三Ub26QaiIYaQOoMOlQO(IMol0.0QllMittBQ(BTo6O.OOW02Q(Moo*jPOl;*SiOfto评价DRl的还原特性指标有：还原性、还原粉化、粘结性和产品强度。由于它们的重要性，所以在决定哪些原料将用于直接还原时，必须要考虑到这些因素。目前在直接还原领域还没有国际通用的试验方法或标准来评价这些特性。1.2.2 气基法海绵铁的生产原理铁矿石的主要成分是铁的氧化物，如三氧化二铁(Fez。)，四氧化三铁(FeO)和氧
7、化亚铁(Feo)等。竖炉冶炼的还原剂主要是还原煤气中的一氧化碳和氢气，因此有必要了解铁的氧化物被一氧化碳和氢所还原的基本原理和规律。1)用一氧化碳(Co)还原铁的氧化物实践证明，铁的各级氧化物用一氧化碳还原的顺序，在温度高于570C时为Fe2O3-FesO,FeO-Fe；低于570C时为Fe2O3Fe3O1-Fe,四氧化三铁直接还原生成金属铁的原因是氧化亚铁在温度低于570C时很不稳定，发生4FeOFe3(h+Fe的反应。用一氧化碳还原铁的各级氧化物的反应方程式如下：在温度低于570C时：3Fe20s+CO2FeA+CO2+0.63MJ(1)1/4Fe304+CO=3/4Fe+CO2+0.17
8、MJ(2)在温度高于570时3Fe2O3+CO=2FeA+CO2+0.63MJ(1)Fe3O4+CO匚3FeO+CO20.22MJ(3)FeO+CO=Fe+CO2+0.13MJ(4)式(3)为吸热反应，其他各式为放热反应；式(2),式(3),式(4)均为可逆反应，CO与C02浓度之比，随温度而定，因而欲使这3个反应向还原的方向进行，就要求还原煤气中的CO与C02浓度之比大于化学反应平衡的CO与CO2之比。即必须有过量CO才能使铁的氧化物完全被还原。2)用氢还原铁的氧化物用氢还原铁的各级氧化物的还原顺序，与用一氧化碳的顺序是相同的，其反应方程式如下：在温度低于570C时3Fe2O3+H?M2Fe
9、30l+H2O+0.22MJ(5)1/4Fe30.+H23/4Fe+H2O一0.37MJ-(6)在温度高于570C时3Fe203+H2=2Fe30t+H2O+0.22MJ(5)Fe3O.,+压匚3FeO+H2O-0.64MJ(7)FeO+七=Ee+H2O-0.28町(8)式(6),式(7),式均为明显的可逆反应，而且是吸热的，当温度升高时，反应易于向还原方向进行。从氢和一氧化碳还原铁的各级氧化物的反应方程式中看到，铁矿石的还原反应，易还原的氧化物一般在300开始进行，难还原的氧化物一般要在400C500C才开始进行，而在60(C70(C时反应明显地进行着。总之，温度越高，还原反应越激烈。2气基
10、直接还原工艺2.1竖炉法(aMidrexw法)首先将铁精矿制成的生球在竖炉中进行氧化焙烧,经固结后的球团矿最好是趁热送入还原内进行还原。所使用的还原剂主要是天然气，最终产品的金属化程度可达95%左右，多作炼钢用原料。在MIDREX工艺中(如图1所示)，炉顶煤气除尘后与天然气混合，再通过重整炉重整得到高还原性气体并直接热送到竖炉内，生产出固态直接还原铁(DRl)o从环境因素看，DRI应熔化成铁水才能与高炉炼铁具有可比性。这种产品物理状态变化产生的额外能量消耗和CO排放应予以考虑。一般利用竖炉法生产金属化球团矿，每吨产品总的热量消耗约为327万千卡。氧化铁炉料70COH2) 洗涤器（天然气）图1M
11、idrex法生产工艺基本流程Fig.lFlowchartofMidrexdirectreductionprocess用作还原剂的天然气是经裂化处理后的主要含比和CO的混合气体。还原气体从竖炉下部供入，与下降的球团矿方向相反运动并使之被还原，反应后的煤气从竖炉上部引出。引出的煤气或重新进入裂化车间或用作动力燃料。在竖炉顶端的装料斗，应保证常是足够的满料，以起到密封的作用。竖炉分作二个部分,上部进行预还原，温度保持在8601200C之间，时间约1小时20分左右。下部通入冷的惰性气体进行循环冷却，这样可以使其冷却到85。MidreX法生产工艺中，生产者应考虑到下面三方面：1）粒度：推荐粒度：球团矿为
12、916mm占95%,块矿为1035mm占85%。球团中-5DIm粒级限制在3%以内；块矿中-5mm粒级限制在5%以内。此外，应将-3mm粒级降至最低，因为该粒级不能用于直接还原工艺，通常予以筛除。2）机械强度：推荐的转鼓强度：氧化球团为95%（+6.73mm）；块矿为90%（+6.73mm）。推荐氧化球团冷抗压强度为2450N0虽然采用转戢强度和冷抗压强度较低的球团和块矿也能满足生产要求，但这意味着在运输过程中将产生较多的靛束且原料消耗高。3）容积密度：对矿槽和竖炉类的容量装置来说，原料容积密度低。相当于降低了设备的单位负荷或生产能力。球团矿和块矿的容积密度至少应达到2.2tHi?o如今全球每
13、年直接还原铁总产量约5000万t,其中MlDREX”工艺的产量达到3000万t左右，占65%。而由奥钢联建设的MIDREX厂的产量约为IOoO万t。2004年10月，奥钢联从沙特阿拉伯哈迪钢铁公司获得合同,将其炼铁和扁平材生产能力扩大到200万t/a左右,比现有能力提高2倍以上。该项目中将建成世界上最大的MlDREX直接还原铁厂，生产能力将达175万ta,所生产出的海绵铁将以600的温度直接“热装”到下游炼钢设备中。由于煤资源的丰富，而天然气的口益枯竭，研究者们在现有MIDREX”工艺的基础上不断研究开发创新。宝钢提出运用成熟、先进的德士古煤制气技术生产直接还原铁，并与山东鲁南化学工业（集团）
14、公司合作，共同开发了一项新工艺，即将德士古水煤浆加压气化工艺与直接还原竖炉工艺组合，流程命名为BL法直接还原工艺。【刈BL法生产海绵铁半工业性试验的设备，主要分为德士古煤气化及煤气成分调节、竖炉直接还原装置两大部分，工艺流程示意图见图2,其中煤气化和气体成分调节部分依托鲁化生产大系统建设，竖炉还原部分为新建装置。爆晓煤气空气图2BL法生产海绵铁半工业性试验工艺流程图Fig.2Flowchartofsemi-commercialtestingBLdirectreductionforDRI德士古煤气化是一种以水煤浆和氧气为进料的加压气流床气化工艺，主要工艺特点是:1)煤种适应性较广,可以使用高硫、
