1、无负压供水设备工作原理1、微机设定给水泵工作压力，即用户用水压力。生活给水时，设备运行在低压变频状态，由变频器时刻监控管网压力，对反馈值和设定值进行运算和比较计算，若网管压力高于用户所需压力（设定压力）则自动减少输出频率，从而使泵的转速减少，出水量减少。若管网压力低于用户所需压力（设定压力）则自动增加输出频率。从而使泵的转速增加，出水量增加，当一台泵运行满足不了用户需要时，其它各台泵自动投入，以保证用户的使用压力。2、当自来水管网的压力升高到达与用户使用压力时候，变频器经过一段延时后便降低转速直到停机，只有当压力降到某一设定压力值时，变频器才重新开始工作。变频泵组的工作只是满足用户的用水压力与
2、管网压力之差，大大节约了电能。3、当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。当流量调节器内压力升高时，又可以将多余的气体排出流量调节器外，使流量调节器内蓄满水，以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。无负压供水设备工作过程：1、管网压力高于或等于用户压力时当自来水压力高于用户使用压力时，旁路止回阀导通，由自来水直接供给用户用水。用户压力高于或等于设定压力，变频设备不运行，水泵处于停机状态。2、管网压力低于用户压力时变频设备开始运行，水泵处于开始运转。A、管网流量大于等

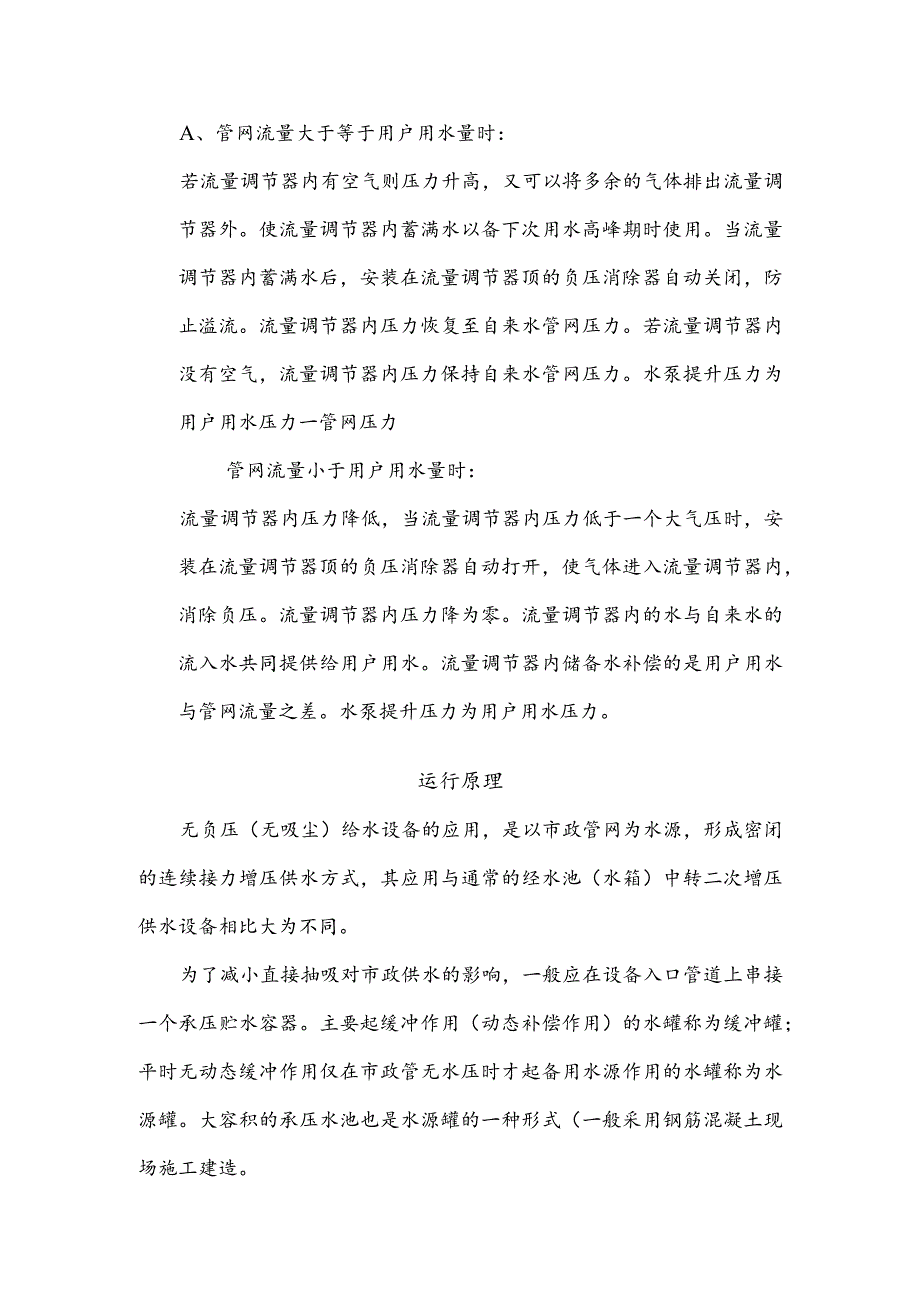

3、于用户用水量时：若流量调节器内有空气则压力升高，又可以将多余的气体排出流量调节器外。使流量调节器内蓄满水以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。流量调节器内压力恢复至自来水管网压力。若流量调节器内没有空气，流量调节器内压力保持自来水管网压力。水泵提升压力为用户用水压力一管网压力管网流量小于用户用水量时：流量调节器内压力降低，当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。流量调节器内压力降为零。流量调节器内的水与自来水的流入水共同提供给用户用水。流量调节器内储备水补偿的是用

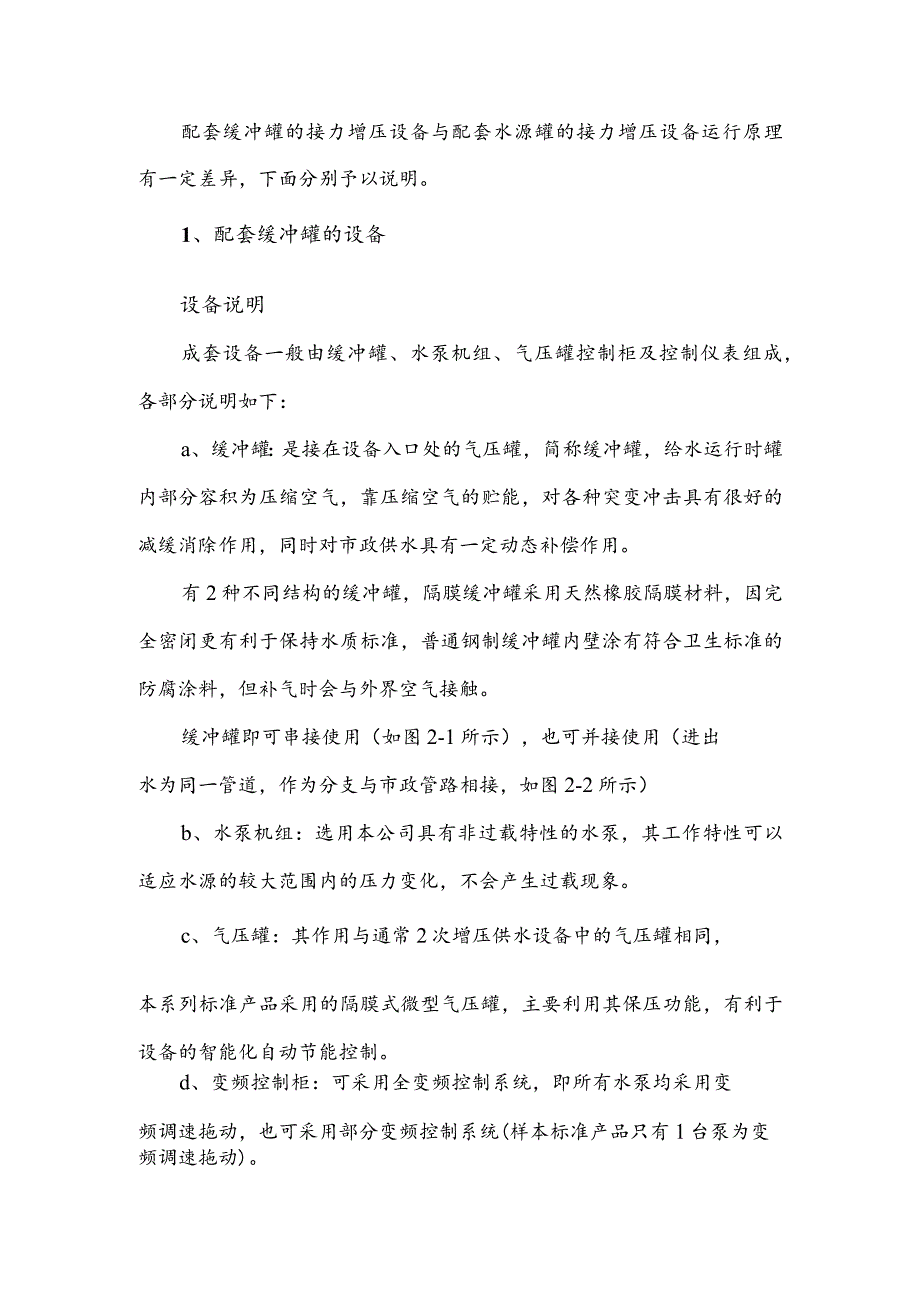

4、户用水与管网流量之差。水泵提升压力为用户用水压力。运行原理无负压（无吸尘）给水设备的应用，是以市政管网为水源，形成密闭的连续接力增压供水方式，其应用与通常的经水池（水箱）中转二次增压供水设备相比大为不同。为了减小直接抽吸对市政供水的影响，一般应在设备入口管道上串接一个承压贮水容器。主要起缓冲作用（动态补偿作用）的水罐称为缓冲罐；平时无动态缓冲作用仅在市政管无水压时才起备用水源作用的水罐称为水源罐。大容积的承压水池也是水源罐的一种形式（一般采用钢筋混凝土现场施工建造。配套缓冲罐的接力增压设备与配套水源罐的接力增压设备运行原理有一定差异，下面分别予以说明。1、配套缓冲罐的设备设备说明成套设备一般由
5、缓冲罐、水泵机组、气压罐控制柜及控制仪表组成，各部分说明如下：a、缓冲罐：是接在设备入口处的气压罐，简称缓冲罐，给水运行时罐内部分容积为压缩空气，靠压缩空气的贮能，对各种突变冲击具有很好的减缓消除作用，同时对市政供水具有一定动态补偿作用。有2种不同结构的缓冲罐，隔膜缓冲罐采用天然橡胶隔膜材料，因完全密闭更有利于保持水质标准，普通钢制缓冲罐内壁涂有符合卫生标准的防腐涂料，但补气时会与外界空气接触。缓冲罐即可串接使用（如图2-1所示），也可并接使用（进出水为同一管道，作为分支与市政管路相接，如图2-2所示）b、水泵机组：选用本公司具有非过载特性的水泵，其工作特性可以适应水源的较大范围内的压力变化，
6、不会产生过载现象。c、气压罐：其作用与通常2次增压供水设备中的气压罐相同，本系列标准产品采用的隔膜式微型气压罐，主要利用其保压功能，有利于设备的智能化自动节能控制。d、变频控制柜：可采用全变频控制系统，即所有水泵均采用变频调速拖动，也可采用部分变频控制系统(样本标准产品只有1台泵为变频调速拖动)。e、旁通管路：如果市政供水平时能够满足水压要求，仅在供水高峰时压力不足，可加载旁通管路，可使市政下拉供水与增压供水实现自动切换运行用户网文最拄制餐I ；8B2-1象冲集 M市取水q图2-2冲并震图2-1,2-2所示的应用系统管路图(1)当市政管网高压时，设备处于停机状态，市政水源过缓冲罐、旁通管路直接
7、向用户管网供水。（2）当市政管网欠压时，设备自动启动，在原不水压基础上变频调速增压（恒压）供水，由于是按“差多少，补多少”的原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。运行过程中密闭的缓冲罐相当一段管路，新鲜卫生的自来淼不断流过水源罐，不会遭受外界污染。（3）设备运行中，缓冲罐部分容积为压缩空气（其压力与市政水压相同），因而贮存了一定压力势能，靠此贮能可大大减缓各种冲击对市政水源的影响，同时对市政供水具有动态的削峰补偿作用。当市政服务压力从P2降至Pi时，缓冲罐提供的最大补偿水量与缓冲罐总容积关系为：V#=（1-P1P2）V总=KV总V#一供水高峰市政压力从
8、P2降至P1期间水源罐给出的补偿水量（m3）Pl-市政供水高峰期最低压力（绝对压力）P2市政供水高峰期前的压力（绝对压力）V总一水源罐的总容积（m3）例：供水高峰期，市政水源压力从20mH2降至mH2。，则在该期间水源罐给出的补偿水量为V#=（1-15/30）V总=0.5V总（?）,占总容积的50%。显然这是一种切实有效的动态补偿作用，如果所有用户的增压设备均具有这种补偿作用，则总体上对市政供水可起到一定削峰填谷的效果，高峰期间管网服务压力不至于下降得太低。（4）缓冲罐上配有控制仪表，当市政管网压力低于设定下限值时可自动停机（禁止运行），防止过度抽吸市政水源及防止抽水运行。2、配套水源罐的设备
9、设备说明成套设备一般由自动隔离阀（选购件）、水源罐（或承压水池）、水泵机组、气压罐、变频控制柜（含控制仪表）组成。各部分说明如下：a、自动隔离阀或节流装置（选购件）：用于隔离市政水源，可任意设定动作压力，当市政水源压力低于该值时，隔离装置动作，切换到水源罐或承压水池供水。也可考虑使用廉价的节流装置代替隔离阀，限制最大进水流量，供水不足部分靠水源罐补偿。b、水源罐：给水运行时罐内全部容积充满了水，由于无压缩空气贮能，对各种冲击的缓冲作用和对市政水源的动态补偿效果不如缓冲罐。但当市政水源压力太低，水源罐出水（供水）大于进水量时，罐内贮水容积可全部用来补偿市政水源的不足。水源罐提供补偿水量期间，靠真
10、空抑制器使空气自动进入罐体，可避免对高下管网造成负压抽吸作用（即所谓无负压无吸程）。水源罐只能串接在进水管路中使用。c、承压水池：一般为钢筋混凝土结构，与水源罐工作原理相同，因其容积大，对市政供水具有很好的削峰填谷作用，适用于全国各地各种市政水源情况。当市政供水管网因故停水期间可由承压水池提供一定时间的供水水源，适用于客户要求高可靠供水的场合。d、水泵机组：选用本公司具有非过载特性的水泵，其工作特性可适应市政水源的较大范围内的压力变化，不会产生过载现象。e、气压罐：其作用与通常2次增压供水设备中的气压罐相同，标准产品设计中采用隔膜微型气压罐，主要利用其保压功能，有利于设备的智能化自动节能控制。
11、f、变频控制柜：可选择采用全变频技术方案，即所有水泵均采用变频拖动，也可采用部分变频技术方案(只有一台泵为变频调速拖动)。g、旁通管路：如果市政供水平时满足水气要求，仅在供水高峰时压力不足，可加载旁通管路，使市政直接供水与增压供水自动切换运行。育幼连，XH用户网水*卦或承压杓k;仝佳箧同蚪曳控制柜运行说明图示的应用系统管路图(1)当市政管网高压时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户管网供水。(2)当市政管网欠压时，设备自动启动，在原有水压基础上变频调速增压(恒压)供水，由于按“差多少，补多少”原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。
12、运行过程中密闭的海洋法罐只相当于一段管路，新鲜卫生的自来水不断流过水源罐（或承压水池），不会遭受外界污染。（3）当市政水源压力太低，自来水进水小于设备供水（水源罐出水）时，靠水源罐贮水容积来补偿市政水源的不足。水源罐提供的最大补偿水量与水源罐总容积相同V补=V总。水源罐提供补偿水量期间，靠真空抑制（自动进、排气阀），使空气自动进入罐体，可避免对市政管网造成负面抽吸作用（即所谓无负压无吸程），并可保证水源罐容积全部被有效利用。（4）为进一步减小直接抽吸对市政水源的影响，可选购一只水源隔离阀及控制仪表，从而可任意设定允许抽吸的最低压力，当市政水源入口压力降到允许抽吸的最低压力时，水源隔离装轩会自动启动，设备将切换到以补偿罐为水源自动供水。也可考虑选购廉价的节流装置代替隔离阀，限制自来水进水流量，供水不足部分靠水源罐补偿。（5）市政水源因故停水且水源罐贮水也己消耗完，设备会自动停机（禁止运行）。水源正常后自动恢复运行。
