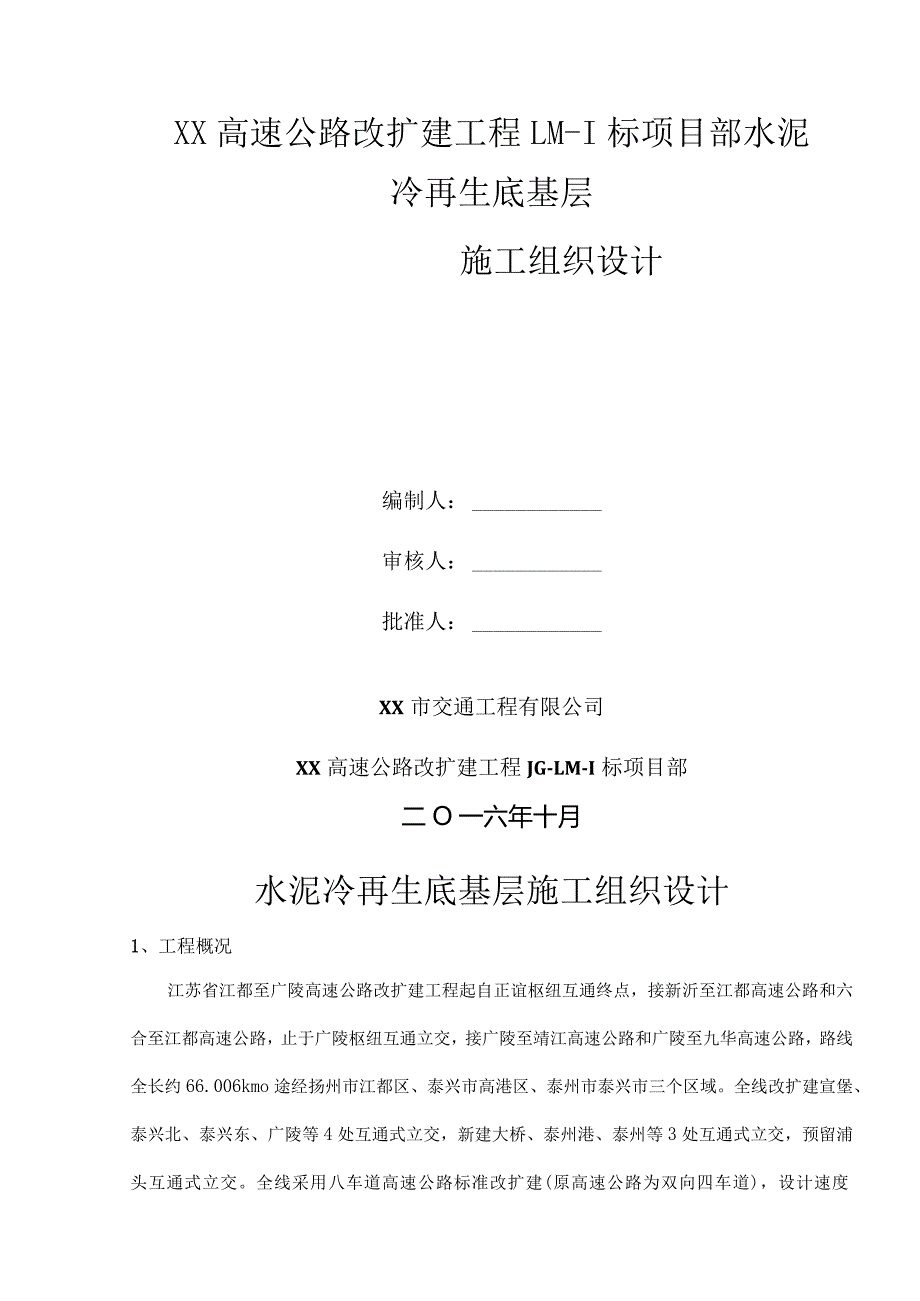

1、XX高速公路改扩建工程LM-I标项目部水泥冷再生底基层施工组织设计编制人：审核人：批准人：XX市交通工程有限公司XX高速公路改扩建工程JG-LM-I标项目部二O一六年十月水泥冷再生底基层施工组织设计1、工程概况江苏省江都至广陵高速公路改扩建工程起自正谊枢纽互通终点，接新沂至江都高速公路和六合至江都高速公路，止于广陵枢纽互通立交，接广陵至靖江高速公路和广陵至九华高速公路，路线全长约66.006kmo途经扬州市江都区、泰兴市高港区、泰州市泰兴市三个区域。全线改扩建宣堡、泰兴北、泰兴东、广陵等4处互通式立交，新建大桥、泰州港、泰州等3处互通式立交，预留浦头互通式立交。全线采用八车道高速公路标准改扩建

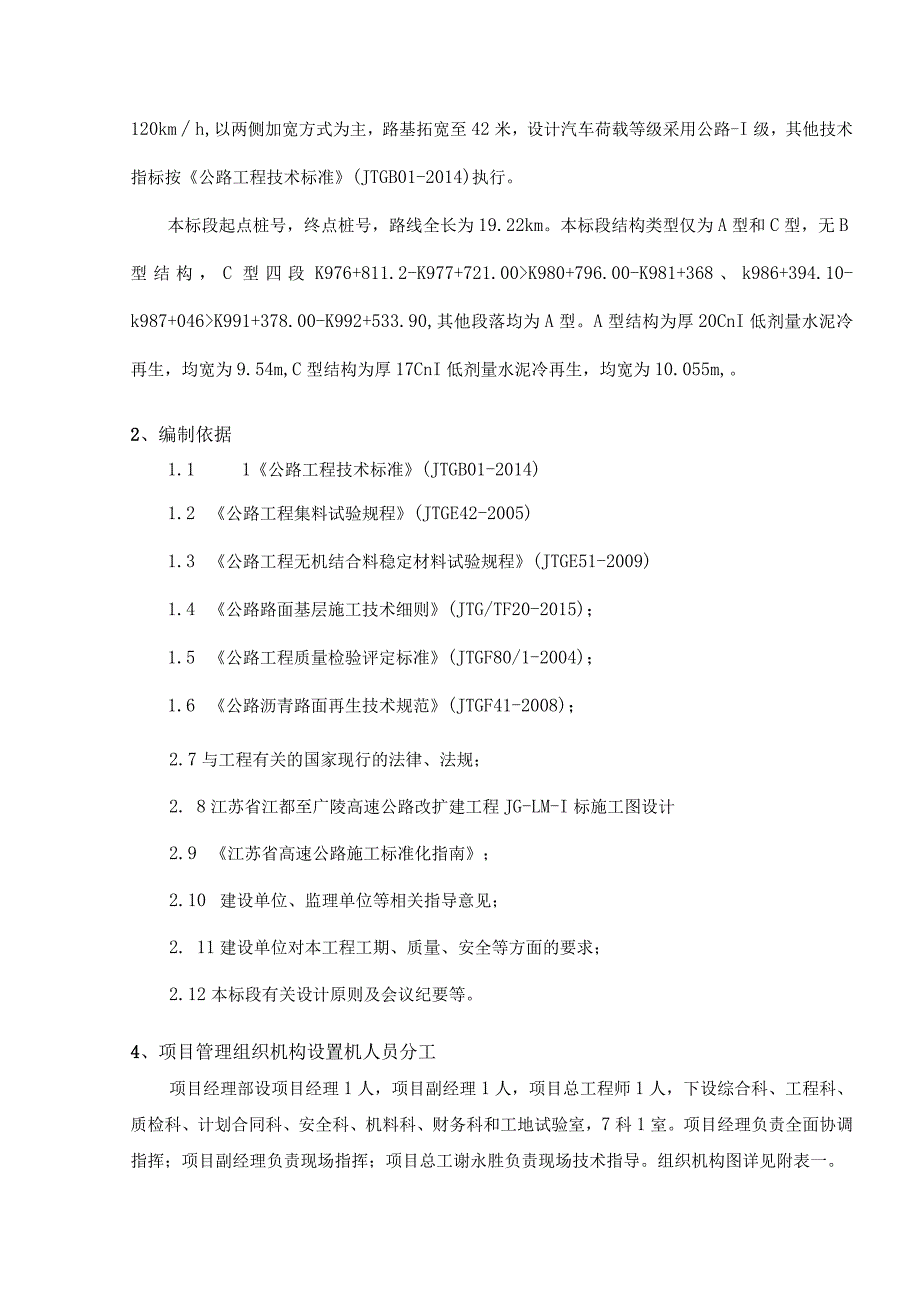

2、(原高速公路为双向四车道)，设计速度120kmh,以两侧加宽方式为主，路基拓宽至42米，设计汽车荷载等级采用公路-I级，其他技术指标按公路工程技术标准(JTGB01-2014)执行。本标段起点桩号，终点桩号，路线全长为19.22km。本标段结构类型仅为A型和C型，无B型结构，C型四段K976+811.2-K977+721.00K980+796.00-K981+368、k986+394.10-k987+046K991+378.00-K992+533.90,其他段落均为A型。A型结构为厚20CnI低剂量水泥冷再生，均宽为9.54m,C型结构为厚17CnI低剂量水泥冷再生，均宽为10.055m,。2
3、、编制依据1.1 1公路工程技术标准(JTGB01-2014)1.2 公路工程集料试验规程(JTGE42-2005)1.3 公路工程无机结合料稳定材料试验规程(JTGE51-2009)1.4 公路路面基层施工技术细则(JTG/TF20-2015)；1.5 公路工程质量检验评定标准(JTGF80/1-2004)；1.6 公路沥青路面再生技术规范(JTGF41-2008)；2.7与工程有关的国家现行的法律、法规；2. 8江苏省江都至广陵高速公路改扩建工程JG-LM-I标施工图设计2.9 江苏省高速公路施工标准化指南；2.10 建设单位、监理单位等相关指导意见；2. 11建设单位对本工程工期、质量、

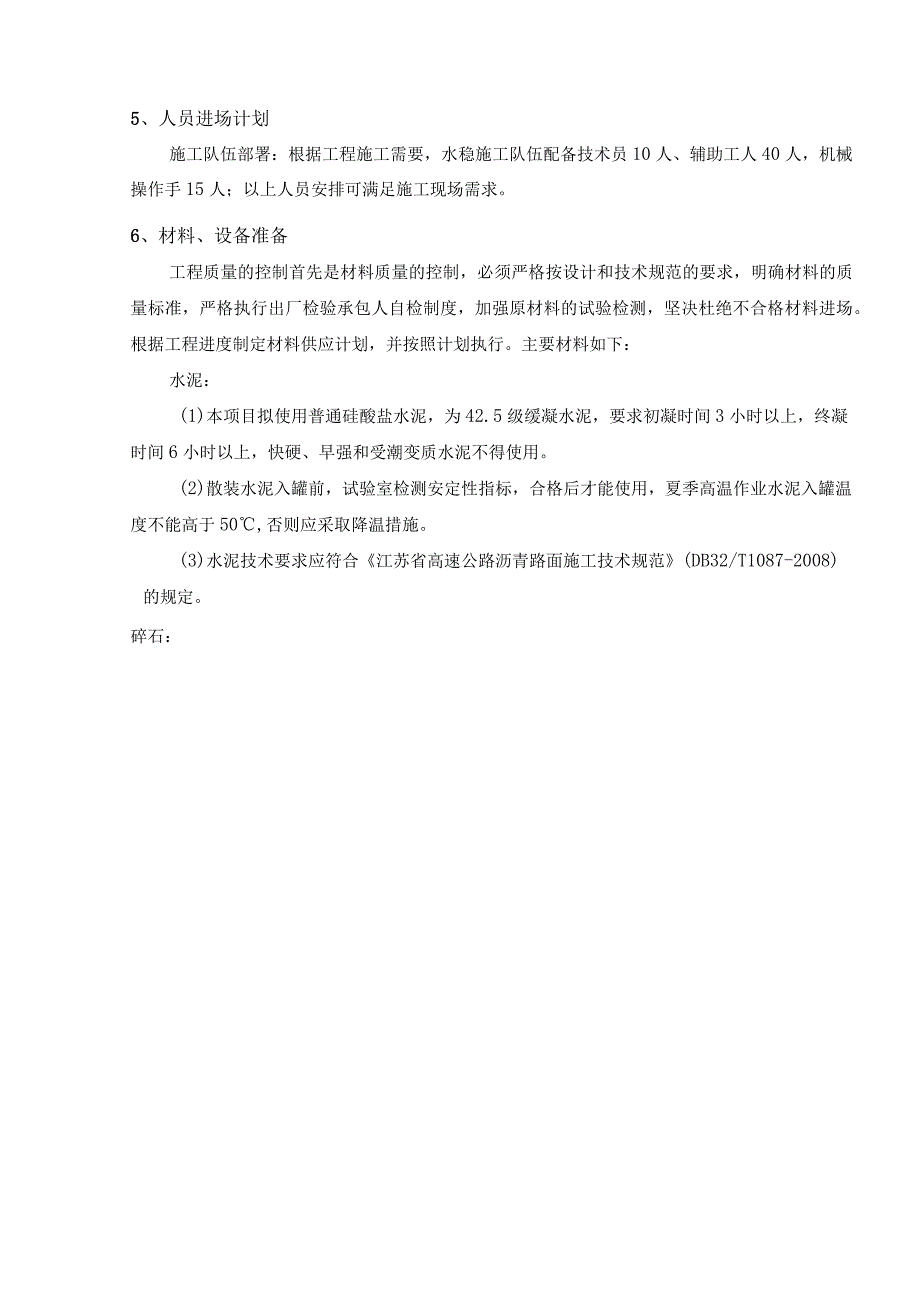

4、安全等方面的要求；2.12本标段有关设计原则及会议纪要等。4、项目管理组织机构设置机人员分工项目经理部设项目经理1人，项目副经理1人，项目总工程师1人，下设综合科、工程科、质检科、计划合同科、安全科、机料科、财务科和工地试验室，7科1室。项目经理负责全面协调指挥；项目副经理负责现场指挥；项目总工谢永胜负责现场技术指导。组织机构图详见附表一。5、人员进场计划施工队伍部署：根据工程施工需要，水稳施工队伍配备技术员10人、辅助工人40人，机械操作手15人；以上人员安排可满足施工现场需求。6、材料、设备准备工程质量的控制首先是材料质量的控制，必须严格按设计和技术规范的要求，明确材料的质量标准，严格执行
5、出厂检验承包人自检制度，加强原材料的试验检测，坚决杜绝不合格材料进场。根据工程进度制定材料供应计划，并按照计划执行。主要材料如下：水泥：(1)本项目拟使用普通硅酸盐水泥，为42.5级缓凝水泥，要求初凝时间3小时以上，终凝时间6小时以上，快硬、早强和受潮变质水泥不得使用。(2)散装水泥入罐前，试验室检测安定性指标，合格后才能使用，夏季高温作业水泥入罐温度不能高于50,否则应采取降温措施。(3)水泥技术要求应符合江苏省高速公路沥青路面施工技术规范(DB32/T1087-2008)的规定。碎石：碎石的最大粒径为31.5mm,根据实际需要，选取粒径9.5-31.5mm4.759.5mm2.364.75
6、m或0-2.36mm中任意一种或两种规格料进行配合比设计。碎石压碎值应不大于28%,粗集料针片状含量应不大于18%（宜不大于15%）水稳主要施工机械设备序号设备名称型号规格生产能力数量（台）1水稳拌和机WDB700型700T/H12摊铺机三一重工23双钢轮压路机DDllOIlT14单钢轮振动压路机徐工XS26326T25单钢轮振动压路机柳工CLG62222T16胶轮压路机徐工XP30130T27装载机ZL505T38洒水车东风IOT29自卸汽车/30T20主要试验检测仪器序号设备名称型号规格数量1水泥胶砂搅拌机JJ-512水泥净浆搅拌机NJ-160A13水泥标准养护箱SHBY-40B14全自动
7、压力试验机DY208JX15水泥胶砂试件报实台ZS-1516雷氏测定仪及附件/17标准稠度测定仪/18水准仪DSZ219全站仪DTS-200110沛一箱FZ-31A111光电液塑限测定仪WX-2112针片状规准仪/113压碎值试脸仪/114方孔筛/115电热鼓风恒温干燥箱101-3A116震击式标准振筛机ZBSX-92A117砂当量电动试脸仪SD-C118游标卡尺0-200mm119高低温恒温水浴HWY-30120软化点试脸仪SYD-2806E121针入度试脸仪SYD-2801E122沥青延度试脸器SYD-4508C123马歇尔电动击实仪ZMJ-S124电热鼓风干燥箱101-3A125电热鼓风
8、干燥箱101-3A126数显全自动沥青混合料拌和机BH-20127旋转压实仪AFG1C128混合沥青料稳定度测定仪DF-5129数显沥青混合料理论最大相对密度仪HLM-2S130标准恒温水浴CF-C131沥青混合料分离器TDL-5A132全自动沥青混合料抽提仪LLC-30133路面材料强度试脸机TLD-127S134电动液压脱模器TDL-YT200135电动重型击实仪DZY-II136压力试脸机TYE-2000B137全自动标准养护恒温恒湿控制仪FHBS138路面平整度仪XLPY-G139摆式摩擦系数测定仪BM-III140渗水仪HDSS-II141构造深度仪PS-1142贝克曼梁/1433米
9、直尺JZC-G2144取芯机HZ-20145游标卡尺0200mm146电子天平CP214147电子天平WT20002K148电子天平WT15000XE149静水天平WT50001SF150电子天平WT15000XJE151电子天平WT150001XE152酸碱滴定设备/153塌落度桶/154百分表/155李氏比重瓶250ml156电炉157灌砂筒/158钢直尺600mm159温度计/160温湿度计/161水泥标准制度用水器250ml162沥青8字模及模底/163沥青比重瓶20ml164量筒2000ml165水稳无侧限抗压试模0150166水泥砂抗压试模150*150*150167水泥胶砂试模4
10、0*40*160168马歇尔试模101.6*63.5169移液管10ml170锥形瓶250ml171烧杯500ml172容量瓶500ml173电热鼓风干燥箱101-4A17、资金流动计划为保证工程的顺利实施，在工程实施前期，除了业主支付的开工预付款外，本公司将投入适当的资金做保障，确保工程在实施期间所需的人员材料和设备及时到位，确保工程施工的顺利展开。在工程实施过程中，对业主支付的中期工程进度款，实行专款专用。业主支付的工程进度款是材料周转和工程实施的重要保证，必须做到专款专用，不得挪作他用。在施工过程中，如果由于计量款下达不及时造成工程资金周转困难时，本公司将会及时投入一定量的资金，用于购买
11、施工用原材料及其他周转资金，以保证在施工过程中不停工待料，解决工程施工中的实际困难，以确保本工程的施工质量和进度。8、施工进度计划根据本工程合同工期及建设单位下达的节点计划要求，结合现场实际情况，本工程水泥冷再生底基层北侧计划于2016年12月底前完成。9、施工方法及措施9.1 路基交验1 .路基交验程序路基交验时由项目办、项目办中心试验室、监理单位、施工单位的负责人必须同时参加。复测过程中发现问题，应按规范要求处理到位。2 .路基交验内容及要求线形和外形尺寸：线形控制应根据设计提供的导线点，在加密后用全站仪检测路基中桩是否偏位；纵面高程：严格控制路基顶面高程，水准点高程应闭合，精度必须满足规
12、范要求。一般路段单幅路基每IOm检测一个断面，每个断面每5m检测一处，互通区匝道高程检测频率应加密。平整度、横坡：平整度用三米直尺按规范要求逐段检测；对填方路基、主线弯道路段、互通区匝道的横坡及边坡坡率应重点检测。弯沉值：弯沉检测前，应对全线路基进行一次全面检查，“弹簧”路段必须进行换填。凡是路基弯沉值超标的路段，必须由路基施工单位进行处理，经重新检测合格后方可交验。压实度：质监机构在对路基进行交工检测时，按规范及设计要求进行压实度检测。对压实度达不到要求的路段，要求路基施工单位进一步碾压，直至达到要求，以切实加强对路基压实度的控制。桥台台背填筑：对桥台台背填筑质量尤其控制严格，检查施工记录，
13、核验填筑速率，并对有高填方桥台台背查询沉降观测数据,满足施工条件后方可施工。9.2下承层的准备：路基外形检查路基外形检查内容有弯沉、高程、中线偏位、宽度、横坡度和平整度。外观检查中，有松散等路段，应进行返工处理。对于裂缝应作相应封闭处理，裂缝严重路段应作返工处理。强度检查（1）碾压检查：用胶轮压路机以低档速度沿路基表面作全面检查（碾压3-4遍），不得有松散和弹簧现象。如表土过干、表面松散应适当洒水碾压密实；如发生弹簧现象，应采取开挖晾晒、换土、掺石灰或粒料等措施进行处理。（2）弯沉检查：按规定频率检查路基表面回弹弯沉，按测试算出代表弯沉值，不大于设计算得的允许值。（3）路基质量应符合公路工程质量检验评定标准（JTGF80/1-2004）的要求。（4）测量准备a、首先恢复边线。直线段每IOnl定设边桩，平曲线段超高及弯道处中边桩每5m设一桩。根据以往经验初步确定的松铺系数和设计高程计算出结构层松铺的厚度。b、边线按路面设计宽度及设计标高设置控制桩，在控制桩上划出结构层设计高和松铺厚度，在控制桩的一端打入钢筋桩，把拉力器一端固定在钢筋桩上，另一端固定好钢丝绳，然后牵拉钢丝绳，使拉力器拉力达到800N以上，钢丝绳长度以每施工流水作业段Ioo
