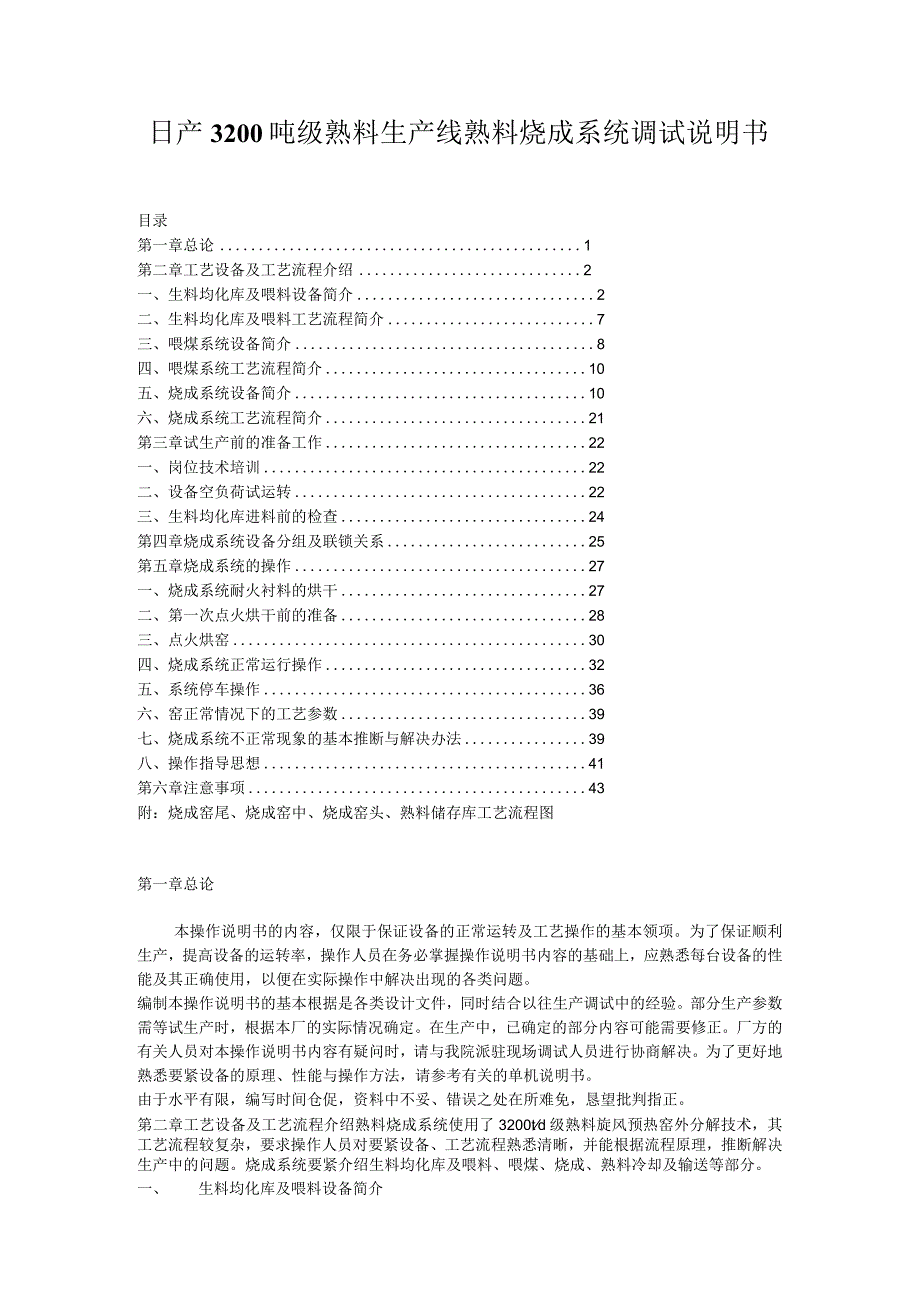

1、日产3200吨级熟料生产线熟料烧成系统调试说明书目录第一章总论1第二章工艺设备及工艺流程介绍2一、生料均化库及喂料设备简介2二、生料均化库及喂料工艺流程简介7三、喂煤系统设备简介8四、喂煤系统工艺流程简介10五、烧成系统设备简介10六、烧成系统工艺流程简介21第三章试生产前的准备工作22一、岗位技术培训22二、设备空负荷试运转22三、生料均化库进料前的检查24第四章烧成系统设备分组及联锁关系25第五章烧成系统的操作27一、烧成系统耐火衬料的烘干27二、第一次点火烘干前的准备28三、点火烘窑30四、烧成系统正常运行操作32五、系统停车操作36六、窑正常情况下的工艺参数39七、烧成系统不正常现象的
2、基本推断与解决办法39八、操作指导思想41第六章注意事项43附：烧成窑尾、烧成窑中、烧成窑头、熟料储存库工艺流程图第一章总论本操作说明书的内容，仅限于保证设备的正常运转及工艺操作的基本领项。为了保证顺利生产，提高设备的运转率，操作人员在务必掌握操作说明书内容的基础上，应熟悉每台设备的性能及其正确使用，以便在实际操作中解决出现的各类问题。编制本操作说明书的基本根据是各类设计文件，同时结合以往生产调试中的经验。部分生产参数需等试生产时，根据本厂的实际情况确定。在生产中，已确定的部分内容可能需要修正。厂方的有关人员对本操作说明书内容有疑问时，请与我院派驻现场调试人员进行协商解决。为了更好地熟悉要紧设

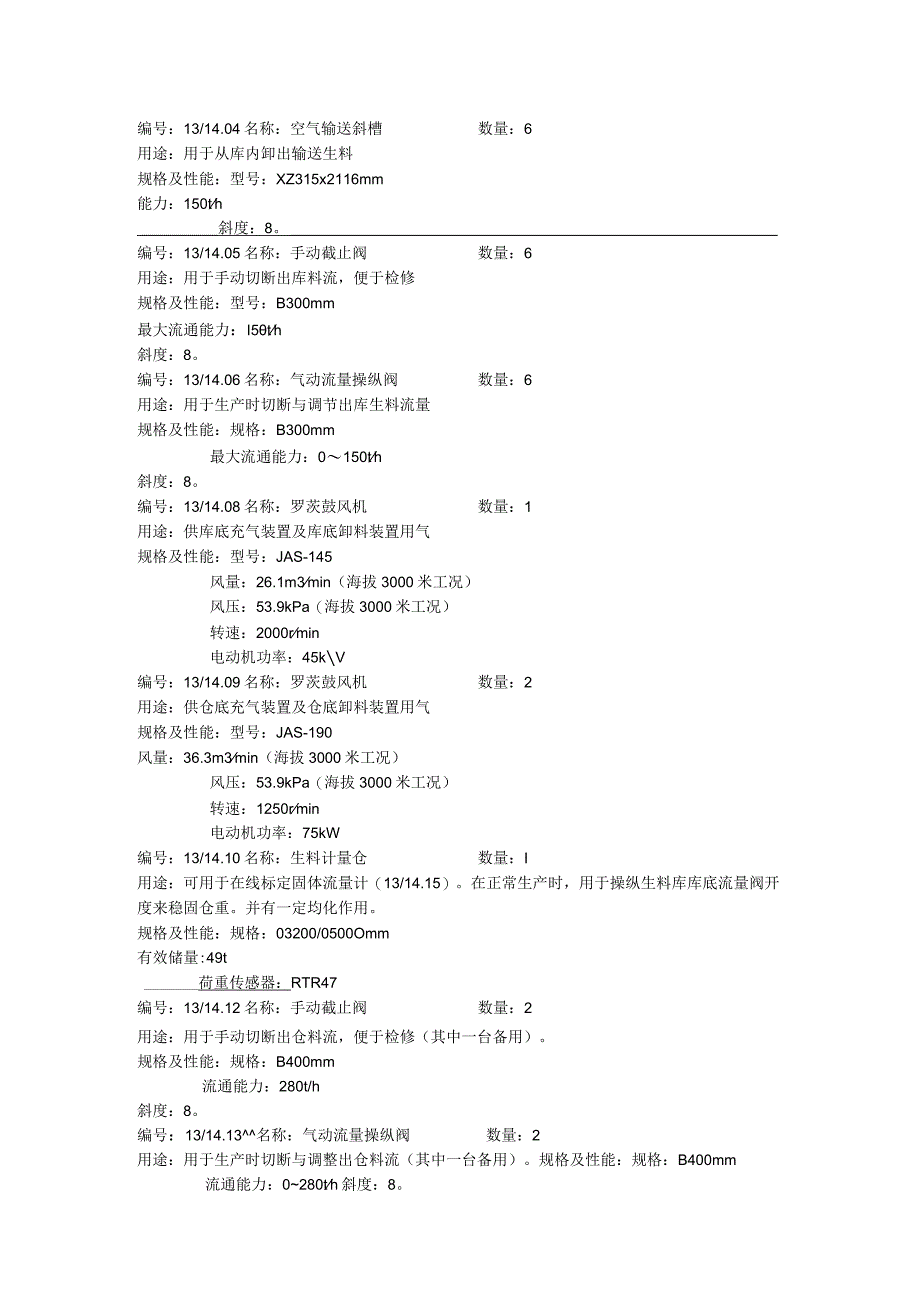

3、备的原理、性能与操作方法，请参考有关的单机说明书。由于水平有限，编写时间仓促，资料中不妥、错误之处在所难免，恳望批判指正。第二章工艺设备及工艺流程介绍熟料烧成系统使用了3200td级熟料旋风预热窑外分解技术，其工艺流程较复杂，要求操作人员对要紧设备、工艺流程熟悉清晰，并能根据流程原理，推断解决生产中的问题。烧成系统要紧介绍生料均化库及喂料、喂煤、烧成、熟料冷却及输送等部分。一、生料均化库及喂料设备简介编号：13/14.04名称：空气输送斜槽数量：6用途：用于从库内卸出输送生料规格及性能：型号：XZ315x2116mm能力：150th斜度：8。编号：13/14.05名称：手动截止阀数量：6用途：
4、用于手动切断出库料流，便于检修规格及性能：型号：B300mm最大流通能力：I5th斜度：8。编号：13/14.06名称：气动流量操纵阀数量：6用途：用于生产时切断与调节出库生料流量规格及性能：规格：B300mm最大流通能力：0150th斜度：8。编号：13/14.08名称：罗茨鼓风机数量：1用途：供库底充气装置及库底卸料装置用气规格及性能：型号：JAS-145风量：26.1m3min（海拔3000米工况）风压：53.9kPa（海拔3000米工况）转速：2000rmin电动机功率：45kV编号：13/14.09名称：罗茨鼓风机数量：2用途：供仓底充气装置及仓底卸料装置用气规格及性能：型号：JAS
5、-190风量：36.3m3min（海拔3000米工况）风压：53.9kPa（海拔3000米工况）转速：1250rmin电动机功率：75kW编号：13/14.10名称：生料计量仓数量：I用途：可用于在线标定固体流量计（13/14.15）。在正常生产时，用于操纵生料库库底流量阀开度来稳固仓重。并有一定均化作用。规格及性能：规格：03200/0500Omm有效储量:49t荷重传感器：RTR47编号：13/14.12名称：手动截止阀数量：2用途：用于手动切断出仓料流，便于检修（其中一台备用）。规格及性能：规格：B400mm流通能力：280t/h斜度：8。编号：13/14.13名称：气动流量操纵阀数量：

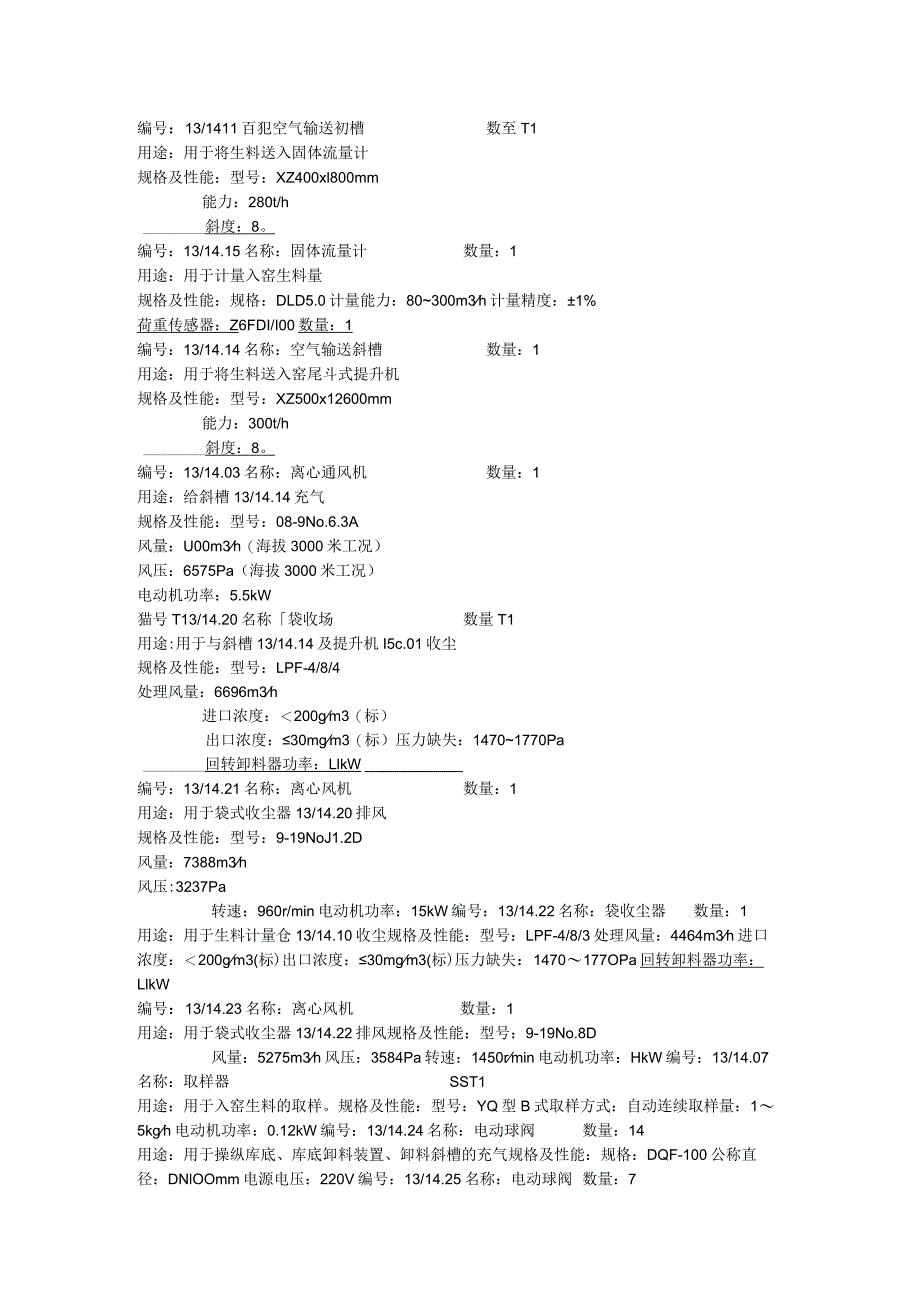

6、2用途：用于生产时切断与调整出仓料流（其中一台备用）。规格及性能：规格：B400mm流通能力：0280th斜度：8。编号：13/1411百犯空气输送初槽数至T1用途：用于将生料送入固体流量计规格及性能：型号：XZ400xl800mm能力：280t/h斜度：8。编号：13/14.15名称：固体流量计数量：1用途：用于计量入窑生料量规格及性能：规格：DLD5.0计量能力：80300m3h计量精度：1%荷重传感器：Z6FDI/I00数量：1编号：13/14.14名称：空气输送斜槽数量：1用途：用于将生料送入窑尾斗式提升机规格及性能：型号：XZ500x12600mm能力：300t/h斜度：8。编号：1
7、3/14.03名称：离心通风机数量：1用途：给斜槽13/14.14充气规格及性能：型号：08-9No.6.3A风量：U00m3h（海拔3000米工况）风压：6575Pa（海拔3000米工况）电动机功率：5.5kW猫号T13/14.20名称袋收场数量T1用途:用于与斜槽13/14.14及提升机I5c.01收尘规格及性能：型号：LPF-4/8/4处理风量：6696m3h进口浓度：200gm3（标）出口浓度：30mgm3（标）压力缺失：14701770Pa回转卸料器功率：LlkW编号：13/14.21名称：离心风机数量：1用途：用于袋式收尘器13/14.20排风规格及性能：型号：9-19NoJ1.2
8、D风量：7388m3h风压:3237Pa转速：960r/min电动机功率：15kW编号：13/14.22名称：袋收尘器数量：1用途：用于生料计量仓13/14.10收尘规格及性能：型号：LPF-4/8/3处理风量：4464m3h进口浓度：200gm3(标)出口浓度：30mgm3(标)压力缺失：1470177OPa回转卸料器功率：LlkW编号：13/14.23名称：离心风机数量：1用途：用于袋式收尘器13/14.22排风规格及性能：型号：9-19No.8D风量：5275m3h风压：3584Pa转速：1450rmin电动机功率：HkW编号：13/14.07名称：取样器SST1用途：用于入窑生料的取样
9、。规格及性能：型号：YQ型B式取样方式：自动连续取样量：15kgh电动机功率：0.12kW编号：13/14.24名称：电动球阀数量：14用途：用于操纵库底、库底卸料装置、卸料斜槽的充气规格及性能：规格：DQF-100公称直径：DNlOOmm电源电压：220V编号：13/14.25名称：电动球阀数量：7用途：用于操纵库底、库底卸料装置、卸料斜槽的充气规格及性能：规格：DQF-80公称直径：DN80mm电源电压：220V新号T15c.01名称：飞反提升机数量：1用途：用于输送入窑生料规格及性能：型号：N-TGD800x104720mm能力：200th(Nor.),280th(Max.)电动机：2x
10、90kW慢转减速电动机：3kW编号：15c.02名称：空气输送斜槽数量：1用途：用于输送入窑生料规格及性能：型号：XZ400x5488mm能力：280t/h斜度：10。编号：l5c.03名称：离心式风机数量：1用途：给斜槽15c.02充气规格及性能：型号：8-09No.63A风量：460m3h(海拔3000米工况)风压：6575Pa(海拔3000米工况)电动机功率：5.5kW编号：15c.04名称：回转锁风下料器数量：1用途：用于锁风下料规格及性能：规格：630800mm能力：280t/h物料温度：120C气体温度：500C电动机功率：5.5kW编号：15c.05名称：电动闸板阀数量：1用途：
11、用于回转式锁风卸料器检修规格及性能：规格：500500mm能力：280t/h物料温度：120C气体温度:500C电动机功率：1.5kW二、生料均化库及喂料工艺流程简介生料在均化库顶由斜槽输送入库，入库的生料在库内水平层状分布。当库底卸料时“漏斗”状料流垂直切割各料层，达到重力均化卸出生料。均化库设六个卸料口，库底就有六大卸料区。一个大卸料区围绕一个卸料口，又分成两个小区，卸料口出料时，这两个小区是轮换充气的。均化库卸料要求是，通过库中心直线的两个卸料口同时卸料，卸料时间是可调的，通常初定为20分钟，对每个小区对应充气时间是10分钟。这对卸料口卸料20分钟，换下一对卸料口卸料20分钟，再换到第三
12、对卸料口卸料20分钟。完成一个卸料周期为1小时。库底卸料是由程序操纵器对各充气管路上的电磁阀操纵，来达到有序卸料。库底罗茨风机(13/14.08)充气，卸出生料经手动截止阀(13/14.05)、气动流量操纵阀(13/14.06)、后由斜槽(13/14.04)送入计量仓(13/14.10)。正常生产时，计量仓内物料重量操纵库底气动流量操纵阀(13/14.13)开度,维持计量仓料位,为仓下稳固出料提供先决条件。计量仓有两套卸料装置,其中一套备用，每套出料装置上都配有一台手动截止阀(13/14.12)、气动流量操纵阀(13/14.13),计量仓(13/14.10)及其卸料装置由罗茨风机(13/14.
13、09)充气卸料，生料由计量仓通过卸料装置卸出，经固体流量计(13/14.15)计量后，由空气输送斜槽(13/14.14)送至斗式提升机(15c.01)。操作员给定生料喂料量，固体流量计按给定值操纵仓下气动流量操纵阀的开度，使卸出量与给定值一致。在出固体流量计(13/14.15)的溜子上设有取样器(13/14.07)。能够连续取样，对入窑生料进行检测，为烧成操作提供指导。经计量仓卸出的生料，通过空气输送斜槽(13/4.14)、窑尾斗式提升机(15c.01)、空气输送斜槽(15c.02)、回转式锁风卸料器(15c.04)、直接送入窑尾预热器。计量仓正常生产时，仓内物料是基本稳固的。当仓灌满后，关闭
14、进料阀门，仓底依照正常喂料，能够通过一个时段仓重差，来标定固体流量计，而不影响正常生产。三、喂煤系统设备简介编号:19.10名称：煤粉仓数量：1用途：为窑头与窑尾燃烧器供煤规格及性能：规格：480OnlnI容积：69t编号：19.19用途：用于煤粉仓自然泄压规格及性能：编号：19.16名称：泄压阀数量：11250mm名称：煤粉仓顶袋收尘器数量：I用途：用于煤粉仓与煤粉计量秤的收尘规格及性能：处理气体量：4000m3h型号：LPF-483(M)气体温度：120入口含尘：200gNm3出口含尘：30mgNm3卸灰阀用减速电机功率：1.1kW编号：19.16-1规格及性能：名称：排风机数量：1风量：4000m3/h电动机功率：5.5kW编号：19.11名称:转子计量秤喂煤系统数量：1规格及性能：型号:DRw4.12编号：19.12喂料能力：正常:7.7th,最大:12th电动机（变频调速）功率：7.5kW名称:转子计量秤喂煤系统用途：为窑尾分解炉燃烧器供煤规格及性能：型号：DRW4.12编号：19.12喂料能力:正常最大：17.5t/h电动机（变频调速）功率：7.5kW名称:转子计量秤喂煤系统用途：为分解炉燃烧器供煤规格及性能：型号:DRW4.12编号：19.13喂料能力：正常：11.5t/h,最大：17.5th计量精
