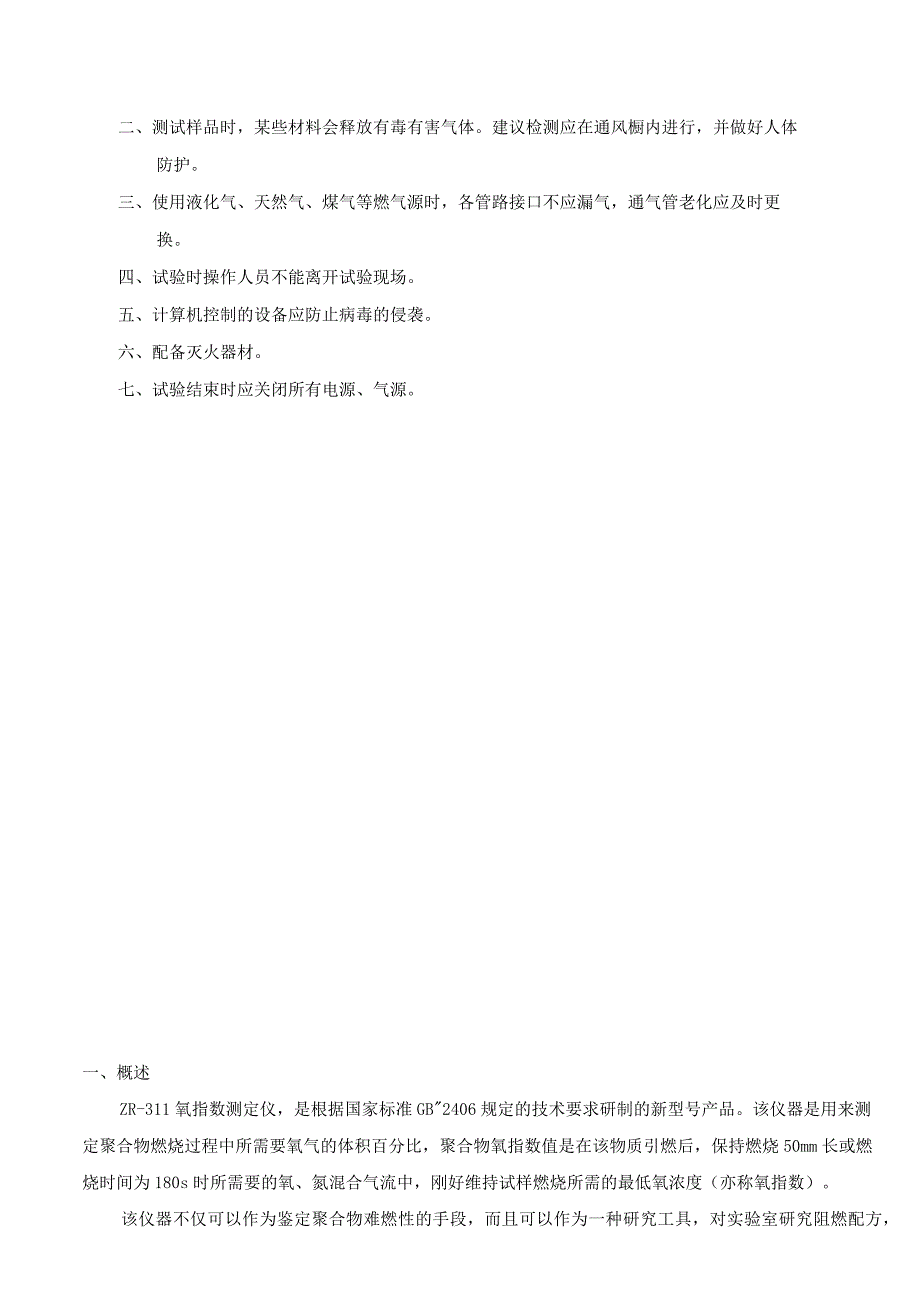

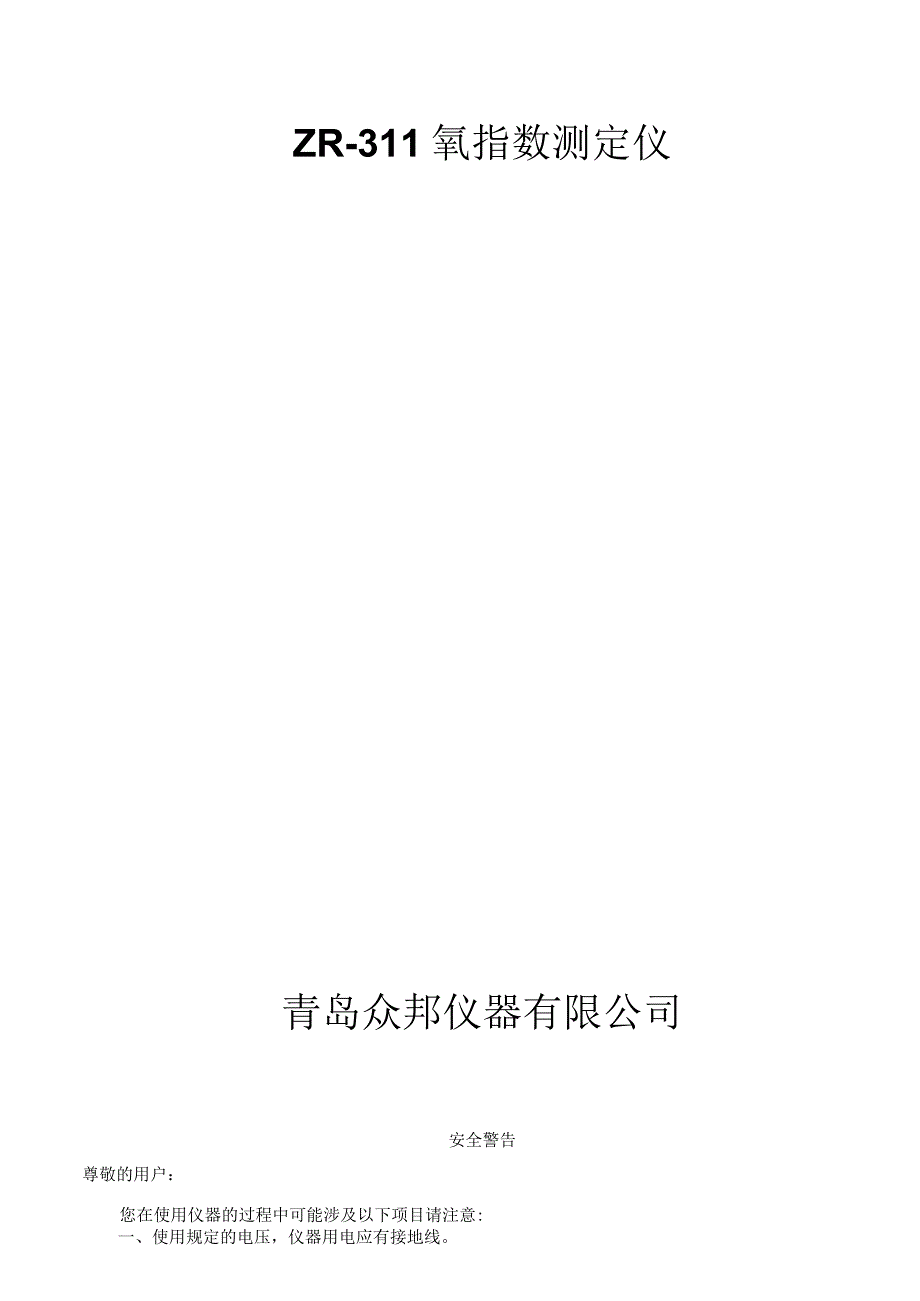

1、ZR-311氧指数测定仪青岛众邦仪器有限公司安全警告尊敬的用户:您在使用仪器的过程中可能涉及以下项目请注意:一、使用规定的电压,仪器用电应有接地线。二、测试样品时,某些材料会释放有毒有害气体。建议检测应在通风橱内进行,并做好人体防护。三、使用液化气、天然气、煤气等燃气源时,各管路接口不应漏气,通气管老化应及时更换。四、试验时操作人员不能离开试验现场。五、计算机控制的设备应防止病毒的侵袭。六、配备灭火器材。七、试验结束时应关闭所有电源、气源。一、概述ZR-311氧指数测定仪,是根据国家标准GB2406规定的技术要求研制的新型号产品。该仪器是用来测定聚合物燃烧过程中所需要氧气的体积百分比,聚合物氧

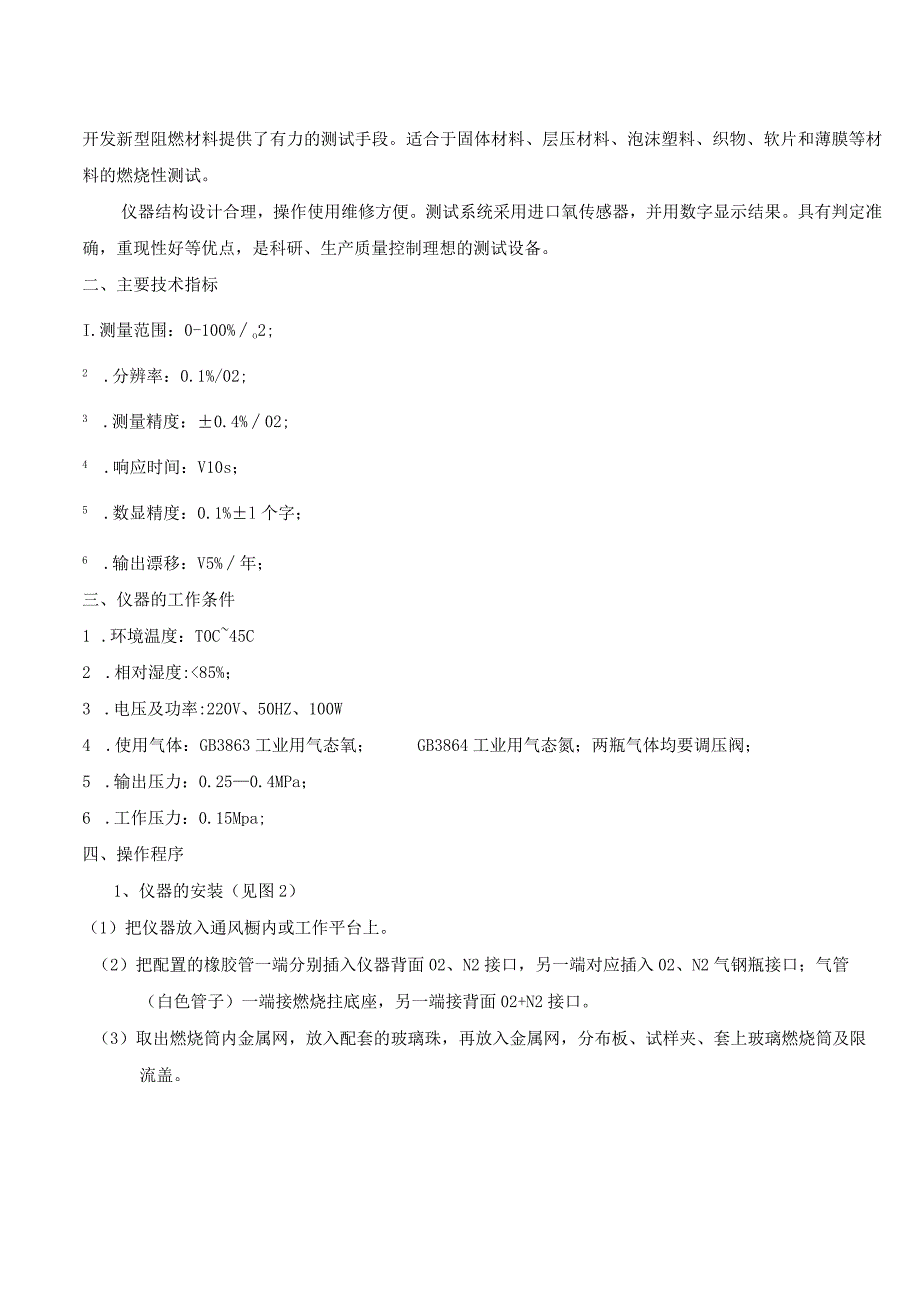

2、指数值是在该物质引燃后,保持燃烧50mm长或燃烧时间为180s时所需要的氧、氮混合气流中,刚好维持试样燃烧所需的最低氧浓度(亦称氧指数)。该仪器不仅可以作为鉴定聚合物难燃性的手段,而且可以作为一种研究工具,对实验室研究阻燃配方,开发新型阻燃材料提供了有力的测试手段。适合于固体材料、层压材料、泡沫塑料、织物、软片和薄膜等材料的燃烧性测试。仪器结构设计合理,操作使用维修方便。测试系统采用进口氧传感器,并用数字显示结果。具有判定准确,重现性好等优点,是科研、生产质量控制理想的测试设备。二、主要技术指标I.测量范围:0-100%o2;2 .分辨率:0.1%/02;3 .测量精度:0.4%02;4 .响

3、应时间:V10s;5 .数显精度:0.1%l个字;6 .输出漂移:V5%年;三、仪器的工作条件1 .环境温度:T0C45C2 .相对湿度:85%;3 .电压及功率:220V、50HZ、100W4 .使用气体:GB3863工业用气态氧;GB3864工业用气态氮;两瓶气体均要调压阀;5 .输出压力:0.250.4MPa;6 .工作压力:0.15Mpa;四、操作程序1、仪器的安装(见图2)(1)把仪器放入通风橱内或工作平台上。(2)把配置的橡胶管一端分别插入仪器背面02、N2接口,另一端对应插入02、N2气钢瓶接口;气管(白色管子)一端接燃烧拄底座,另一端接背面02+N2接口。(3)取出燃烧筒内金属

4、网,放入配套的玻璃珠,再放入金属网,分布板、试样夹、套上玻璃燃烧筒及限流盖。1一玻璃燃烧筒2一试样3试样夹4铜丝筛网5一钢丝筛网6-玻璃珠71分布板8MlOXl螺钉9尼龙管10一氮气接口11一氧气接口12MIOXl螺母2、仪器的校正校正:接通仪器电源,逆时针旋开仪器中心位置的传感器盖,等待读数达到稳定,调节“满度”旋钮使得读数显示为“20.9”,完成后将传感器盖盖上旋紧。开启已知浓度氮气钢瓶总阀并调节减压阀,压力为0.25-0.4MPa;顺时针调节仪器面板右下角“稳压”阀,仪器压力表指示值为0.150.01MPa,逆时针调节右边压力表上方的“流量”旋钮,流量计指示值为10L0.5Lmin,假如

5、氮气纯度为99.999%此时数显表显示的数值为“00.0”,如显示“00.1”则说明氮气纯度不够,氮气瓶中含有一定的氧气,但不影响试验结果,逆时针关闭“稳压”阀。开启氧气钢瓶总阀并调节减压阀,压力为0.25-0.4MPa顺时针调节仪器面板左下角“稳压”阀,仪器压力表指示值为0.150.OIMpa,逆时针调节左边压力表上方的“流量”旋钮,流量计可以达到指示值为IOL0.5Lmin,逆时针关闭“稳压”阀。五、试验步骤1 .取标准试样至少15根,分别在试样的任意一端50mm处划线,将另一端插入燃烧柱内试样夹中。2 .试样类型、尺寸和用途列下表类型型式长宽厚用途基本极限基本极限基本极限偏尺寸偏差尺寸偏

6、差尺寸差自撑材料I80-150100.54+0.25用于模塑材料II100.5用于泡沫材料III10.5用于片材IV70-1506.530.25用于电器用模塑材料或片材非自撑材料V140-552W10.5用于软片或软薄等注:不同形式,不同厚度的式样,测试结果不可比。3 .根据经验或试样在空气中点燃的情况,估计开始的氧浓度。如试样在空气中迅速燃烧,则开始试验时将氧浓度调整为18%左右;在空气中缓慢燃烧或时断时续,则将氧浓度调整为21%左右;若在空气中离开点火源即灭,则将氧浓度调整为至少25%左右。4 .重新打开氮气、氧气“稳压”阀,仪器压力表指示值为0.150.OlMPa并同时调节流量,使氮气、

7、氧气混合流量为10L0.5Lmin(球型浮子看最大直径处),此时数显窗口显示的数值,即为当前的氧浓度值(亦称氧指数值)。若提高氧浓度则增大氧流量,减少氮流量,否则反之,并始终保持压力0.15MPa和总流量10Lmin不变。氧浓度确定后稳定30s,然后用点火器(火焰长度15mm20mm)点燃试样顶端,点火时间根据材料着火快慢而定,最长不超过30s,移出点火器,并立即计时,试样燃烧3min或50mm长所需的最低氧浓度为氧指数。试验结束后关闭电源、气源并清理残留物。5 .总流量的测定:燃烧筒圆面积又流速(4cmlcm)义每分钟/1000=总流量(L)。为了计算操作方便,节约用气量,建议总流量定为Io

8、L较为合适,也就是02N2=10L0.5Lmino注意:做试验之前,必须先将各旋钮旋至最小,防止管路中的气体流量或压力过大,损坏流量计或压力表六、设备的维修1 .仪器长时间不用,应将氧传感器卸下,放入冰箱冷藏室,否则会影响传感器使用寿命。2 .开机前阅读使用说明书和氧指数法国家标准,对正确使用仪器和氧指数值的计算将会有所帮助。3 .新购设备,开始测试的试样,剩余部分最好妥善保存,便于日后对仪器的性能进行比对测试,看氧指数值是否前后有变化。如果超过原精度等级,应考虑更换传感器。七、氧传感器的更换1 .切断电源、气源2 .卸下面板两边螺钉,抓住“稳压”阀旋钮并往外拉动。3 .拔下仪器面板背面中心的三芯插头,逆时针取下氧传感器(端面为五角形),换上新的传感器。并把插头插好,仪器装好。4 .按四(2)条校正满度后即可使用。八、点火器我厂生产的点火器是专为燃烧性系列测试仪器配套使用的产品。具有体积小,调节精细,维修使用方便等特点。使用前需要与煤气罐连接。九、故障的判断及处理方法序号现象原因处理方法备注1仪器面板中间压力表显示压力燃烧柱内有积炭清理2管路不通气N2或。2钢瓶总阀、减压阀未打开或压力不够打开并调节N2或。2稳压阀开到底重新调节3流量调节阀螺杆螺杆不进不退滑丝更换4通气后仪器有较大声响N2或。2稳压阀弹簧移位调整5按四、2要求校正满度未达到传感器老化更换
