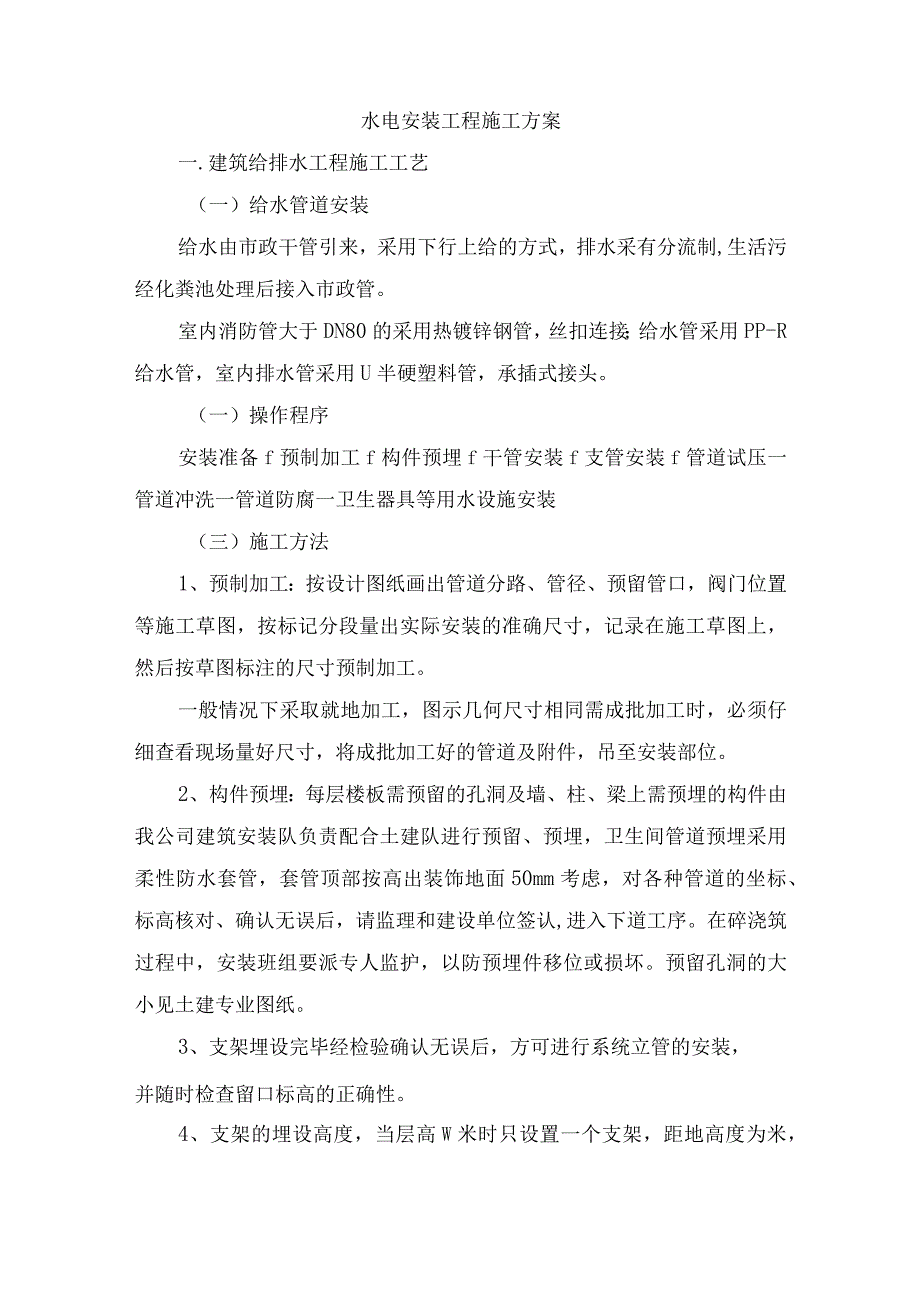

1、水电安装工程施工方案一.建筑给排水工程施工工艺（一）给水管道安装给水由市政干管引来，采用下行上给的方式，排水采有分流制,生活污经化粪池处理后接入市政管。室内消防管大于DN80的采用热镀锌钢管，丝扣连接；给水管采用PP-R给水管，室内排水管采用U半硬塑料管，承插式接头。（一）操作程序安装准备f预制加工f构件预埋f干管安装f支管安装f管道试压一管道冲洗一管道防腐一卫生器具等用水设施安装（三）施工方法1、预制加工：按设计图纸画出管道分路、管径、预留管口，阀门位置等施工草图，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图标注的尺寸预制加工。一般情况下采取就地加工，图示几何尺寸相同需成批
2、加工时，必须仔细查看现场量好尺寸，将成批加工好的管道及附件，吊至安装部位。2、构件预埋：每层楼板需预留的孔洞及墙、柱、梁上需预埋的构件由我公司建筑安装队负责配合土建队进行预留、预埋，卫生间管道预埋采用柔性防水套管，套管顶部按高出装饰地面50mm考虑，对各种管道的坐标、标高核对、确认无误后，请监理和建设单位签认,进入下道工序。在碎浇筑过程中，安装班组要派专人监护，以防预埋件移位或损坏。预留孔洞的大小见土建专业图纸。3、支架埋设完毕经检验确认无误后，方可进行系统立管的安装，并随时检查留口标高的正确性。4、支架的埋设高度，当层高W米时只设置一个支架，距地高度为米，当层高米，W5米时，设置2个支架，其

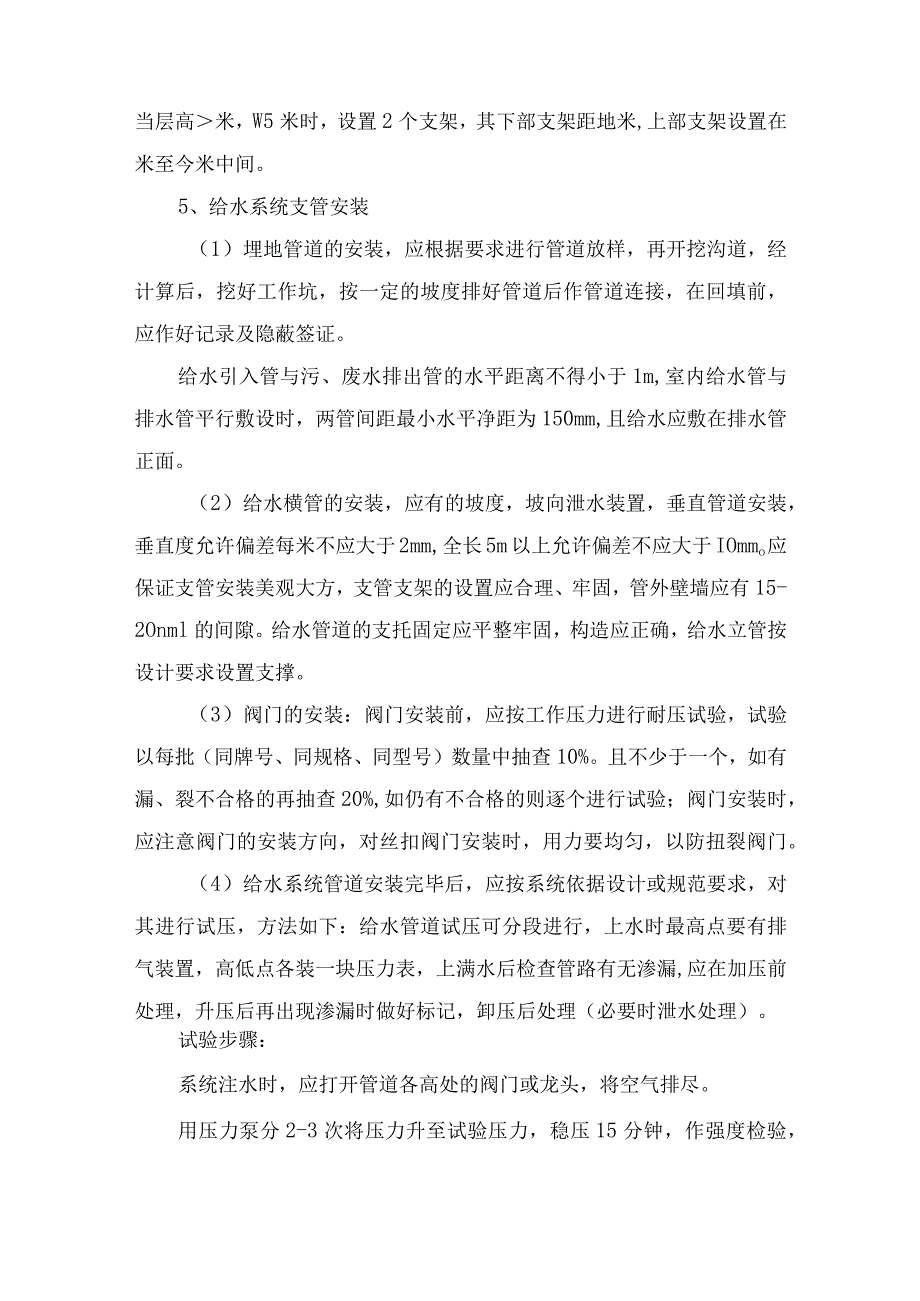

3、下部支架距地米,上部支架设置在米至今米中间。5、给水系统支管安装（1）埋地管道的安装，应根据要求进行管道放样，再开挖沟道，经计算后，挖好工作坑，按一定的坡度排好管道后作管道连接，在回填前，应作好记录及隐蔽签证。给水引入管与污、废水排出管的水平距离不得小于1m,室内给水管与排水管平行敷设时，两管间距最小水平净距为150mm,且给水应敷在排水管正面。（2）给水横管的安装，应有的坡度，坡向泄水装置，垂直管道安装，垂直度允许偏差每米不应大于2mm,全长5m以上允许偏差不应大于IOmmo应保证支管安装美观大方，支管支架的设置应合理、牢固，管外壁墙应有15-2Onml的间隙。给水管道的支托固定应平整牢固，
4、构造应正确，给水立管按设计要求设置支撑。（3）阀门的安装：阀门安装前，应按工作压力进行耐压试验，试验以每批（同牌号、同规格、同型号）数量中抽查10%。且不少于一个，如有漏、裂不合格的再抽查20%,如仍有不合格的则逐个进行试验；阀门安装时，应注意阀门的安装方向，对丝扣阀门安装时，用力要均匀，以防扭裂阀门。（4）给水系统管道安装完毕后，应按系统依据设计或规范要求，对其进行试压，方法如下：给水管道试压可分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无渗漏,应在加压前处理，升压后再出现渗漏时做好标记，卸压后处理（必要时泄水处理）。试验步骤：系统注水时，应打开管道各高处的阀

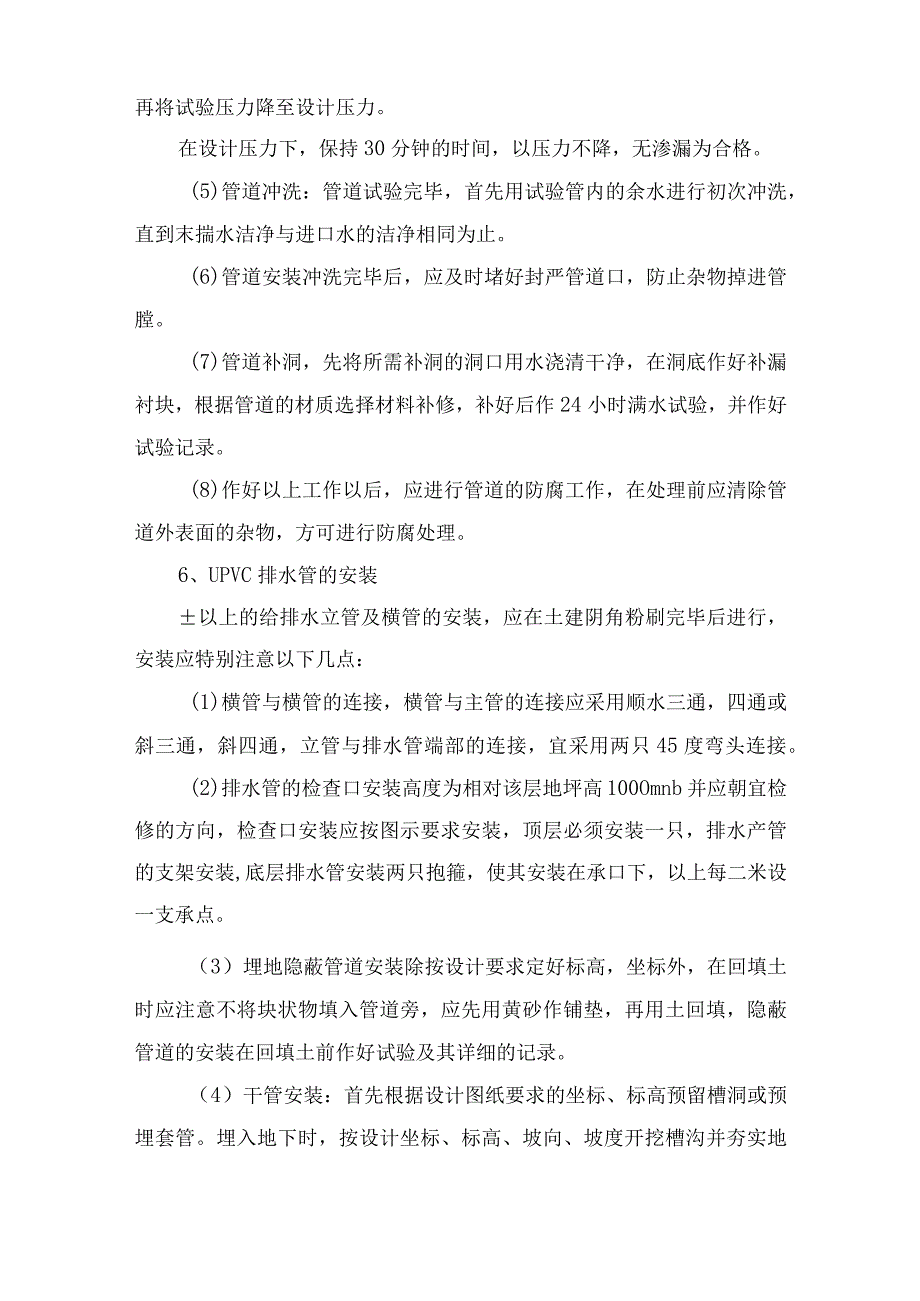

5、门或龙头，将空气排尽。用压力泵分2-3次将压力升至试验压力，稳压15分钟，作强度检验，再将试验压力降至设计压力。在设计压力下，保持30分钟的时间，以压力不降，无渗漏为合格。(5)管道冲洗：管道试验完毕，首先用试验管内的余水进行初次冲洗，直到末揣水洁净与进口水的洁净相同为止。(6)管道安装冲洗完毕后，应及时堵好封严管道口，防止杂物掉进管膛。(7)管道补洞，先将所需补洞的洞口用水浇清干净，在洞底作好补漏衬块，根据管道的材质选择材料补修，补好后作24小时满水试验，并作好试验记录。(8)作好以上工作以后，应进行管道的防腐工作，在处理前应清除管道外表面的杂物，方可进行防腐处理。6、UPVC排水管的安装以
6、上的给排水立管及横管的安装，应在土建阴角粉刷完毕后进行，安装应特别注意以下几点：(1)横管与横管的连接，横管与主管的连接应采用顺水三通，四通或斜三通，斜四通，立管与排水管端部的连接，宜采用两只45度弯头连接。(2)排水管的检查口安装高度为相对该层地坪高100Omnb并应朝宜检修的方向，检查口安装应按图示要求安装，顶层必须安装一只，排水产管的支架安装,底层排水管安装两只抱箍，使其安装在承口下，以上每二米设一支承点。（3）埋地隐蔽管道安装除按设计要求定好标高，坐标外，在回填土时应注意不将块状物填入管道旁，应先用黄砂作铺垫，再用土回填，隐蔽管道的安装在回填土前作好试验及其详细的记录。（4）干管安装：
7、首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实地沟。干管安装完做闭水试验，最后将预留口封严和堵塞。（4）立管安装：首先将预留的洞口位置与实际要求的位置进行核实，如修补洞口尺寸不得过大，更不可损伤受力钢筋。穿墙或楼板无预留孔洞时一定先找准位置，用金刚石薄壁钻开孔，将已预吊好的立管运到安装部位。安装时先将管道上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为20-3011）11）。然后找正找直,并测量顶板三通口中心是否符合要求。（5）立管安装：首先将预留的洞口位置与实际要求的位置进行核实，如需修补洞口尺寸不得过大，更不可损伤受
8、力钢筋。穿墙或楼板无预留孔洞时一定先找准位置，用金刚石薄壁钻开孔，将已预吊好的立管运到安装部位。安装时先将管道上端伸入上一层洞口内，然后找正找直，并测量顶板三通口中心是否符合要求。立管每层设一个伸缩节。（6）立管支架的设置排水管支架的设置当管径为DN50时，每隔米设置一个吊架；当管径为DN75时，每隔米设置一个吊架；当管径为DNlOO时，每隔米设置一个，吊架管道粘拉应牢固，涂胶应饱满。（7）支管安装：首先复查预埋件是否合适，将预制好的支架按编号运至场地。将支管水平初步吊起,涂粘接剂,用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。立管凡穿越楼板处，除应设置防渗的
9、止水环或防水措施外，还应在每层设置伸缩节和阻火圈，以保证管道的伸缩及火势漫延，伸缩节安装时，应根据季节预留必要的伸缩量。排水管的坡度以设计坡度为准，偏差必须控制在设计坡度的土1/3范围内，排水管安装应根据卫生器具实际到货尺寸进行。（9）UPVC排水管安装完毕后，应作灌水试验，凡属隐蔽暗装管道必须分工序进行。将所需试验的管道先注满水十五分钟后若液面下降，则说明安装有问题或管道本身有裂纹或粘接口不严密所造成的，需进行检修后重新试验，通水试验也需作到无堵塞，无渗漏后，方可作记录。（10）器具连接管安装UPVC排水和与卫生器具的连接，其连接部位的做法应严格按国家图集中的有关章节执行。检查建筑物地面、墙
10、面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。安装粘结时，必须将预留管口清理干净,再进行粘接。粘牢后找正、找直、封闭管口和堵洞。打开下一层立管扫除口，用充气橡胶堵封闭上部,进行闭水试验。合格后封好检查口。（四）卫生间防水施工方法卫生间防水重点是细部处理。卫生间等处贯穿楼板的管道根部处理品防水和重点，也是极易出现渗漏的地方，该处的工程必须认真仔细，先将管道外壁200毫米高的范围内刷除灰浆和油污，刮除管根混凝土面上的灰疙瘩和杂物，扫刷干净，套管与管道之间缝隙用燃密实材料用防水油膏填实，端面保持光滑。二.电气工程施工工艺1 .半硬塑料管喑敷设：管的连接可采用套管粘接法和专用端头管件
11、连接，套管的长度宜为管外径的3倍，管与管的对口处应位于套管的中心，管与器件连接时，插入深度宜为管外径的倍。管口平整、光滑，管与管、管与盒（箱）等器件应采用插入法连接；连接处结合面应涂专用胶合剂，接口应牢固密封。敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过15m时，或直角弯有三个且长度超过8m时，均应在中途装设接线盒。剔槽敷设管路时，应使用专用工具剔槽，应加以固定并用高标号水泥砂浆保护，保护层不得小于15mmo管子的弯曲，管径在25mm及其以下可用冷煨法煨弯。将弯簧插入管管内需煨弯处，两手抓住弯簧两端头，膝盖顶住被弯处，用手板逐步煨出所需要弯度，然后抽出弹簧。当弯曲较长管时，可将管簧用钢
12、丝或尼龙线栓牢一端，待弯完后抽出。热煨法:用电炉或热风机对着管子弯处均匀加热，待管子加热到可随意弯曲时，立即将管子放在木板上，固定管子一端，逐步煨出所需要的角度，并用湿布擦合弯曲部位冷却定型，然后抽出弯簧，不得因煨弯使管子出现烤伤、弯色、破裂等现象。管进盒（箱）连接:可采用粘接或端头连接。管进入盒、箱不允许内进外出、应与盒、箱里口平齐，一管一孔不允许开长孔。管子最小弯曲半径大于等于6倍管外径，管子的弯扁度小于等于倍的管外径。管内穿绝缘导线及导线连接 导线采用BV线干线回路及各用电支路按色标要求分杷:Ll相为黄色，L2相为绿色，L3相为红色，N（中性线）为淡兰色，PE（保护线）为绿黄双色，导线严
13、格按图纸设计截面安装。 管内穿线宜在建筑物的抹灰及地面工程结束后进行。穿线前应对管路进行扫管，将管内的异物清扫干净。导线在各种箱盒预留长度：（a）接线盒、开关盒、插销盒及灯具盒内导线的预留长度为15cm,（b）配电箱内导线预留长度应为配电箱体周长的1/2,（C）出户导线预留长度应为，（d）公用导线在分支处，可不剪断导线而直接穿过。管内穿线：A.半硬塑料管在穿线前应检查各个管口的护口是否齐整。B.当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。C.当两个穿线时，应配合协调一拉一送。导线连接：A.导线剥削绝缘层时，应采用剥线钳等专用工具。B.导线连接:用压线帽，用专用压接钳压实，与平
14、压式接线柱连接时，导线要顺着螺钉旋进方向紧绕一圈后再紧固。2 .配电箱安装根据主体按设计留置孔洞，将配电箱固定并找好标高和水平尺寸,然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和门框，安装盘面耍求平整，周边间隙均匀对称，箱门平整，螺丝上齐不歪斜，垂直受力均匀。配电箱安装垂直偏差不应大于3mm。暗装时，其底面四周边缘应紧贴墙面。配电箱应有标明用电回路名称。照明配电箱内，应分别设置零线和保护地线（PE线）汇流排，零线和保护线应汇流排上连接，不得绞接，并应有编号，画出盘面布置系统图贴在箱门背面。箱内分支回路的相线、零线PE保护线必须采用接线端子排连接，严禁直接绞线，禁止在开关的接线端子
15、上跳线，严禁多股导线断股连接或人为降低电线截面。接线端子排应使用铜排，大小和截面与电线截面相匹配，端子数量应满足设计要求和接线要求，接线端子的压接螺丝或螺栓必须镀锌,采用螺栓压接时必须加装平光垫和弹簧垫。配电箱箱体的铁皮厚度必须符合要求，箱体必须焊接专用接地螺栓。3 .灯具安装灯具检查:根据灯具的安装场所检查灯具是否符合设计要求。灯具内的导线，线径所承载功率与光源、灯泡成比例，接头处均应搪锡，导线设置合理。灯具安装:应首先确定要安装的高度是否相符。灯具固定均采用膨胀螺栓固定底座，一般型和直径不大于35Onlnl的吸顶灯可采用塑料胀管加木螺丝固定。灯具导线与线路连接、绝缘层包缠应可靠。灯具安装后无损伤，符合设计规范要求。花灯的吊钩不应小于悬挂销的直径，且不得小于6nnn。穿入灯箱内的导线在分支连接处不得承受额外应力和磨损，灯箱内的导线不应过于靠近热光源，并应有隔热措施。接地装置完毕后应对接地电阻进行测试，电阻必须符合设计要求。
