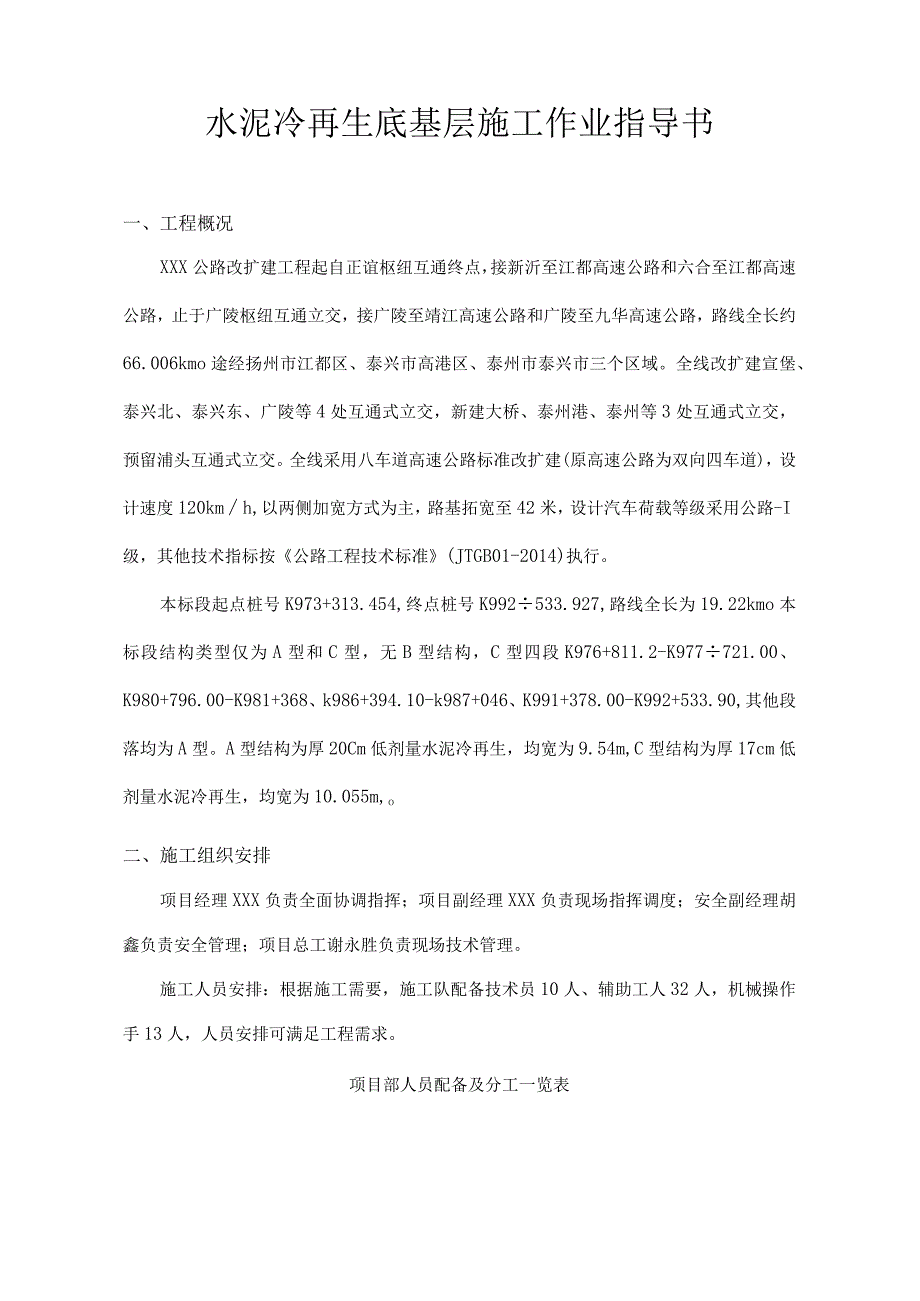

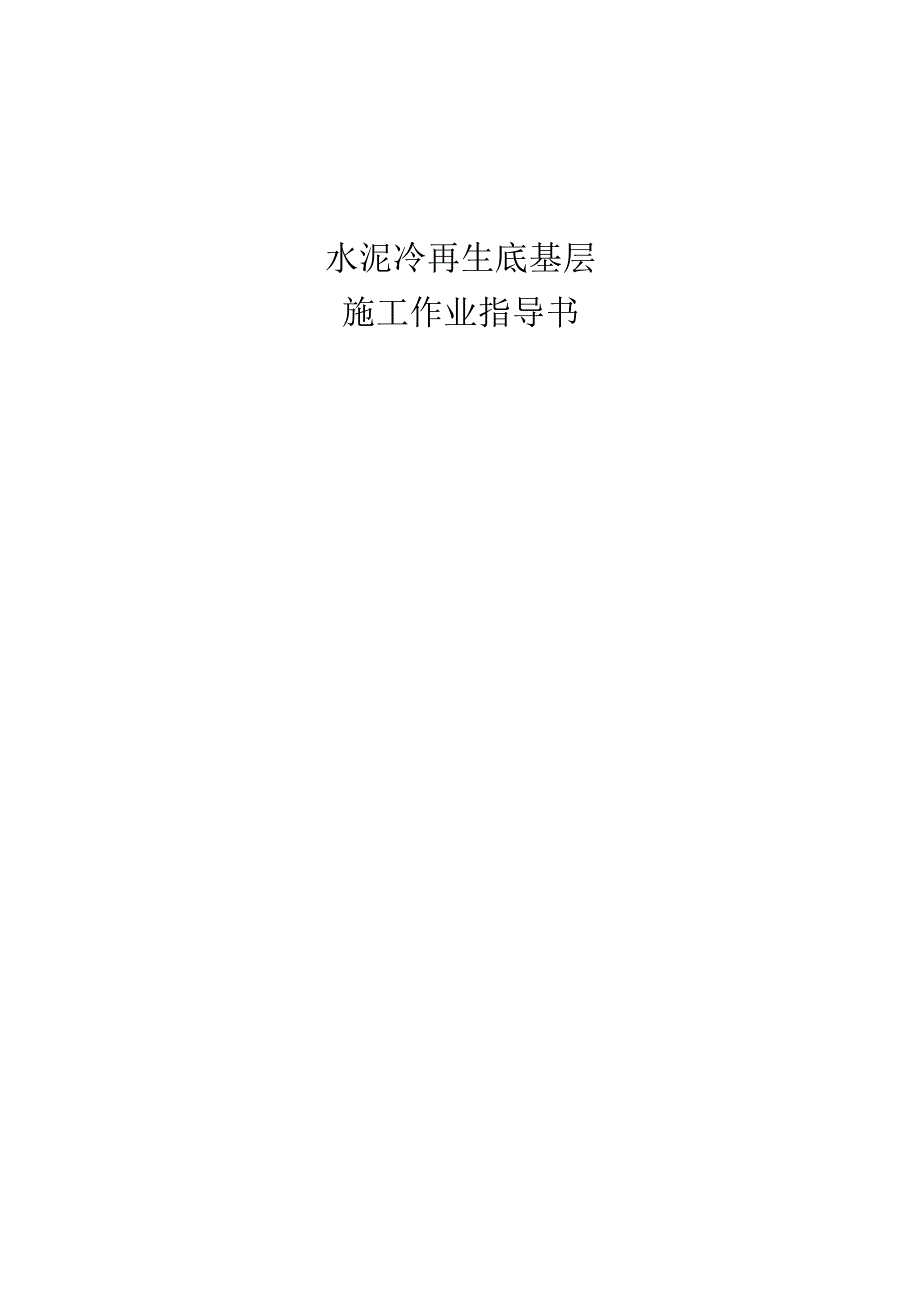

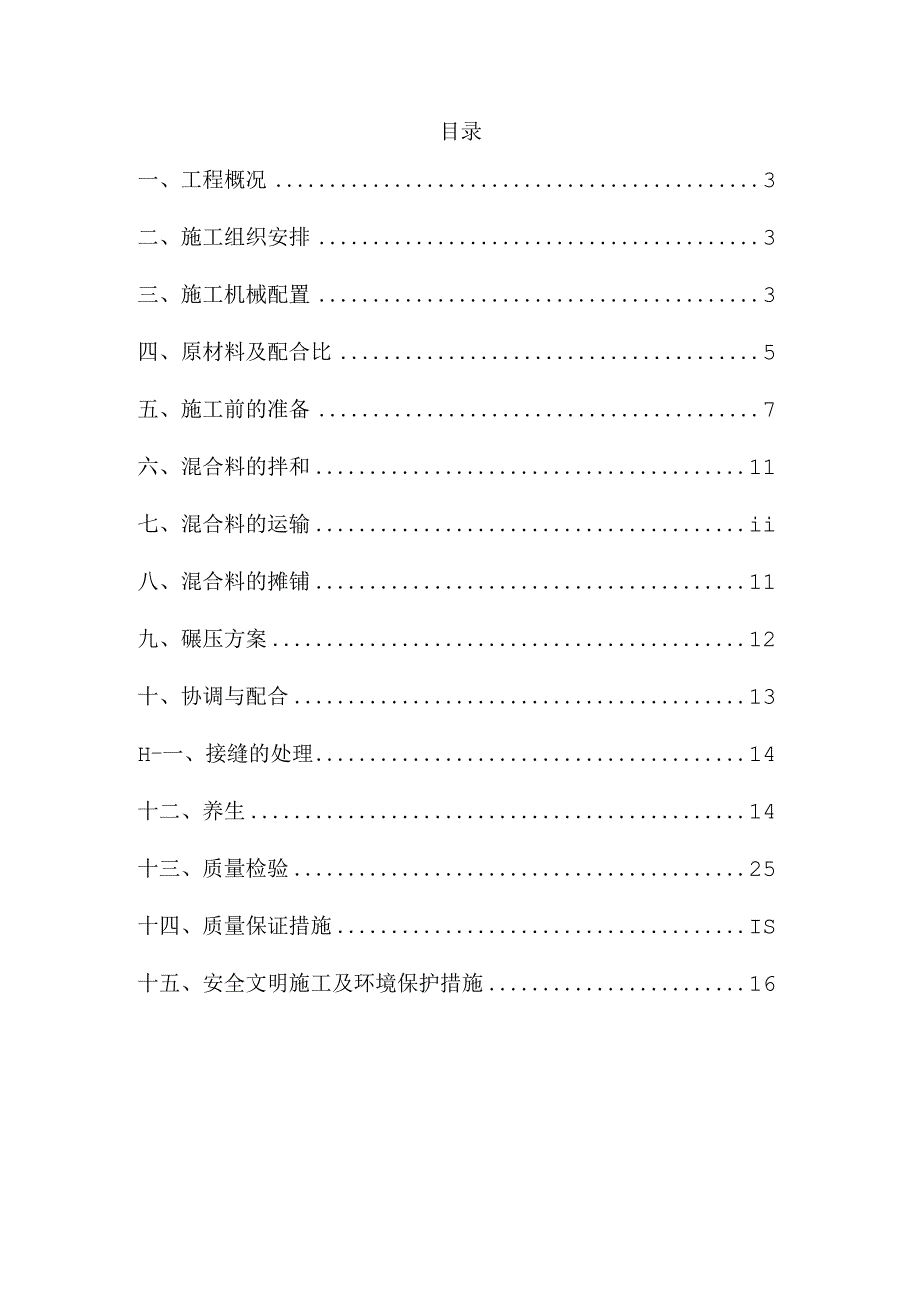

1、水泥冷再生底基层施工作业指导书目录一、工程概况3二、施工组织安排3三、施工机械配置3四、原材料及配合比5五、施工前的准备7六、混合料的拌和11七、混合料的运输ii八、混合料的摊铺11九、碾压方案12十、协调与配合13H-一、接缝的处理14十二、养生14十三、质量检验25十四、质量保证措施IS十五、安全文明施工及环境保护措施16水泥冷再生底基层施工作业指导书一、工程概况XXX公路改扩建工程起自正谊枢纽互通终点，接新沂至江都高速公路和六合至江都高速公路，止于广陵枢纽互通立交，接广陵至靖江高速公路和广陵至九华高速公路，路线全长约66.006kmo途经扬州市江都区、泰兴市高港区、泰州市泰兴市三个区域。
2、全线改扩建宣堡、泰兴北、泰兴东、广陵等4处互通式立交，新建大桥、泰州港、泰州等3处互通式立交，预留浦头互通式立交。全线采用八车道高速公路标准改扩建(原高速公路为双向四车道)，设计速度120kmh,以两侧加宽方式为主，路基拓宽至42米，设计汽车荷载等级采用公路-I级，其他技术指标按公路工程技术标准(JTGB01-2014)执行。本标段起点桩号K973+313.454,终点桩号K992533.927,路线全长为19.22kmo本标段结构类型仅为A型和C型，无B型结构，C型四段K976+811.2-K977721.00、K980+796.00-K981+368、k986+394.10-k987+04
3、6、K991+378.00-K992+533.90,其他段落均为A型。A型结构为厚20Cm低剂量水泥冷再生，均宽为9.54m,C型结构为厚17cm低剂量水泥冷再生，均宽为10.055m,o二、施工组织安排项目经理XXX负责全面协调指挥；项目副经理XXX负责现场指挥调度；安全副经理胡鑫负责安全管理；项目总工谢永胜负责现场技术管理。施工人员安排：根据施工需要，施工队配备技术员10人、辅助工人32人，机械操作手13人，人员安排可满足工程需求。项目部人员配备及分工一览表姓名职务职责项目经理全面负责、直接领导常务副经理协助项目经理工作项目副经理具体负责施工生产工作安全副经理全面负责施工现场各项安全工作项
4、目总工全面负责项目的各项技术管理项目副总工协助项目总工做好各项技术工作安全负责人具体负责施工现场各项安全工作专职安全员负责车辆管理及交通管制专职安全员负责现场安全试验室负责人全面负责试验、检测等相关工作材料负责人全面负责材料的组织工作办公室负责人负责后勤、内部协调及影像收集整理测量、放样负责人全面负责测量及数据分析工作各工序责任人安排表姓名岗位职责现场施工责任人全面负责前场各项工作的落实运输车过磅覆盖责任人负责运输车辆过磅及覆盖检查水稳施工队长根据前场负责人的要求安排工人工作挂线测量负责人全面负责挂线测量及数据分析工作清扫、立模责任人负责路基清扫工作、模板支护工作摊铺责任人负责指挥现场摊铺工作
5、碾压责任人根据要求指挥碾压工序养护负责人负责对碾压区覆盖及养生拌和生产责任人全面负责水稳混合料的生产拌合、指挥装载机及拌和操作人员三、施工机械配置配置充足的机械设备特别是关键设备，保持和提高机械设备的利用率，是施工质量和进度的重要环节。投入的机械设备与试验检测仪器设备如下:主要机械设备序号机械名称规格型号数量备注1摊铺机三一重工22双钢轮振动压路机DDllO1初压3单钢轮振动压路机徐工XS2632复压4单钢轮振动压路机柳工CLG6221复压5胶轮压路机徐工XP3012终压6洒水车东风2IOT7水稳拌和机XC700型1700Th8装载机ZL5035T9运输车2030T主要测量、试验仪器表序号设备
6、名称型号规格数量1水泥胶砂搅拌机JJ-512水泥净浆搅拌机NJ-160A13水泥标准养护箱SHBY-40B14全自动压力试验机DY208JX15水泥胶砂试件振实台ZS-1516雷氏测定仪及附件/17标准稠度测定仪/18水准仪DSZ219全站仪DTS-200110沸煮箱FZ-31A111光电液塑限测定仪WX-2112针片状规准仪/113压碎值试验仪/114方孔筛/115电热鼓风恒温干燥箱101-3A116震击式标准振筛机ZBSX-92A117砂当量电动试验仪SD-C118游标卡尺0-200mn119高低温恒温水浴HWY-30120软化点试验仪SYD-2806E121针入度试验仪SYD-2801E
7、122沥青延度试验器SYD-4508C123马歇尔电动击实仪Z町-S124电热鼓风干燥箱101-3A125电热鼓风干燥箱101-3A126数显全自动沥青混合料拌和机BH-20127旋转压实仪AFGlC128混合沥青料稳定度测定仪DF-5129数显沥青混合料理论最大相对密度仪HLM-2S130标准恒温水浴CF-C131沥青混合料分离器TDL-5A132全自动沥青混合料抽提仪LLC-30133路面材料强度试验机TLD-127S134电动液压脱模器TDL-YT200135电动重型击实仪DZY-II136压力试验机TYE-2000B137全自动标准养护恒温恒湿控制仪FHBS138路面平整度仪XLPY-
8、G139摆式摩擦系数测定仪BM-III140渗水仪HDSS-II141构造深度仪PS-I142贝克曼梁/1433米直尺JZC-G2144取芯机HZ-20145游标卡尺0-200mm146电子天平CP214147电子天平WT20002K148电子天平WT15000XE149静水天平WT50001SF150电子天平WT15000XJE151电子天平WT15000IXE152酸碱滴定设备/153塌落度桶/154百分表/155李氏比重瓶250ml156电炉/157灌砂筒/158钢直尺600mm159温度计/160温湿度计/161水泥标准稠度用水器250ml162沥青8字模及模底/163沥青比重瓶20m
9、l164量筒2000ml165水稳无侧限抗压试模0150166水泥松抗压试模150*150*150167水泥胶砂试模40*40*160168马歇尔试模101.6*63.5169移液管IOml170锥形瓶250ml171烧杯500ml172容量瓶500ml173电热鼓风干燥箱101-4A1四、原材料及配合比1、材料要求(1)铳刨料针对老路面基层需要处理的段落，按照设计方案将面层、基层按台阶拼接的要求分层铳刨，不同材料不得混铳混装，运到再生加工场也必须分类堆放。铳刨后的下承层存在的松散颗粒或浮尘，应采用高压风(森林灭火器)吹净，或清理干净。同时铳刨作业应当和施工路段的车辆通行密切协调，防止因车辆通
10、行，拼接缝出现松散、啃边，影响拼接质量。沥青面层铳刨料(RAP)RAP最大粒径50mm,含水量W3%,RAP不结块且无杂物。为了保证再生级配的稳定性，需要考虑RAP的破碎、筛分，以去除RAP中超粒径的团块，将破碎后的RAP采用1OnInlX1Omm筛孔分成粗细两部分。RAP贮存一段时间后，特别是气温较高时，由于在RAP自重和高温的作用下，RAP可重新粘结起来形成尺寸较大的颗粒，因此RAP料堆的高度不能超过3m,贮存时间不能太长,机械设备也不得在料堆上停留或行走。RAP应堆放在坚硬的场地上，并有良好的排水、防雨和通风条件。沥青RAP堆放附近严禁明火，并远离易燃物品。RAP料堆应加覆盖措施。为了防
11、止出现二次硬化现象，应采取以下措施:在RAP进料仓中增加破拱装置;每天拌和工作结束后将RAP材料仓放空。二灰碎石铳刨料二灰碎石铳刨料应堆放在坚硬的场地上，并有良好的排水、防雨和通风条件，不结块且无杂物。(2)水泥普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥都可用于拌制水泥冷再生混合料，宜采用42.5级缓凝水泥，不应采用早强水泥。受外界影响而变质的水泥不得采用。水泥各龄期强度不小于6个小时。采用散装水泥，、安定性等应符合规定;水泥初凝时间应不小于3小时、终凝时间在水泥进场入罐时，要停放七天，安定性合格后才能使用；夏季高温作业时，水泥温度不能高于50,否则应采用降温措施。(3)碎石碎石的最大
12、粒径为31.5mm,根据实际需要，选取粒径9.5-31.5mm、4.75-9.5mm2.36-4.75mm或0-2.36mm中任意一种或两种规格料进行配合比设计。碎石压碎值应不大于28%,粗集料针片状含量应不大于18%(宜不大于15%)水泥冷再生棍合料级配组成范围应符合表5-42的规定。由于铳刨料具有较大的离散性，允许极个别筛孔通过量可不满足级配范围要求，但混合料的强度值必须满足设计标准。水泥冷再生混合料级配范围表5-42筛孔(mm)31.526.519.09.54.752.360.60.075上限10010086.062.038.028.015.05.0下限(%)1009068.042.02
13、2.016.08.00.0水泥冷再生底基层混合料原材料分为沥青铳刨料、二灰碎石铳刨料、新集料、水泥。水泥冷再生底基层采用的新集料碎石为彭泽县宏浩麻山矿业有限公司的石灰岩碎石，经检测符合施工要求。选用的水泥为泰州海螺水泥有限公司生产的P042.5缓凝水泥，经检测初凝时间不小于3小时，终凝时间不小于于6小时，满足施工要求。散装水泥入罐前,试验室检测安定性指标，合格后使用，夏季高温作业水泥入罐温度不能高于50,否则，需采取降温措施。水泥冷再生底基层工程用水为自来水，水质满足施工要求。混合料的级配组成为：1#碎石：2#碎石：沥青铳刨料：二灰铳刨料二16%：14%：30%：40%,水泥含量为3.0%,其中最大干密度为2.142gcm3,最佳含水量5.7%。各项指标均能满足施工技术规范的要求。混合
