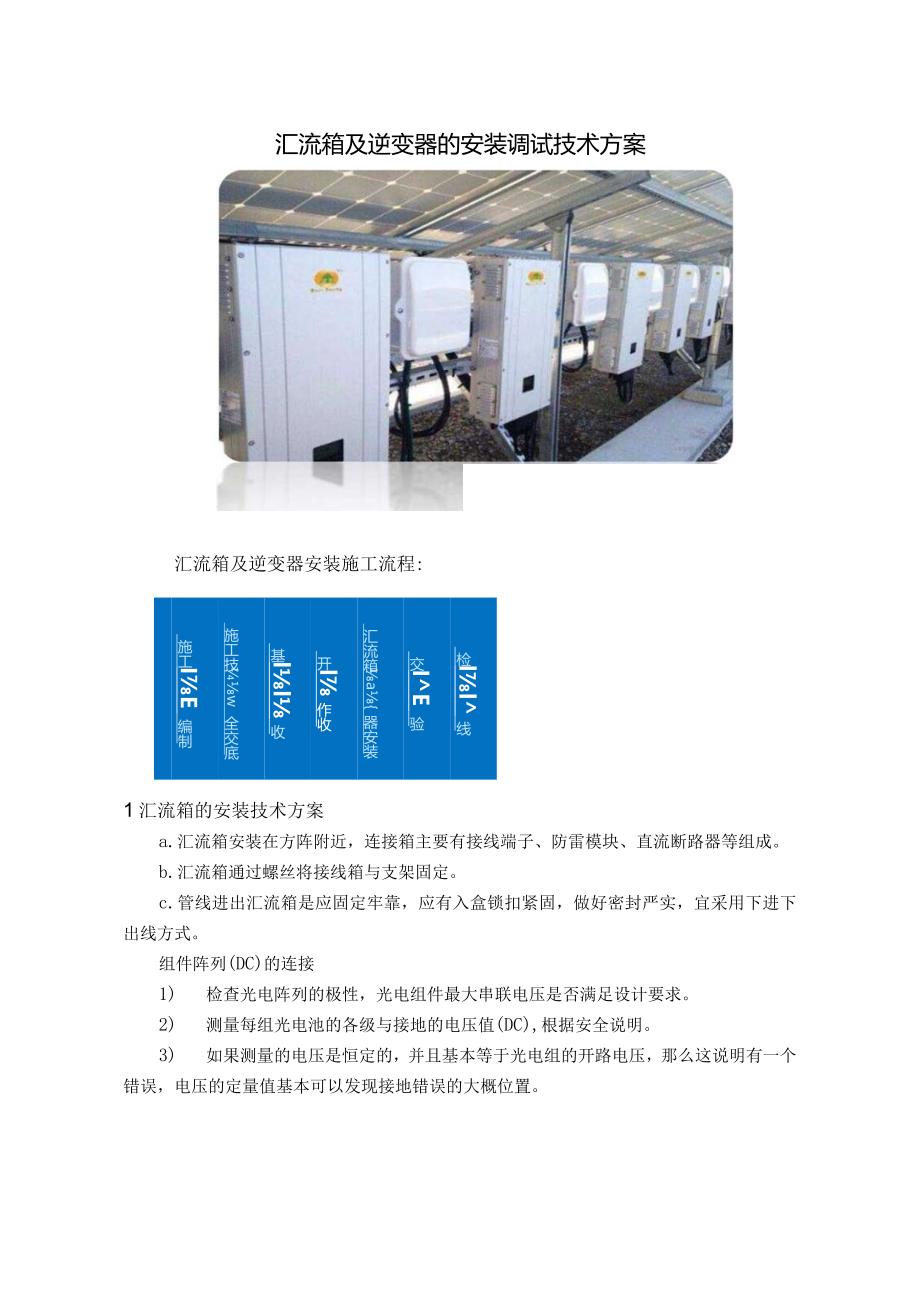

1、汇流箱及逆变器的安装调试技术方案汇流箱及逆变器安装施工流程:检ll线交IE验汇流箱a器安装开l作收基ll收施工技w全交底施工IE编制施工前的准备1汇流箱的安装技术方案a.汇流箱安装在方阵附近，连接箱主要有接线端子、防雷模块、直流断路器等组成。b.汇流箱通过螺丝将接线箱与支架固定。c.管线进出汇流箱是应固定牢靠，应有入盒锁扣紧固，做好密封严实，宜采用下进下出线方式。组件阵列(DC)的连接1) 检查光电阵列的极性，光电组件最大串联电压是否满足设计要求。2) 测量每组光电池的各级与接地的电压值(DC),根据安全说明。3) 如果测量的电压是恒定的，并且基本等于光电组的开路电压，那么这说明有一个错误，电

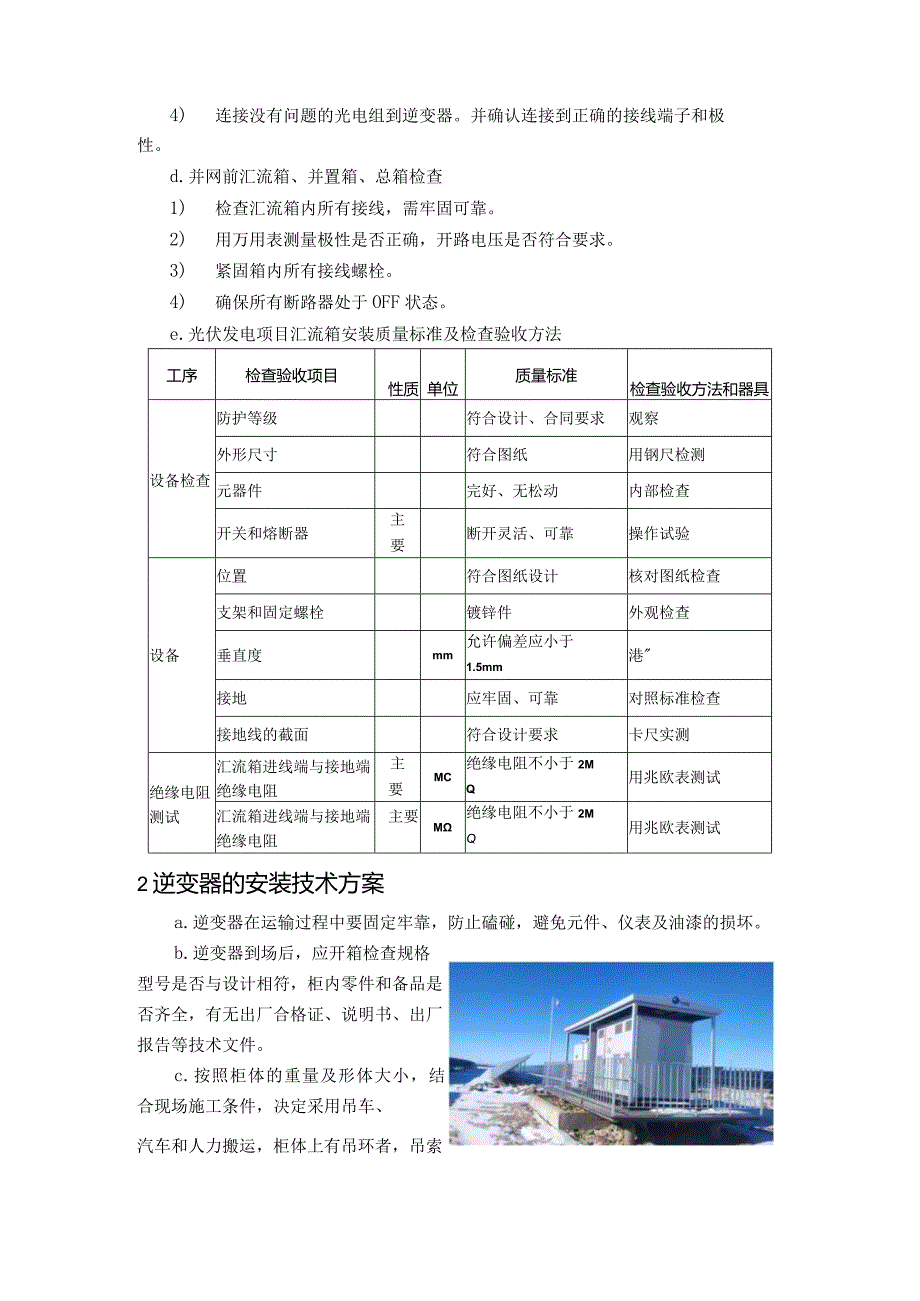

2、压的定量值基本可以发现接地错误的大概位置。4) 连接没有问题的光电组到逆变器。并确认连接到正确的接线端子和极性。d.并网前汇流箱、并置箱、总箱检查1) 检查汇流箱内所有接线，需牢固可靠。2) 用万用表测量极性是否正确，开路电压是否符合要求。3) 紧固箱内所有接线螺栓。4) 确保所有断路器处于OFF状态。e.光伏发电项目汇流箱安装质量标准及检查验收方法工序检查验收项目性质单位质量标准检查验收方法和器具设备检查防护等级符合设计、合同要求观察外形尺寸符合图纸用钢尺检测元器件完好、无松动内部检查开关和熔断器主要断开灵活、可靠操作试验设备位置符合图纸设计核对图纸检查支架和固定螺栓镀锌件外观检查垂直度mm

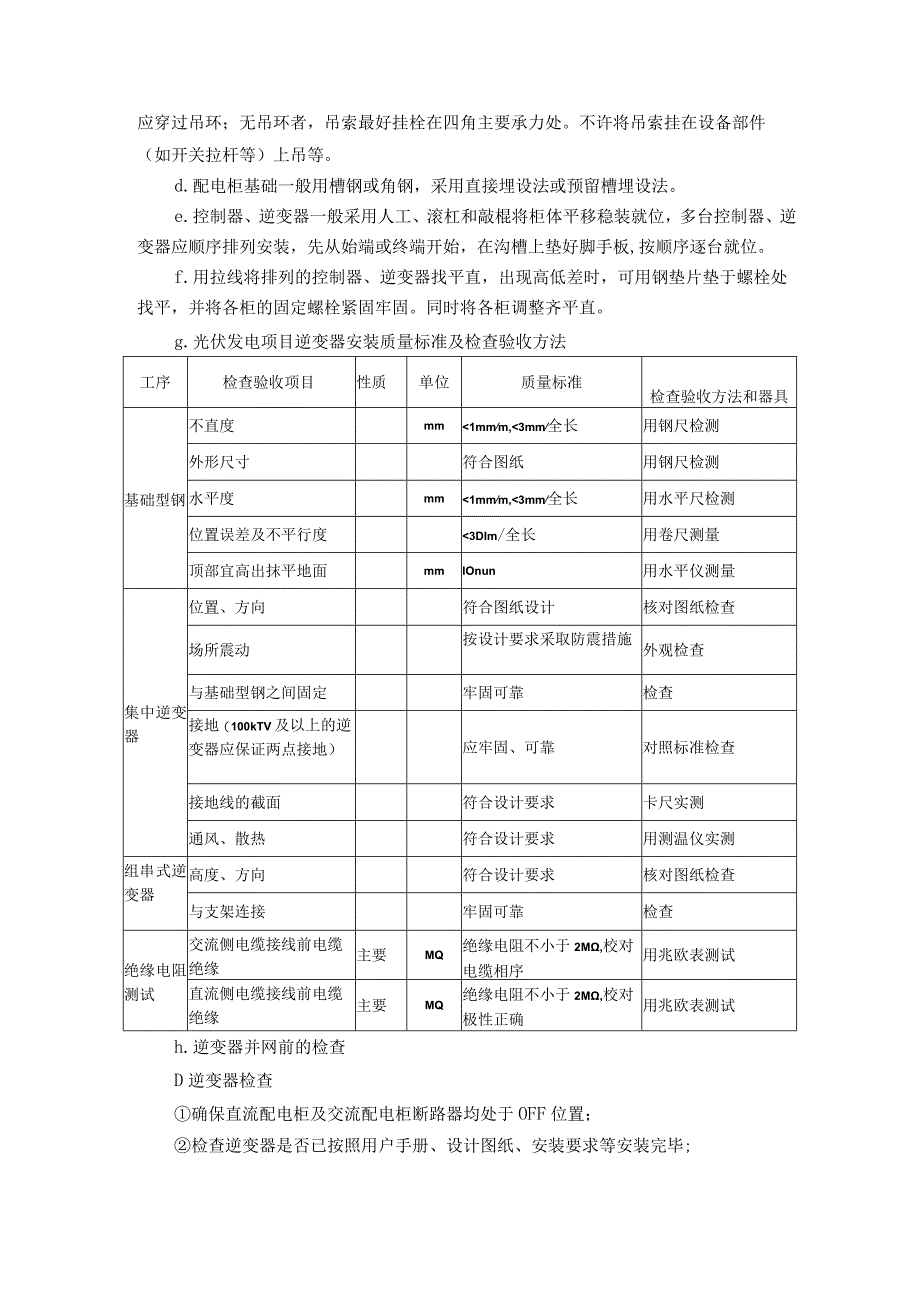

3、允许偏差应小于1.5mm港接地应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测绝缘电阻测试汇流箱进线端与接地端绝缘电阻主要MC绝缘电阻不小于2MQ用兆欧表测试汇流箱进线端与接地端绝缘电阻主要M绝缘电阻不小于2MQ用兆欧表测试2逆变器的安装技术方案a.逆变器在运输过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。b.逆变器到场后，应开箱检查规格型号是否与设计相符，柜内零件和备品是否齐全，有无出厂合格证、说明书、出厂报告等技术文件。c.按照柜体的重量及形体大小，结合现场施工条件，决定采用吊车、汽车和人力搬运，柜体上有吊环者，吊索应穿过吊环；无吊环者，吊索最好挂栓在四角主要承力处。不许
4、将吊索挂在设备部件（如开关拉杆等）上吊等。d.配电柜基础一般用槽钢或角钢，采用直接埋设法或预留槽埋设法。e.控制器、逆变器一般采用人工、滚杠和敲棍将柜体平移稳装就位，多台控制器、逆变器应顺序排列安装，先从始端或终端开始，在沟槽上垫好脚手板,按顺序逐台就位。f.用拉线将排列的控制器、逆变器找平直，出现高低差时，可用钢垫片垫于螺栓处找平，并将各柜的固定螺栓紧固牢固。同时将各柜调整齐平直。g.光伏发电项目逆变器安装质量标准及检查验收方法工序检查验收项目性质单位质量标准检查验收方法和器具基础型钢不直度mm1mmm,3mm全长用钢尺检测外形尺寸符合图纸用钢尺检测水平度mm1mmm,3mm全长用水平尺检测位置误差及不平行度75%、100%功率点）（通过合汇流箱与直流配电柜的断路器并改变逆变器输出功率限幅值来调整逆变器运行功率），试运行逆变器，并检验各功率点运行时的电能质量（PF值，THD值、三相平衡等）。10）依此将其余逆变器并网。并网调试试运行完成。
