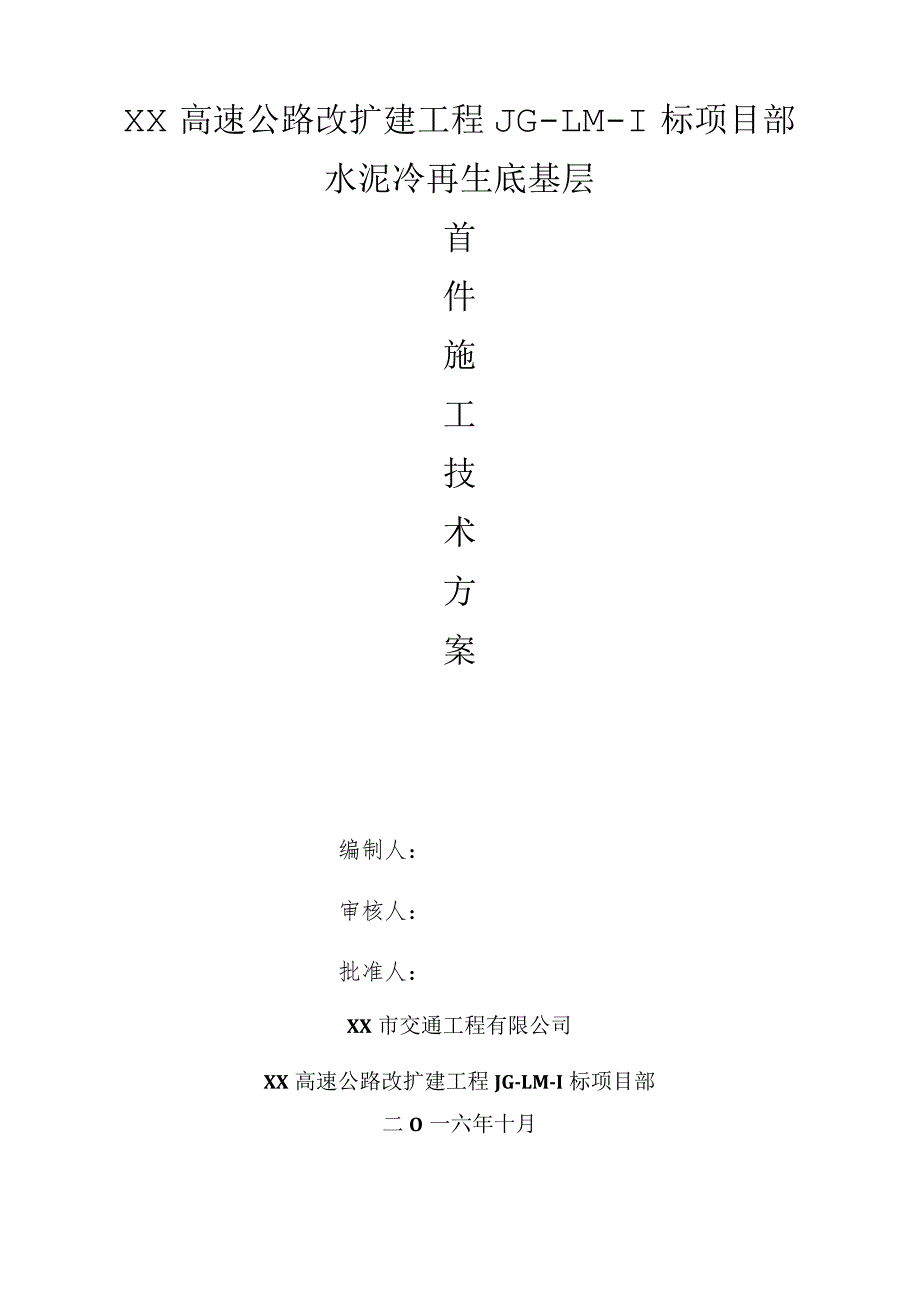

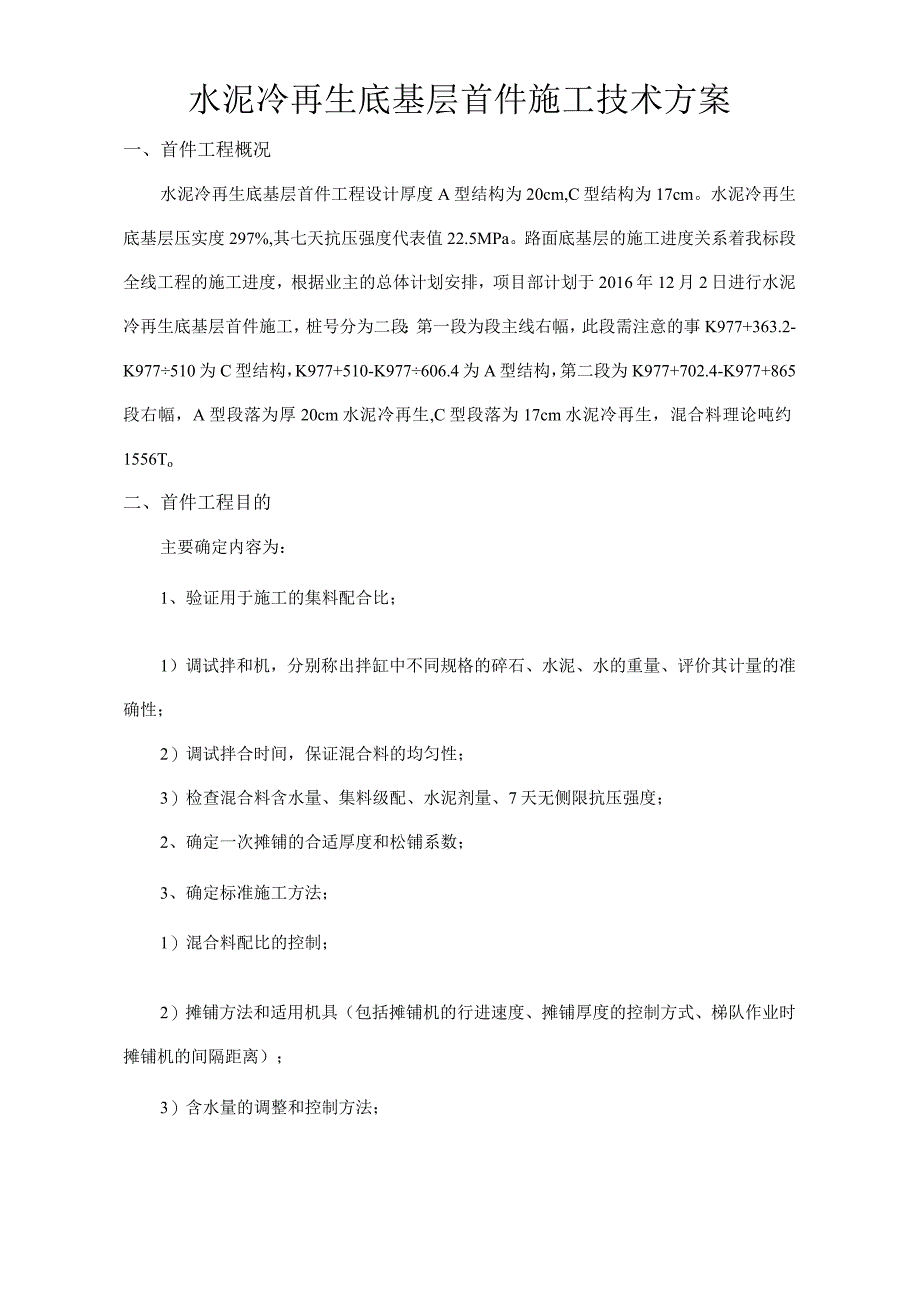

1、XX高速公路改扩建工程JG-LM-I标项目部水泥冷再生底基层首件施工技术方案编制人：审核人：批准人：XX市交通工程有限公司XX高速公路改扩建工程JG-LM-I标项目部二O一六年十月水泥冷再生底基层首件施工技术方案一、首件工程概况水泥冷再生底基层首件工程设计厚度A型结构为20cm,C型结构为17cm。水泥冷再生底基层压实度297%,其七天抗压强度代表值22.5MPa。路面底基层的施工进度关系着我标段全线工程的施工进度，根据业主的总体计划安排，项目部计划于2016年12月2日进行水泥冷再生底基层首件施工，桩号分为二段：第一段为段主线右幅，此段需注意的事K977+363.2-K977510为C型结构
2、，K977+510-K977606.4为A型结构，第二段为K977+702.4-K977+865段右幅，A型段落为厚20cm水泥冷再生,C型段落为17cm水泥冷再生，混合料理论吨约1556To二、首件工程目的主要确定内容为：1、验证用于施工的集料配合比；1）调试拌和机，分别称出拌缸中不同规格的碎石、水泥、水的重量、评价其计量的准确性；2）调试拌合时间，保证混合料的均匀性；3）检查混合料含水量、集料级配、水泥剂量、7天无侧限抗压强度；2、确定一次摊铺的合适厚度和松铺系数；3、确定标准施工方法；1）混合料配比的控制；2）摊铺方法和适用机具（包括摊铺机的行进速度、摊铺厚度的控制方式、梯队作业时摊铺机

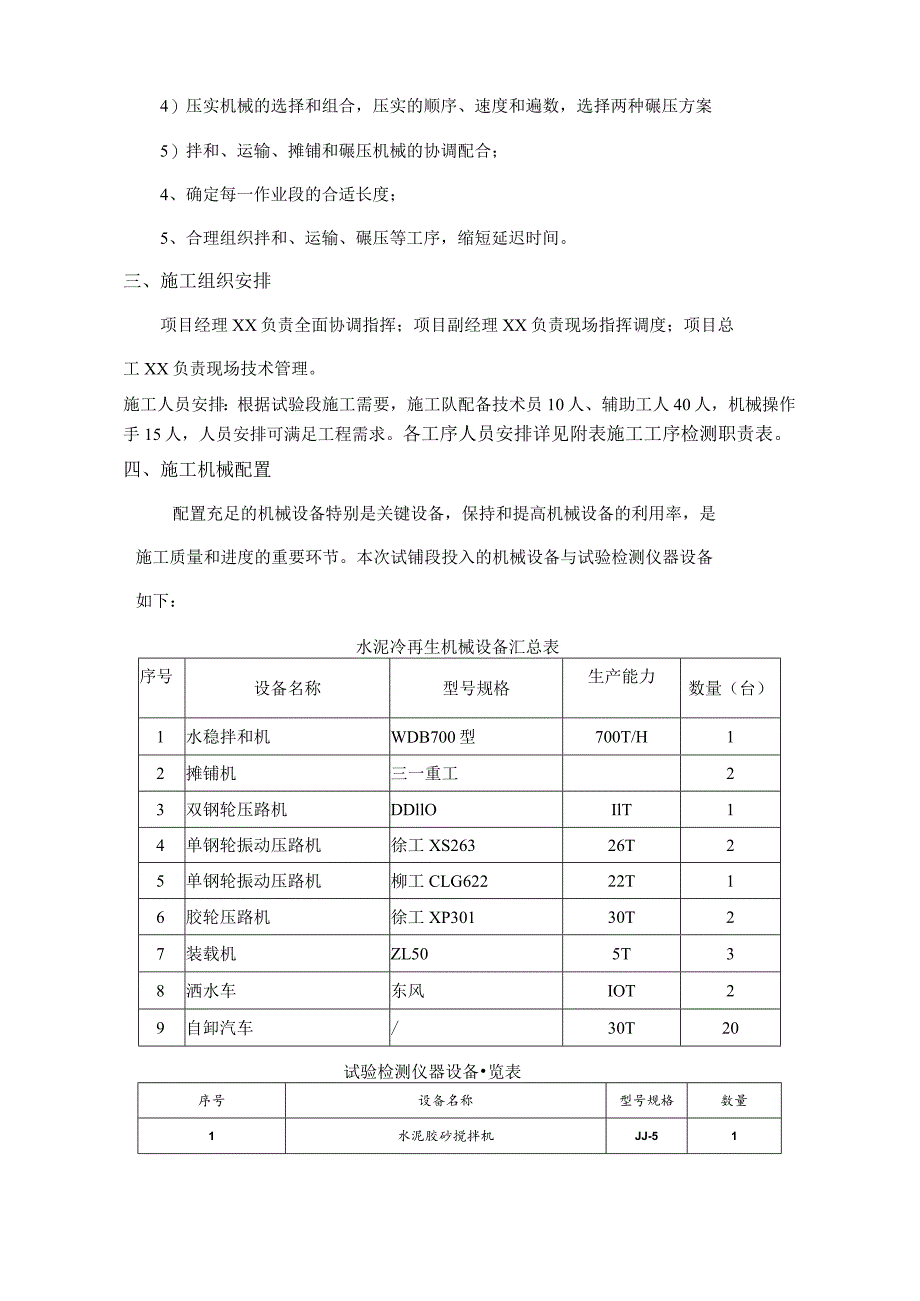

3、的间隔距离）；3）含水量的调整和控制方法；4）压实机械的选择和组合，压实的顺序、速度和遍数，选择两种碾压方案5）拌和、运输、摊铺和碾压机械的协调配合；4、确定每一作业段的合适长度；5、合理组织拌和、运输、碾压等工序，缩短延迟时间。三、施工组织安排项目经理XX负责全面协调指挥；项目副经理XX负责现场指挥调度；项目总工XX负责现场技术管理。施工人员安排：根据试验段施工需要，施工队配备技术员10人、辅助工人40人，机械操作手15人，人员安排可满足工程需求。各工序人员安排详见附表施工工序检测职责表。四、施工机械配置配置充足的机械设备特别是关键设备，保持和提高机械设备的利用率，是施工质量和进度的重要环节
4、。本次试铺段投入的机械设备与试验检测仪器设备如下：水泥冷再生机械设备汇总表序号设备名称型号规格生产能力数量（台）1水稳拌和机WDB700型700T/H12摊铺机三一重工23双钢轮压路机DDllOIlT14单钢轮振动压路机徐工XS26326T25单钢轮振动压路机柳工CLG62222T16胶轮压路机徐工XP30130T27装载机ZL505T38洒水车东风IOT29自卸汽车/30T20试验检测仪器设备览表序号设备名称型号规格数量1水泥胶砂搅拌机JJ-512水泥净浆搅拌机NJ-160A13水泥标准养护箱SHBY-40B14全自动压力试脸机DY208JX15水泥胶砂试件振实台ZS-1516雷氏测定仪及附
5、件/17标准倜度测定仪/18水准仪DSZ219全站仪DTS-200110沸煮箱FZ-31A111光也液塑限测定仪WX-2112针片状规准仪/113压碎值试脸仪/114方孔筛/115电热鼓风恒温干燥箱101-3A116裳击式标准振筛机ZBSX-92A117砂当量电动试脸仪SD-C118游标卡尺0200mm119高低温恒温水浴HWY-30120软化点试骏仪SYD-2806E121针入度试脸仪SYD-2801E122沥青延度试脸器SYD-4508C123马歇尔也动击实仪ZMJ-S124电热鼓风干燥箱101-3A125电热鼓风干燥箱101-3A126数显全自动沥青混合料拌和机BH-20127旋转压实仪
6、AFG1C128混合沥青料稳定度测定仪DF-5129数显沥青混合料理论最大相对密度仪HLM-2S130标准恒温水浴CF-C131沥青混合料分离器TDL-5A132全自动沥青混合料抽提仪LLC-30133路面材料强度试验机TLD-127S134电动液压脱模器TDL-YT200135电动重型击实仪DZY-II136压力试脸机TYE-2000B137全自动标准养护恒温恒湿控制仪FHBS138路面平整度仅XLPY-G139摆式摩擦系数测定仪BM-111140渗水仪HDSS-II141构造深度仪PS-1142贝克曼梁/1433米直尺JZC-G2144取芯机HZ-20145游标卡尺0200mm146电子天
7、平CP214147电子天平WT20002K148电子天平WT15000XE149降水天平WT50001SF150电子天平WT15000XJE151电子天平WT150001XE152酸碱滴定设备/153塔落度桶/154百分表/155李氏比重瓶250ml156电炉157灌砂筒/158钢直尺600mm159温度计/160温湿度计/161水泥标准稠度用水器250ml162沥青8字模及模底/163沥青比重瓶20ml164量筒2000ml165水稳无网限抗压试模0150166水泥及抗压试模150*150*150167水泥胶砂试模40*40*160168马歇尔试模101.6*63.5169移液管10ml17
8、0钵形瓶250ml171烧杯500ml172容量瓶500ml173电热鼓风干燥箱101-4A1五、原材料及配合比1、材料要求钱刨料针对老路面基层需要处理的段落，按照设计方案将面层、基层按台阶拼接的要求分层铁刨，不同材料不得混铁混装，运到再生加工场也必须分类堆放。钱刨后的下承层存在的松散颗粒或浮尘，应采用高压风(森林灭火器)吹净，或清理干净。同时钱刨作业应当和施工路段的车辆通行密切协调，防止因车辆通行，拼接缝出现松散、啃边，影响拼接质量。沥青面层铳刨料(RAP)RAP最大粒径50mm,含水量3%,RAP不结块且无杂物。为了保证再生级配的稳定性，需要考虑RAP的破碎、筛分，以去除RAP中超粒径的团
9、块，将破碎后的RAP采用IommXIOmm筛孔分成粗细两部分。RAP贮存一段时间后，特别是气温较高时，由于在RAP自重和高温的作用下，RAP可重新粘结起来形成尺寸较大的颗粒，因此RAP料堆的高度不能超过3m,贮存时间不能太长,机械设备也不得在料堆上停留或行走。RAP应堆放在坚硬的场地上，并有良好的排水、防雨和通风条件。沥青RAP堆放附近严禁明火，并远离易燃物品。RAP料堆应加覆盖措施。为了防止出现二次硬化现象，应采取以下措施:在RAP进料仓中增加破拱装置;每天拌和工作结束后将RAP材料仓放空。二灰碎石钱刨料二灰碎石铳刨料应堆放在坚硬的场地上，并有良好的排水、防雨和通风条件，不结块且无杂物。(2
10、)水泥普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥都可用于拌制水泥冷再生混合料，宜采用42.5级缓凝水泥，不应采用早强水泥。受外界影响而变质的水泥不得采用。水泥各龄期强度不小于6个小时。采用散装水泥，、安定性等应符合规定;水泥初凝时间应不小于3小时、终凝时间在水泥进场入罐时，要停放七天，安定性合格后才能使用;夏季高温作业时，水泥温度不能高于50,否则应采用降温措施。(3)碎石碎石的最大粒径为31.5mm,根据实际需要，选取粒径9.5-31.5mm4.75-9.5mm、2.36-4.75-mm或0-2.36mm中任意一种或两种规格料进行配合比设计。碎石压碎值应不大于28%,粗集料针片状含量
11、应不大于18%(宜不大于15%)水泥冷再生棍合料级配组成范围应符合表5-42的规定。由于钱刨料具有较大的离散性，允许极个别筛孔通过量可不满足级配范围要求，但混合料的强度值必须满足设计标准。水泥冷再生混合料级配范围表5-42筛孔(mm)31.526.519.09.54.752.360.60.075上限(%)10010086.062.038.028.015.05.0下限()1009068.042.022.016.08.00.0水泥冷再生底基层混合料原材料分为沥青铳刨料、二灰碎石铳刨料、新集料、水泥。本次水泥冷再生底基层首件采用的新集料碎石为彭泽县宏浩麻山矿业有限公司的石灰岩碎石，经检测符合施工要求
12、。选用的水泥为泰州海螺水泥有限公司生产的P042.5缓凝水泥，经检测初凝时间不小于3小时，终凝时间不小于于6小时，满足施工要求。散装水泥入罐前,试验室检测安定性指标，合格后使用，夏季高温作业水泥入罐温度不能高于50,否则，需采取降温措施。水泥冷再生底基层首件工程用水为自来水，水质满足施工要求。根据水泥冷再生底基层设计及规范要求,结合本标段的施工情况,我项目部对水泥冷再生底基层做了相应的配合比试验。混合料的级配组成为：1=碎石：2=碎石：沥青铳刨料：二灰铳刨料=16%14%：30%：40%,水泥含量为3.0%,其中最大干密度为2.089g/cn)3,最佳含水量4.6%。各项指标均能满足施工技术规
13、范的要求。混合料配合比为全自动控制，根据我们的配合比要求输入参数即可。拌和机已经经过调试标定，显示的数据与实际量吻合。六、施工前的准备(1)做好相关调查工作，本标段因为是高速公路扩建，因此对于掌握现场交通情况特别重要，根据调查情况设置好相关交通标志、警示牌等安全设施；对相关作业人员进行交底和培训；对进场的所有原材进行相关检验，储备量满足试铺阶段需要；准备足够数量的养生用透水土工布，初步配置100OOn)2,满足试铺水稳养生覆盖的需要。(2)路基检查已完成对路基的高程、中线偏位、宽度、横坡度、平整度、压实度等指标的检测，均满足规范要求。(3)路基的质量应符合公路工程质量检验评定标准(JTGF80/1-2004)和设计文件的要求。(4)测量准备准备试铺的前一天进行测量放样工作，包括中线偏位、高程、宽度等。根据设计图纸，A型结构底基层底宽为9.69m,底基层顶宽为9.39m,放线宽度按中宽9.54m；C型结构底基层底宽为10.14m,底基层顶宽为9.97m,放线宽度按中宽10.055m。用石灰放出边线，同时设立高16cm、厚4mm的槽钢模板保证
