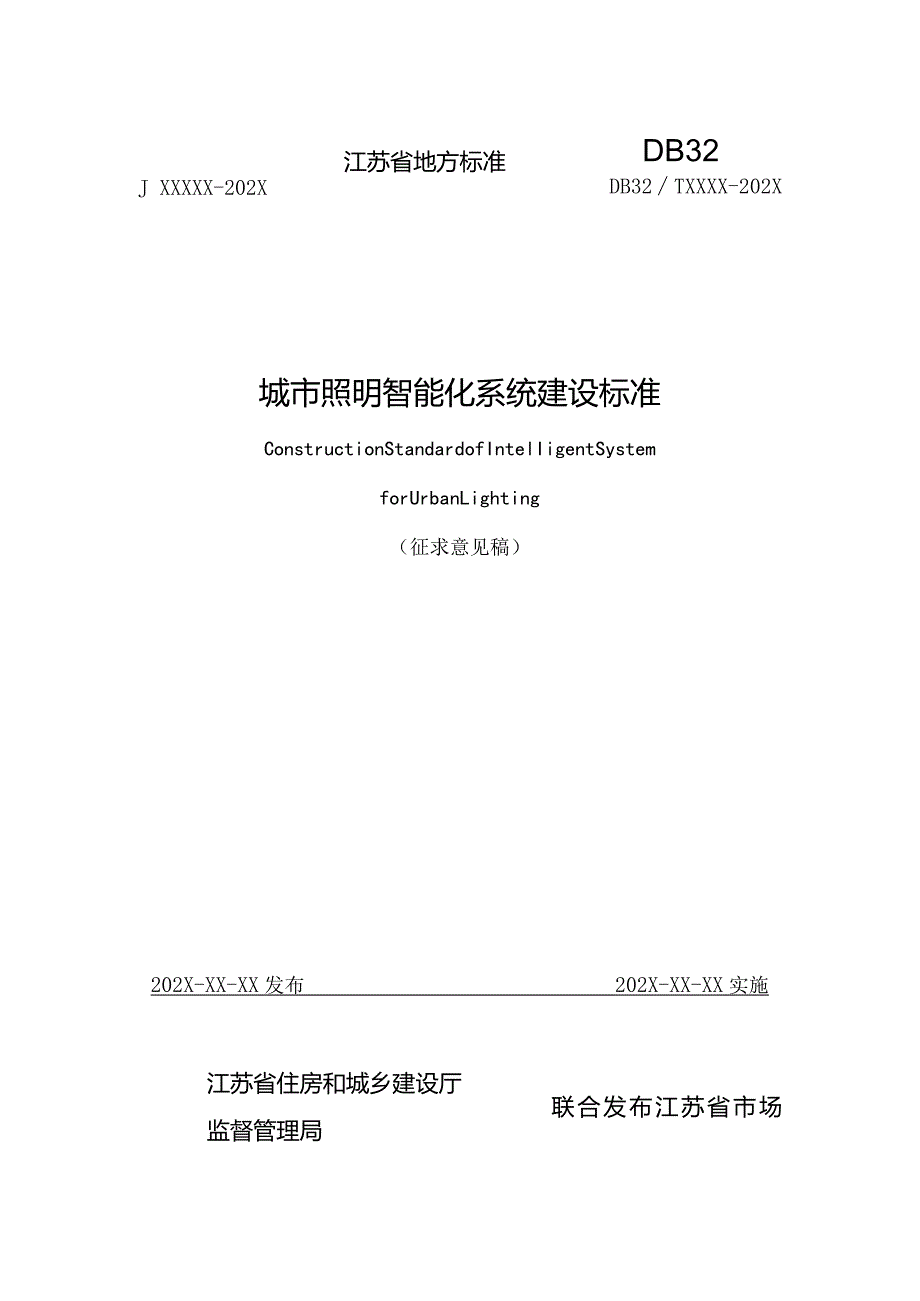

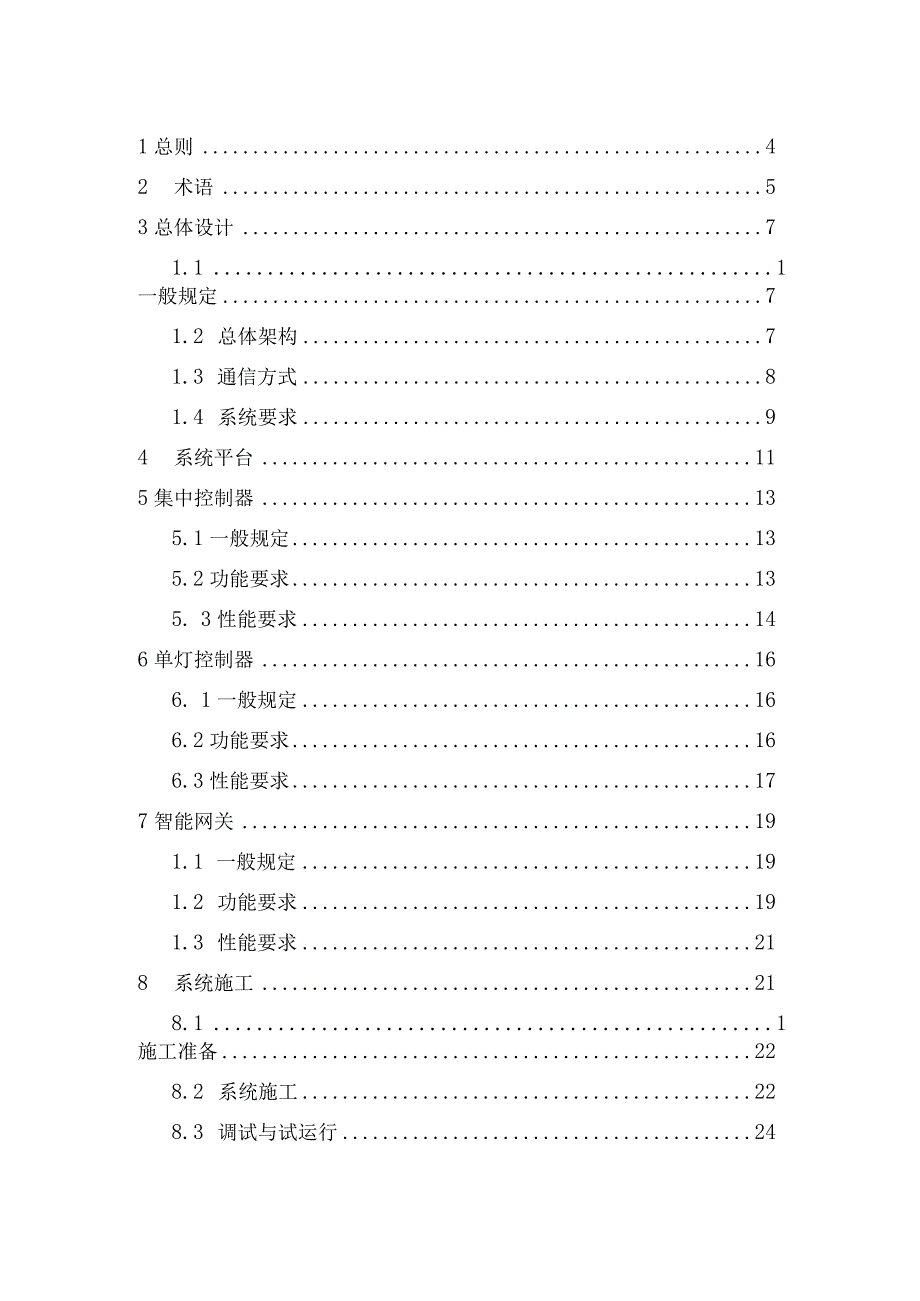

1、江苏省地方标准DB32J XXXXX-202XDB32TXXXX-202X城市照明智能化系统建设标准ConstructionStandardofIntelIigentSystemforUrbanLighting(征求意见稿)202X-XX-XX发布202X-XX-XX实施江苏省住房和城乡建设厅联合发布江苏省市场监督管理局1总则42术语53总体设计71.1 1一般规定71.2 总体架构71.3 通信方式81.4 系统要求94系统平台115集中控制器135.1一般规定135.2功能要求135. 3性能要求146单灯控制器166. 1一般规定166.2功能要求166.3性能要求177智能网关191.

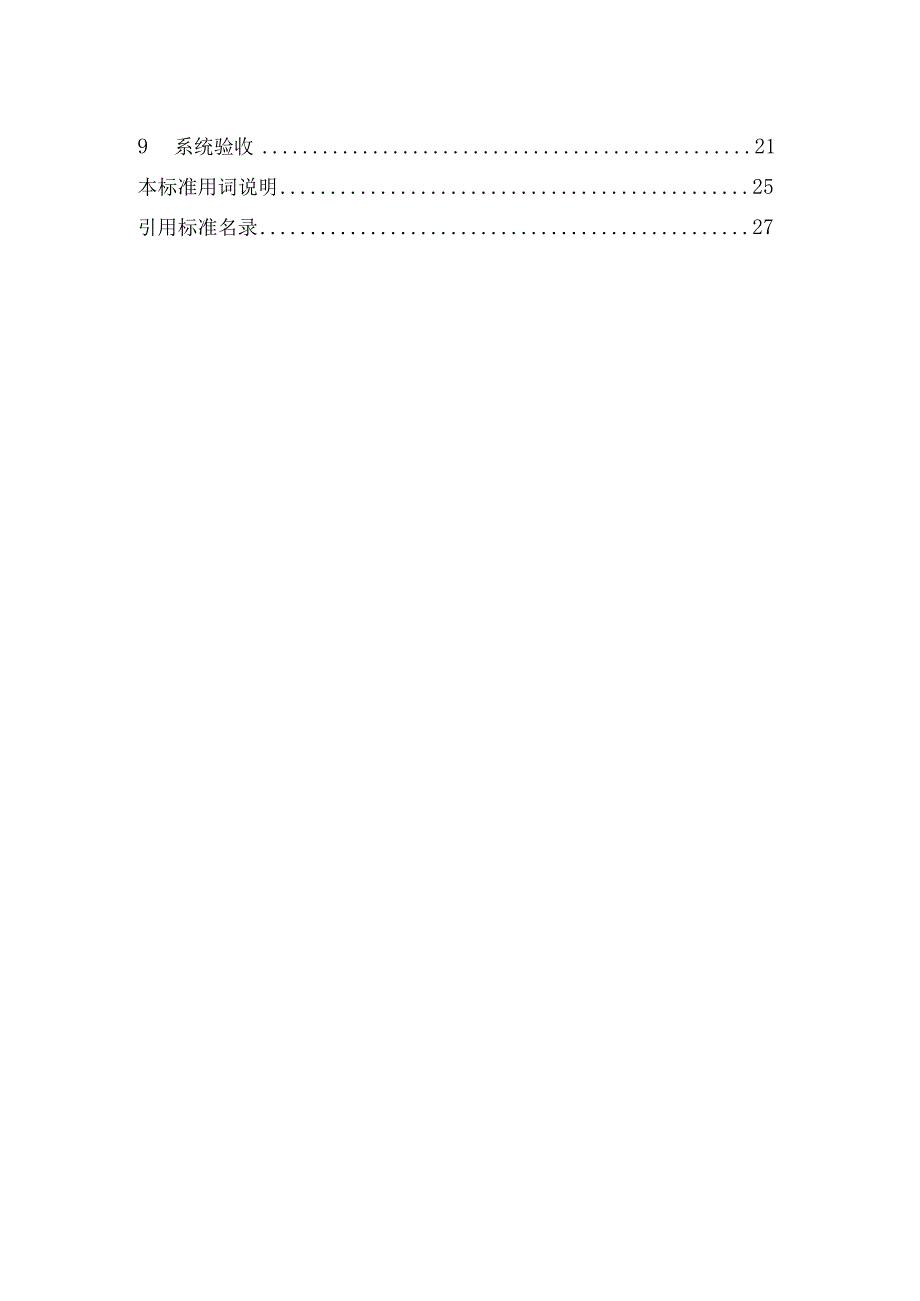

2、1 一般规定191.2 功能要求191.3 性能要求218 系统施工218.1 1施工准备228.2 系统施工228.3 调试与试运行249 系统验收21本标准用词说明25引用标准名录271总则1.0.1为规范和引导城市照明智能化系统建设,推进城市照明基础设施的智能化和数字化改造,推动精细化按需照明和节能减碳,结合江苏省实际状况,特制定本标准。1.0.2本标准适用于新建、改建、扩建城市照明智能化系统的设计、使用、施工及验收。1.0.3城市照明智能化系统建设除应符合本标准外,尚应符合国家和江苏省现行相关标准的规定。2术语2.O.1城市照明urbanlighting在城市规划区内城市道路、隧桥、广
3、场、公园、公共绿地、名胜古迹以及其他建(构)筑物的功能照明和景观照明。2.0.2城市照明智能化系统intelligentsystemforurbanlighting主要包括集中控制系统、单灯控制系统、智慧多功能杆系统、数字化管理系统以及GIS和CIM的应用。2.0.3集中控制系统centralizedcontrolsystemforurbanlighting由系统平台、通信网络、集中控制器及照明配电柜组成的I。T系统,对城市照明的配电回路进行测控,实现集中控制和统一管理。2.0.4单灯控制系统controlsystemofstreetlightluminaires由系统平台、通信网络、单灯控制
4、器及路灯灯具组成的IoT系统,对城市照明的路灯灯具进行智能化管控,实现按需照明和二次节能。2.0.5智慧多功能杆系统systemofintelligentmultifunctionalpoles由系统平台、通信网络、智能网关及杆上的挂载设备组成的IoT系统,完成智能照明、视频监控、交通指示、交通监控、环境监测、气象监测、5G通信、信息发布、公共广播、公共WLAN、紧急求助、信息交互、充电服务等功能。2.0.6数字化管理系统digitalmanagementsystem平台层的软件系统,完成城市照明的资产管理、维护管理和用电管理等功能。2.0.7系统平台systemplatform即中央管理系统
5、CMS,是城市照明智能化系统的中枢和大脑,它与集中控制器、单灯控制器、智能网关等IOT设备进行实时通信,实现全市功能照明、景观照明或智慧多功能杆的自动控制、数据采集和系统管理以及与数字城管、智慧城市平台的对接。2. 0.8集中控制器centralizedcontroller简称集控,安装在路灯或夜景亮化的配电柜或箱式变处,对配电回路进行远程开关、监测和报警的I。T设备。部分集中控制器还具备自组网单灯控制器的管理和通信中转功能。3. 0.9单灯控制器streetlightluminairecontroller简称单灯,安装在路灯灯具或灯杆上,对单个或多个路灯灯具进行远程开关、调光和监测的IoT设
6、备。4. 0.10智能网关intelligentgateway简称网关,安装在智慧多功能杆设备舱内的核心数据交换IoT设备,集路由、交换及协议栈等功能于一体,北向与系统平台进行网络通信,南向与杆上的挂载设备进行网络或串行通信。3总体设计3.1一般规定3.1.1 城市照明智能化系统的设计应遵循“统一规划、总体设计、适度超前、分步实施”的原则。3.1.2 城市照明智能化系统应能通过人性化的开关灯控制以及分组、分时的控制和调光策略,实现精细化的按需照明和节能减碳。3.1.3 3城市照明智能化系统的各子系统应能实现有机集成、平滑切换和数据共享,确保系统指令和采集数据的唯一性、完整性和及时性。3.1.4
7、 城市照明智能化系统平台应具备接口,与同级或上级政府相关的数字城管、智慧城市平台实现数据共享和一网统管,数据交换应确保安全、脱敏。3.1.5 5对已建成的城市照明监控系统的升级改造应不影响城市照明每天的正常运行,实现平稳过渡。3.1.6 应确保城市照明的安全运行,应具备路灯电缆和灯杆漏电监测报警功能,宜与城市基础设施生命线安全工程进行衔接,实现共建、共享。3. 2总体架构3. 2.1城市照明智能化系统宜采用二层、三层或二层与三层混合的架构,其系统架构应符合图3.2.1的要求。3. 2.2集中控制系统由平台层的系统平台和配电层的集中控制器组成二层架构。3. 2.3公网通信的单灯控制系统由平台层的
8、系统平台和灯杆层的单灯控制器组成二层架构。3. 2.4自组网通信的单灯控制系统由平台层的系统平台、配电层的集中控制器(含单灯集中器)和灯杆层的单灯控制器组成三层架构。3. 2.5智慧多功能杆子系统由平台层的系统平台和灯杆层的智能网关组成二层架构。3. 2.6平台层即系统平台,是整个城市照明智能化系统的顶层。根据管理方式、投资额度的不同,平台软件既可以本地化部署,构成独立的控制中心;也可以云端部署,构成云平台。公众移动通信网络图3.2.1城市照明智能化系统架构图4. 2.7配电层是整个城市照明智能化系统的中层,主要由安装在路灯和夜景配电柜或箱式变处的集中控制器构成。3. 2.8灯杆层是整个城市照
9、明智能化系统的底层,主要由安装在普通路灯灯杆上的单灯控制器和智慧多功能杆上的智能网关构成。3. 3通信方式3. 3.1集中控制器与平台之间的通信宜采用4G公网方式。3. 3.2单灯控制器与平台之间的通信宜采用4GCatJ公网方式;也可采用PLC电力线载波、ZigBee无线短距和RS-485双绞线等自组网方式,通过集中控制器中转。3. 3.3智能网关与平台之间的通信宜采用光纤方式;不易部署光纤的地方,也可采用4G或5G无线通信。3. 3.4通信网络宜采用公众移动通信运营商的的网络,组建城市照明的VPN专网,运营商应保证网络信号或链路对全市城市照明设施的有效覆盖。3. 3.5系统平台应能兼容不同的
10、通信方式,应兼容不同运营商的网络。系统宜提供开放的接口和通信协议。3. 3.6系统各层之间的数据通信应采用加密和校验机制。3. 4系统要求3. 4.1系统应根据经纬度自动计算出当地全年日出日落时间曲线,结合每日光照度由控制中心计算机或云平台自动控制每台配电柜照明线路和每个路灯灯具的开关,并能实现分组、分时控制以及手动点控或群控等功能。3. 4.2系统应按设定的时间周期自动巡测或随机手动监测每台配电柜线路及每个灯杆灯具的电压、电流、有功、无功、功率因数、亮灯率等工作参数。3. 4.3系统应能随时获取每台配电柜及每个灯杆灯具的故障报警信息和当前实时的开关状态,并实现、配电柜门禁、电缆被盗报警、灯杆
11、漏电报警等照明设施的安全防护功能。3. 4.4系统可远程对现场IoT设备的参数进行设置;还可对LED路灯实现0V10V或PWM远程无级调光,对HlD路灯实现变功率控制。3. 4.5系统可加装视频摄像机,远程实时查看照明设施开关灯的现场视频图像,做到直观、真切,辅助决策。3. 4.6智慧多功能杆系统的主要功能包括但不限于:智能照明、视频监控、交通指示、交通监控、环境监测、气象监测、5G通信、信息发布、公共广播、公共WLAN、紧急求助、信息交互及充电服务等。3. 4.7系统应支持相关参数的设置,包括:通信参数、IOT设备参数、灯具参数、挂载设备参数、配电柜位置、灯杆位置、时段控制参数、调光控制参数
12、、光照度参数、报警阈值等。3. 4.8系统应能对数据进行记录和处理,包括:监测记录、超限报警、亮灯率和上线率统计、能耗和亮灯时长统计以及数据的备份、检索、导出、恢复、统计、制表和打印等。3. 4.9系统应支持GlS电子地图的定位显示、无级缩放、平滑浏览、查询及漫游等功能;平台宜支持CIM平台的应用。5. 4.10系统应具备以下管理功能:1 I。T设备软件的远程在线升级;2通过BDS或GPS或网络对系统进行校时;3运行日志管理,包括登录与操作记录、开关灯日志、报警处理记录等;4人员权限管理,支持设置多级管理、操作权限;5支持远程访问和手机APP接入,提供系统的安全异地操作和移动操作;6提供标准的
13、接口,实现与数字城管、智慧城市等平台的对接。3.4.11系统宜支持扩展数字化管理功能,构建数据支撑分析、决策的管理模式,并符合以下要求:1支持照明设施的资产信息的增加、删除、修改、查询等,并对各类资产数据进行统计、分析,实现资产管理;2根据巡视任务和报警的故障信息自动生成派工单,下发给相应的维护人员,并对处理过程、处理结果进行跟踪记录,实现维护管理;3对全市城市照明的能耗和电费进行统计、分析,实现用电管理。宜支持外接电管理。3. 4.12系统巡检IoT设备的在线率宜不低于97%o4. 4.13系统实时性应符合以下要求:1平台下发IoT设备实时控制命令的响应时间应小于5s;2平台下发IoT设备实
14、时召测命令的响应时间应小于10s;3平台软件的画面切换响应时间应小于3s;4数据库数据查询的响应时间应小于5s。4系统平台5. 0.1控制中心宜由计算机、数据库服务器、路由器、照度采集器、不间断电源UPS、打印机、报修电话等硬件和平台软件组成;而云平台宜租用第三方云服务厂家提供的云计算服务器和存储空间,通过WEB端或手机端实现远程访问操作。云平台宜部署在当地政务云上。4.0.2系统平台配置的数据存储容量应不小于系统1年产生的数据量,配置的服务器平均负载率应小于65虬4. 0.3系统平台的平均无故障工作时间应不小于30000h04.0.4控制中心应符合以下要求:1机房的环境条件应符合计算机场地通
