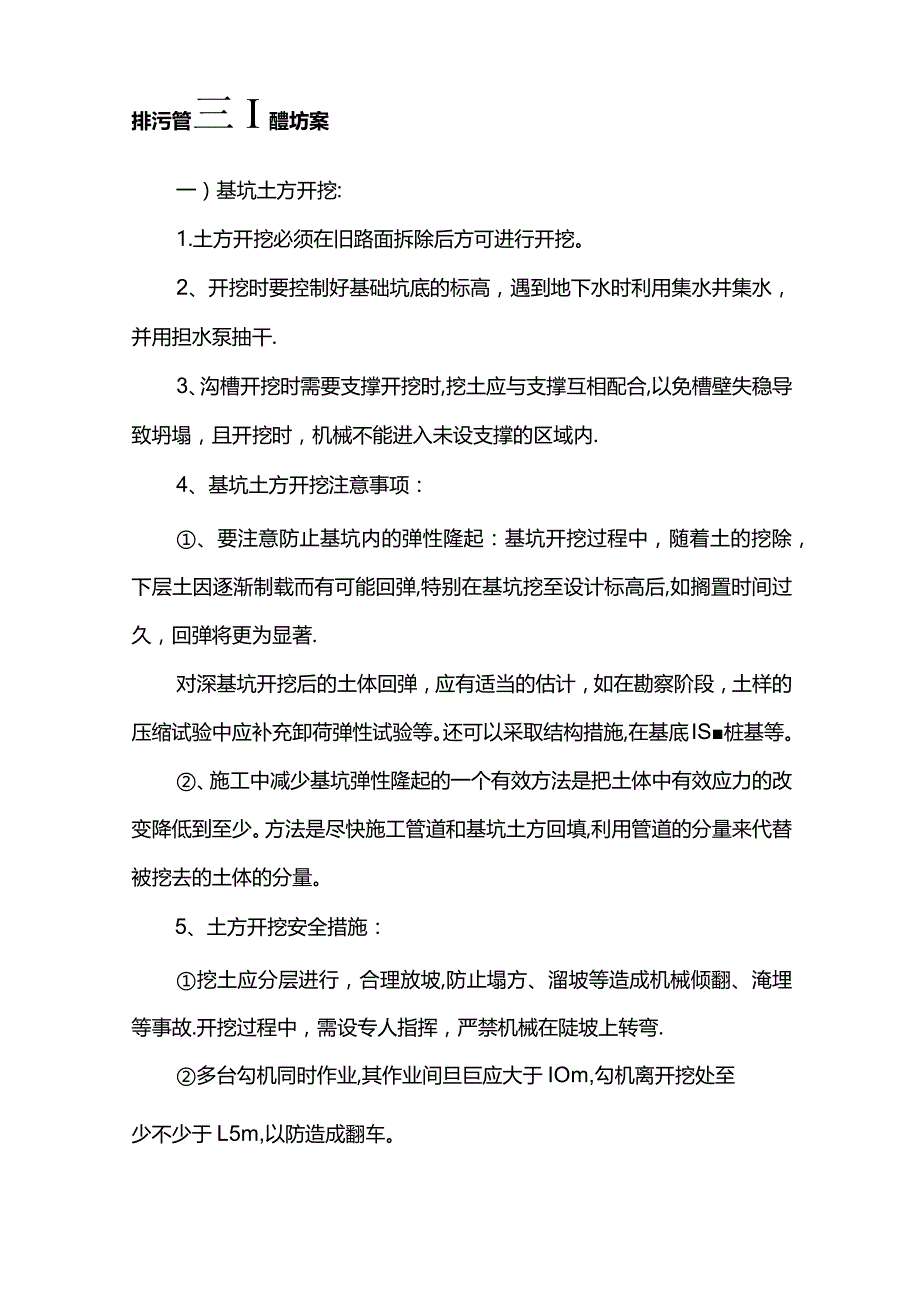

1、排污管三I醴坊案一）基坑土方开挖:1.土方开挖必须在旧路面拆除后方可进行开挖。2、开挖时要控制好基础坑底的标高，遇到地下水时利用集水井集水，并用担水泵抽干.3、沟槽开挖时需要支撑开挖时,挖土应与支撑互相配合,以免槽壁失稳导致坍塌，且开挖时，机械不能进入未设支撑的区域内.4、基坑土方开挖注意事项：、要注意防止基坑内的弹性隆起：基坑开挖过程中，随着土的挖除，下层土因逐渐制载而有可能回弹,特别在基坑挖至设计标高后,如搁置时间过久，回弹将更为显著.对深基坑开挖后的土体回弹，应有适当的估计，如在勘察阶段，土样的压缩试验中应补充卸荷弹性试验等。还可以采取结构措施,在基底IS桩基等。、施工中减少基坑弹性隆起

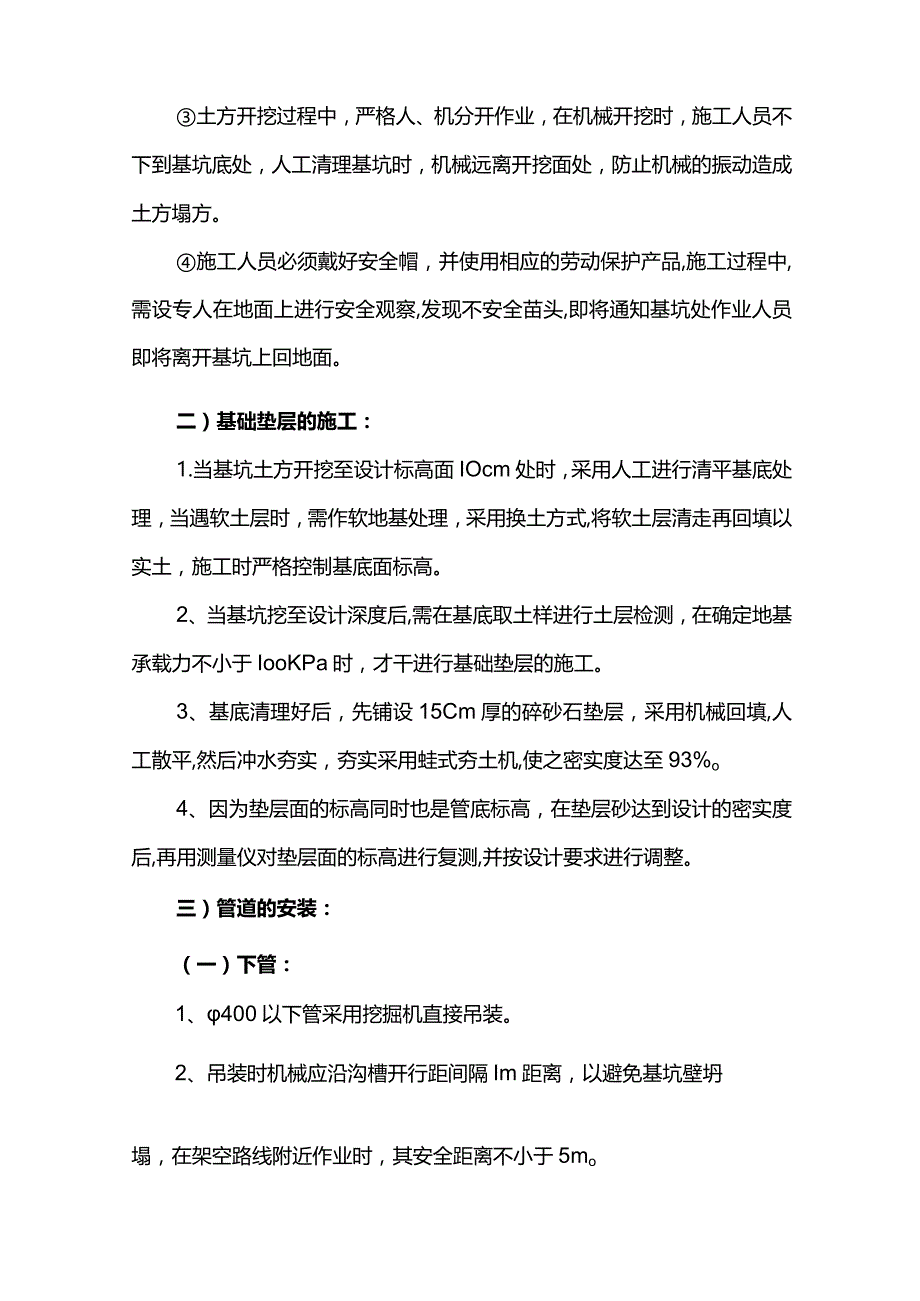

2、的一个有效方法是把土体中有效应力的改变降低到至少。方法是尽快施工管道和基坑土方回填,利用管道的分量来代替被挖去的土体的分量。5、土方开挖安全措施：挖土应分层进行，合理放坡,防止塌方、溜坡等造成机械倾翻、淹埋等事故.开挖过程中，需设专人指挥，严禁机械在陡坡上转弯.多台勾机同时作业,其作业间旦巨应大于IOm,勾机离开挖处至少不少于L5m,以防造成翻车。土方开挖过程中，严格人、机分开作业，在机械开挖时，施工人员不下到基坑底处，人工清理基坑时，机械远离开挖面处，防止机械的振动造成土方塌方。施工人员必须戴好安全帽，并使用相应的劳动保护产品,施工过程中,需设专人在地面上进行安全观察,发现不安全苗头,即将通
3、知基坑处作业人员即将离开基坑上回地面。二）基础垫层的施工：1.当基坑土方开挖至设计标高面IOcm处时，采用人工进行清平基底处理，当遇软土层时，需作软地基处理，采用换土方式,将软土层清走再回填以实土，施工时严格控制基底面标高。2、当基坑挖至设计深度后,需在基底取土样进行土层检测，在确定地基承载力不小于IooKPa时，才干进行基础垫层的施工。3、基底清理好后，先铺设15Cm厚的碎砂石垫层，采用机械回填,人工散平,然后冲水夯实，夯实采用蛙式夯土机,使之密实度达至93%o4、因为垫层面的标高同时也是管底标高，在垫层砂达到设计的密实度后,再用测量仪对垫层面的标高进行复测,并按设计要求进行调整。三）管道的

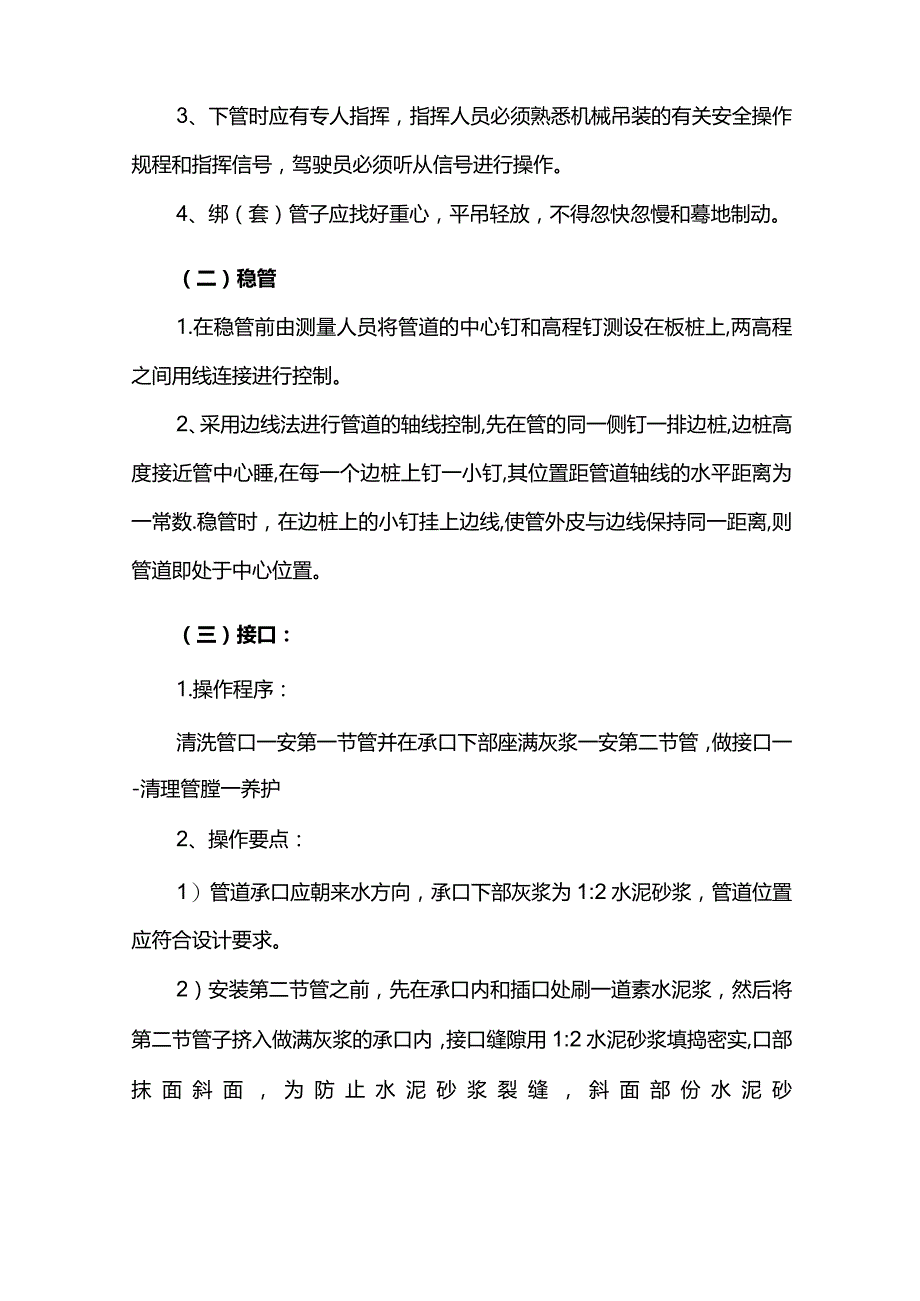

4、安装：（一）下管：1、400以下管采用挖掘机直接吊装。2、吊装时机械应沿沟槽开行距间隔Im距离，以避免基坑壁坍塌，在架空路线附近作业时，其安全距离不小于5mo3、下管时应有专人指挥，指挥人员必须熟悉机械吊装的有关安全操作规程和指挥信号，驾驶员必须听从信号进行操作。4、绑（套）管子应找好重心，平吊轻放，不得忽快忽慢和蓦地制动。（二）稳管1.在稳管前由测量人员将管道的中心钉和高程钉测设在板桩上,两高程之间用线连接进行控制。2、采用边线法进行管道的轴线控制,先在管的同一侧钉一排边桩,边桩高度接近管中心睡,在每一个边桩上钉一小钉,其位置距管道轴线的水平距离为一常数.稳管时，在边桩上的小钉挂上边线,使管
5、外皮与边线保持同一距离,则管道即处于中心位置。（三）接口：1.操作程序：清洗管口一安第一节管并在承口下部座满灰浆一安第二节管，做接口一-清理管膛一养护2、操作要点：1）管道承口应朝来水方向，承口下部灰浆为1:2水泥砂浆，管道位置应符合设计要求。2）安装第二节管之前，先在承口内和插口处刷一道素水泥浆，然后将第二节管子挤入做满灰浆的承口内，接口缝隙用1:2水泥砂浆填捣密实,口部抹面斜面，为防止水泥砂浆裂缝，斜面部份水泥砂浆应分两次压实，最后抹光。3）挤入管内的水泥砂浆应及时抹光或者清除。四）管井砌筑：1）首先复核管井的位置和管井基础硅面标高，确认无误后，按照检查井底座的形状先在基础硅面上作施工放样
6、；2）检查井砌筑及水泥砂批荡：a、砌筑前,应将垫层表面清理干净，并浇水泥湿润。b、砖砌体水平灰缝控制在128MM之间,灰缝饱满度不得小于80%,灰缝要求平直、均匀。砖砌体转角处和交接处尽量同时砌筑。*检查井内外壁批水泥砂前应清理井内外面的灰尘污垢,砂浆等杂物，并淋水充分湿润井内外面。d、套方、吊直、打墩。抹底层灰角，必须先四角规方、横线找平，方线吊直。然后挂线打墩、控制厚度、度以墩为标准,进行井侧面批灰作业。e、管与井身接口处外层应环向打毛，形成毛面。在毛面上涂敷环氧树脂砂浆，涂抹厚不少于20MM,然后在把4层橡胶或者软性塑料带环向粘接在管毛面处，每层厚15MMo身接合处的所有空隙，待固化后，
7、用1:2水泥砂浆封口。排水工程的质量应符合下列标准：管道基础及管节安装实测项目允许偏差项次顼目规定值或者允许方法和频率差1混凝土抗压强度或者砂浆强度（MPa在合格标准内按验标”附录D、F检查2）管轴线偏位（mm）50经纬仪或者拉线;每两井间测3320处4管内底高程（mm）不小于设计值水准仪：每两井间测2处5基础厚度（mm）不小于设计值尺量:每两井间测3处尺量、拉边线:每两井间测26抹市宽度不小于设计值处厚度不小于设计值7相邻管内底错口（mm）5（下游低于上游）按10%抽查检查（雨水）井砌筑实测项目允许偏差项次检查项目规定值或者允许差检查方法和频率1砂浆强度（MPa）在合格标准内按附录F检查2轴
8、线偏差（mm）50经纬仪：每一个井检3圆井直径或者方井长、宽（mm）20查尺量:每一个井检4井盖与相领路面雨水井0-4查高差（mm）检查井0+4山、仕A，-jzT7C.佚T_第二节顶管工程一、扣板桩围敝施工:1、施工准备1）扣板桩施打前应对施工现场地上、地下障碍物进行全面调查及清理，保证施打扣板桩的工作顺利进行。2 ）根据设计要求测量放线定出扣板桩施打位置，并做好标记。3 ）对需有箝板桩就位准备并检查扣板桩位置是否顺畅。4 、扣板桩施工工艺流程：汽车吊及振锤就位一扣板桩提升一扣板桩对位一扣板桩施打纠偏一移位一定位提升对位施打移位/拉森钢板桩施工工艺网络图二、顶管坑的尺寸1.工作坑应有足够的空间
9、和工作面，保证下管、安装顶进设备的操作间距。坑底长、宽尺寸可按如下公式：底宽W=D+（2。43。2）式中:W工作坑宽度（m）D-被顶进管子外径（m）底长LLjL2+L3+L4+L5式中L工作坑底长（m）1.-管子顶进后，尾端压在蹈轨上的最小长度，混凝土管普通留0.3m1.2每节管子长度（m）1.3一出土工作间隙，根据出土工具确定，普通为LOZ1.5m1.4千斤顶长度（m）1.5后背所占工作坑厚度（m）考虑到本工程工作井内要砌筑拍门井,故工作井内径设置为5.5x3。O接收井内径为3。Omo2、工作坑导轨设置及基础加固1 ）导轨作用是引导管子按设计的中心线和坡度顶进，保证管子在顶入土之前位置正确。
10、导轨安装坚固与准确与否对管子的顶进质量影响较大，因此，安装导轨必须符合管子中心、高程和坡度的要求.本工程采用20号槽钢或者工字钢做导轨.2 ）工作坑的基础根据现场施工的实际情况需要，工作坑完成顶关任务后再进行检查中的施工砌砖。故此选用硅基础形式按检查井施工图要求进行，碎的强度为C25,厚度为20cm并按检查井基础要求配置钢筋。3 ）两导轨的间距计算：A0=A+aA=2（D-h+e）（h-e）式中:AO-两导轨的中距（mm）A两导轨的上部的净距（mm）a导轨的上顶宽度（mm）（选100mm）D一-管外径(mm)(选1550mm)H导轨高度(mm)(选200mm)E-管外底距底板的距离(2Omm)
11、A=2(Dh+e)(h-e)=993A=A+a=10933、顶管工程学参数确定顶管的推力就是顶管过程管道受的阻力,主要包括工具管切土正压力、管壁磨擦阻力。1)工具管切土正压力:与土层密实度、土层含水量、工具管格栅形态及管内挖土状况有关。根据有关工程统计资料。软土层普通为2030tm2,硬土层通常在30-60tm2o大于40tm2时表明土质较好。在计算顶力时，要考虑适当的安全系数。2 )计算总顶力的理论公式和验算公式：P=Kf(2Pv+2PH+Po)+RAPv=rhDePH=r(h+D2)DLtg2(45o-2)P=nGL式中：P二计算总顶力(T)K二安全系数取L5PV=管顶上方的土压力F=管壁
12、与土层的磨擦系数取0.25PH=管侧的土压力R=管前阻力（因工作面稳定,取50tm2）A二基础面积r=土动密度L85h二顶管上方土的高度（m）D二顶管外径（m）L=顶管长度（m）二内磨擦角G=Po。二埠系数取3。5通常减少管壁磨擦阻力的措施有：管壁与泥土之间加泥浆套减阻、管夕陞形态规则和表面光洁等。顶管阻力为以上二种不可预见因素,顶管设备取Io5倍摆布储备能力,设备顶进能力应为600t.3 ）后背墙利用坑壁围敝扣板桩作后背的要求。1.垂直压打扣板桩,使扣板壁面与管道顶进方向垂直。2、在平直的扣板前横排2x0。20o2方米与扣板桩紧贴在一起。3、在压打扣板桩后面施打喷粉桩三排作加强后背土的承受力
13、.后背墙的允许抗力计算公式：4、顶进设备顶进设备主要包括千斤顶、高压油泵、工具管及运出土设备等。1）千斤顶千斤顶是掘进顶管的主要设备,本工程拟采用2台200t或者300t液压千斤顶.千斤顶的工作坑内的布置采用并列式，顶力合力与管壁反作用点应在同一?由线，防止产生顶时力偶，造成顶进偏差.根据施工经验。采用机械挖运土方,管上半部管壁有间隙时,千斤顶的着力点作用在管子垂直直径的1/4-1/5处为宜.2 ）高压油泵由电动机带动油泵工作。选用额定压力为52Mpa的ZB-500注塞泵,经分配器,控制阀进入千斤顶,各千斤顶的进油管并联在一起，保证各千斤顶活塞的出力和行程一致。3 ）顶铁顶铁是传递和分散顶力的
14、设备。要求它能承受顶压力而不变形，并且便于搬运。根据顶铁位置的不同，可分为横顶铁、顺顶铁和U形顶铁三种.4）其他设备工作坑上设活动式工作平台，平台用20号工字钢梁,上铺钢筋网片.工作坑井口处安装一滑动平台，作为下管及出土使用。在平台上设起重架,上装电动卷扬机,其起分量应大于管子分量。工作棚用彩瓦遮盖，以防雨水及阳光，便于人员在不同气候下的正常操作。三、挖土与顶进工作坑内设备安装完毕，经检查各部处于良好状态，即可开动工具头进行式顶。首先将工具头下到导轨上，就位以后，装好顶铁，连接如各系统并检查正常后。校测工具头水平及垂直标高是否符合设计要求,合格后即可顶进工具头，然后安放混凝土管节，再次测量标高，核定无误后，开动工具头进行试顶,待调整好各项参数后即可正常顶进施工。L顶进施工顶进施工主要利用工具头在管前端取土，千斤顶出镐在后背不动的情况下将污水管向前顶进，起操作过程如下：1）安装好顶铁挤牢,管前端以一定长度后，启动油泉,千斤顶进油，活塞伸出一个工作行程，将管子推向一定距离.2）住手油泉，打开控制阀,千斤顶回油，活塞回缩.3）添加顶铁，重复上述操作，直至需要安装下一节管子为止。4）卸下顶铁，下管，用钢套环连接混凝土上管，在混凝土管借口处放一圈止水胶圈,以保证接口缝隙和受力均匀或者采用其他房渗漏措施，保证管与管之间的连接安全。顶管管节接头形式及防水措施由于本管道为污染管道，为防
