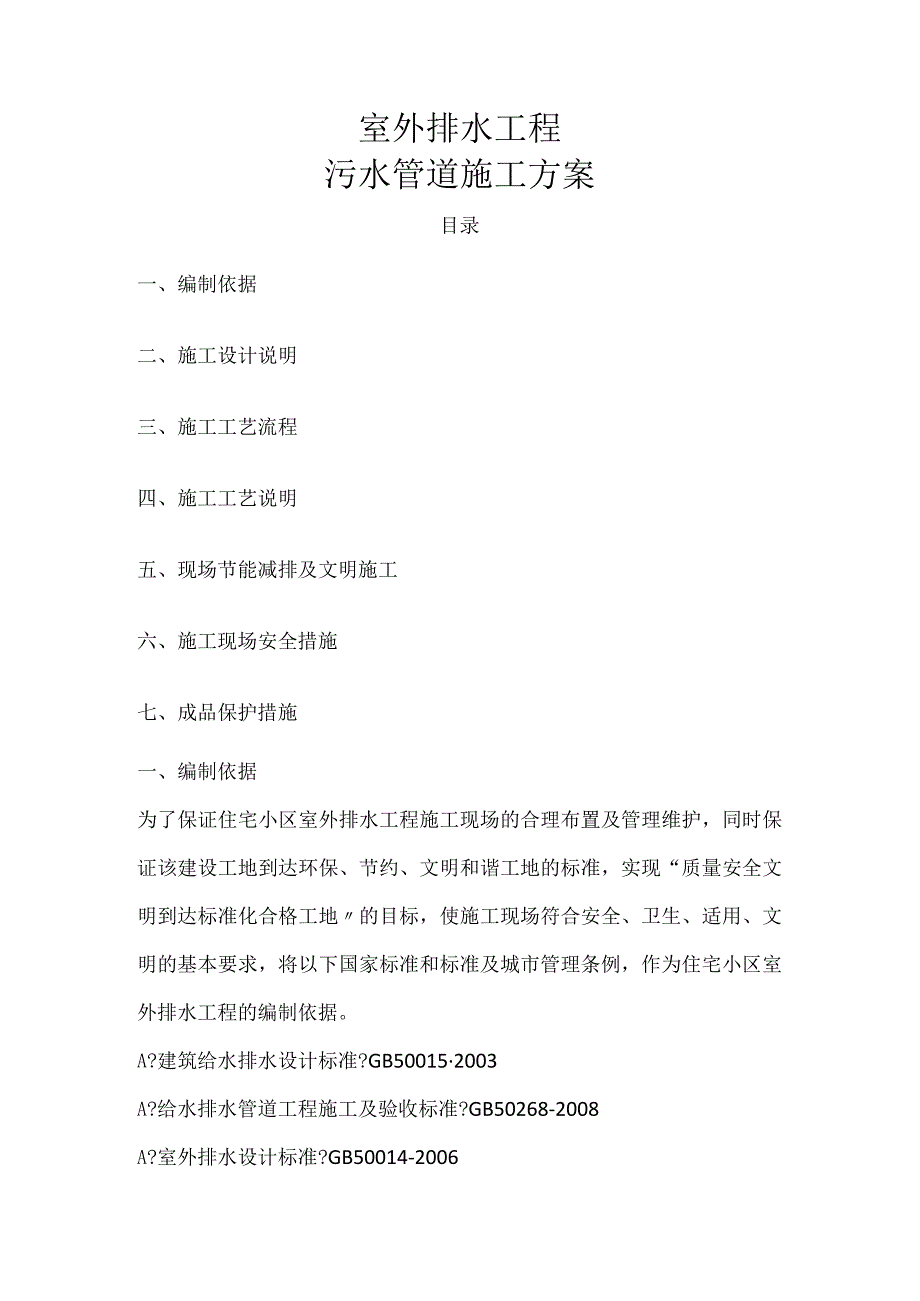

1、室外排水工程污水管道施工方案目录一、编制依据二、施工设计说明三、施工工艺流程四、施工工艺说明五、现场节能减排及文明施工六、施工现场安全措施七、成品保护措施一、编制依据为了保证住宅小区室外排水工程施工现场的合理布置及管理维护，同时保证该建设工地到达环保、节约、文明和谐工地的标准，实现“质量安全文明到达标准化合格工地的目标，使施工现场符合安全、卫生、适用、文明的基本要求，将以下国家标准和标准及城市管理条例，作为住宅小区室外排水工程的编制依据。A?建筑给水排水设计标准?GB500152003A?给水排水管道工程施工及验收标准?GB50268-2008A?室外排水设计标准?GB50014-2006A?

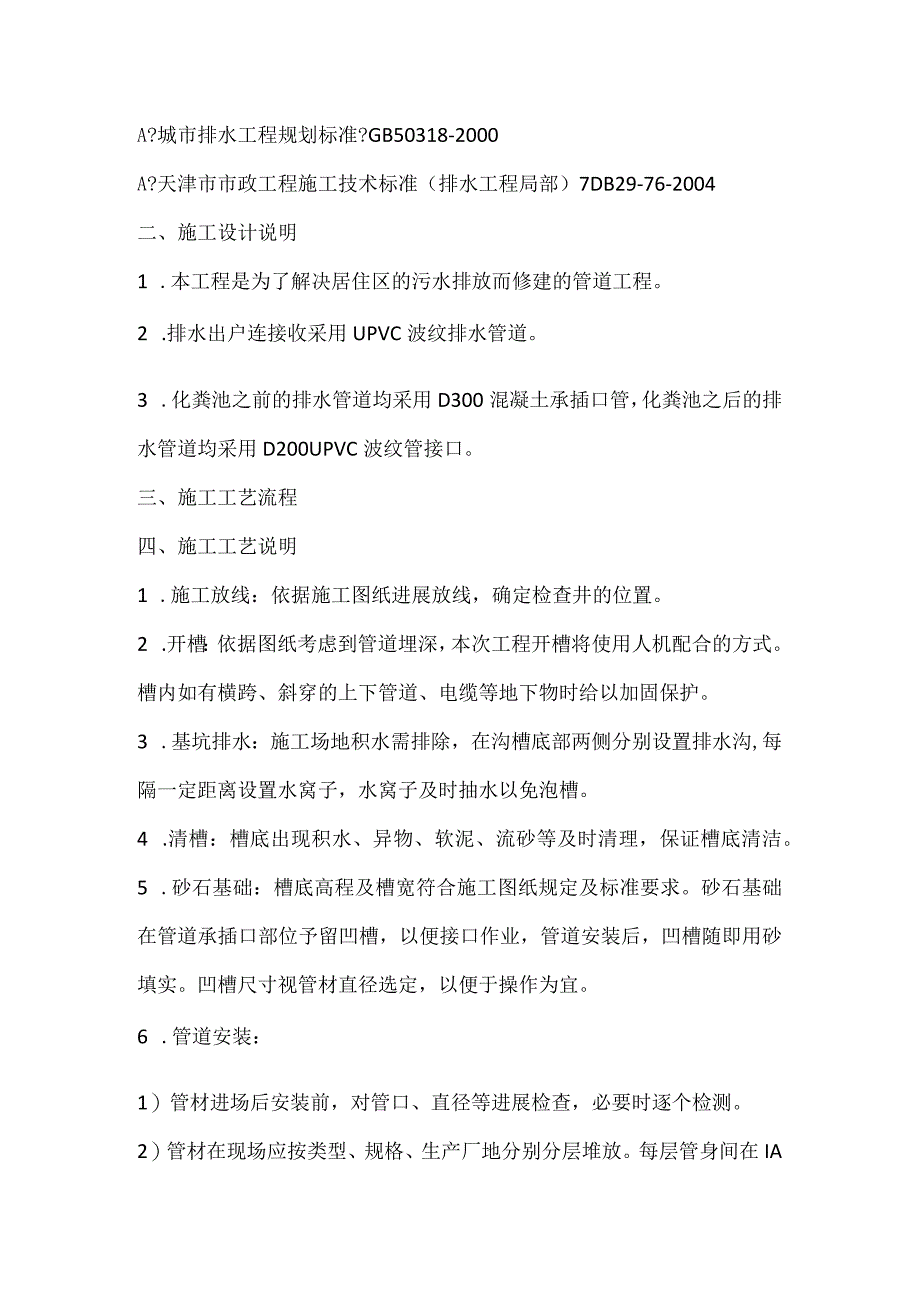

2、城市排水工程规划标准?GB50318-2000A?天津市市政工程施工技术标准（排水工程局部）7DB29-76-2004二、施工设计说明1 .本工程是为了解决居住区的污水排放而修建的管道工程。2 .排水出户连接收采用UPVC波纹排水管道。3 .化粪池之前的排水管道均采用D300混凝土承插口管，化粪池之后的排水管道均采用D200UPVC波纹管接口。三、施工工艺流程四、施工工艺说明1 .施工放线：依据施工图纸进展放线，确定检查井的位置。2 .开槽：依据图纸考虑到管道埋深，本次工程开槽将使用人机配合的方式。槽内如有横跨、斜穿的上下管道、电缆等地下物时给以加固保护。3 .基坑排水：施工场地积水需排除，在

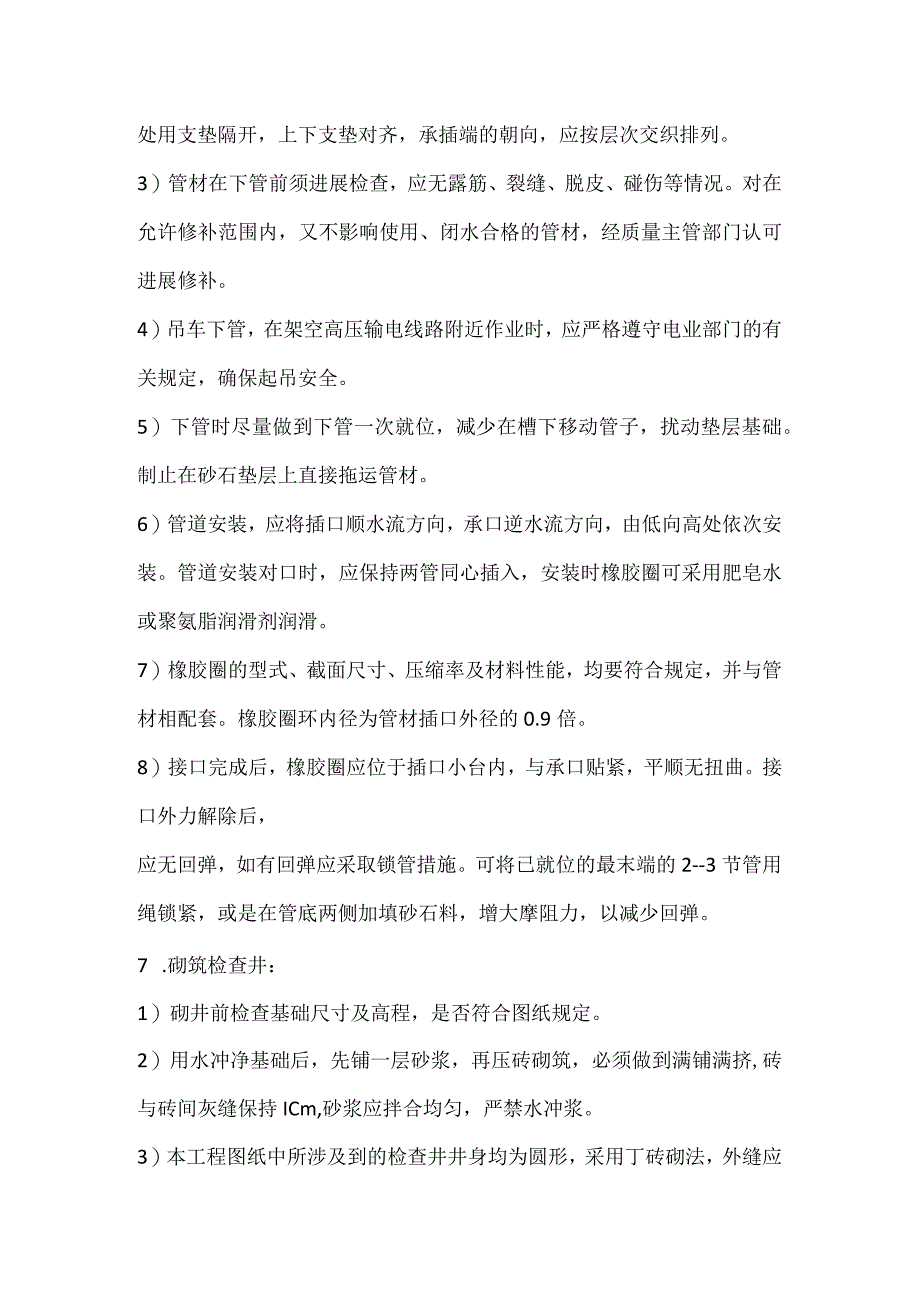

3、沟槽底部两侧分别设置排水沟,每隔一定距离设置水窝子，水窝子及时抽水以免泡槽。4 .清槽：槽底出现积水、异物、软泥、流砂等及时清理，保证槽底清洁。5 .砂石基础：槽底高程及槽宽符合施工图纸规定及标准要求。砂石基础在管道承插口部位予留凹槽，以便接口作业，管道安装后，凹槽随即用砂填实。凹槽尺寸视管材直径选定，以便于操作为宜。6 .管道安装：1）管材进场后安装前，对管口、直径等进展检查，必要时逐个检测。2）管材在现场应按类型、规格、生产厂地分别分层堆放。每层管身间在IA处用支垫隔开，上下支垫对齐，承插端的朝向，应按层次交织排列。3）管材在下管前须进展检查，应无露筋、裂缝、脱皮、碰伤等情况。对在允许修补
4、范围内，又不影响使用、闭水合格的管材，经质量主管部门认可进展修补。4）吊车下管，在架空高压输电线路附近作业时，应严格遵守电业部门的有关规定，确保起吊安全。5）下管时尽量做到下管一次就位，减少在槽下移动管子，扰动垫层基础。制止在砂石垫层上直接拖运管材。6）管道安装，应将插口顺水流方向，承口逆水流方向，由低向高处依次安装。管道安装对口时，应保持两管同心插入，安装时橡胶圈可采用肥皂水或聚氨脂润滑剂润滑。7）橡胶圈的型式、截面尺寸、压缩率及材料性能，均要符合规定，并与管材相配套。橡胶圈环内径为管材插口外径的0.9倍。8）接口完成后，橡胶圈应位于插口小台内，与承口贴紧，平顺无扭曲。接口外力解除后，应无回
5、弹，如有回弹应采取锁管措施。可将已就位的最末端的2-3节管用绳锁紧，或是在管底两侧加填砂石料，增大摩阻力，以减少回弹。7 .砌筑检查井：1）砌井前检查基础尺寸及高程，是否符合图纸规定。2）用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤,砖与砖间灰缝保持ICm,砂浆应拌合均匀，严禁水冲浆。3）本工程图纸中所涉及到的检查井井身均为圆形，采用丁砖砌法，外缝应用砖渣嵌平，平整大面向外，砌完一层后，灌一次砂浆，使缝隙内砂浆饱满，后再铺浆砌筑上一层砖，上下两层砖间竖缝应错开。4）检查井砌至收口局部时，应按坡度将砖头打成坡茬，以便于井里顺坡抹面。5）井内壁砖缝应采用缩口灰，抹面时能抓得牢。井身砌
6、完后，应将外表浮灰残渣扫净。6）井壁与砂管接触局部，必须座满砂浆，砖面与管外壁留l-1.5cm,用砂浆堵严，并在井壁外抹管箍，以防漏水，管外壁抹箍处应提前刷洗干净。7）井身砌完后，外壁应用砂浆搓缝，使所有外缝严密饱满，然后将灰渣清扫干净。8）检查井砌完后，应立即安装井盖，防止行人、土块、杂物落入井内。8 .回填：1）沟槽基坑必须在管道验收合格并到达回填要求的强度时方可进展。2）回填采用的材料尽量就地取材，根据管道及回填上部工程对回填的要求和保护作业区影响围内地上、地下管线和建筑物安全的要求选用。3）回填前将槽内杂物淤泥去除干净，保持排水畅通。槽内不得有积水。4）回填时必须分层并始终保持管道两侧
7、的高度相等使其受压均匀。两侧的高差不得大于20cm。回填每层的厚度不宜大于30cm。当回填密实度到达要求前方可回填上层土。5）雨季回填时，不得长期亮槽并将松铺的土料及时夯、压密实，到达要求的密实度。6）回填用土不得堆存在沟槽附近。应随填随运。五、现场节能减排及文明施工1 .配备专人管理，进展巡检、维修，保证施工现场的文明。2 .文明施工，着装整齐，所有施工人员均要配戴安全帽，施工人员戴好安全帽，下水穿水鞋。3 .施工过程严格遵守排水工程各项施工标准、规程。施工过程严格遵守排水工程各项施工规、规程。用电设备及施工机械由持证人员操作。4 .材料、工具堆放有序，不得阻碍交通和影响其他施工单位人员工作
8、。5 .夜间施工要尽量减少噪音，尽量安排日间施工。6 .加强精神文明建设，提高职工思想政治素质和业务素质，共创良好企业形象。六、施工现场安全措施由于本工程施工现场作业面大，战线长，平面施工作业现场可能出现与其他市政工程穿插作业，为减少和防止安全事故的发生，要通盘考虑，细致周到。在做好本工程安全施工的同时，兼顾兄弟单位的施工进度和安全。1 .作业段开工之前向业主和总承包方报送该段的封闭拦护方案，获得批准后即进展施工。2 .沟槽开挖前，根据业主提供的详细地下管线资料，进展与施工有关管线埋深和走向的刨查，采用开挖探坑的方法，查明其情况并标注警Jo3 .所有进入施工现场的人员必须戴安全帽。4 .沟槽内
9、上下要备有安全爬梯，需搭便桥的地方应搭设便桥。5 .机械开槽时，要有专人负责指挥，机械回转半径范围内不得站人；机械挖槽要满足或大于标准坡度。6,沟槽内如有滞水，挖清槽时，沟边应设专人来回巡查，以免塌方伤人。7 .人工下管应选用质地稳固、不断股、不腐朽、无夹心的大绳，以免断裂。8 .下管时槽上、槽下人员要统一信号，统一指挥，相互配合，防止砸伤。9管子下槽后应及时进展加固，防止其滚动伤人。稳管时应注意相互配合，以免挤手压脚。10 .使用电夯前需经检查，严禁带病作业。蛙式打夯机必须使用单向开关，主操作手和助手必须戴好绝缘手套，穿绝缘鞋；作业时保持安全距离，按操作要求进展，严禁在夯机运转时去除积土，夯
10、机用后应切断电源收回。11 .使用机械回填土方，必须有专人负责指挥，掌握周围环境，加强对各种管线及构筑物的保护。12 .合理安排起运土方的车辆和机械进出场的路线，保证人员和来往车辆的安全。13 .夜间施工，照明设备必须齐全，沟槽边要求设红灯和防护栏杆，同时，槽边要设专人负责，防止机械或人员发生意外。14 .槽边严禁长期成垛堆置机砖、管材。15 .机械挖槽要满足或大于标准坡度，只准一侧堆土，堆土坡脚距槽边1.5米以外，堆土高度不超过2米，堆土坡度不陡于自然休止角。在沟槽边沿每侧各设立一道防护栏杆。16 .特种作业工种须持证上岗，严禁无证操作。17 .各种作业机械须遵守交规，进入施工现场低速行驶；
11、使用前细心检查，保证最正确状态。18用电线路经常检查，保证安全使用；小型机具用前进展遥测。19.非本工程部人员，严禁进入施工现场。七、成品保护措施1 ,为创出精品工程，向业主上交合格产品，制定如下措施：2 .组织所有人员进展成品保护教育，制定成品保护措施，划分责任区,落实到具体人。3 .施工管理人员要加强监视和检查，发现问题及时纠正解决。施工过程中进展下一道工序时必须认真保护上一道工序的成品。4 .配合业主（监理）及各专业管理单位作好穿插作业的配合，杜绝各工种相互破坏成品的现象。5 .有条件完全封闭围挡的作业段均应搭设围挡，进展封闭施工，防止社会人员误入造成损坏。其它只能采用拦护围挡作业区的施工工序如沥青睑摊铺等，作业中应加强看护，严禁社会人员进入损坏半成品。
