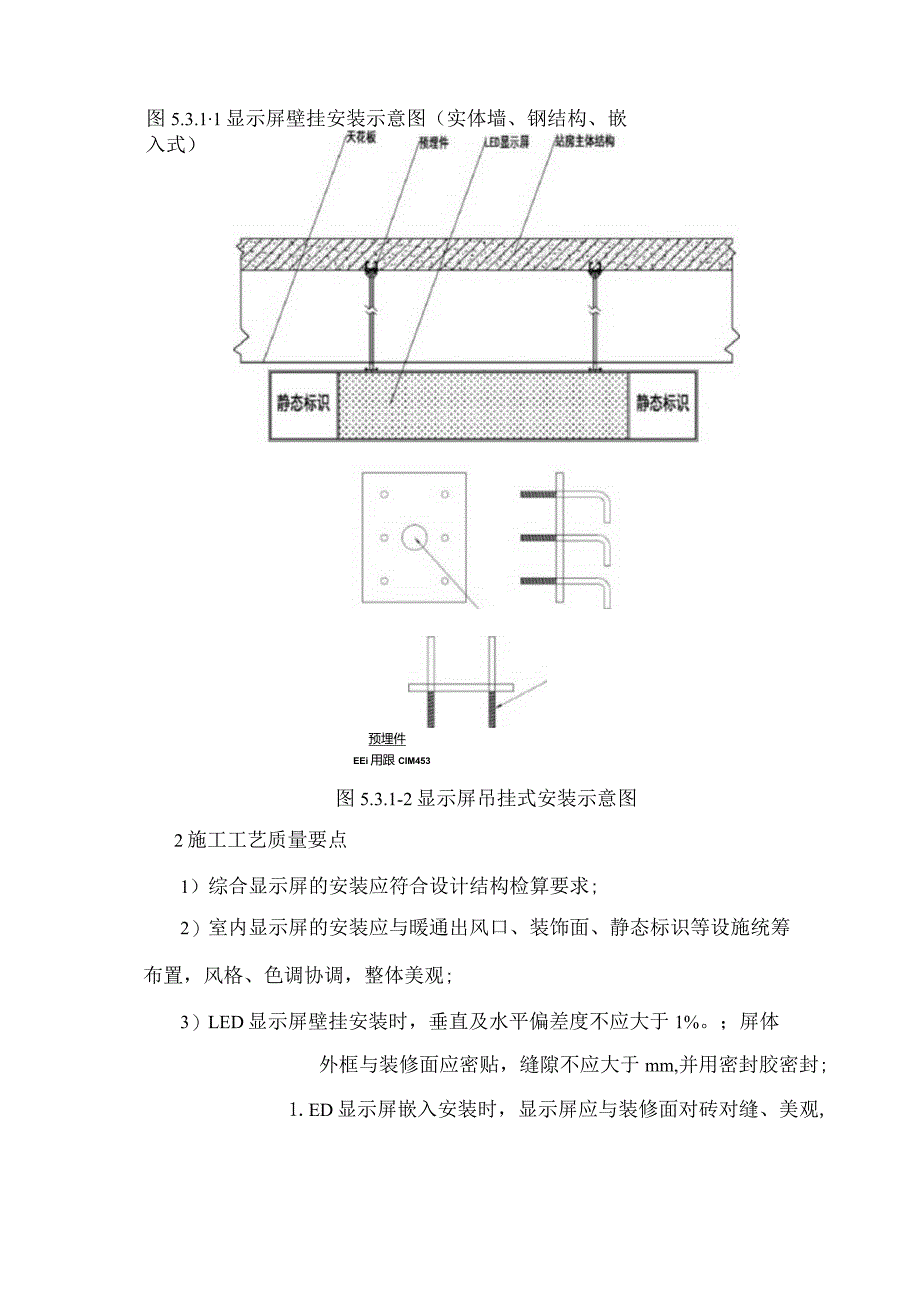

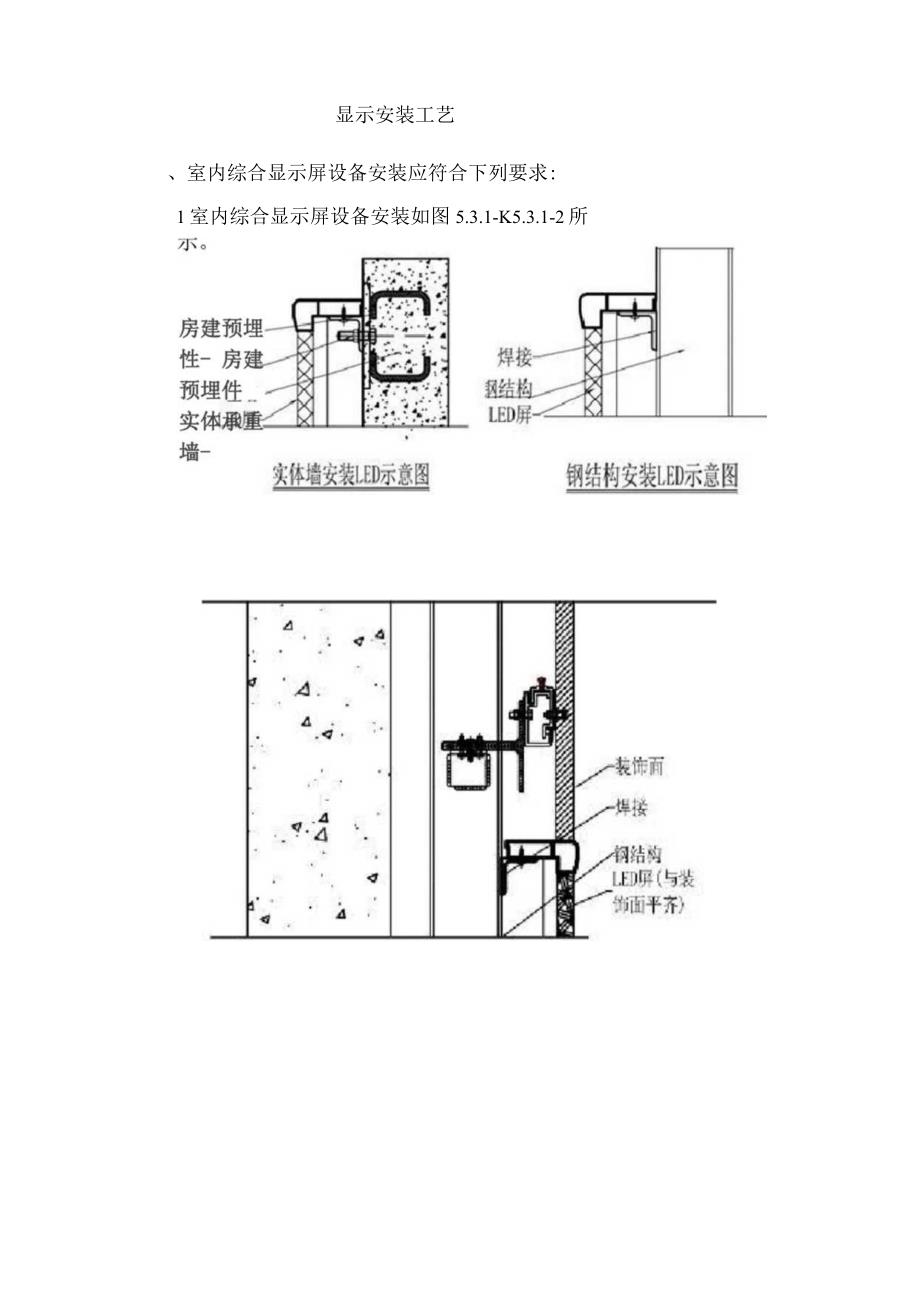

1、显示安装工艺、室内综合显示屏设备安装应符合下列要求:1室内综合显示屏设备安装如图5.3.1-K5.3.1-2所图5.3.11显示屏壁挂安装示意图(实体墙、钢结构、嵌入式)预埋件EEi用跟CIM453图5.3.1-2显示屏吊挂式安装示意图2施工工艺质量要点1)综合显示屏的安装应符合设计结构检算要求;2)室内显示屏的安装应与暖通出风口、装饰面、静态标识等设施统筹布置,风格、色调协调,整体美观;3)LED显示屏壁挂安装时,垂直及水平偏差度不应大于1%。;屏体外框与装修面应密贴,缝隙不应大于mm,并用密封胶密封;1.ED显示屏嵌入安装时,显示屏应与装修面对砖对缝、美观,屏体表面应与装修面齐平;5)LE

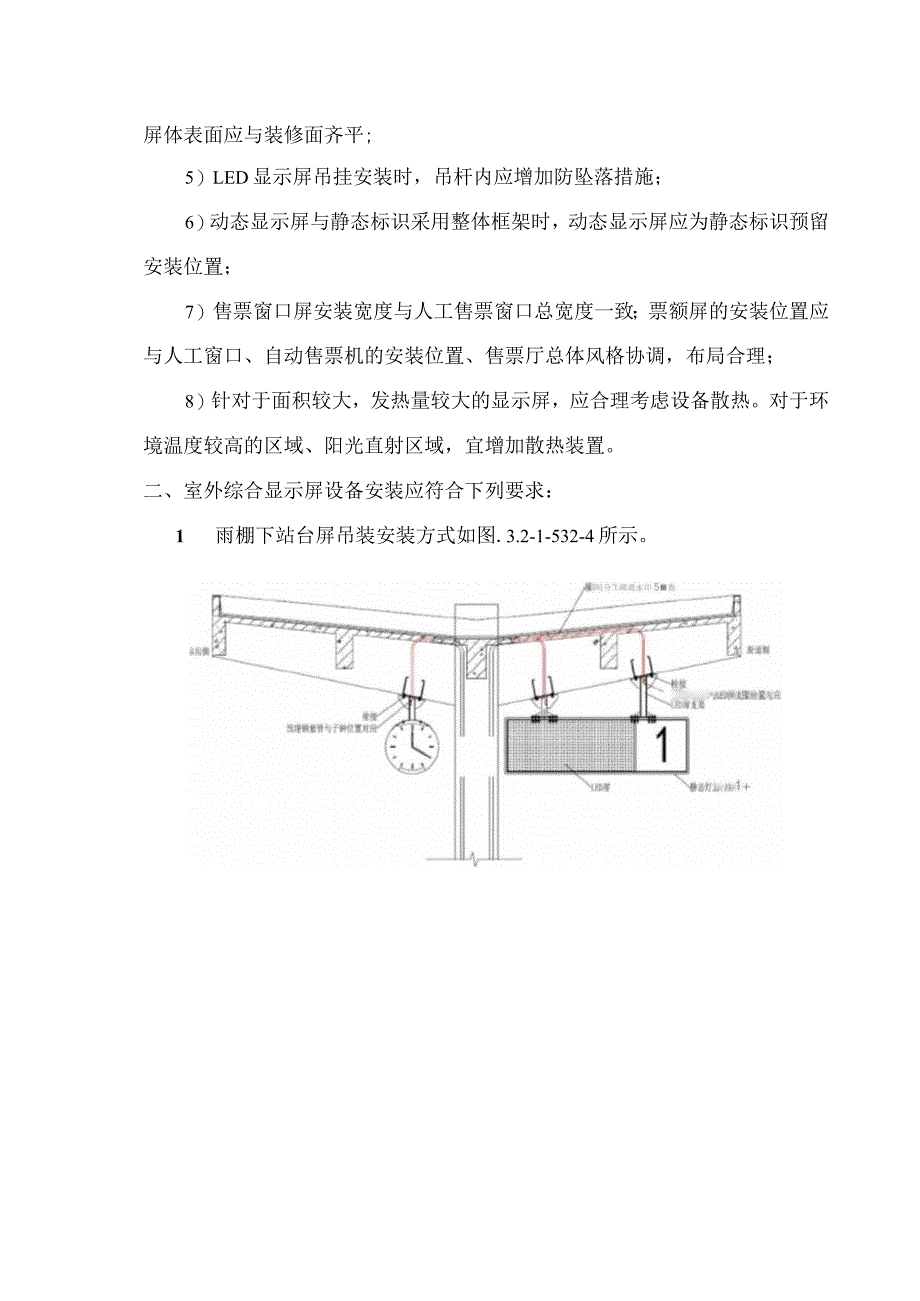

2、D显示屏吊挂安装时,吊杆内应增加防坠落措施;6)动态显示屏与静态标识采用整体框架时,动态显示屏应为静态标识预留安装位置;7)售票窗口屏安装宽度与人工售票窗口总宽度一致;票额屏的安装位置应与人工窗口、自动售票机的安装位置、售票厅总体风格协调,布局合理;8)针对于面积较大,发热量较大的显示屏,应合理考虑设备散热。对于环境温度较高的区域、阳光直射区域,宜增加散热装置。二、室外综合显示屏设备安装应符合下列要求:1 雨棚下站台屏吊装安装方式如图.3.2-1-532-4所示。刊初“8f Njedwt5,J图5.3.2-1混凝土雨棚吊挂显示屏安装示意图(单柱)图5.3.22混凝土雨棚吊挂显示屏安装示意图(双

3、柱)图5.3.23钢结构雨棚吊挂显示屏安装示意图(单柱)图5.3.2-4钢结构雨棚吊挂显示屏安装示意图(双柱)施工工艺要点应符合下列要求2) 1)综合显示屏的安装应符合设计结构检算要求;3) 1.ED显示屏壁挂安装时,垂直及水平偏差度不应大于1机;屏体外框与装修面应密贴,缝隙不应大于mm,并用密封胶密封;4) 1.ED显示屏吊挂安装时,吊杆内应增加防坠落措施;4)站台屏在接触网等高压带电设备附近安装时,安全防护距离不得少于2m,站台屏与接触网腕臂不应在同一平面;5)动态显示屏与静态标识采用整体框架时,动态显示屏应为静态标识预留安装位置;6)吊挂杆件应采用工厂化加工制作,法兰盘尺寸应与预埋件保持

4、一致,法兰盘的斜度应与安装平面斜度一致整,体美观;预埋件加工示意如图5.3.2-5所示;图5.3.25预埋件加工示意图7)弱电走线管和强电走线管应分开布放。吊挂件采用栓筋结构形式安装,站台预埋的外露螺栓长度应一致美,观。预埋件外漏部分和法兰部位可加装防护罩;8)室外屏线缆宜隐蔽,水泥结构预留走线管时,走线管出口留置于预埋件中心位置;9)针对于面积较大,发热量较大的显示屏,应合理考虑设备散热;。宜采用百叶散热方式忌,采用背板裸露。对于环境温度较高的区域、阳光直射区域,宜增加散热装置;10)室外站台显示屏、出站屏防护等级应不低于IP65要求;11)显示屏与安装件之间应采取防松脱高、强度双螺母和弹簧垫片紧固,螺杆外露长度3丝扣。12)通行消防车的站台,站台屏安装的下沿至站台面的高度应符合设计文件要求,雨棚悬挂物下缘至站台面的高度应不小于4m;
