《沥青路面厂拌热再生技术规范.docx》由会员分享，可在线阅读，更多相关《沥青路面厂拌热再生技术规范.docx（17页珍藏版）》请在第壹文秘上搜索。

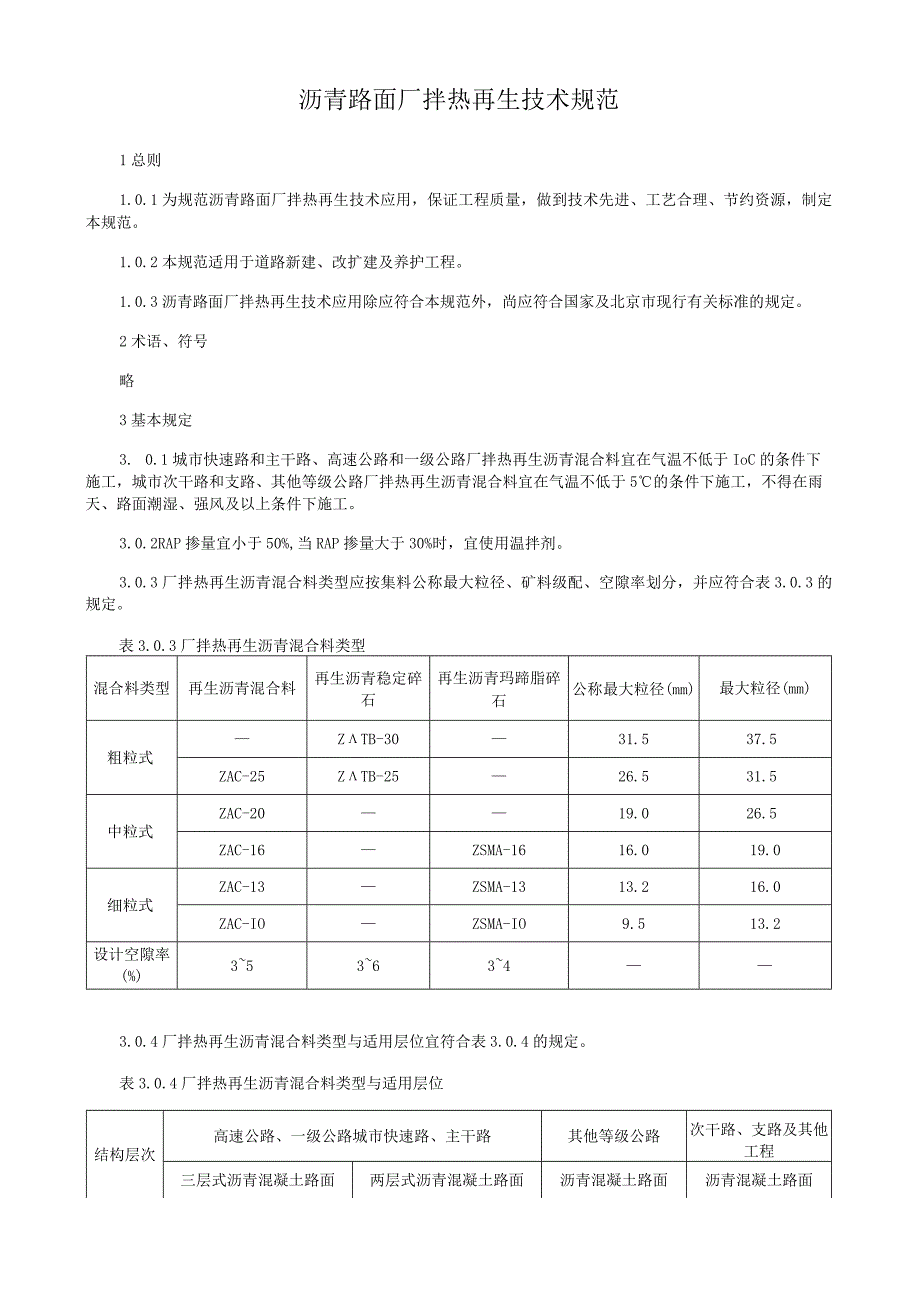

1、沥青路面厂拌热再生技术规范1总则1.0.1为规范沥青路面厂拌热再生技术应用，保证工程质量，做到技术先进、工艺合理、节约资源，制定本规范。1.0.2本规范适用于道路新建、改扩建及养护工程。1.0.3沥青路面厂拌热再生技术应用除应符合本规范外，尚应符合国家及北京市现行有关标准的规定。2术语、符号略3基本规定3. 0.1城市快速路和主干路、高速公路和一级公路厂拌热再生沥青混合料宜在气温不低于IoC的条件下施工，城市次干路和支路、其他等级公路厂拌热再生沥青混合料宜在气温不低于5的条件下施工，不得在雨天、路面潮湿、强风及以上条件下施工。3.0.2RAP掺量宜小于50%,当RAP掺量大于30%时，宜使用温
2、拌剂。3.0.3厂拌热再生沥青混合料类型应按集料公称最大粒径、矿料级配、空隙率划分，并应符合表3.0.3的规定。表3.0.3厂拌热再生沥青混合料类型混合料类型再生沥青混合料再生沥青稳定碎石再生沥青玛蹄脂碎石公称最大粒径(mm)最大粒径(mm)粗粒式ZTB-3031.537.5ZAC-25ZTB-2526.531.5中粒式ZAC-2019.026.5ZAC-16ZSMA-1616.019.0细粒式ZAC-13ZSMA-1313.216.0ZAC-IOZSMA-IO9.513.2设计空隙率(%)3536343.0.4厂拌热再生沥青混合料类型与适用层位宜符合表3.0.4的规定。表3.0.4厂拌热再生

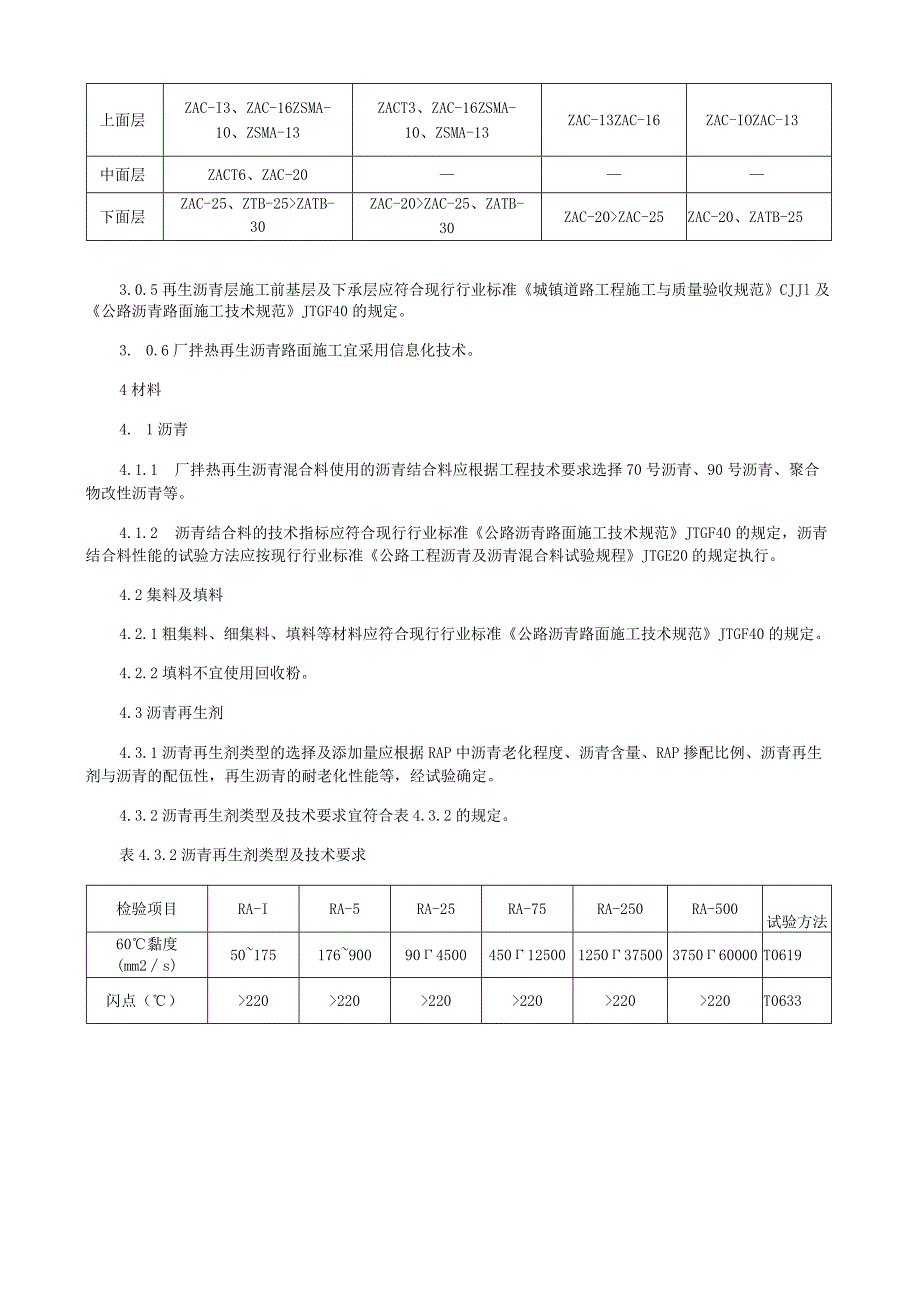

3、沥青混合料类型与适用层位结构层次高速公路、一级公路城市快速路、主干路其他等级公路次干路、支路及其他工程三层式沥青混凝土路面两层式沥青混凝土路面沥青混凝土路面沥青混凝土路面上面层ZAC-I3、ZAC-16ZSMA-10、ZSMA-13ZACT3、ZAC-16ZSMA-10、ZSMA-13ZAC-13ZAC-16ZAC-IOZAC-13中面层ZACT6、ZAC-20下面层ZAC-25、ZTB-25ZATB-30ZAC-20ZAC-25、ZATB-30ZAC-20ZAC-25ZAC-20、ZATB-253.0.5再生沥青层施工前基层及下承层应符合现行行业标准城镇道路工程施工与质量验收规范CJJl及公
4、路沥青路面施工技术规范JTGF40的规定。3. 0.6厂拌热再生沥青路面施工宜采用信息化技术。4材料4. 1沥青4.1.1 厂拌热再生沥青混合料使用的沥青结合料应根据工程技术要求选择70号沥青、90号沥青、聚合物改性沥青等。4.1.2 沥青结合料的技术指标应符合现行行业标准公路沥青路面施工技术规范JTGF40的规定，沥青结合料性能的试验方法应按现行行业标准公路工程沥青及沥青混合料试验规程JTGE20的规定执行。4.2集料及填料4.2.1粗集料、细集料、填料等材料应符合现行行业标准公路沥青路面施工技术规范JTGF40的规定。4.2.2填料不宜使用回收粉。4.3沥青再生剂4.3.1沥青再生剂类型的

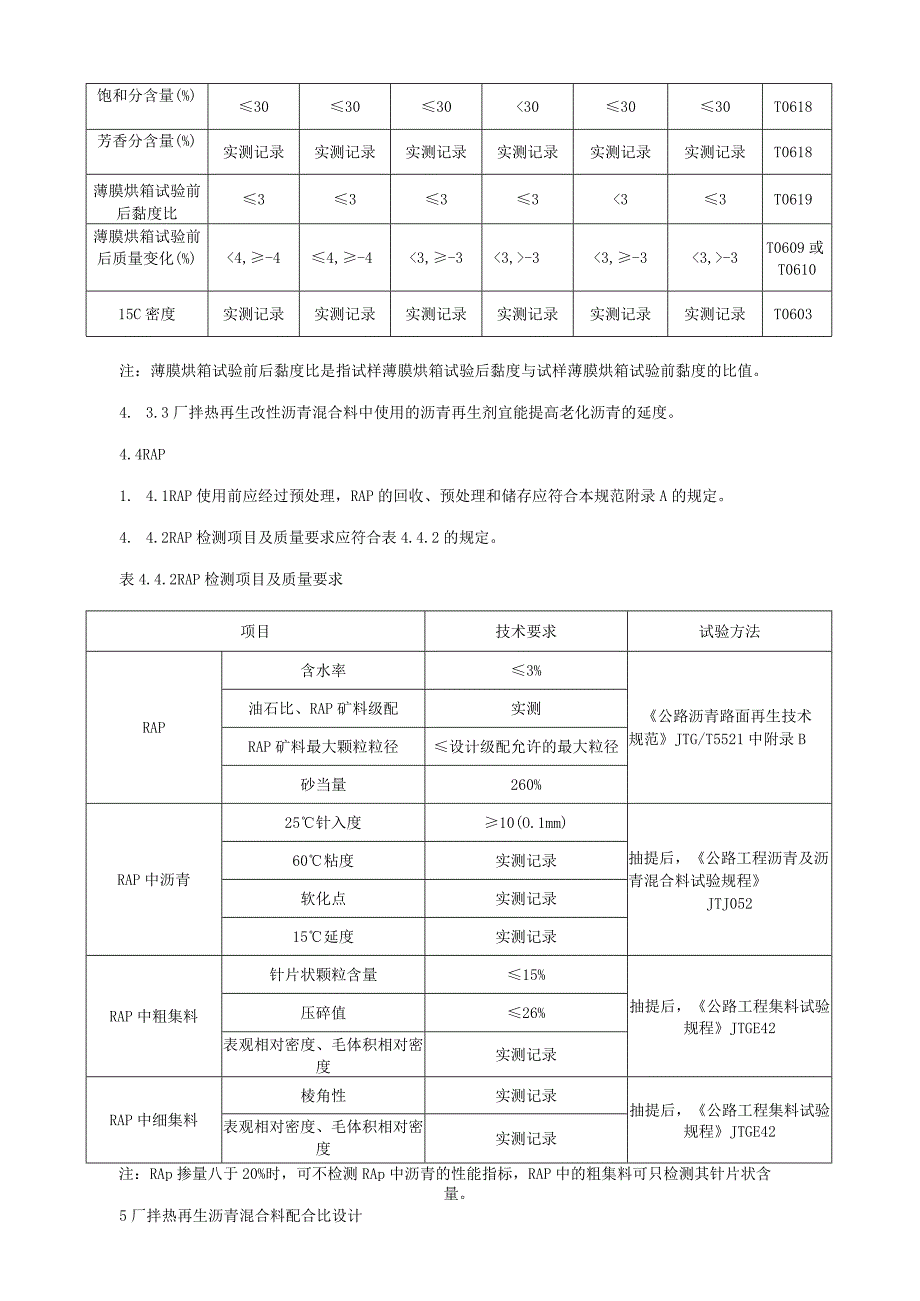

5、选择及添加量应根据RAP中沥青老化程度、沥青含量、RAP掺配比例、沥青再生剂与沥青的配伍性，再生沥青的耐老化性能等，经试验确定。4.3.2沥青再生剂类型及技术要求宜符合表4.3.2的规定。表4.3.2沥青再生剂类型及技术要求检验项目RA-IRA-5RA-25RA-75RA-250RA-500试验方法60黏度(mm2s)5017517690090450045012500125037500375060000T0619闪点（）220220220220220220T0633饱和分含量(%)303030303030T0618芳香分含量(%)实测记录实测记录实测记录实测记录实测记录实测记录T0618薄膜烘
6、箱试验前后黏度比333333T0619薄膜烘箱试验前后质量变化(%)4,-44,-43,-3-33,-3-3T0609或T061015C密度实测记录实测记录实测记录实测记录实测记录实测记录T0603注：薄膜烘箱试验前后黏度比是指试样薄膜烘箱试验后黏度与试样薄膜烘箱试验前黏度的比值。4. 3.3厂拌热再生改性沥青混合料中使用的沥青再生剂宜能提高老化沥青的延度。4.4RAP1. 4.1RAP使用前应经过预处理，RAP的回收、预处理和储存应符合本规范附录A的规定。4. 4.2RAP检测项目及质量要求应符合表4.4.2的规定。表4.4.2RAP检测项目及质量要求项目技术要求试验方法RAP含水率3%公路
7、沥青路面再生技术规范JTG/T5521中附录B油石比、RAP矿料级配实测RAP矿料最大颗粒粒径设计级配允许的最大粒径砂当量260%RAP中沥青25针入度10(O.1mm)抽提后，公路工程沥青及沥青混合料试验规程JTJ05260粘度实测记录软化点实测记录15延度实测记录RAP中粗集料针片状颗粒含量15%抽提后，公路工程集料试验规程JTGE42压碎值26%表观相对密度、毛体积相对密度实测记录RAP中细集料棱角性实测记录抽提后，公路工程集料试验规程JTGE42表观相对密度、毛体积相对密度实测记录注：RAp掺量八于20%时，可不检测RAp中沥青的性能指标，RAP中的粗集料可只检测其针片状含量。5厂拌热
8、再生沥青混合料配合比设计5. 1一般规定5.1.1 厂拌热再生沥青混合料的配合比设计，应按照现行行业标准公路沥青路面施工技术规范JTGF40中热拌沥青混合料设计的目标配合比、生产配合比以及试拌试铺验证的三个阶段进行。5.1.2 厂拌热再生沥青混合料配合比设计应采用马歇尔试验配合比设计方法，采用其他设计方法时应按照本规范进行性能验证。5. 1.3厂拌热再生混合料配合比设计时，RAP应从预处理后的RAP料堆取代表性的材料。5.2矿料级配设计5 .2.1厂拌热再生混合料的矿料级配应以RAP中矿料与新矿料的合成级配作为级配设计依据。6 .2.2厂拌热再生密级配沥青混凝土混合料（ZAC类）、厂拌热再生沥
9、青玛蹄脂碎石混合料（ZSMA类）、厂拌热再生密级配沥青稳定碎石混合料（ZATB类）的矿料级配范围应符合现行行业标准公路沥青路面施工技术规范JTGF40的规定。5.3 配合比设计5. 3.1厂拌热再生混合料配合比设计应按现行行业标准公路沥青路面再生技术规范JTG/T5521附录D进行。6. 3.2RAP掺量应按RAP的老化程度、RAP矿料级配变异情况、沥青混合料类型、拌和设备类型、再生层位及交通等级等，经试验确定。条件允许情况下宜提高RAP掺配比例。7. 3.3厂拌热再生普通沥青混合料配合比设计时，RAp中经抽提回收的沥青25C针入度（O.1mm）宜大于20。8. 3.4当RAP为普通沥青混合料
10、时，再生改性沥青混合料中RAP掺量宜不超过20%,当RAP为改性沥青混合料时，再生改性沥青沥青混合料中RAP掺量宜不超过30%。9. 3.5厂拌热再生SMA混合料的RAp掺量宜不超过25%。5.4 技术标准5. 4.1厂拌热再生沥青混合料马歇尔试验技术标准应符合表5.4.1-1、表5.4.1-2、表5.4.1-3的规定。表5.4.IT厂拌热再生密级配沥青混凝土混合料（ZAC）马歇尔试验技术标准试验指标单位技术要求试件尺寸mmll.6mm63.5mml52.4mm95.3mm击实次数（双面）次75112空隙率，VV%4646稳定度MS,不小于kN815流值FLmm1.54设计空隙率相应于集料最大
11、公称粒径矿料间隙率VMA,不小于(%)26.5191613.24121313.5145131414.5156141515.516沥青饱和度VFA(%)557065-75注：1当最大公称粒径为26.5mm时，采用直径较大试件；2对空隙率大于5%的重载交通等路段(公交专用道、公交场站)，施工时应至少提高压实度1个百分点；3如设计空隙率不是整数，由内插确定VMA最小值。表5.4.1-2厂拌热再生密级配沥青稳定碎石混合料(ZATB)马歇尔试验技术标准试验指标单位技术要求公称最大粒径mm26.5mm等于或大于31.5mm马歇尔试件尺寸mmll.6mm63.5mm152.4mm95.3mm击实次数(双面)
12、次75112空隙率VV%36稳定度，不小于kN7.515流值mm1.54实测沥青饱和度VFA%55-70密级配基层ATB的矿料间隙率VMA不小于(%)设计空隙率()TB-25412513614表5.4.1-3厂拌热再生沥青玛蹄脂碎石混合料(ZSMA)马歇尔试验技术标准试验项目单位技术要求马歇尔试件尺寸mmll.6mm63.5mm击实次数(双面)次50空隙率VV%34矿料间隙率VMA,不小于%17粗集料骨架间隙率VCAmiX,不小于VCAdrc沥青饱和度VFA%7585稳定度，不小于kN6.0流值mm谢伦堡沥青析漏试验的结合料损失%不大于0.1肯塔堡飞散试验的混合料损失或浸水分散试验%不大于15
13、注：1对采用坚硬、不易击碎的集料及重载交通的路段，可将击实次数增加为75次；2对高温稳定性要求较高的重交通路段，设计空隙率允许放宽到4.5%,VMA允许放宽到16.5%(SMA-16),VFA允许放宽到70%。5.4.2公称最大粒径大于19三的厂拌热再生沥青混合料性能应符合现行行业标准公路沥青路面施工技术规范JTGF40中同类型热拌沥青混合料的技术要求。5.4.3公称最大粒径等于或小于19Inm的厂拌热再生沥青混合料的性能技术指标应符合表5.4.3的规定。表5.4.3厂拌热再生沥青混合料性能技术标准检验项目单位普通沥青混合料改性沥青混合料SMA混合料试验方法车辙试验，动稳定度，不小于次mm100028003000T0719浸水残留稳定度，不小于%808580T0709冻融劈裂强度比，不小于%758080T0729最大弯拉应变(-10C),不小于200025002500T0715渗水系数，不大于ml/min12012080T07306厂拌热再生普通沥青路面施工6.1一般规定6.1.1厂拌热再生普通沥青路面施
