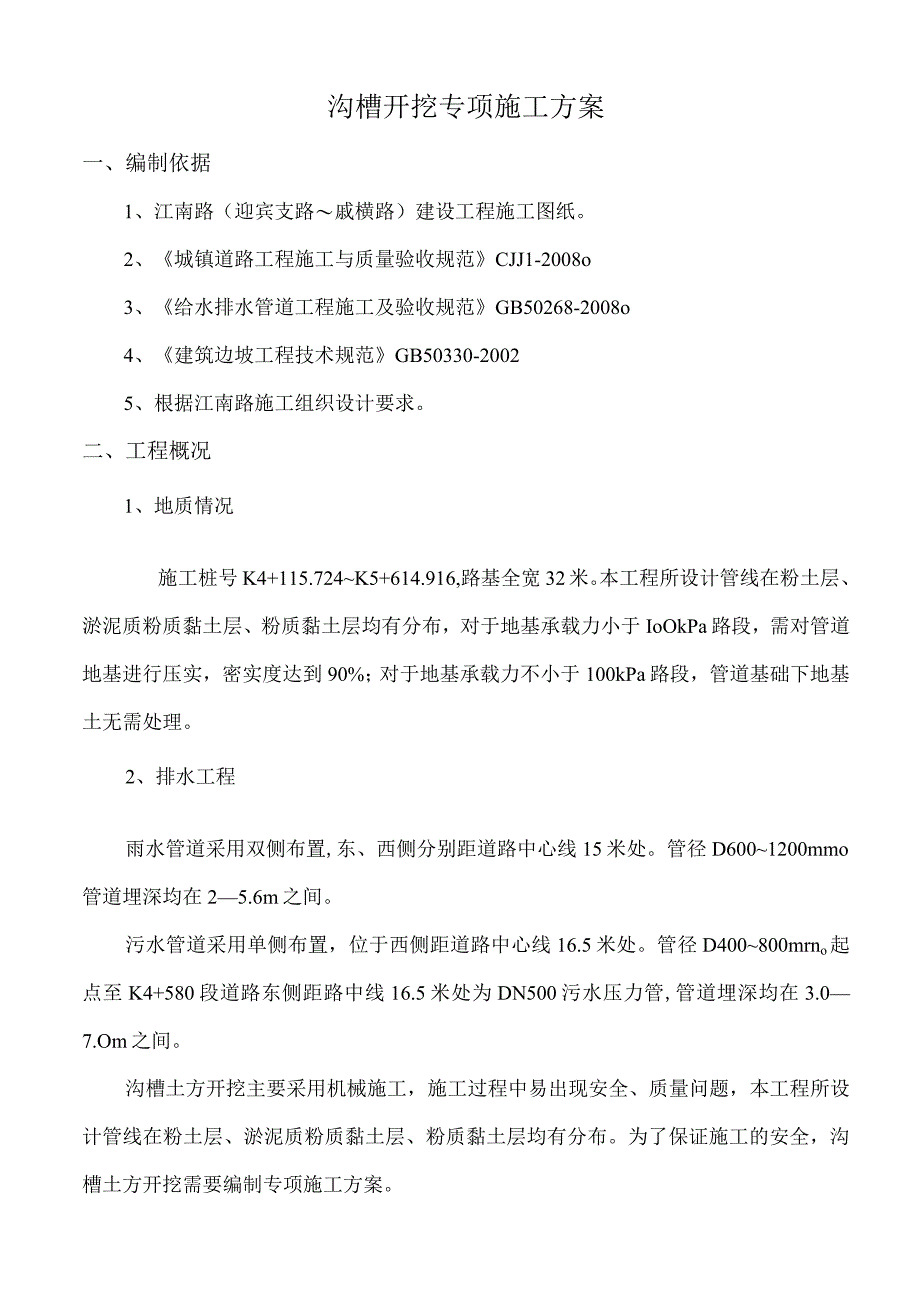

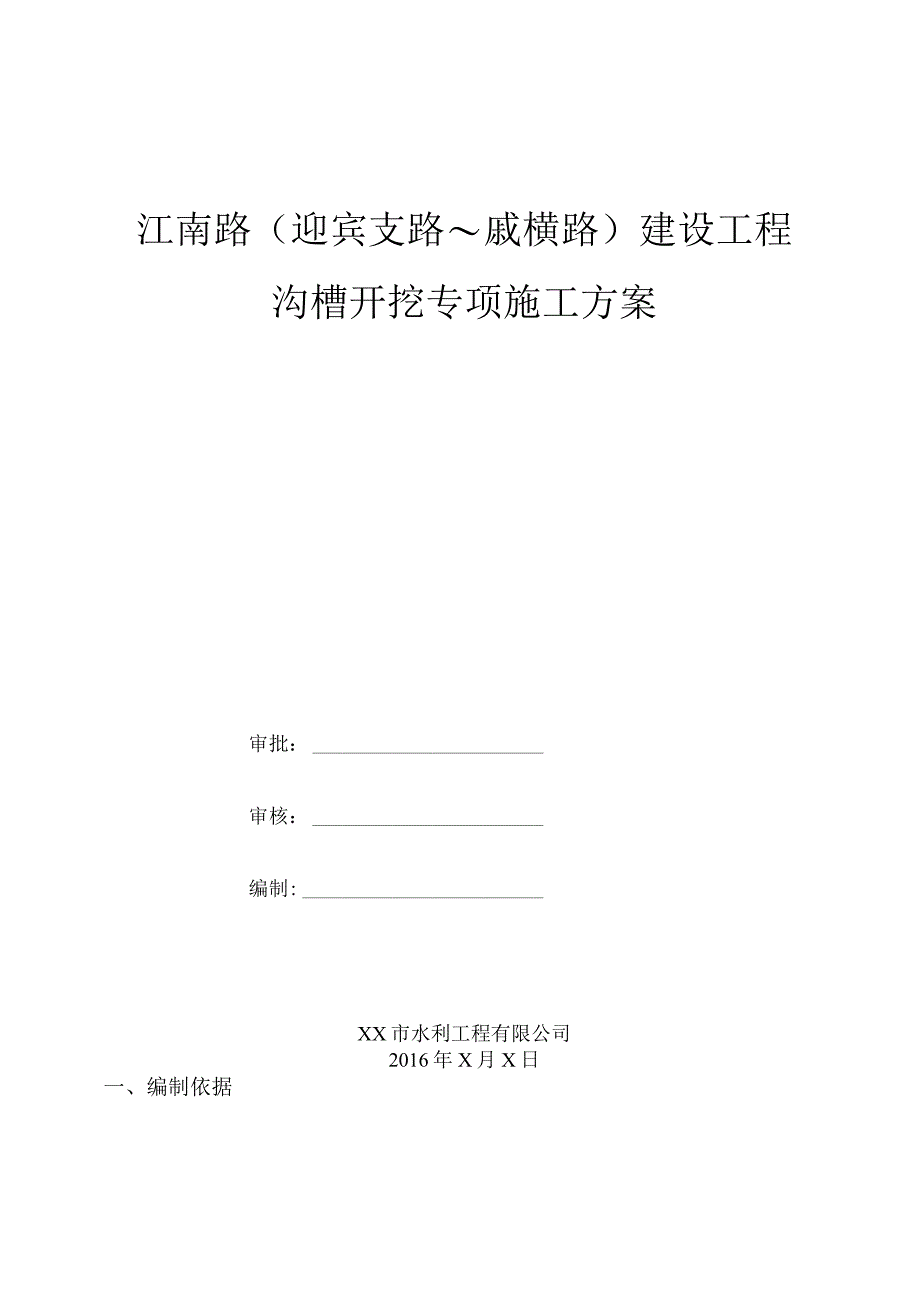

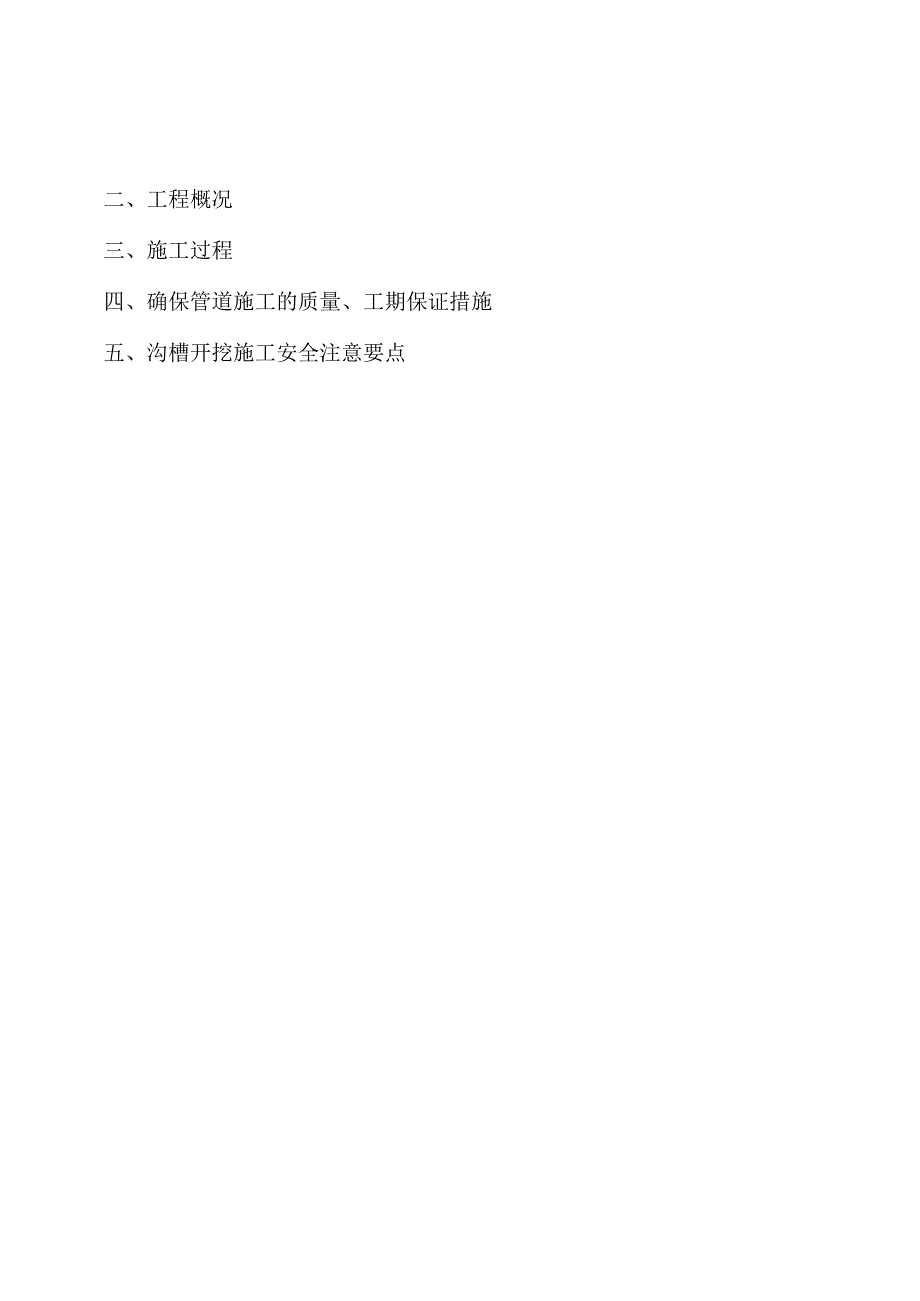

1、江南路（迎宾支路戚横路）建设工程沟槽开挖专项施工方案审批：审核：编制:XX市水利工程有限公司2016年X月X日一、编制依据二、工程概况三、施工过程四、确保管道施工的质量、工期保证措施五、沟槽开挖施工安全注意要点沟槽开挖专项施工方案一、编制依据1、江南路（迎宾支路戚横路）建设工程施工图纸。2、城镇道路工程施工与质量验收规范CJJ1-2008o3、给水排水管道工程施工及验收规范GB50268-2008o4、建筑边坡工程技术规范GB50330-20025、根据江南路施工组织设计要求。二、工程概况1、地质情况施工桩号K4+115.724K5+614.916,路基全宽32米。本工程所设计管线在粉土层、淤
2、泥质粉质黏土层、粉质黏土层均有分布，对于地基承载力小于IoOkPa路段，需对管道地基进行压实，密实度达到90%；对于地基承载力不小于100kPa路段，管道基础下地基土无需处理。2、排水工程雨水管道采用双侧布置,东、西侧分别距道路中心线15米处。管径D6001200mmo管道埋深均在25.6m之间。污水管道采用单侧布置，位于西侧距道路中心线16.5米处。管径D400800mrno起点至K4+580段道路东侧距路中线16.5米处为DN500污水压力管,管道埋深均在3.07.Om之间。沟槽土方开挖主要采用机械施工，施工过程中易出现安全、质量问题，本工程所设计管线在粉土层、淤泥质粉质黏土层、粉质黏土层
3、均有分布。为了保证施工的安全，沟槽土方开挖需要编制专项施工方案。三、施工过程在项目技术负责人主持下，召集全体技术人员阅读、校核图纸，领会设计意图，根据设计、监理单位对工程项目的技术交底，编制可实施的施工方案。排水管道施工按先深后浅，分段分部施工原则，先进行西侧管道施工。西侧雨、污水采用同槽开挖，在污水管道排设、检查井砌筑等工序按要求完成，沟槽回填至设计雨水管道高程再进行雨水管道施工。在西侧雨、污水管道施工完成后，东侧雨水管道开始施工。1、测量放线在施工前，建立测量控制网，核定永久水准点，并认真熟悉图纸，定出放线方案。2、沟槽土方开挖管道沟槽开挖前期测定管线中线，检查井位置，测定管线中心时，在起
4、点、终点、平面折点、纵向折点及直线段的控制点测设中心桩。根据给水排水管道工程施工及验收规范GB502682008规范及设计要求，分别确定出管道上口开挖线。沟槽开挖时，随时检查及时校测管道中心线及高程桩的高程。2.1 沟槽底部的开挖宽度坑槽底部每侧工作面宽度（cm）管道结构宽度碎管道基础（90。）砂管道基础（90）金属管道化学建材管构筑物无防潮层有防潮层50以内404030304060100以内50504040250以内60504040250以上70605050注：1管道结构宽：无管座的按管道外径计算，有管座的按管道基础外缘计算，构筑物按基础外缘计算，如设挡土板则每侧增加15cm；2槽底需设排水
5、沟时，工作面宽度应适当增加；2.2 沟槽开挖断面沟槽开挖断面如下简图：1）沟槽开挖深度小于5m且为单排管道的地段，三类土按1:0.4放坡，一、2）沟槽开挖深度大于5m且为单排管道的地段，采用两步槽的形式，层间留宽度为2.0m,三类土按1:0.4放坡，一、二类土按1:0.67放坡。4）雨、污水管道同槽开挖且深度大于5m的地段，采用两步槽的形式,层间留宽度为2.0m,三类土按1:0.4放坡，一、二类土按1:0.67放坡。2.3 沟槽开挖施工要求1.1 .1开挖至设计基底标高以上20Cm时，改为人工清底，做到随开挖、随测量、随清底，尽快开始浇筑平基、铺设管道，减少因边坡不稳定导致塌方影响施工的因素。
6、232大型施工机械在沟槽边作业时，要保留42m安全距离，防止机械造成沟槽边坡失稳坍塌事故发生。2.3 .3沟槽边堆土，保留生2.Om安全距离，安全堆放高度与市L5m,防止坡顶堆土造成沟槽边坡失稳坍塌事故发生。沟槽边1米处沿沟槽走向设1.2米高护栏，并围防汛填，以防雨水冲槽。234沟槽开挖过程中，要加强土体监控，随时注意沟槽两侧土体得位移和地下水情况，加强边坡支护，施工人员不能站在开挖后的沟槽边沿，防止土体的坍塌，滑坡。对于出现事故征兆的地段，要停止施工，进行安全整改符合要求才能继续施工。四、确保管道施工的质量、工期保证措施根据施工总进度计划要求，管道沟槽开挖分两个施工段平行流水施工作业，施工工
7、作日为153天。我项目部上两个施工队伍每队要求不少于30人。机械投入4台挖掘机，2台装载机保证管道施工顺利进行。管道施工过程中除了强化施工管理的同时，还要确保工程质量。在施工技术上采取相应的措施：1、注重管道的侧脸放线工作，及时进行复核，保证管道铺设的中线与高程的准确性。2、天气因素对管道沟槽开挖影响很大，施工时注意天气变化，掌握近期和长远的天气情况，制定施工进度计划。3沟槽开挖施工按照给水排水管道工程施工及验收规范及设计要求,沟槽开挖完成后，及时检查隐蔽验收。沟槽开挖允许偏差应符合规定。检查项目允许偏差(mm)检查数量检查方法范围点数槽底高程20两井之间3用水准仪测量槽底中线每侧宽度不小于规
8、定两井之间6挂中线用钢尺量测，每侧计3点沟槽边坡不陡于规定两井之间6用坡度尺量测，每侧计3点4、严格按照技术交底要求进行施工，对于不同的管道埋深，采用不同的开挖方法，以确保沟槽边坡的稳定性，做好排水沟和集水坑，防止沟槽塌滑现象发生。5、沟槽开挖施工要根据机械、人力、材料准备到位实际情况，确定施工段各工序施工节奏。管道铺设自检、报验、验收合格后及时回填沟槽。五、沟槽开挖施工安全注意要点1、机械使用安全机械不得靠近架空输电线路作业，并应留出安全距离。土方施工时机械要安排专人指挥，非机械施工人员不得靠近机械作业半径以内。配合机械作业的清底，修坡等作业人员，应在机械回旋半径以外工作。当必须在回旋半径以
9、内工作时，应停止机械作业后，方可进行人员作业。使用挖掘机挖土时，必须由专人指挥，在架空输电线路一侧施工，臂杆与输电线路要保持规定的安全距离，要向司机指明地下设施的种类，位置，走向，高程，并作出明显的标志，挖土前，应发出信号，在挖掘土机回转半径范围内不许进行其他工作。机械操作人员应持证上岗，专人操作，机械定期保养，并且危险部分应安装安全防护装置，防止发生机械事故或对人身安全造成危害。作业中，应随时监视机械各部分的运转及仪表指示值，如发现异常，应立即停止作业进行检修。机械运行中，严禁接触转动部位和进行检修，在修理（焊，钾等）工作装置时，应使机械降低最低位置，并应在悬空部位垫上垫木。2、其他方面安全
10、防护作业前，应查明施工场地地面与地下构筑物（电线、地下电缆、管道、坑道等）的地点及走向，并采用明显记号表示。严禁在离电缆In）距离以为作业。雨季车辆运输时应根据需要铺设防滑材料，保证运输安全；在沟槽适当位置应搭设便桥，设置防护栏，采取防滑措施。项目部应按施工工序分别进行专项安全技术交底。项目部安全员必须每天对安全施工进行督促检查并留有检查记录，并及时按安全检查情况向项目经理或上级主管部门进行汇报。在电杆附近取土时，对不能取消的拉线、地垄和杆身，应留出土台。土台半径：电杆应有1.O1.5m,拉线应为1.52.0m。并应根据土质情况确定坡度。在施工中遇到下列情况之一时应立即停工。待符合作业安全条件
11、时，方可继续施工：1）填挖区土体不稳定，又发生坍塌危险时:2）气候突变，发生暴雨、水位暴涨时；3）施工标志、防护设施损毁失效。当土质发生特殊变化等情况时，应根据土的实际性能计算其稳定性，再次确定边坡坡度。执行国家有关安全生产和劳动保护的法规，落实安全生产责任制，加强规范管理，坚持安全生产的宣传和教育，项目经理为安全责任人。做好施工现场的安全防护工作，配置必要的安全设施和劳动保护用品，对安全设施要定期检查和维护。施工现场要保持施工安全的夜间照明。施工范围内的过路口，以及坑、沟、槽等危险部位，必须设置护拦、加盖防护措施，并设置警示标志，夜晚要挂红色警示灯。上下沟槽要用梯子，梯子要坚固放稳“不许攀登
12、支撑，每次下沟槽工作前要先检查支撑和沟槽有无变化或松动现象一旦发现要及时加固处理。工作时间所有施工及操作人员严禁在工地上嬉戏。如在开挖过程中发现既有地下管线，则需对既有管线进行保护。对于管径小于施工管线的进行悬吊保护，管径超过施工管线管径较大的，原则上在既有管线之下掏洞穿管，然后在既有管线与施工管线之间浇筑混凝土避免既有管线因土体下沉而断裂，具体措施根据现场实际情况决定。3、预防出现意外伤亡应急预案1目的为了保护职工的人身安全，确保在意外情况发生时，抢救队员和全体职工能有条不紊地按照预先制定的方案，迅速及时抢救伤员，最大限度降低伤亡伤害程度，为此制定伤亡伤害应急响应预案。2适用范围根据市政工程
13、施工的特点，容易产生的伤亡、伤害为：坍塌、触电、高空坠落、物体打击、机械伤害，本预案为这五大伤害而制定。3应急救援组织组长：宗海涛副组长：张新峰成员：蔡清、王志祥、李兆丰、王立勇、陈传新、王克法、陈广东4应急响应预案4.1呼救当工地发生伤害事件,最先发现情况的人员应大声呼叫，呼叫内容要明确:某某地点或某某部位发生某某情况!将信息准确传出。听到呼叫的人，均有责任将信息报告给与其最近的项目部管理人员、抢救小组成员，使消息迅速报告到伤亡伤害应急响应小组现场总指挥处。应急响应小组现场总指挥负责现场组织工作。4.2报警报警员负责打急救电话120,报告发生伤亡伤害的地点、伤害类型，同时必须告知工程附近醒目
14、标志建筑，以利于急救中心迅判断方位。安全员负责将伤亡伤害情况及时报告公司安全科。4.3接车接车员迅速到路口接车，引领急救车从具备驶入条件的道路迅速到达现场。4.4自救应急响应小组现场总指挥负责现场组织工作。4.4.1沟槽坍塌方自救迅速撤离现场以及附近人员，以防伤害扩大。迅速移走周围可能继续产生危险的坠落物、障碍物。事故现场派专人进行警戒维护，防止他人进入危险区域。为急救医生留出通道，使其可以最快到达伤员处。清理坍塌土方不可使用工具，应人工清除，避免对伤员的二次伤害。受土方坍塌伤害的人员可能造成内伤，脊柱伤害和骨折，因此也不可急速摇动或移动伤员。应多人平托住伤员身体，缓慢将其放至于平坦的地面上。
15、发现伤员呼吸障碍，应进行口对口人工呼吸。发现出血，应迅速采取止血措施，可在伤口近心端结扎，但确认无危险后，方可实施抢救。动脉出血应用指压大腿根部股动脉止血。4.43触电自救使触电人员脱离带电体：抢救人员必须首先保证自己不被伤害。如在附近有电源开关，应首先采用切断电源的方法；如附近无电源开关，应寻找干燥木方、木板等绝缘材料，挑开带电体；如可以迅速呼唤到周围电工，电工利用本人绝缘手套、绝缘鞋齐全的条件，迅速使触电者摆脱带电部分。急救：触电者摆脱带电体后，应立即就地对其进行急救，除非周围狭窄、潮湿，不具备抢救条件，可将其转移到另外的地方。急救步骤如下：使触电者仰面平躺，检查有无呼吸和心脏跳动；如触电者呼吸短促或微弱，胸部无明显呼吸起伏，立即给其做口对口人工呼吸；如触电者脉搏微弱，应立即对其进行人工心脏按摩，在心脏部位不断按压、松开，频率为60次/分钟，帮助触电者复苏心脏跳动；
