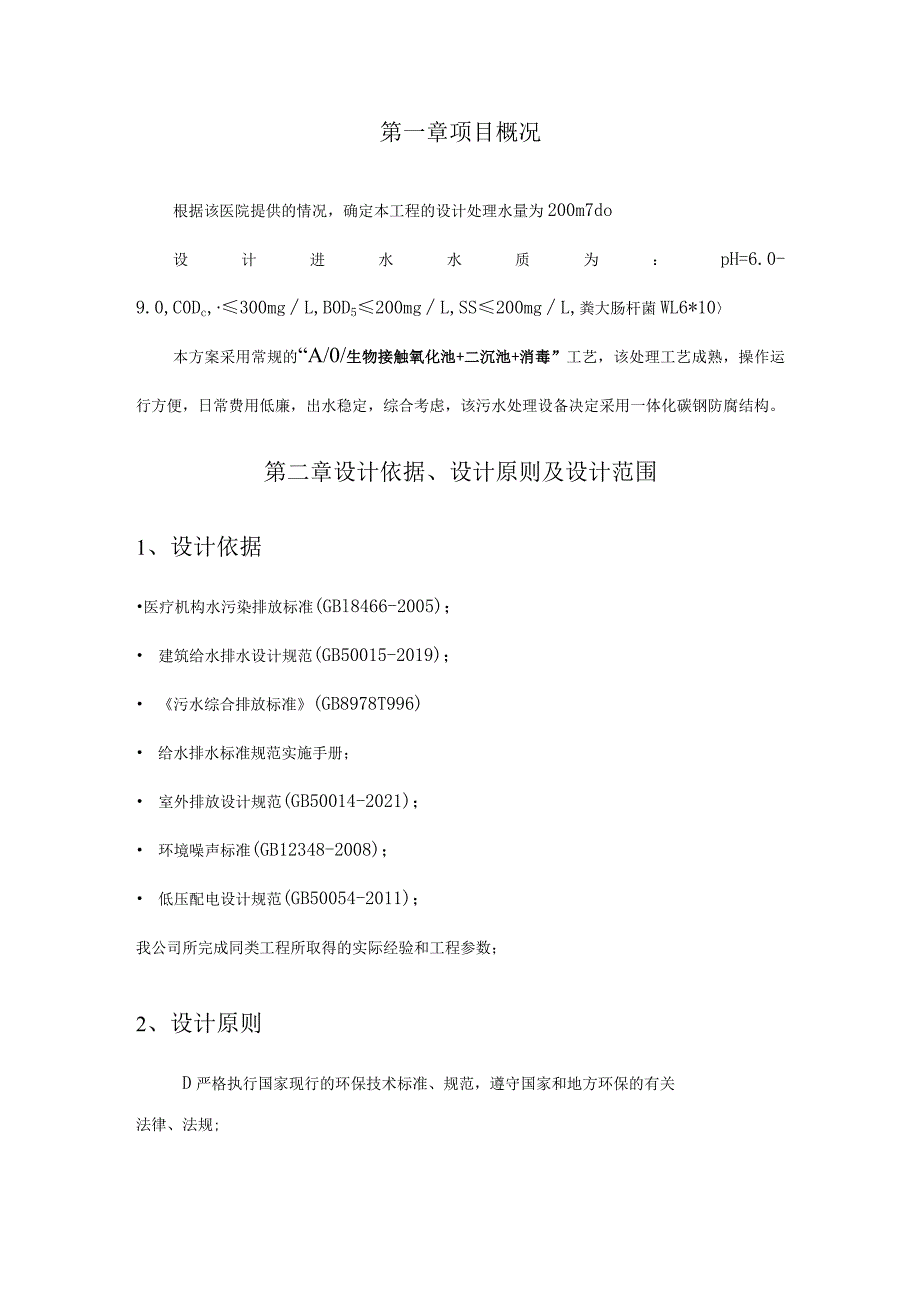

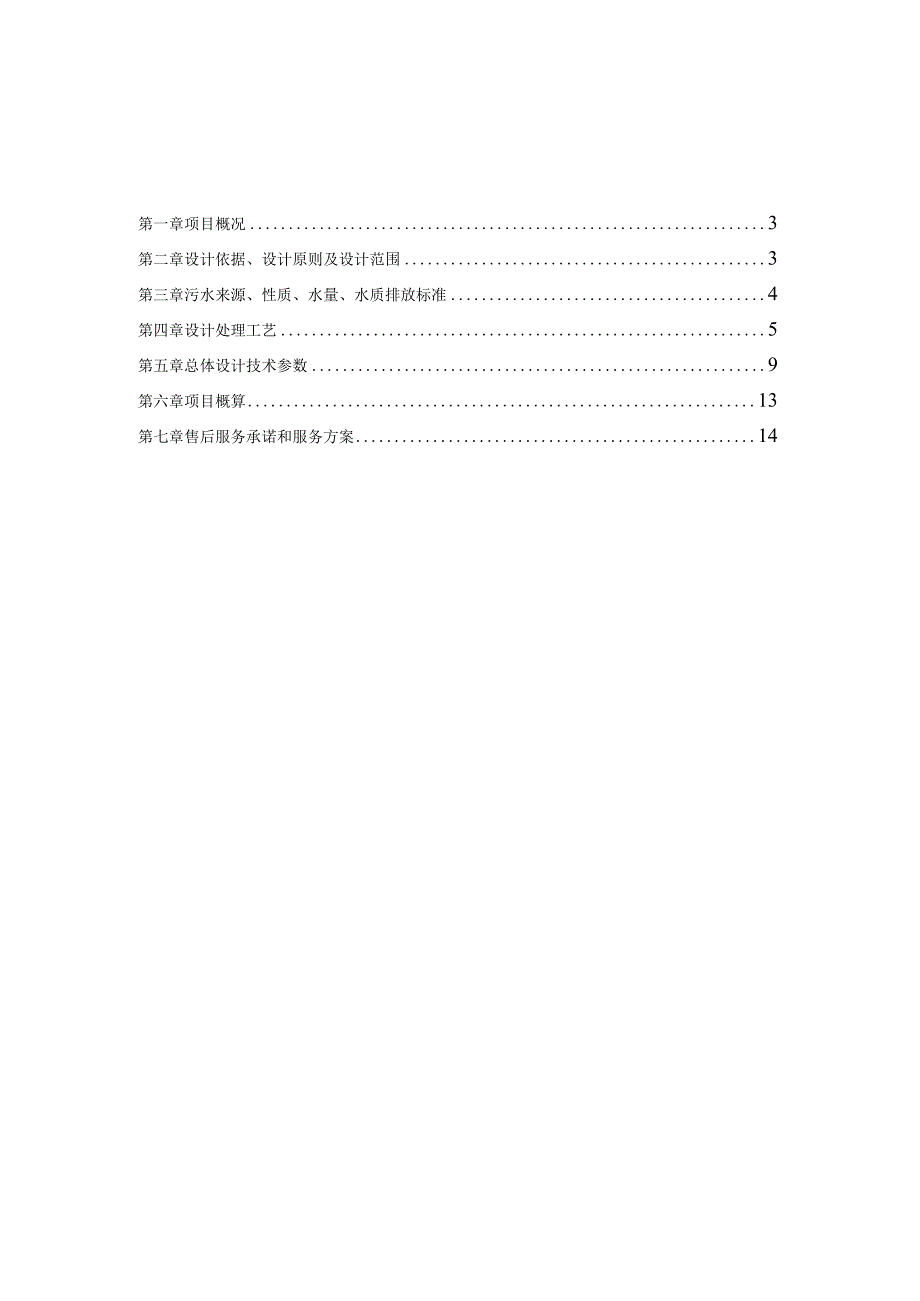

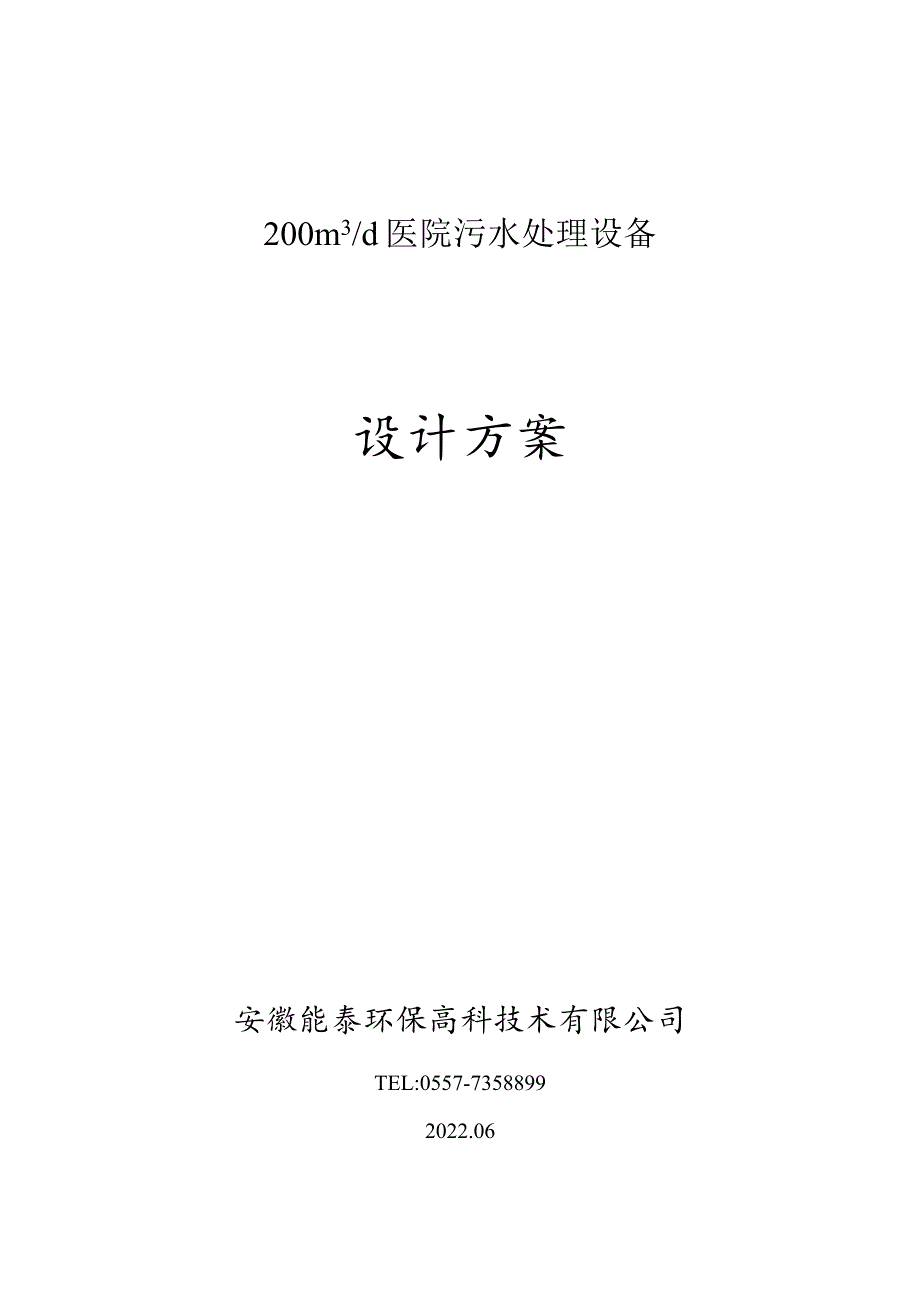

1、200m3/d医院污水处理设备设计方案安徽能泰环保高科技术有限公司TEL:0557-73588992022.06第一章项目概况3第二章设计依据、设计原则及设计范围3第三章污水来源、性质、水量、水质排放标准4第四章设计处理工艺5第五章总体设计技术参数9第六章项目概算13第七章售后服务承诺和服务方案14第一章项目概况根据该医院提供的情况，确定本工程的设计处理水量为200m7do设计进水水质为：pH=6.0-9.0,C0Dc,300mgL,B0D5200mgL,SS200mgL,粪大肠杆菌WL6*10本方案采用常规的“A/0/生物接触氧化池+二沉池+消毒”工艺，该处理工艺成熟，操作运行方便，日常费用
2、低廉，出水稳定，综合考虑，该污水处理设备决定采用一体化碳钢防腐结构。第二章设计依据、设计原则及设计范围1、设计依据医疗机构水污染排放标准(GBl8466-2005)； 建筑给水排水设计规范(GB50015-2019)； 污水综合排放标准(GB8978T996) 给水排水标准规范实施手册； 室外排放设计规范(GB50014-2021)； 环境噪声标准(GB12348-2008)； 低压配电设计规范(GB50054-2011)；我公司所完成同类工程所取得的实际经验和工程参数；2、设计原则D严格执行国家现行的环保技术标准、规范，遵守国家和地方环保的有关法律、法规;2）选用先进、合理、可靠的处理工艺，
3、在确保处理排放达标的前提下，做到操作简单、管理方便、占地小、投资省、运行费用低；3）本工程系环境工程，尤其要注意环境保护，避免和减少二次污染。要求改善劳动卫生条件，贯彻安全生产和清洁文明生产的方针；4）为了提高污水处理站管理水平，设计采用的自动化程度较高，操作人员的劳动强度低；5）合理选用优质配件，降低能耗，提高工作效益和使用寿命，降低成本;6）在工艺设计时，有较大的灵活性，可调性，以适应水量、水质的周期变化。采用一套污水处理设施，以提高系统的灵活性和可变性；7）因地制宜，合理布局，有效地利用空间。3、设计范围1）从污水处理格栅井开始到处理设备的排放口为止。2）污水工程的工艺流程，工艺设备选型
4、，工艺设备的结构布置，电气控制等设计工作。3）污水处理工程的钢碎结构，设备的施工、安装、调试等工作。4）污水工程的动力配线，由业主将主电源引至污水工程的配电控制箱，配电分配箱至各电器使用点将由我公司负责。第三章污水来源、性质、水量、水质排放标准1、污水来源主要来自医院污水，包括厕所冲洗水、实验室污水、洗涤排水、沐浴排水及其他排水。虽然污水中99.9%是水，但污染物以悬浮态或溶解态的无机物（如氮，硫、磷等盐类）、有机物（如纤维素、淀粉、脂肪、蛋白质及合成洗涤剂等）为主。该污水经污水处理系统处理后，合格水排至市政污水处理管网。2、污水性质医院污水3、污水水量根据医院实际污水水量，设计处理水量为20
5、0m3d4、污水水质设计进水水质如下表:项目PHSSBOD5COD标准69200mg/L200mg/L300mg/L5、排放标准污水处理后达到医疗机构水污染排放标准(GBl8466-2005)排放项目PHSSBOD5COD标准6920mg/L20mgL60mg/L第四章设计处理工艺1工艺选择本工程处理的污水为典型的综合医院污水，BOD/COD值在0.5以上，属可生化性较好，因此拟采用A/0/生物接触氧化工艺消毒，该工艺操作简单，运转费用低，处理效果好，运行稳定。是目前较为成熟的污水处理工艺，能有效地确保污水达标排放。2工艺流程污泥处置3工艺说明污水由排水系统收集后，予消毒处理后进入污水处理站的
6、化粪池，经格栅井去除颗粒杂物后，进入调节池，进行均质均量，调节池中设置液位控制器，再经液位控制仪传递信号，由提升泵A级生物接触氧化池，进行酸化水解，降低有机物浓度，去除部分氨氮，然后入流O级生物接触氧化池进行好氧生化反应，在此绝大部分有机污染物通过生物氧化、吸附得以降解，出水流至二沉池+消毒，污水经过自吸泵吸入流经清水池，最后清水达标排放。由格栅截留下的杂物定期装入小车倾倒至垃圾场，沉淀池中的污泥部分回流至A级生物处理池，另一部分污泥至污泥池进行污泥消化后定期抽吸外运。根据该院污水管网流向现状，设备安装位于院内污水管道汇集处，从医院化粪池出口引出上清液直接进入至新建的格栅井内，用提升泵将污水通
7、过管道（做防护保温处理）输至调节池一体化设备系统处理，排至出水井抽样检测，达标排入市政污水管网。污泥上清液回流至调节池继续处理，剩余污泥定期外运处理。4工艺设施前端予处理工序，污水收集后经予消毒处理后进入化粪池初级处理。4.1格栅井用以去除污水中的软性缠绕物、较大固颗粒杂物及飘浮物，从而保护后续工作水泵使用寿命并降低系统处理工作负荷。格栅井设置砖碎结构，格栅采用手动框式。4. 2调节池污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定，污水中有机物起到一定的降解功效，提高整个系统的抗冲击性能和处理效果。调节池为钢碎结构。格栅井、调节池、污泥池为一整体
8、结构。4.3 调节池提升水泵调节池内设置潜污泵2台，一用一备,经均量均质的污水提升至后级处理。4.4 A级生物处理池（缺氧池）将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有机物，以利于后道O级生物处理池进一步氧化分解，同时通过回流的硝炭氮在硝化菌的作用下，可进行部分硝化和反硝化，去除氨氮。内置高效生物弹性填料，又具有水解酸化功能，同时可调节成为。级生物氧化池，以增加生化停留时间,提高处理效率。4.5 O级生物处理池（生物接触氧化池）该池为本污水处理的核心部分，分二段，前一段在较高的有机负荷下，通过附
9、着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用，去除污水中的各种有机物质，使污水中的有机物含量大幅度降低。后段在有机负荷较低的情况下，通过硝化菌的作用，在氧量充足的条件下降解污水中的氨氮，同时也使污水中的COD值降低到更低的水平，使污水得以净化。该池由池体、填料、布水装置和充氧曝气系统等部分组成。该池以生物膜法为主，兼有活性污泥法的特点。池中填料采用弹性立体组合填料，该填料具有比表面积大，使用寿命长，易挂膜耐腐蚀不结团堵塞。填料在水中自由舒展，对水中气泡作多层次切割，更相对增加了曝气效果，填料成笼式安装，拆卸、检修方便。4.6 沉淀池进行固液分离去除生化池中剥落下来的生物膜
10、和悬浮污泥，使污水真正净化。设计为竖流式沉淀池，其污泥降解效果好。采用三角堰出水，使出水效果稳定。4. 7清水池有效消毒停留时间为Ih以上。在本单元大肠杆菌和其它细菌得到最有效的杀灭，此时出水细菌个数Qoo个/L。设置溢流排放口。设计投加消毒装置，该投加方式具有投加方便，简单安全等特点，经消毒后的水再排入市政污水管道。4.8自动控制柜进行自动手动自由转换控制运行。5工艺特点温采用成熟的A/0/生化处理工艺+过滤+消毒工艺，具有良好的去除污水中的有机物和较好的脱氮功能，以满足排放标准的要求；署具有较好的耐冲击负荷能力，以适应水质、水量变化的特点；三采用新型填料，挂膜快，寿命长，处理见效快；三采用
11、集中控制、自动化运行，易于管理维修，提高系统可靠性、稳定性。第五章总体设计技术参数一体化处理设备尺寸：14000*3000*320Onm1。5.1 缺氧池停留时间：3小时数量：1座制作形式：碳钢防腐填料类型：高强度立体弹性填料5.2 接触氧化池停留时间：6小时数量：1座制作形式：碳钢防腐填料类型：高强度立体弹性填料曝气型式：穿孔5.3接触池填料安装密度：80%材质：高分子聚乙烯5.4填料架材质：填料挂筋“12钢筋防腐总支撑采用钢制防腐5.5沉淀池停留时间：2小时数量：1座制作形式：碳钢防腐5.6风机功率：5.5kw数量：1台5.7清水池停留时间：1小时数量：1座5.8 风机、消毒及电控房制作形
12、式：碳钢防腐数量：1座5.9 主要设备及建（构）筑物一览表序号名称规格参数材质数量单位备注格栅井1人工格栅栅隙5mm,0.6*2.Om304SUS1台国产优质调节池1提升泵Q=15m3h;H=10m；N=0.75kW；铸铁2台一用一备2电磁流量计DN402台选配3布气管DN32upvc80m一体化设备主体1、水解酸化池1组合填料80*200025m3国产优质2穿孔管DN32UPVC25m2、接触氧化1一体化箱体140003000X3200(mm)碳钢防腐113T2组合填料80*20004011)3国产优质3布气管DN32upvc50m4空气泵风量：4.Im3min;风压：0.45kgfcm2;
13、5.5kW；380V,含空气过滤器及出口止回阀等成品2a格凌5污泥回流泵Q=15m3h;H=I5m；N=0.75kW；铸铁泵体成品26污泥泵Q=10m3h;H=15m;N=0.75kW；铸铁泵体27填料支架钢制防腐12钢筋、及支架400m8角钢L50*5碳钢防腐80m9中心筒325*5碳钢防腐5m其他1计量泵220V,20Lh,IObarPVC材质3台国产优质2消毒加药桶JYT-1000L；圆形桶PE2套3PAC搅拌机JYT-1000L；圆形桶，配套搅拌机0.75kw及液位计，叶轮304susPE1套国产优质4PAC计量泵380V,20Lh,IObarPVC材质1台5液位计缆式4-2OnIA输出，5m成品2套国产优质6压力表660,1/4外螺纹接口，00.4MPa充油耐震型压力表成品2只布莱迪7气体流量计5200m3h,DN50,浮子流量计，实际流量85m3h成品1台国产优质8管道混合器DN25,L=500mm,upvc2套国产优质9电气自控1套国产优质10安装管道及附件1批11脱氯装置JYT-1000L；圆形桶，配套搅拌机0.75kw及液位计，叶轮304sus1套12污泥消毒装置YT-100OL;圆形桶，1套13废气处理装置风量32000m7h,P=37K
