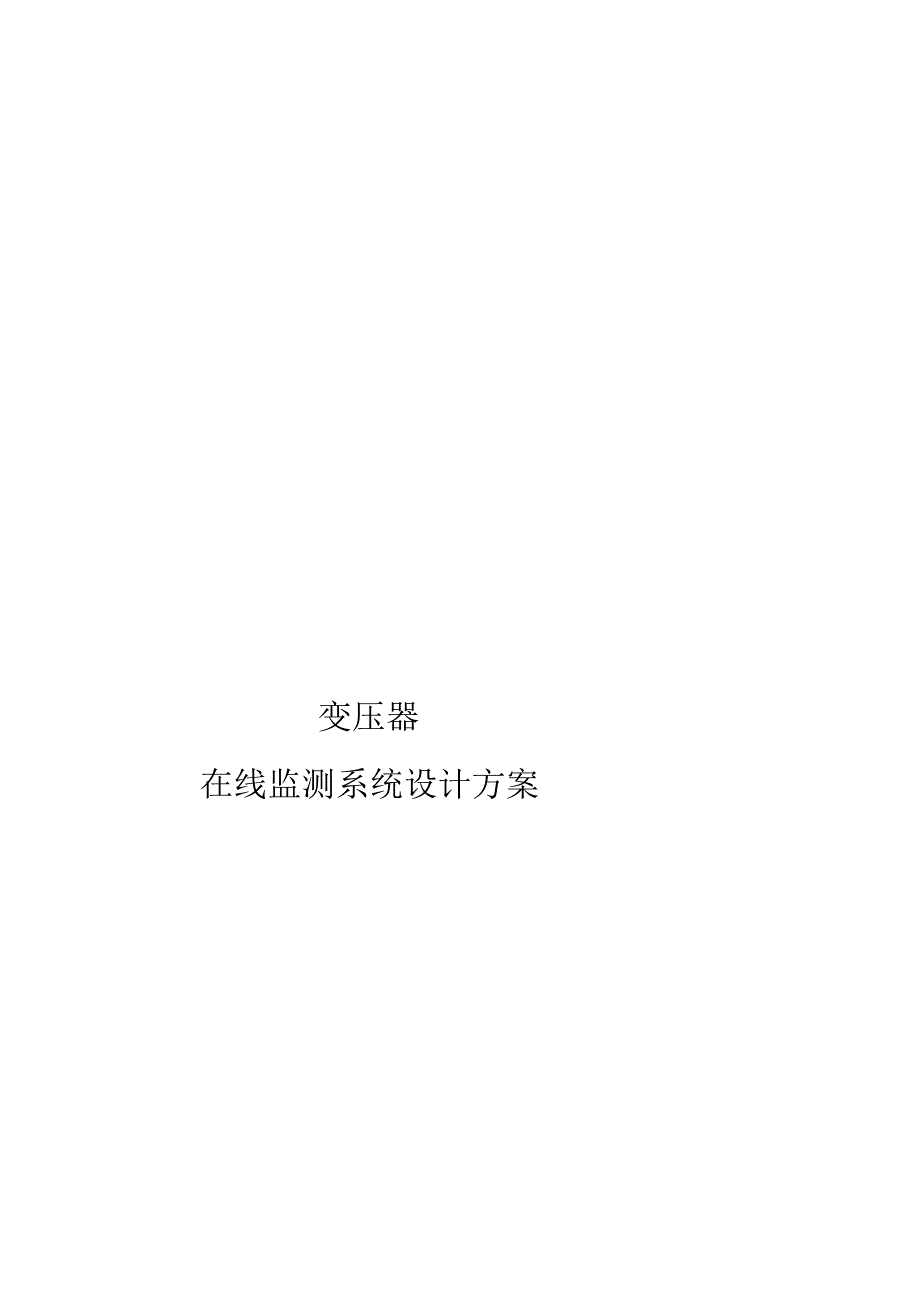

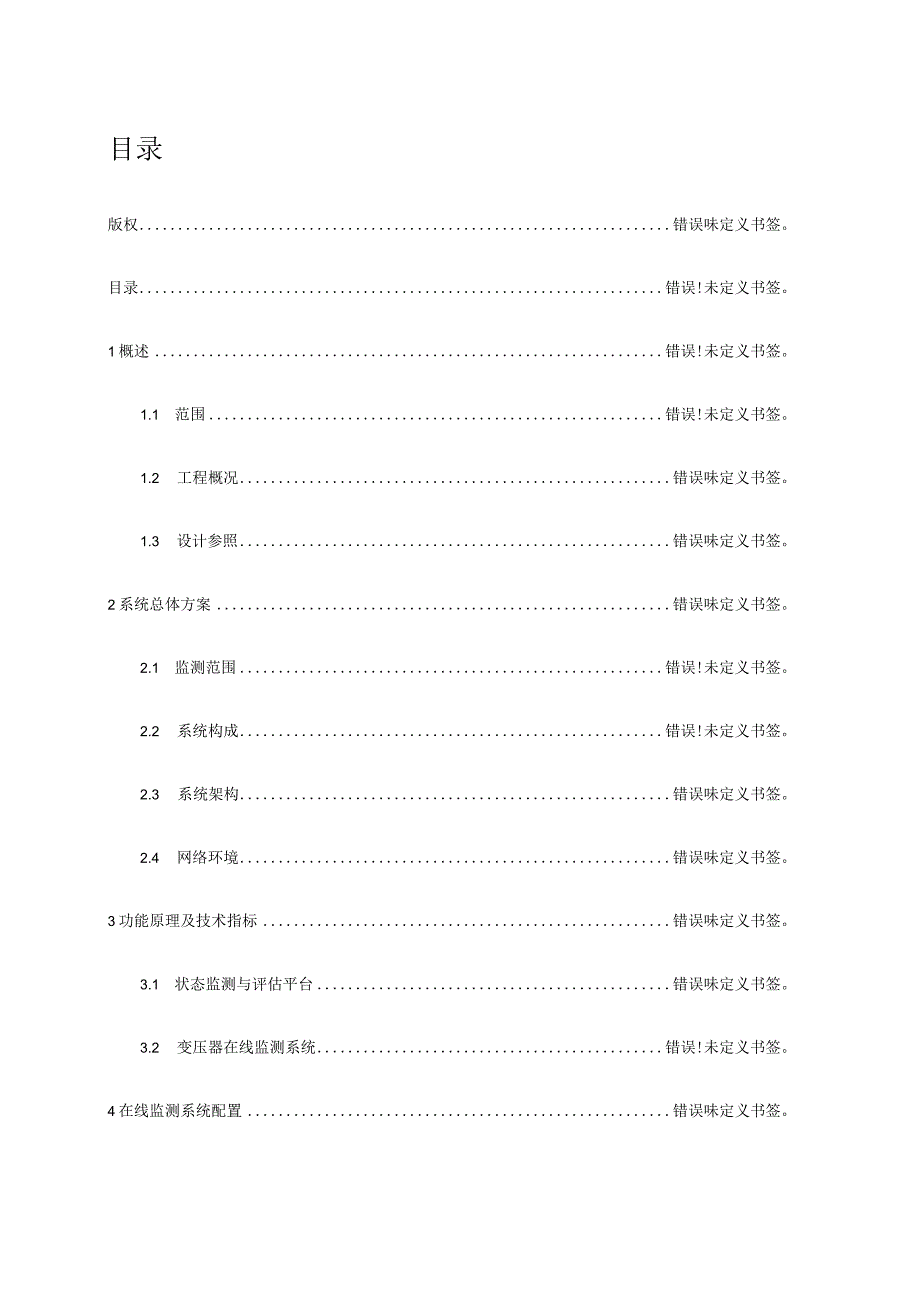

1、变压器在线监测系统设计方案版权目录版权错误味定义书签。目录错误!未定义书签。1概述错误!未定义书签。1.1 范围错误!未定义书签。1.2 工程概况错误味定义书签。1.3 设计参照错误味定义书签。2系统总体方案错误味定义书签。2.1 监测范围错误!未定义书签。2.2 系统构成错误!未定义书签。2.3 系统架构错误味定义书签。2.4 网络环境错误味定义书签。3功能原理及技术指标错误味定义书签。3.1 状态监测与评估平台错误味定义书签。3.2 变压器在线监测系统错误!未定义书签。4在线监测系统配置错误味定义书签。4.1 变电站设备状态在线监测与评估平台错误味定义书签。4.2 变压器在线监测系统错误床
2、定义书签。5版本历史错误味定义书签。1概述1.1 范围本方案仅合用于变压器在线监测系统初期设计阶段。1.2 工程概况针对主变压器加装变压器局部放电和变压器故障气体和微水（H2、CH4、CO、C2H2.C2H4C2H6CO2、H2O）在线监测系统，实行监测变压器绝缘水平。1.3 设计参照Q/GDW 383-2023Q/GDW Z410-2023Q/GDW Z414-2023Q/GDW 393-2023Q/GDW 394-2023Q/GDW 534-2023Q/GDW 616-2023Q/GDW 539-2023Q/GDW 538-2023Q/GDW 540.1-2023智能变电站技术导则高压设备
3、智能化技术导则变电站智能化改造技术规范110 （66） kv22OkV智能变电站设计规范33OkV乃OkV智能变电站设计规范变电站设备在线监测系统技术导则基于DL/T860原则的变电站设备在线监测装置应用规范Q/GDW 540.2-2023Q/GDW 540.3-2023变电设备在线监测系统安装验收规范变电设备在线监测系统运行管理规范变电设备在线监测装置检查规范第部分：变电设备在线监测装置检查规范第二部分: 体在线监测装置变电设备在线监测装置检查规范第三部分: 氧化物避雷器绝缘在线监测装置通用检查规范 变压器油中溶解气电容型设备及金属DL/T XXX-2023DL/T XXX-2023DL/T
4、 XXX-2023DL/T XXX-2023GB/T 7534-2023 Q/GDW 430-2023 GB 4208-1993变压器油中溶解气体在线监测装置技术规范（送审稿）变电设备在线监测装置检查规范第2部分：变压器油中溶解气 体在线监测装置（送审稿）电容型设备及金属氧化物避雷器绝缘在线监测技术规范（送审 稿）变电设备在线监测装置检查规范第3部分：电容型设备及金属 氧化物避雷器绝缘在线监测装置（送审稿）局部放电测量智能变电站智能控制柜技术规范外壳防护等级（IP代码）Q/GDW 739-2023Q/GDW 740-2023Q/GDW 429-2023Q/GDW 535-2023Q/GDW 5
5、36-2023Q/GDW 537-2023Q/GDW 169-2023Q/GDW 169-2023变电设备在线监测Il接口网络通信规范变电设备在线监测12接口网络通信规范智能变电站网络互换机技术规范变电设备在线监测装置通用技术规范变压器油中溶解气体在线监测装置技术规范电容型设备及金属氧化物避雷器绝缘在线监测技术规范油浸式变压器（电抗器）状态评价导则SF6高压断路器状态评价导则输变电设备状态监测系统概要设计国家电网企业输变电设备状态监测系统总体框架设计2系统总体方案2.1 监测范围根据变压器工程建设需要，针对变压器进行在线监测设计，监测范围如下:序号监测对象实现功能1主变压器变压器油中溶解气体及
6、微水监测变压器局部放电监测2.2 系统构成变压器状态在线监测系统由变电站设备状态在线监测与评估平台、变压器在线监测系统构成。变电站设备状态在线监测与评估平台实现所有主变压器在线监测数据H勺汇集、处理、存储、展现与设备状态的评估，各监测子系统负责所监测设备的状态数据采集、处理、分析,并将分析处理后的数据上传在在线监测与评估平台。2.3 系统架构系统采用三层架构设计：站控层、间隔层、过程层。各在线监测装置/子系统通过以太网连接到变电站在线监测站控层网络，采用IEC61850(DL/T860)原则规约通信，变电站设备状态在线监测与评估平台实现变电站设备状态监测数据汇集、分析、数据展现与存储、设备状态
7、评估等，同步开放接口，支持与变电站其他系统的连接，实现变电站信息互动。变压器在线监测系统总体设计如下:UiiMt2.4 网络环境变电站在线监测系统采用Ethemet网络，数据传播速率不低于IOoMs,物理层和链路层遵照IEEE802.3协议。传感器至监测装置之间采用Ethernet.RS485、CAN、等通信，过程层设备与间隔层设备之间采用双绞屏蔽电缆连接。间隔层/过程层设备与站控层设备之间采用多模光缆连接。3功能原理及技术指标3.1状态监测与评估平台3.1.1 重要功能及技术指标1）通信规约：IEC618502）操作系统：Linux3）软件架构：B/S4）全站在线监测装置数据汇总、存储、展现
8、5）根据汇总信息对变电站一次设备状态实时在线评估、故障诊断6）报警处理7）时钟接受和时钟同步8）设备自诊断与自恢复9）管理与维护功能10）实时数据图表展现、数据报表分析11）支持数据报表导出功能12）历史数据查询、报表分析、图表展现功能3.1.2硬件配置变电站设备状态在线监测与评估平台硬件配置:配置型号数量服务器研华工控机1显示屏19寸液晶1网卡100/1OOOM自适应1接口2个串口，最多4口USB,原则键盘，鼠标13.2变压器在线监测系统3.2.1 重要功能方案实现变压器如下监测功能：变压器油中气体及微水监测、变压器局部放电监测。采用气相色谱法实现变压器油中溶解气体监测，重要监测气体成分：H
9、2、CH4、COsC2H2C2H4、C2H6、CC)2、H2O0采用超高频检测原理实现变压器局部放电监测，重要监测量：放电次数、放电幅值、放电时间，给出局部放电二维及三维分析谱图，通过人工智能神经网络算法实现局部放电故障类型判断。3.2.2 实现方案每台变压器针对变压器油中气体及微水、变压器局部放电进行监测。每台变压器配置1只超高频局放传感器。超高频局放传感器与局放监测模块之间采用同轴电缆连接。主监测模块具有两个1000M/100M以太网接口，主监测模块H勺一种以太网接口通过光纤跳线连接到变压器在线监测智能组件互换机的光口，实现与监测装置/模块之间的通信，另一种以太网接口通过光缆连接到在线监测
10、系统站控层互换机，实现变压器在线监测数据上传至在线监测平台。变压器在线监测系统设计总体构造如下图:至在线监测后台变压器本体变压器在线直测智能组件柜MDD300OT智能组件超高频局放传感器取油阀 一回油阀变压器监测主模块局部放电监测模块油中气体及微水监测IED以太网交换模块323接口规定3.2.3.1 通信接口变压器在线监测系统与在线监测平台之间采用以太网连接，通信介质采用屏蔽双绞线,通信协议为EC61850(MMS)o3.2.3.2 变压器油中气体及微水监测接口变压器出厂时需预留2个DN50油阀接口，油阀应上下对直排列，一种油箱侧壁上部,一种在油箱侧壁下部。设计在线监测阀门市，应将两个阀门与智
11、能组件柜设计在变压器同一侧。3.2.3.3 局部放电监测接口变压器出厂前需要按照下图提供尺寸在变压器侧壁预留1个法兰接口。变压器局放传感器在变压器出厂前安装到变压器本体上，并做对应的试验。3.2.4技术指标3.2.4.1 变压器油中气体及微水监测气体测量范围油中气体辨别率测量误差氯气(H2)12023ll1ll10%一氧化碳(Co)1-5000ll1ll10%二氧化碳(Co2)25IOooOll25ll10%甲烷(CH4)0.52023ll0.5ll10%乙烯(C2H4)0.52023ll0.5ll10%乙烷(C2H6)0.52023ll0.5ll10%乙烘(C2H2)0.52023ll0.5
12、ll+10%微水(H2O)11OOppmIppm10%3.2.4.2 变压器局部放电参数性能指标UHF频段0.31.5GHZ选频方式全带宽扫频步进Ie)MHZ分析带宽1000MHz检波方式混频+包络检波敏捷度5pC(内置)IOpC(外置)最小检测限-85dBm参数性能指标采样速率40MS/S动态范围-85-2OdBm放电量的表达dBmLCU输入通道4最多通道数256显示方式PRPD.PRPS传感器类型UHF对数周期IEC61850规约支持4在线监测系统配置4.1 变电站设备状态在线监测与评估平台变电站设备状态在线监测与评估平台系统配置:序号设备名称规格型号数量单位备注1服务器2变电站设备状态在线监测与评估平台软件3工业互换机4光纤配线架4.2 变压器在线监测系统变压器在线监测系统装置配置:序号设备名称规格型号数量单位备注1变压器油中气体及微水监测IED2变压器智能组件3超高频局放传感器4光纤配线架5智能组件柜6附件5版本历史设计方案版本以及修改历史记录:设计方案版本程序版本日期修改阐明源版本新版本
