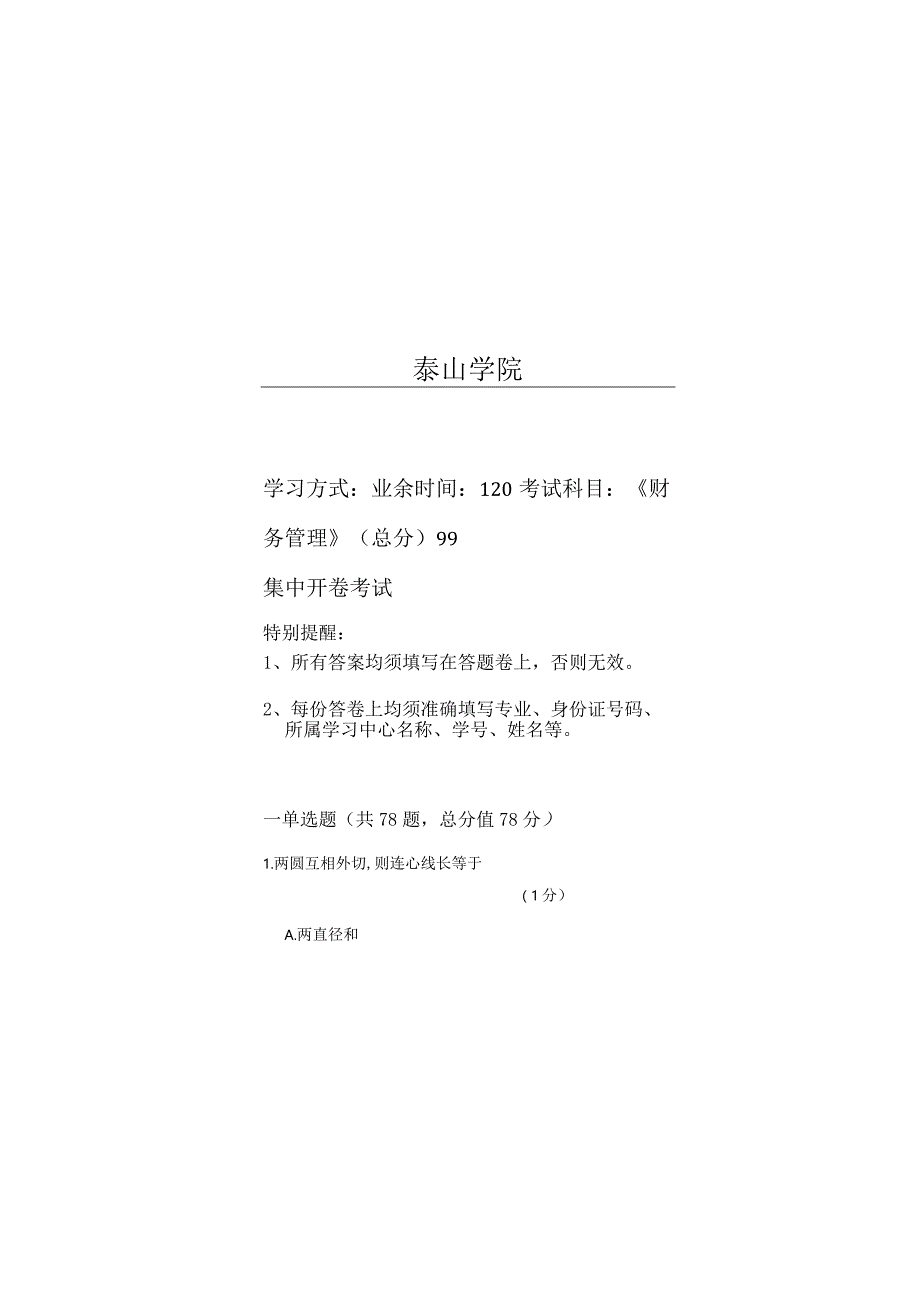

泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx_第1页
第1页 / 共68页

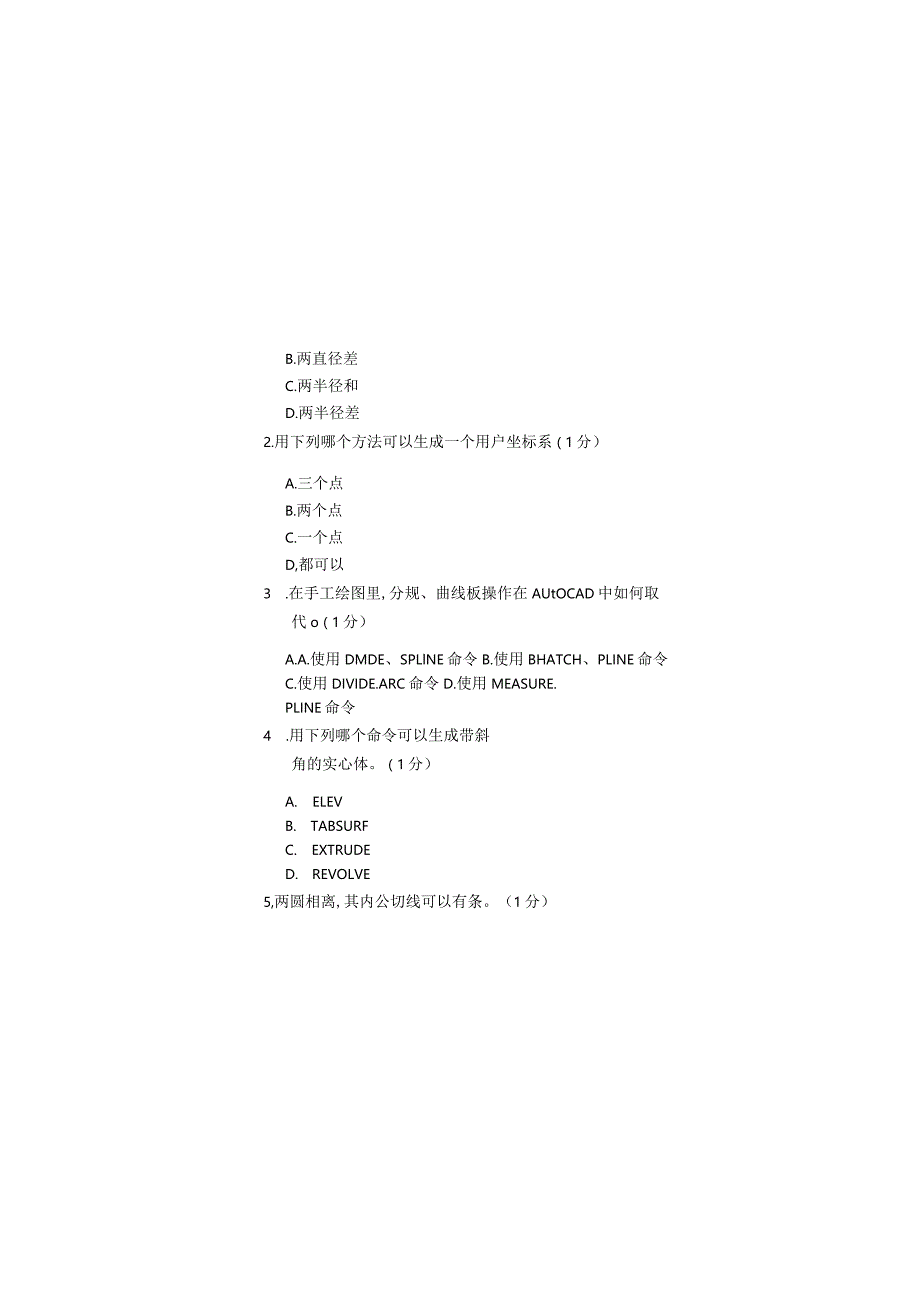

泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx_第2页
第2页 / 共68页

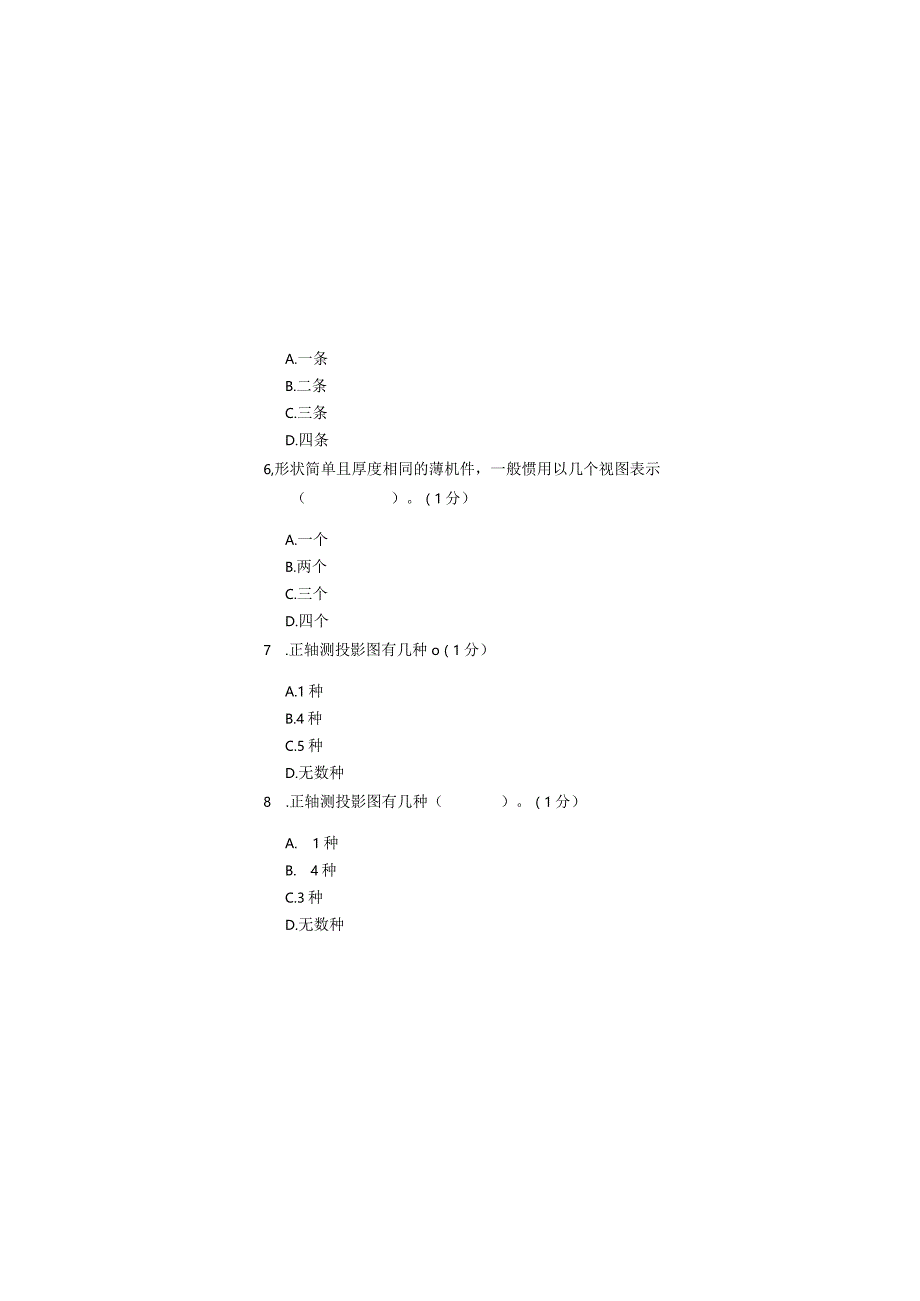

泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx_第3页
第3页 / 共68页
泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx_第4页
第4页 / 共68页
泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx_第5页
第5页 / 共68页
泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx_第6页
第6页 / 共68页
泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx_第7页
第7页 / 共68页
泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx_第8页
第8页 / 共68页
泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx_第9页
第9页 / 共68页
泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx_第10页
第10页 / 共68页
亲,该文档总共68页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx》由会员分享,可在线阅读,更多相关《泰山学院成人继续教育2023年工程制图期末复习题及答案(附后).docx(68页珍藏版)》请在第壹文秘上搜索。

1、泰山学院学习方式:业余时间:120考试科目:财务管理(总分)99集中开卷考试特别提醒:1、所有答案均须填写在答题卷上,否则无效。2、每份答卷上均须准确填写专业、身份证号码、所属学习中心名称、学号、姓名等。一单选题(共78题,总分值78分)1.两圆互相外切,则连心线长等于(1分)A.两直径和B.两直径差C.两半径和D.两半径差2.用下列哪个方法可以生成一个用户坐标系(1分)A.三个点B.两个点C.一个点D,都可以3 .在手工绘图里,分规、曲线板操作在AUtOCAD中如何取代o(1分)A.A.使用DMDE、SPLlNE命令B.使用BHATCH、PLINE命令C.使用DIVIDE.ARC命令D.使用

2、MEASURE.PLINE命令4 .用下列哪个命令可以生成带斜角的实心体。(1分)A. ELEVB. TABSURFC. EXTRUDED. REVOLVE5,两圆相离,其内公切线可以有条。(1分)A.一条B.二条C.三条D.四条6,形状简单且厚度相同的薄机件,一般惯用以几个视图表示()。(1分)A.一个B.两个C.三个D.四个7 .正轴测投影图有几种o(1分)A.1种B.4种C.5种D.无数种8 .正轴测投影图有几种()。(1分)A. 1种B. 4种C.3种D.无数种9 .在空间直线与平面相对位置有几种o。分)A. 1种B. 4种C.3种D.无数种10 .用FILLERT命令对三维模型也可以

3、进行倒圆角处理。(1分)A.线框B.曲面C.实心体D,都可以11 .全剖视图可用于表达()。(1分)A.物体外形复杂的情况B.物体内外形都比较复杂的情况C.物体内形复杂外形简单的情况D.物体有倾斜结构的情况12 .以下何者是在AutoCAD里用来表示相对上一点距离为5角度为135的坐标表示法()。(1分)A. #5135B. 0/0,5135C. 5135D. 513513 .生成透视模式的命令是。(1分)A. MVIEWB. VPORTSC. DVIEWD. MVSETUP14 .用PEDIT命令中的JOIN选项不能将连进多义线。(1分)A.直线B.圆弧C.多义线D.样条线15.物体离投一个

4、面越远,所得的正投影大小_o(1分)A.越大B.越小C.不一定D.大小不变16.下述哪一个命令不可以在AutoCAD中画平行线()。(1分)A.COPY+B. ARRAYC. OFFSETD. MOVE17.改变三维实心体渲染效果的系统变量是_。(1分)a.isolinesB.Facetresc.surftabiD.SURFTAB218 .关于捕捉功能,以下叙述何者为非()。(1分)A.它有很多模式,最常用的,如锁住端点、交点、圆弧中心点、垂足点、圆弧四分之一点等B.它在准确的抓到需要的图形点方面,对操作者很有帮助C.它也可以用来准确的复制和移动图形D.以上皆非19 .在第角画法中右视图的位置

5、在主视图的0(1分)A.左方B.右方C.上方D.下方20 .三维对齐的命令是。(1分)A. ALIGNB. 3DARRAYC. MIRROR3DD. ROTATE3D21 .平面与圆锥面的交线可以有几种不同的类型o(1分)A. 3种B. 4种C. 5种D.6种22 .取消命令执行的键是o(1分)A.按回车键B.按ESC键C.按空格键D.按Fl键23 .在手工绘图里,分规、曲线板操作在AUIOCAD中如何取代()。(1分)A.使用DIVIDE、SPLINE命令B.使用BHATCH、PLINE命令C.使用DIVIDE、ARC命令D.使用MEASURE.PLINE命令24 .有关夹点的功能,以下叙述

6、何者为非()o(1分)A.就是针对图形顶点来编辑的命令B.通过快速的拉动夹点,就可以变更图元顶点的位置C.用来增加图元的顶点,以增加它的平滑度D.也可以用来复制或旋转图形25 .平面和曲面或曲面和曲面相交,其交线则大多为()o(1分)A.一点B.曲线C.直线D.以上皆非26 .用设定标高和厚度的方法不能将生成三维模型(1分)A.圆B.矩形C.正多边形D.直线27 .角度绘制在AutoCAD中用哪种命令操作()。A.角度绘制在AUtOCAD中用哪种命令操作B.使用LINE命令配合捕捉功能C.使用LINE命令配合极坐标输入功能D.使用LINE命令配合按键功能28 .下面叙述中哪一种是错误的o(1分

7、)A.二条直线可以决定一个平面B.平行二直线可以决定一个平面C.相交二直线可以决定一个平面D.不共线三点可以决定一个平面29 .重合断面用哪种线型绘制(1分)A.细实线B.点画线C.粗实线D.波浪线30 .下面哪一种相对坐标输入法是画15个单位长的线O(1分)A. 15.0B. 0,15.0C. 0z15.0D. 15.0031 .在AUtoCAD中,可以利用以下哪些方法来调用命令。(1分)A.在命令提示区输入命令B.单击工具栏上的按钮C.选择下拉菜单中的菜单项D,以上均可32 .下面哪一个命令对曲面是无效的。(1分)a.surftabiB. SURFTAB2C. IS0LINESD.ZOOM

8、33,两圆互相内切,则连心线长等于(1分)A.两直径和B.两直径差C.两半径和D.两半径差34.用3DARRAY命令可以对模型进行三维阵列。(1分)A.线框B.曲面C.实心体D,都可以35.局部剖视图的剖视与视图部分用线作为分界。(1分)A.细直线B.点画线C.粗直线D.波浪线36 .在AUtOCAD的ELLlPSE命令里,与等轴测圆(I)选项里,连续按哪一个键可以用来控制三种轴向画出等轴测椭圆()。(1分)A, VF1键B, VF5键C, VF7键D, VF8键37 .在AUtoCAD中,颜色的默认设置是0(1分)A.白色B. BylayerC. BylockD.黑色38.用CHNGE命令不

9、能改变图元的哪个内容_O(1分)A. ColorB. 1.engthenD. C.LayerE. 1.tscale39 .生成实心体模型的截面的命令是_。(1分)A. SLICEB. SECTIONC. VIEWD. MVSETUP40 .下列哪种曲线常用作齿轮的齿形曲线_。(1分)A.螺旋线B.双曲线C.渐开线D.摆线41 .在画多段线时,可以用哪一个选项来改变线宽A. WidthB. DirectionC. RadiusD. 1.ength42 .以下哪一个命令选项可以用来看到整张图形()O(1分)A. ZOOM命令的LIMITS选项B. ZOOM命令的LlMITS选项C. ZOOM命令的

10、PREVIEW选项D. ZOOM命令的WINDOW选项43 .剖面线通常皆绘和水平线成()。(1分)A. 45B. 90C. 135D. 27044 .生成三维平面的命令是o(1分)A. SOLIDB. 3DFACEC. 3DP0LYD. POLYLINE45 .在六投影面体系中水平投影面上的视图称为。(1分)A.主视图B.左视图C.俯视图D.后视图46 .在AUtOCAD中如何绘制线宽_o(1分)A.使用Width命令B.使用LlNEPEN命令C.使用OFFSET命令D.使用LWEIGHT命令47 .俯视图在前视图的上方者为()。(1分)A.第一角法B.第二角法C.第三角法D.第四角法48.

11、当前的用户坐标系可以有个()。(1分)A.一个B.二个C.三个D.四个49 .SHADE命令的作用是o(1分)A.消隐B.着色C.渲染D.重生成50 .用设定标高和厚度的任何一种方法都不能将生成三维模型。(1分)A.圆B.长方形C.正多边形D.SPUNE样条线51.在物体表达方法中有几个基本视图可供选用o(1分)A.3个B.4个C.5个D.6个52 .用设定标高和厚度的方法不能将()生成三维模型。(1分)A.圆B.矩形C.正多边形D.直线53 .内部形状复杂的物体用何种视图表达最恰当o(1分)A.辅助视图B.剖视图C.三视图D.轴测图54 .两圆相切,切点与圆心的连线和公切线的夹角为()o(1

12、分)A. 60B. 75C. 90D. 12055 .下列属空间曲线的是o(1分)A.椭圆B.抛物线C.双曲线D.螺旋线56 .在AUtOCAD里,使用哪一个命令设置等轴测坐标来绘制等轴测图()。(1分)A. SNAPB. 1.IMITSC. GRIDD. ISOAXIS57 .要在AUtOCAD里让一条多段线段变成一条通过原线段顶点平滑的曲线,可以使用下述哪个命令()。(1分)A. PEDIT命令里的C拟合(FitCUrve)选项B. PEDIT命令里的样条曲线(SPline)选项C. PEDH命令里的I曲线(CUrVe)J选项D,以上皆非58 .如圆形、六边形、三角形等单纯柱体的对象,一般

13、惯用以几个视图表示()。(1分)A.一个B.两个C.三个D.四个59.与正投影面平行的线称为()。(1分)A.正平线B.侧平线C.水平线D,以上皆非60 .从模型空间进入图纸空间的命令是_o(1分)A. MVIEWB. VPORTSC. PSPACED. TILEMODE61 .世界坐标系可以有个。(1分)A.一个B.二个C.三个D.四个62.半部剖视图的剖视与视图部分用一线作为分界。(1分)A.细实线B.点画线C.粗实线D.波浪线63.用布尔的三种运算,可以对进行操作。(1分)A.实心体模型B.面域C.A和BD.曲面模型64 .生成透视模式的命令是()。(1分)A. MVIEWB. VPORTSC. DVIEWD. MVSETUP65 .下面叙述中哪一个是正确的0(1分)A.过点可作无数平面平行已知直线B.过点只能画一条线平行于己知平面上的定直线C.包含交叉二直线之一可作的平行于另一已知直线的平面只有一个D.以上皆是66 .所谓直线斜度,何者为真()。(1分)A.表示直线旋转状况的角度值B.表示直线拉伸状况的角度值C.表示直线倾斜状况的角度值D.以上皆真67 .改变视点的方法有三种,下面哪个命令可以改变视点。(1分)A. PLANB. VECTORC. VPOINTD. UCS68 .AutoCAD中,图形绘制工作只能在当前层上进行,当前
