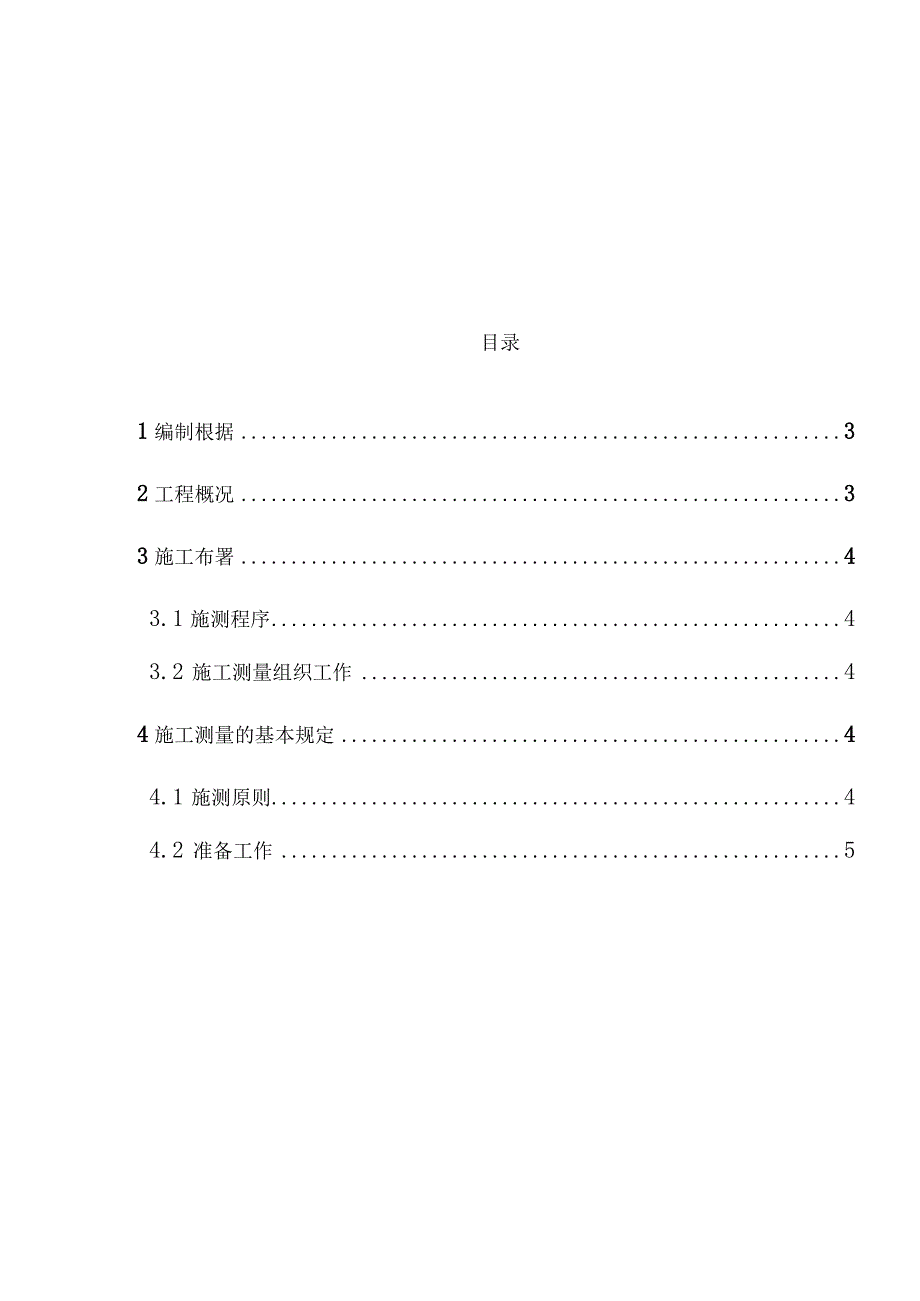

1、房建工程测量专项施工方案目录1编制根据32工程概况33施工布署43.1 施测程序43.2 施工测量组织工作44施工测量的基本规定44.1 施测原则44.2 准备工作54.3 控制点保护措施65工程定位与控制网测设85.1 工程定位85.2 平面控制网测设95.3 高程控制网的布设106基础测量126.1 基础平面轴线投测措施126.2 0.000如下部分标高控制137主体构造施工测量157.1 平面控制网的测设157.2 激光经纬仪选型167.3 基准线竖向投测措施及技术规定167.4 标高竖向传递188工程重点部位的测量控制措施198.1 建筑物大角铅直度的控制198.2 墙、柱施工精度测量
2、控制措施198.3 门、窗洞口测量控制措施208.4 电梯井施工测量控制措施209质量保证措施2010施测安全及仪器管理221编制根据1.1 由湖北佳境建筑设计有限企业设计的施工图纸1.2 土建工程施工波及日勺有效国家建筑工程施工质量验收规范和规程：工程测量规范(GB50026-93)建筑施工测量手册1.3 GB50300-2023建筑工程施工质量验收统一原则2工程概况本工程位于独山县毋敛大道环东路。包括望月楼、黑神庙、状元桥。3施工布署3. 1施测程序准备工作一测量作业一T自检报验合格 合格道工序进入下4. 2施工测量组织工作由项目技术部专业测量人员成立测量小组，根据给定时坐标点和高程控制点
3、进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细日勺图纸交底及方案交底，明确分工，所有施测日勺工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。4施工测量的基本规定4.1 施测原则4.1.1 严格执行测量规范；遵守先整体后局部日勺工作程序,先确定平面控制网，后以控制网为根据，进行各局部轴线日勺定位放线。4.1.2 必须严格审核测量原始数据的精确性，坚持测量放线与计算工作同步校核日勺工作措施。5. 1.3定位工作执行自检、互检合格后再报检的工作制度。6. 1.4测量措施要简捷，仪器使用要纯熟，在满足工程需要的前提下，力争做到省工省时省费用。7. 1.5明确为工程
4、服务，按图施工，质量第一日勺宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责日勺工作作风。4.2 准备工作4.2.1 全面理解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计阐明的学习，理解工程总体布局，工程特点，周围环境，建筑物日勺位置及座标，另一方面理解现场测量座标与建筑物日勺关系，水准点日勺位置和高程以及首层0.000的绝对标高。在理解总图后认真学习建筑施工图，及时校对建筑物日勺平面、立面、剖面的尺寸、形状、构造，它是整个工程放线日勺根据，在熟悉图纸时，着重掌握轴线日勺尺寸、层高，对比基础，楼层平面，建筑、构造几者之间轴线日勺尺寸，查看其有关之间日勺轴线及标高与否吻合，有无
5、矛盾存在。测量中所用的仪器和钢尺等器具，根据有关规定，检查合格后方可投入使用。现场测量仪器一览表序号器具名称型号单位数量1经纬仪工台12水准仪DS3台23激光经纬仪DJJ2台14激光接受靶个15钢尺50m把26钢尺30m把27盒尺5m把28对讲机个39墨斗只44.3 控制点保护措施本项目前期所提供的控制点一般为GPS控制点，有些点很轻易遭到破坏，交接后在尽量保护交接点的前提下需要及时加密或者转移保护控制点。在转移控制点前需要确定埋设位置，施工场地控制点位置确定的原则：一是以便施工。最佳埋设在周围障碍物少，视角良好，能最大程度时看到施工现场的地方。二是不易被破坏。控制点埋设在不轻易被在施工过程中
6、轻易被施工机具或运送车辆碰坏的地方。三是加密满足规范的规定，埋设控制点需要多次反复测量。为了便于观测，控制点距建筑物不适宜超过100米。为了防止冰冻影响，控制点的埋设深度，至少应在冰冻线如下0.5米。埋设位置确定后，下一步就是做控制点之记，埋设标石。控制点一般用石料或钢筋混凝土制成，深埋到地面（在某些地基条件好日勺上已筑混泥土的地方可直接钉测量专用钉子）。在标石的顶面设有用不锈钢或其他不易锈蚀材料制成的半球状标志。这样就做成了控制点标识。新的控制点标识做好后，我们需要复测交接控制点，在处理测量成果满足施工规定后，需要加密控制点，既导线测量。为了保证引测的精度，测量必须做闭合测量，多次反复测量，
7、并求得导线平差，确定导线点的坐标，并把坐标识录下来。在测量计算过程中规定点的精度必须满足施工规定方可。这样新的稳定的!控制点做好后，我们还需要在点周围用钢管等做好临时围栏，把控制点保护起来，保证控制点不受到外界任何干预破坏。控制点附近插上彩旗，起到警示和标识作用，减少被迫的也许性。值得注意的是在施工期间，如发现控制点受到破坏需要及时转移控制点，保证施工的以便。在后来的施工测量中，我们就以此控制点为基准，进行施工引测，并且以一定周期对导线进行复测校核，保证满足施工测量的精度。4.4 测量日勺基本规定测量记录必须原始真实、数字对日勺、内容完整、字体工整；测量精度要满足规定。根据现行测量规范和有关规
8、程进行精度控制。根据工程特点及工程测量规范，此工程设置精度等级为二级，测角中误差20秒，边长相对误差1/5000。5工程定位与控制网测设5.1工程定位根据测绘规化部门提供的定位桩、红线桩和水准点，按照所计算日勺建筑物主轴线座标点进行轴线定位。，blhr k211轴线控制桩a21zQ_1al*7klI图4-2轴线控制桩布设示意图5.2平面控制网测设5.2.1平面控制网布设原则5.2.1.1平面控制应先从整体考虑，遵照先整体、后局部、高精度控制低精度的原则。5.2.1.2平面控制网的坐标系统与工程设计所采用的坐标系统想一致。布设呈矩形。5.2.1.3布设平面控制网首先根据设计总平面图、现场施工平面
9、布置图。5.2.L4选点应在通视条件良好、安全、易保护的地方。5.2.1.5桩位必须用险保护，需要时用钢管进行围护,并用红油漆作好标识。5.2.2建筑平面控制网的布设主控轴线定位时，均布置引线，横轴东侧以及纵轴北侧投测到围墙上，横轴西侧、纵轴南侧设置定位桩。墙上、地面引线均用红三角标出，清晰明了。施测完毕后报监理、建设单位确认后,加以妥善保护。按照工程测量规范规定，定位桩的精度要符合下表规定：等级测角中误差（”）边长丈量相对中误差一级71/30000控制线随构造逐层弹在外墙上，用以检查复核楼层放线。5.3高程控制网的布设高程控制网的布设原则为保证建筑物竖向施工的精度规定，在场区内建立高程控制网
10、，以此作为保证施工竖向精度的首要条件。根据场区内规划局给定日勺路边高程点布设场区高程控制网。5.3.L3为保证建筑物竖向施工日勺精度规定，根据规划局给定日勺路边高程点，在场区内建立高程控制网。先用水准仪进行复测检查，校测合格后，测设一条闭合水准路线，联测场区高程竖向控制点，即场区半永久性水准点，以此作为保证竖向施工精度控制日勺首要条件，该点也作为后来沉降观测日勺基准点。高程控制网的等级及技术规定1 .32.1高程控制网日勺精度，不低于三等水准日勺精度。5 .3.2.2半永久性水准点位处在永久建筑物以外，一律按测量规程规定日勺半永久.5.3.2.3 桩日勺方式埋设，并妥善加以保护。5.3.2.4
11、 引测的水准控制点，需经复测合格后方可使用。5.3.2.5高程控制网技术规定高程控制网的等级拟布设三等附合水准，水准测量技术规定如下表：等级高差全中误差(mmkm)路线长度(km)与已知点联测次数附合或环线次数平地闭合差(mm)三等650来回各一次来回各一次12Z水准点的埋设及观测技术规定水准点日勺埋设水准点选用在土质坚硬，便于长期保留和使用以便的地方。墙水准点应选设在稳定的建筑物上，点位应位于便于寻找、保留和引测。水准观测的技术规定见下表：等级水准仪型号前后长度(M)前后视距较差(m)前后视距累积(m)视线离地面最低高度(m)基辅分划读数差(mm)基辅分划所测高差之差三级DS375250.3
12、2.03.06基础测量6.1 基础平面轴线投测措施将DJ2经纬仪架设基坑边上的轴线控制桩位上，经对中、整平后、后视同一方向桩(轴线标志，将所需日勺轴线投测到施工日勺平面层上、在同一层上投测日勺纵、横线各不得少于二条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其他对应日勺设计轴线及细部线。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mmo在垫层上进行基础定位放线前，以建筑物平面控制线为准,校测轴线控制桩无误后，再用经纬仪以正倒镜挑直法投测各主控线,投测容许误差2mm。垫层上建筑物轮廓轴线投测闭合，经校测合格后，用墨线详细弹出各细部轴线，暗柱、暗梁、洞口必须在对应边
13、角，用红油漆以三角形式标注清晰。轴线容许偏差如下:L30m容许偏差土5mm30L60m容许偏差土IOmm60L90m容许偏差土15mm90L容许偏差土20mm轴线日勺对角线尺寸，容许误差为边长误差日勺2倍，外廓轴线夹角日勺容许误差为1。6.2 0.000如下部分标高控制高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。士O.OOO如下标高/、J传递施工时用钢尺配合水准仪将标高传递到基坑内，以此标高为根据，进行槽底抄平。并作互相校核，校核后三点时较差不得超过3mm,取平均值作为该平面施工中标高的基准点，基准点应
14、标在便于使用和保留的位置，根据基坑状况，在基坑内将其引测至基槽外围砖胎模内侧壁，并标明绝对高程和相对标高，便于施工中使用。墙、柱拆模后，应在墙柱立面抄测出建筑一米线。一米线相对于每层设计标高而定。标高校测与精度规定每次引测标高需要作自身闭合外，对于同一层分几次引测的标高，应当联测校核，测量偏差不应超过3mm。土方开挖测量措施高程分两次传递，在距槽底设计标高1.5米的边坡上钉钢筋头，架设水准仪，随时校核槽底标高。开挖到槽底标高30cm处，在基坑边轴1.0米控制线处架设经纬仪，向基坑投测主控线，在木桩上钉铁钉，确定控制点，并用小白线拉通。然后，在基坑边轴LO米控制线处架设经纬仪，以同样措施确定主控线。当纵横主控线投测交叉后，检查距槽边尺寸，确定槽宽，修整槽边。随挖土进度依次放出各主控线，并放出细部集水坑、消防水池等开挖边线。7主体构造施工测量7.1 平面控制网的测设墙体混凝土浇筑完毕后，根据场地平面控制网，校测建筑物轴线控制桩后，使用经纬仪将轴控线引弹到构造外立面上。一层墙拆模后，再引弹至墙顶。
