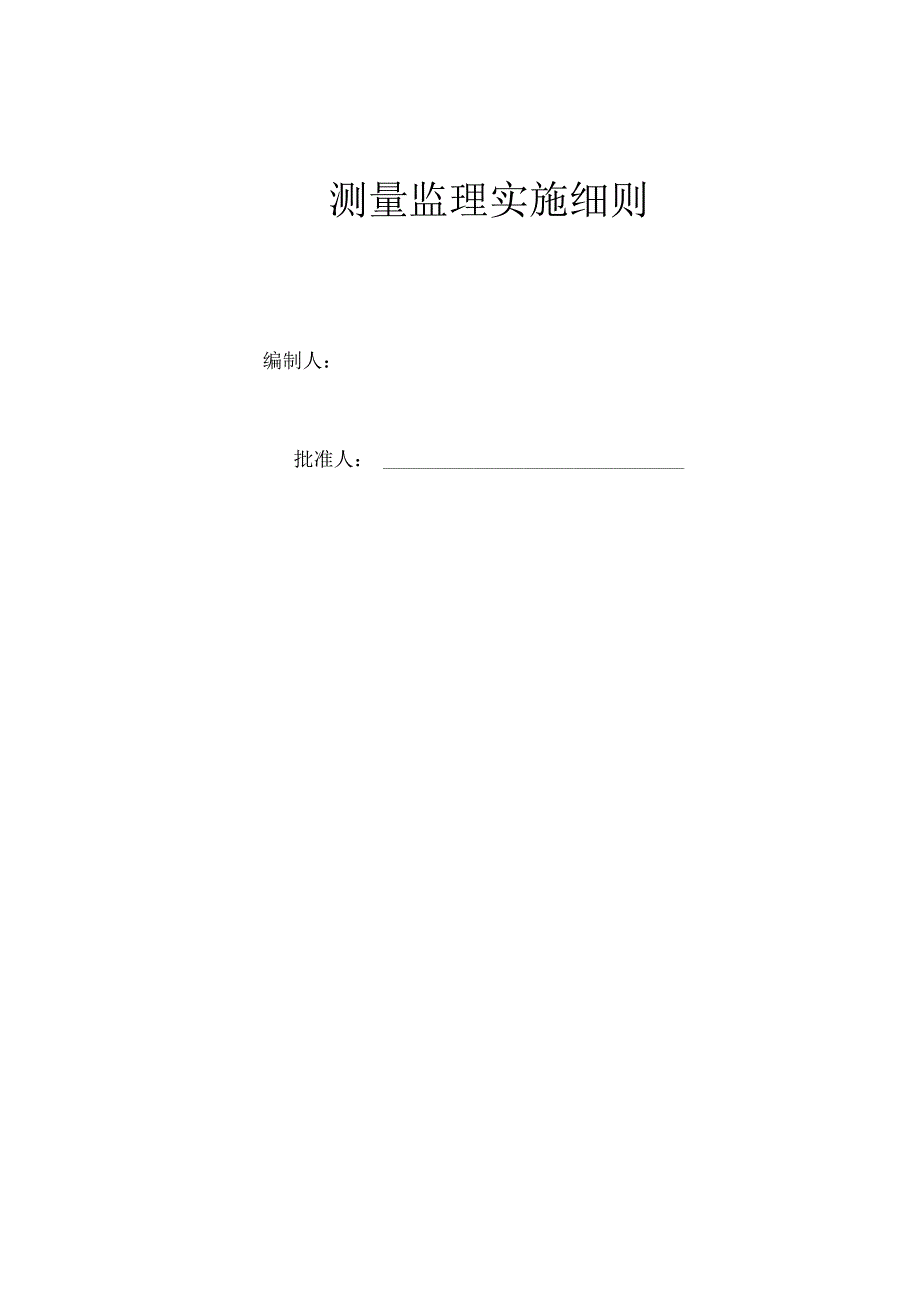

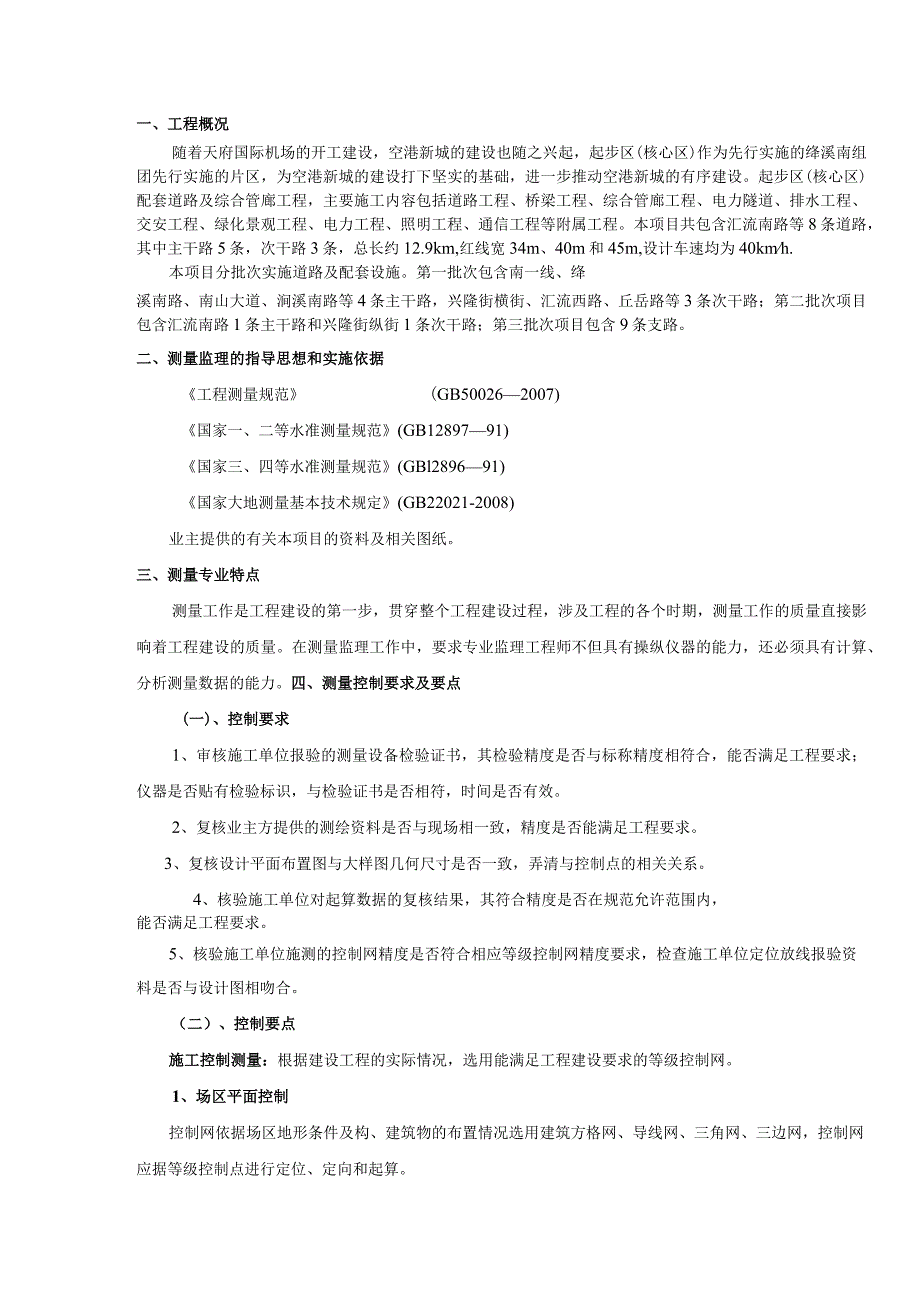

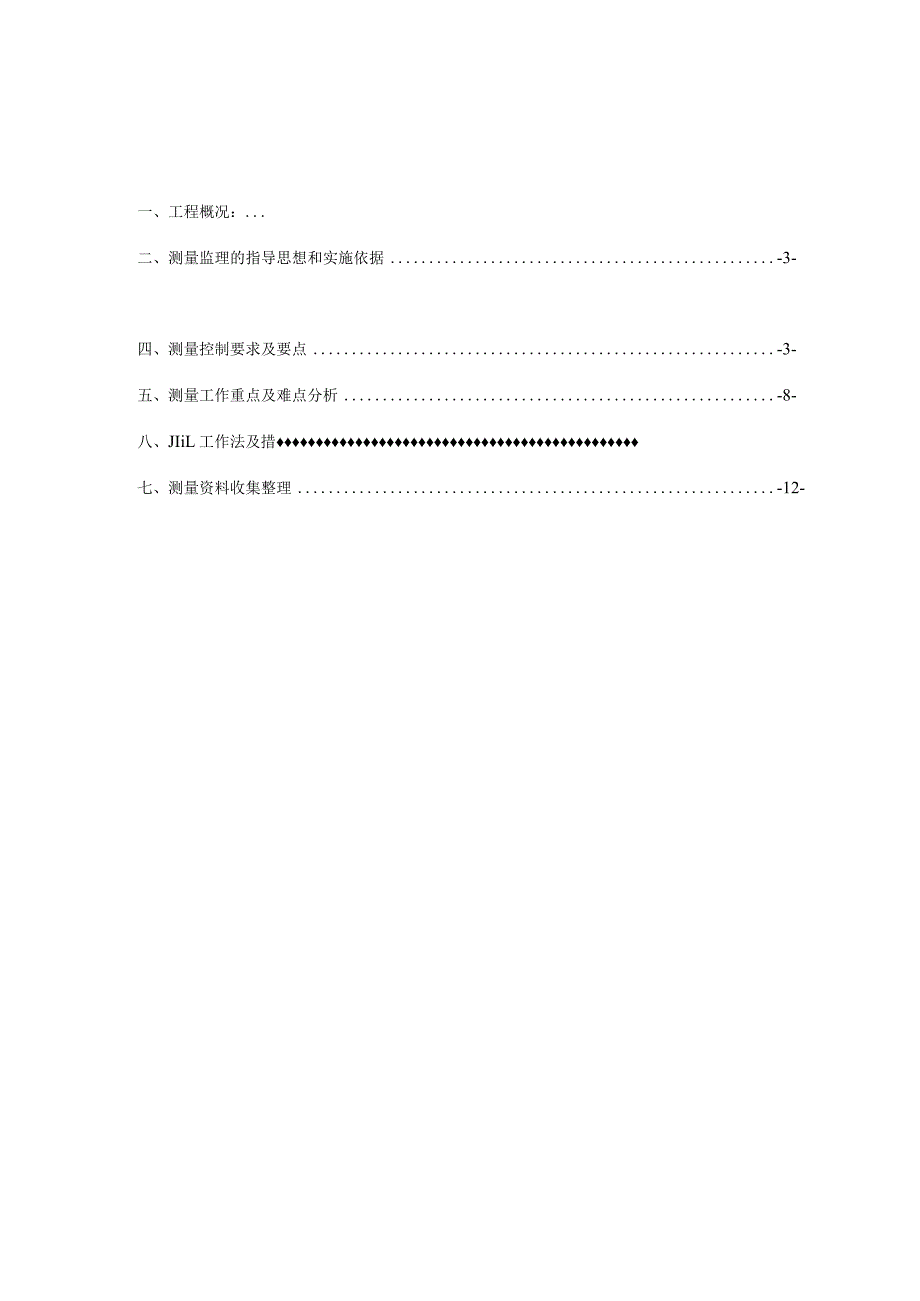

1、测量监理实施细则编制人:批准人:一、工程概况:.二、测量监理的指导思想和实施依据-3-四、测量控制要求及要点-3-五、测量工作重点及难点分析-8-八、JIiL工作法及措七、测量资料收集整理-12-一、工程概况随着天府国际机场的开工建设,空港新城的建设也随之兴起,起步区(核心区)作为先行实施的绛溪南组团先行实施的片区,为空港新城的建设打下坚实的基础,进一步推动空港新城的有序建设。起步区(核心区)配套道路及综合管廊工程,主要施工内容包括道路工程、桥梁工程、综合管廊工程、电力隧道、排水工程、交安工程、绿化景观工程、电力工程、照明工程、通信工程等附属工程。本项目共包含汇流南路等8条道路,其中主干路5条
2、,次干路3条,总长约12.9km,红线宽34m、40m和45m,设计车速均为40kmh.本项目分批次实施道路及配套设施。第一批次包含南一线、绛溪南路、南山大道、涧溪南路等4条主干路,兴隆街横街、汇流西路、丘岳路等3条次干路;第二批次项目包含汇流南路1条主干路和兴隆街纵街1条次干路;第三批次项目包含9条支路。二、测量监理的指导思想和实施依据工程测量规范(GB500262007)国家一、二等水准测量规范(GB1289791)国家三、四等水准测量规范(GBl289691)国家大地测量基本技术规定(GB22021-2008)业主提供的有关本项目的资料及相关图纸。三、测量专业特点测量工作是工程建设的第一
3、步,贯穿整个工程建设过程,涉及工程的各个时期,测量工作的质量直接影响着工程建设的质量。在测量监理工作中,要求专业监理工程师不但具有操纵仪器的能力,还必须具有计算、分析测量数据的能力。四、测量控制要求及要点(一)、控制要求1、审核施工单位报验的测量设备检验证书,其检验精度是否与标称精度相符合,能否满足工程要求;仪器是否贴有检验标识,与检验证书是否相符,时间是否有效。2、复核业主方提供的测绘资料是否与现场相一致,精度是否能满足工程要求。3、复核设计平面布置图与大样图几何尺寸是否一致,弄清与控制点的相关关系。4、核验施工单位对起算数据的复核结果,其符合精度是否在规范允许范围内,能否满足工程要求。5、
4、核验施工单位施测的控制网精度是否符合相应等级控制网精度要求,检查施工单位定位放线报验资料是否与设计图相吻合。(二)、控制要点施工控制测量:根据建设工程的实际情况,选用能满足工程建设要求的等级控制网。1、场区平面控制控制网依据场区地形条件及构、建筑物的布置情况选用建筑方格网、导线网、三角网、三边网,控制网应据等级控制点进行定位、定向和起算。控制网的等级和精度确定依据:、场地面积21k2或重要工业区,宜建立相当于一级导线精度的平面控制网;、场地面积Vlkm2或一般工业区,可据需要建立相当于二、三级导线精度的平面控制网。平面控制网的主要技术要求:建筑方格网等级备边长(m)测角中误差(度)边长相对中误
5、差角度测回数DJ2点位中误差(cm)交卢v角中误差(度)直线度(度)距离测回数测距仪钢尺长轴短轴I级精度II级精度I100-30051/30000352.5180590542II100-30081/20000252.590+5905221导线网等总长平均测角中测距量边误角度距离测回数方位角导线全级(km)边长误差中误差差测回测距仪钢闭合差长闭合(m)(度)(mm)(mm)数DJ2I级精度H级精度尺(mm)差I4.0100-3005151/3000024210n1/15000II2.42508151/14000122116n1/10000III1.210012151/7000122124n1/5
6、000注:n为测站数。三角网等级平均边长(km)测角中误差(度)起始边中误差最弱边中误差测回数DJ2三角形闭合差(度)备注一级小三角1.051/400001/20000215夹角30100,最小夹角225。二级小三角0.5101/200001/10000130二边网等级平均边长(km)测距中误差(mm)测距相对误差(mm)备注I1.0251/40000夹角30100,最小夹角225。II0.5251/200002、高程控制场地水准点间距Vlkn1。距离构、建筑物225m,距离回填土边线215m。高程测量的精度要求不宜低于三等水准的精度,其技术要求见表。等级每公里高程中误差(mm)水准仪型号水准
7、尺观测次数往返测较差(nun)视线长(m)平地山地三等6DS3双面往返各1次12L4n75注:n为测站数。L为水准线路总长,单位为km。3、桩基、界桩灌注桩定位误差W5cm,精度要求高的,需建立矩形控制网,其技术要求见下表。平均边长(m)量距相对中误差导线相对闭合差测回数DJ2测角中误差(度)多边形方位闭合差(mm)高程闭合差(ITlm)量距(II级精度测距仪)1001/200001/1000021020n10n往返各一测回4、沉降观测(D、水准点布设水准点数目23个,并形成水准网。水准点点位离管线、滑坡25m,不在松软土上,冻土区埋深在冻土线下O.5mo(2)、观测点布设观测点距水准点WlO
8、Onb点位设于墙角、纵横墙连接处、沉降缝两侧,设于0上1050cm,高层每1530m设一点。确保点位安全、能长期保存,点位能立尺,通视良好。(3)、观测要求观测工作要求“四定”一一定人,定设备,定水准点,定观测时间、方法、线路。仪器望远镜放大率224倍,气泡灵敏度W1572mm.作业时成像清晰、稳定,视距W50m,且前后视距大致相等,前后视距用同一水准尺,并尽可能与水准点闭合。观测时间要求见下表高层建筑一般建v巩基础基坑水坝竣工初期稳定期讯期观测时间及次数增加2层1次总观测次数25浇灌前、后各1次开挖前、后各1次30天/次或15天/次季/次讯期前、后各1次(4)、观测精度要求和观测方法连动生产
9、设备和动力设备基础、高层碎框架结构、地基土质不均匀的重要建筑物,沉降点观测完成后回视后视点的容许差W1mm,一般厂房、基础和构、建筑物W2mm其等级划分及精度要求见下表等级观测点的高差中误差(mm)相邻点高差中误差(mm)适用范围等0.30.1变形特别敏感的高层建筑、工业建筑、高耸构筑物、重要古建筑、精密工程设施等等0.50.3变形比较敏感的高层建筑、工业建筑、高耸构筑物、古建筑、重要工程设施和重要场地的滑坡监测等等1.0+0.5一般性的高层建筑、工业建筑、高耸构筑物、滑坡监测等四等2.01.0观测精度要求较低的建筑物、构筑物和滑坡监测等注:n为测站数。(5)、内业计算及成果整理内业计算取值的
10、精度要求见表。等级高程位移量一、二等0.10.1三、四等1.01.0观测结束后提交下列资料:垂直位移量成果表;观测点位置图;位移速率、时间、位移量曲线图;荷载、时间、位移量曲线图;等位移量曲线图;相邻影响曲线图;沉降分析报告。沉降观测点的精度要求和观测方法见下表。等级高程中误差(mm)相邻点高差中误差(mm)往返较差、附合或闭合差(mm)观测方法一等0.30.15W0.15Jn除宜按国家一等精密水准测量外,尚需设双转点,视线15m,前后视视距差0.3m,视距累积差WL5m;精密液体静力水准测量;微水准测量等二等0.50.300.30n按国家一等精密水准测量;精密液体静力水准测量三等1.00.5
11、00.60n按二等水准测量;精密液体静力水准测量四等2.01.001.40n按二等水准测量;精密液体静力水准测量五、测量工作重点及难点分析(一).下穿隧道放样的主要工作内容及难点1、底板轴线放样;难点在于线型的控制。2、基础开挖放样;难点在于承台尺寸的控制。3、侧墙轴线的确定。4、底板预拱度的设定,及满堂支架沉降观测。5、各阶段的高程放样。极坐标法放样工作程序控制1.在控制点上架设全站仪并对中整平,初始化后检查仪器设置:气温、气压、棱镜常数;输入(调入)测站点的三维坐标,量取并输入仪器高,输入(调入)后视点坐标,照准后视点进行后视。如果后视点上有棱镜,输入棱镜高,可以马上测量后视点的坐标和高程
12、并与已知数据检核。2 .瞄准另一控制点,检查方位角或坐标;在另一已知高程点上竖棱镜或尺子检查仪器的视线高。利用仪器自身计算功能进行计算时,记录员也应进行相应的对算以检核输入数据的正确性。3 .在各待定测站点上架设脚架和棱镜,量取、记录并输入棱镜高,测量、记录待定点的坐标和高程。以上步骤为测站点的测量。4 .在测站点上按步骤1安置全站仪,照准另一立镜测站点检查坐标和高程。5 .记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角。6 .观测员转动仪器至第一个放样点的方位角,指挥司镜员移动棱镜至仪器视线方向上,测量平距D。7 .计算实测距离D与放样距离D。的差值:AD=D-D。,指挥司
13、镜员在视线上前进或后退AD。重复过程7,直到AD小于放样限差。(非坚硬地面此时可以打桩)9 .检查仪器的方位角值,棱镜汽泡严格居中(必要时架设三脚架),再测量一次,若AD小于限差要求,则可精确标定点位。10 .测量并记录现场放样点的坐标和高程,与理论坐标比较检核。确认无误后在标志旁加注记。11 .重复610的过程,放样出该测站上的所有待放样点。12 .如果一站不能放样出所有待放样点,可以在另一测站点上设站继续放样,但开始放样前还须检测已放出的23个点位,其差值应不大于放样点的允许偏差。13 .全部放样点放样完毕后,随机抽检规定数量的放样点并记录,其差值应不大于放样点的允许偏差值。14 .作业结束后,观测员检查记录计算资料并签字。15.测量放样负责人逐一将标注数据与记录结果比对,同时检查点位间的几何尺寸关系及与有关结构边线的相对关系尺寸并记录,以验证标注数据和所放样点位无误。16.确认准确无误后再以书面技术交底交予现场技术员且要满足下表(四).土方开挖工程的精度指标序号项目内容精度指标说明平面位
