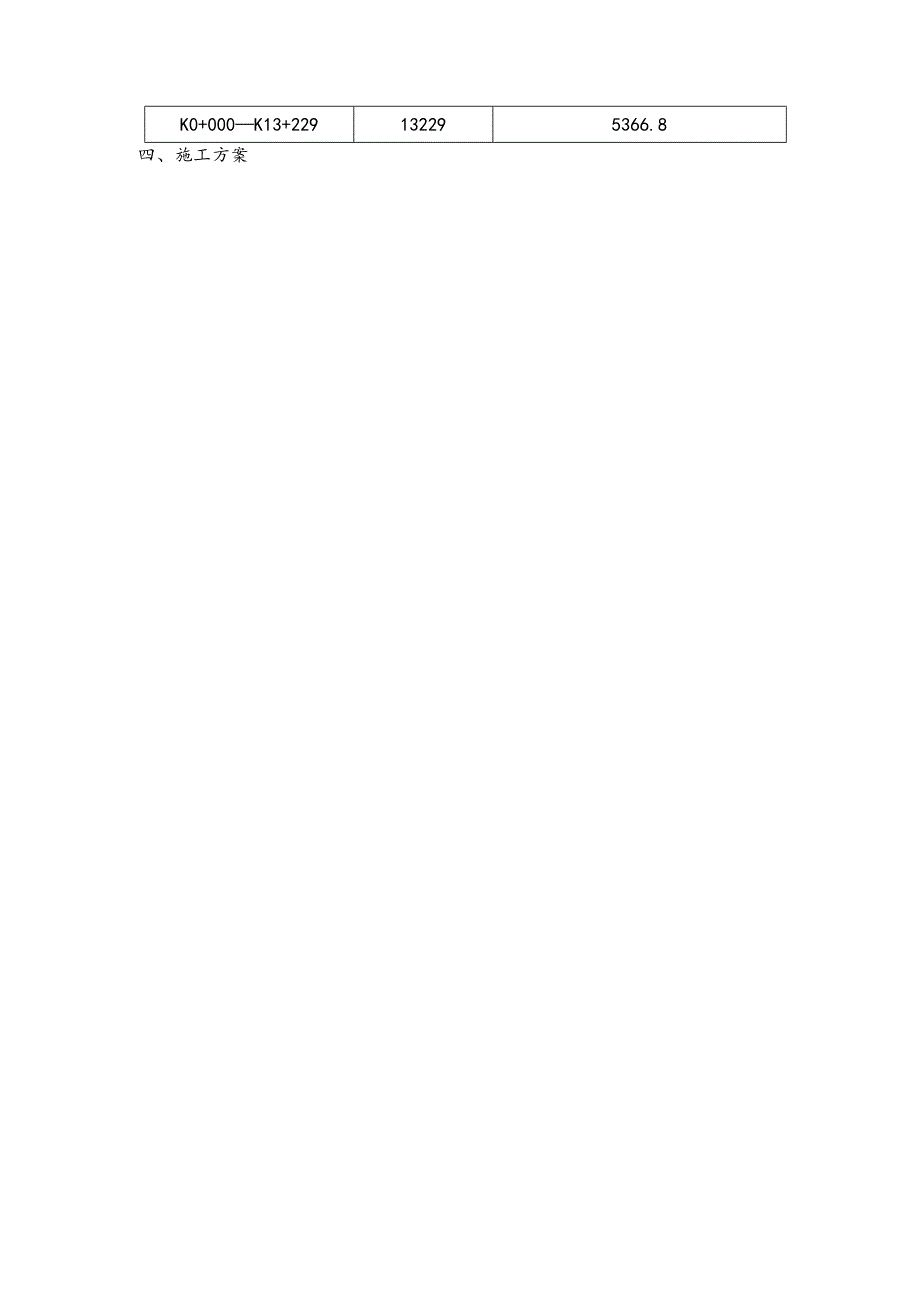

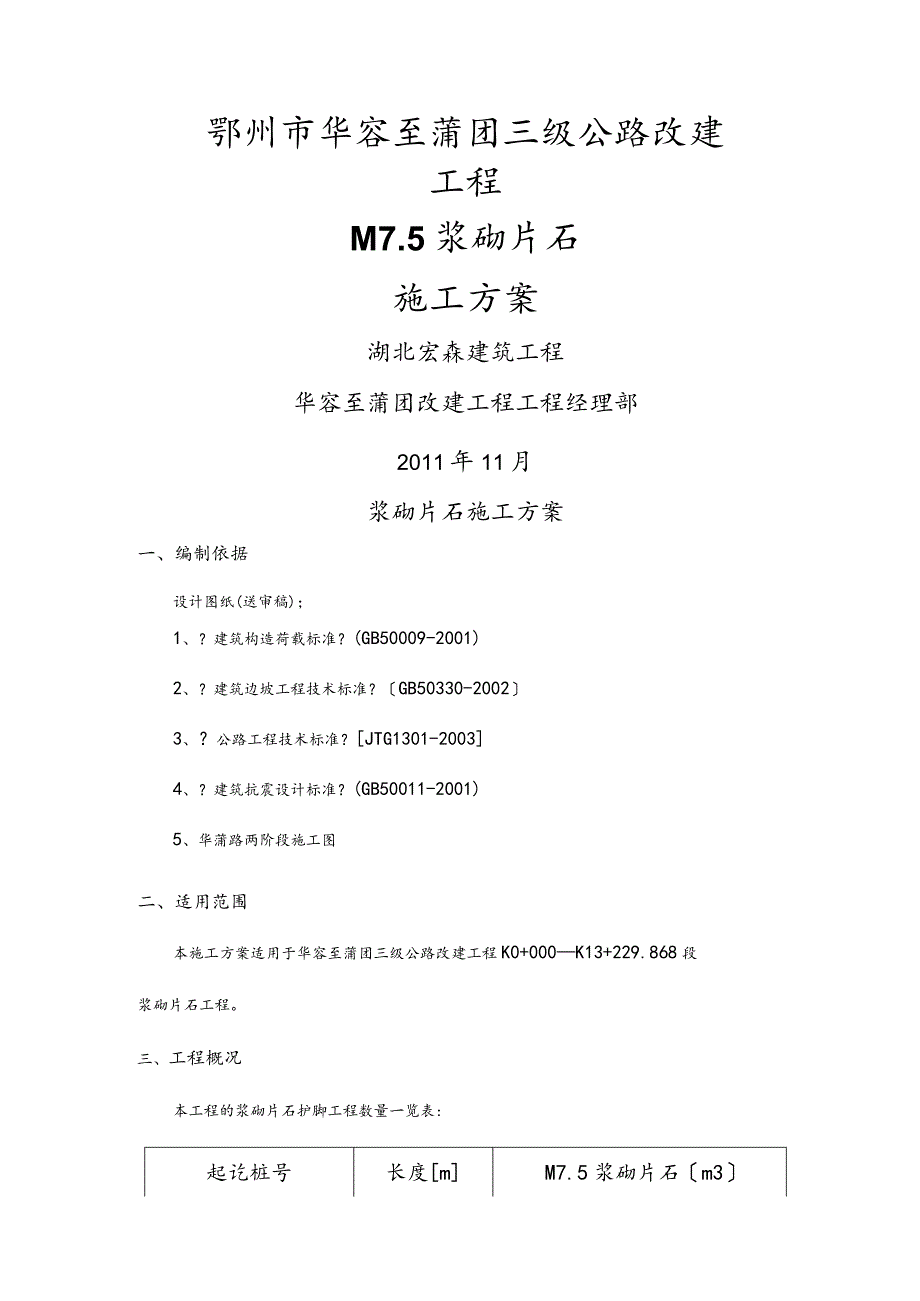

1、鄂州市华容至蒲团三级公路改建工程M7.5浆砌片石施工方案湖北宏森建筑工程华容至蒲团改建工程工程经理部2011年11月浆砌片石施工方案一、编制依据设计图纸(送审稿)；1、？建筑构造荷载标准？(GB50009-2001)2、？建筑边坡工程技术标准？GB50330-20023、？公路工程技术标准？JTG1301-20034、？建筑抗震设计标准？(GB50011-2001)5、华蒲路两阶段施工图二、适用范围本施工方案适用于华容至蒲团三级公路改建工程K0+000K13+229.868段浆砌片石工程。三、工程概况本工程的浆砌片石护脚工程数量一览表:起讫桩号长度mM7.5浆砌片石m3K0+000K13+22

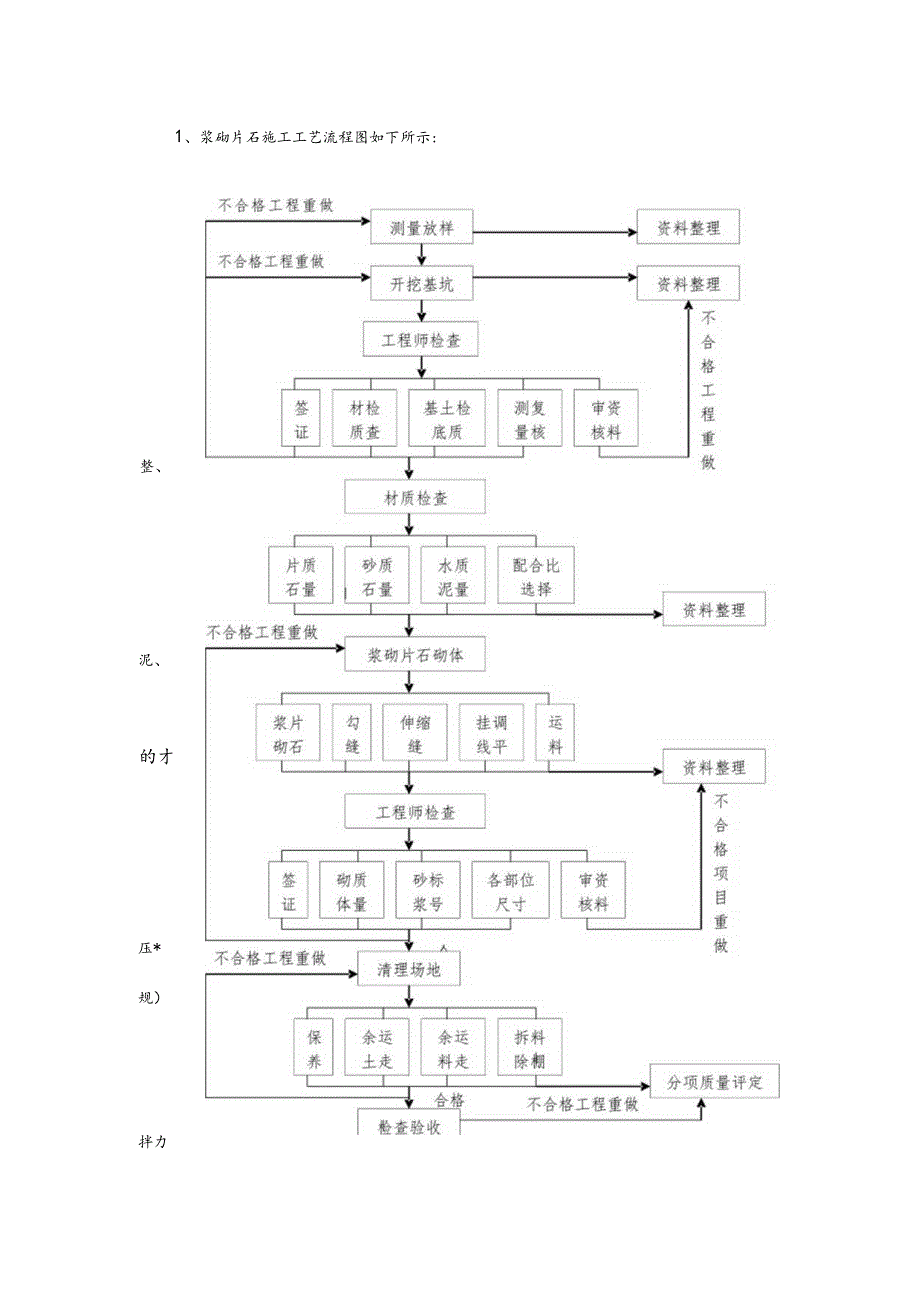

2、9132295366.8四、施工方案1、浆砌片石施工工艺流程图如下所示:整、泥、的才压*规）拌力砂浆配合比应经过试脸确定，在无试验数据的情况下，可参照以前工地数据（kgm3J,水泥：细集料：水二370：1500:280的配合比执行。、砌筑施工片石砌筑采用挤浆法分层、分段砌筑：分段位置设在沉降缝或伸缩缝处，两相邻段的砌筑高差不大于120cm,分层水平砌缝大致水平。各砌块的砌缝相互错开，砌缝饱满。各砌层先砌外圈定位砌块，并与里层砌块连成一体。定位砌块选用外表较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能严密连接，且砌缝砂
3、浆密实、饱满。砌筑腹石时，石料间的砌缝互相交织、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞，挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。定位砌块外表砌缝的宽度不大于4cm。砌体外表三块相邻石料相切的内切圆直径不大于7cm,两层间的错缝不小于8cm,每砌筑120Cm高度以内找平一次。填腹局部的砌缝减小，在较宽的砌缝中用小石块塞填。砌体外表的勾缝符合设计要求，并在砌体砌筑时，留出2cm深的空缝。勾缝采用凹缝或平缝，勾缝所用砂浆强度不得小于砌体所用砂浆强度。当设计不要求勾缝时，随砌随用灰刀刮平砌缝。砌体砌筑完毕及
4、时覆盖，并经常洒水保持湿润，常温下养护期不得少于7d。、砌体质量检查每100m3（小于100m3按100m3计）砌体，做1组砂浆强度检查试件，并与石切体一起养护。同批试件强度平均值不小于设计值，且任意1组试件的强度最低值不小于设计值的85%O砌体各项材料符合要求；砌缝宽度、错缝距离符合规定，砂浆铺填饱满，勾缝坚实、整齐；砌体位置、尺寸在允许偏差范围内。五、物体施工验收标准1、砌体工程所用砂浆的强度等级必须符合设计要求。用于检查砂浆强度的试件应在搅拌机出料口随机抽样制作。检验数量：同类型、同强度等级每IOom3砌体为一批，缺乏100m3也按一批计。施工单位每批检验一次；监理单位检查试验报告。检验
5、方法：施工单位进展砂浆强度试验；监理单位检查砂浆强度试验报告并进展见证取样检测或平行检验。2、砂浆砌体砌缝宽度、位置和砌筑方式符合下表：序号工程浆砌片石(mm)浆砌块石mm浆物料石混凝土砌块(mm1外表砌缝宽度40W3015*202每找平一次的砌筑高度120012003两层间竖向错缝80802100困难时丁石上下只能一面有竖缝4三块石料相接处的空隙705砌筑方式一丁一顺或二顺一T一丁一顺3、砌体砌筑完毕应及时覆盖，并经常洒水保持湿润，常温下养护期不得少于7do4、沉降缝、泄水孔、反滤层位置、数量和材料应符合设计要求。5、砌体外表应砂浆饱满、砌体整齐。宽度和错缝距离符合规定，无脱落和裂缝。沉降缝
6、整齐垂直，上下贯穿。泄水孔坡度向外，无堵塞现象。6、砌体尺寸的允许偏差和检验方法应符合下表：序号工程允许偏差(mm)检脸方法根基墙1底、顶面高程片石2515测量不少于5处料石、砌块25152砌体厚度片石300200尺量不少于5处料石、砌块*150100六、施工质量保证措施1、施工前，工程部召集工程部及施工队相关人员，进展施工技术交底。2、所有砂浆必须机械拌和，片石的厚度不应小于15Omm(卵形和薄片者不得使用)。镶面石料应选择尺寸稍大并具有较平整外表，且应稍加粗凿。在角隅处应使用较大石料，大致粗凿方正。3、水泥，对免检厂供应的水泥也应抽检，不合格不得使用，胫用砂、碎石应与配合比试验相一致，使用
7、添加剂、砂石材料变更时应通过试验确定。4、严格施工报验程序，施工队自检，经理部复检合格后，才能报监理工程师验收。七、安全、环保、文明施工要求1、安全施工要求所有进入施工现场的施工人员必须配戴安全帽。作业人员不得穿拖鞋、高跟鞋、硬底易滑鞋进入施工现场。施工现场设置“施工重地，非施工人员严禁进入的警示牌，作业现场必须有安全施工责任牌。夜间施工必须有充足的灯火照明。制止酒后作业。所有进场施工的机械设备必须持有出厂合格证，机械操作手必须持有特种操作人员上岗证件。现场施工用电严格采用三级配电、两级保护，电缆采用五芯电缆，做到一机、一间、一箱、一漏。2、环保施工要求施工便道途经村庄等人口积聚区时，运输车辆严禁鸣笛。施工便道派酒水车定期洒水，保证整个线路平整、干净，在风沙、扬尘天气勤洒水。施工现场垃圾不得随意丢弃。施工机械产生的废油不倒入水中，对于受污染的场地及时进展清理。加强机械设备的维修保养和达标活动，减少机械废气、排烟对空气环境的污染。施工完成后，植被破坏地段须恢复植草绿化。3、文明施工要求合理布置场地，材料堆放整齐，整洁有序，标识牌及宣传标语牌统筹设置。各种资料填写准确、及时、标准、收集齐全，归档有序。施工场地标牌醒目，各种规章制度健全。挂牌上岗，统一服装，精神饱满，遵守劳动纪律。做到施工文明，言行文明，处理好各种关系。
