《测宽测厚组合测量仪KHWE03-SY850150型.docx》由会员分享,可在线阅读,更多相关《测宽测厚组合测量仪KHWE03-SY850150型.docx(3页珍藏版)》请在第壹文秘上搜索。

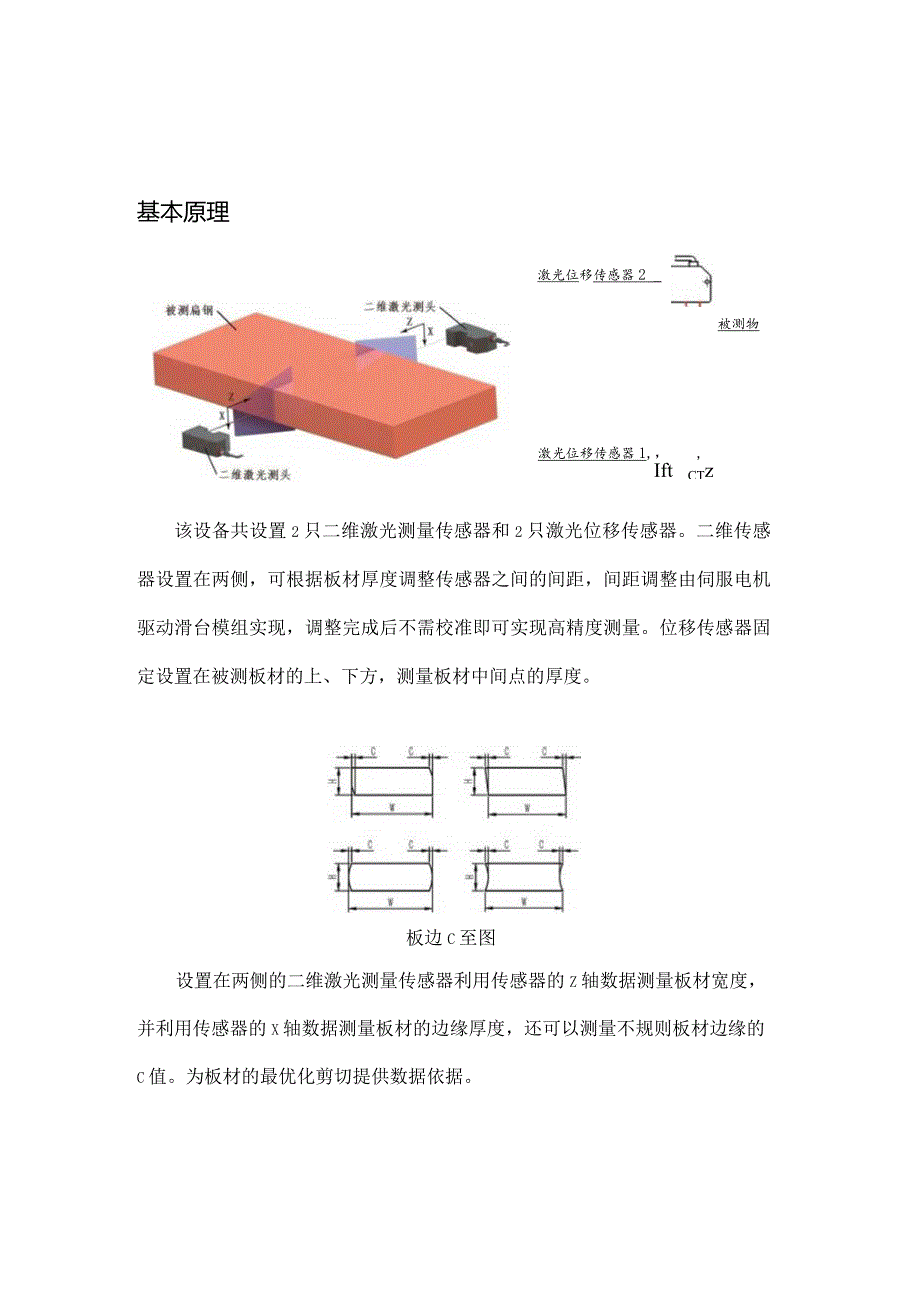

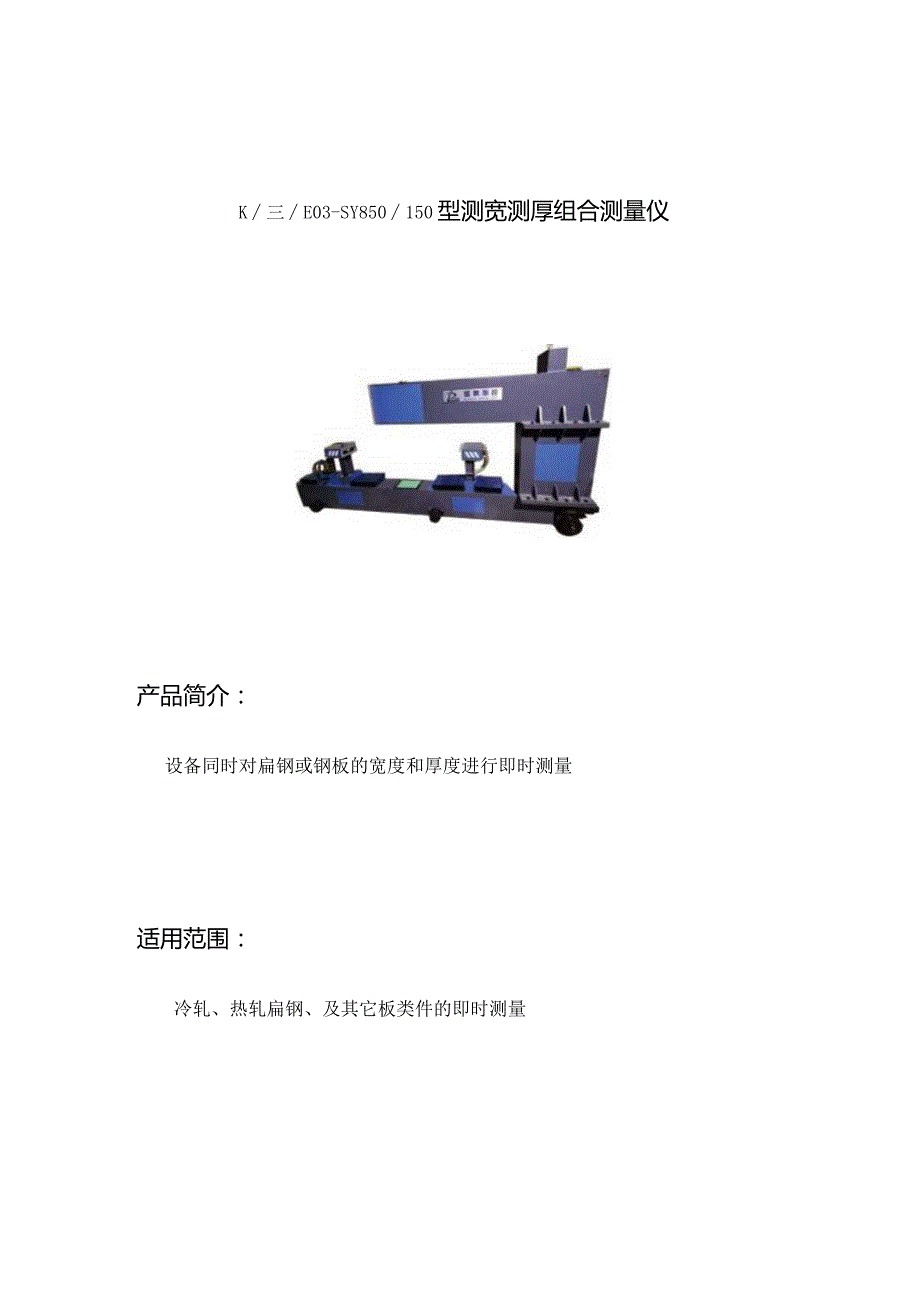

1、K三E03-SY850150型测宽测厚组合测量仪产品简介:设备同时对扁钢或钢板的宽度和厚度进行即时测量适用范围:冷轧、热轧扁钢、及其它板类件的即时测量基本原理激光位移传感器1,,,_ Ift _CTz激光位移传感器2 _ f被测物该设备共设置2只二维激光测量传感器和2只激光位移传感器。二维传感器设置在两侧,可根据板材厚度调整传感器之间的间距,间距调整由伺服电机驱动滑台模组实现,调整完成后不需校准即可实现高精度测量。位移传感器固定设置在被测板材的上、下方,测量板材中间点的厚度。板边C至图例设置在两侧的二维激光测量传感器利用传感器的Z轴数据测量板材宽度,并利用传感器的X轴数据测量板材的边缘厚度,还

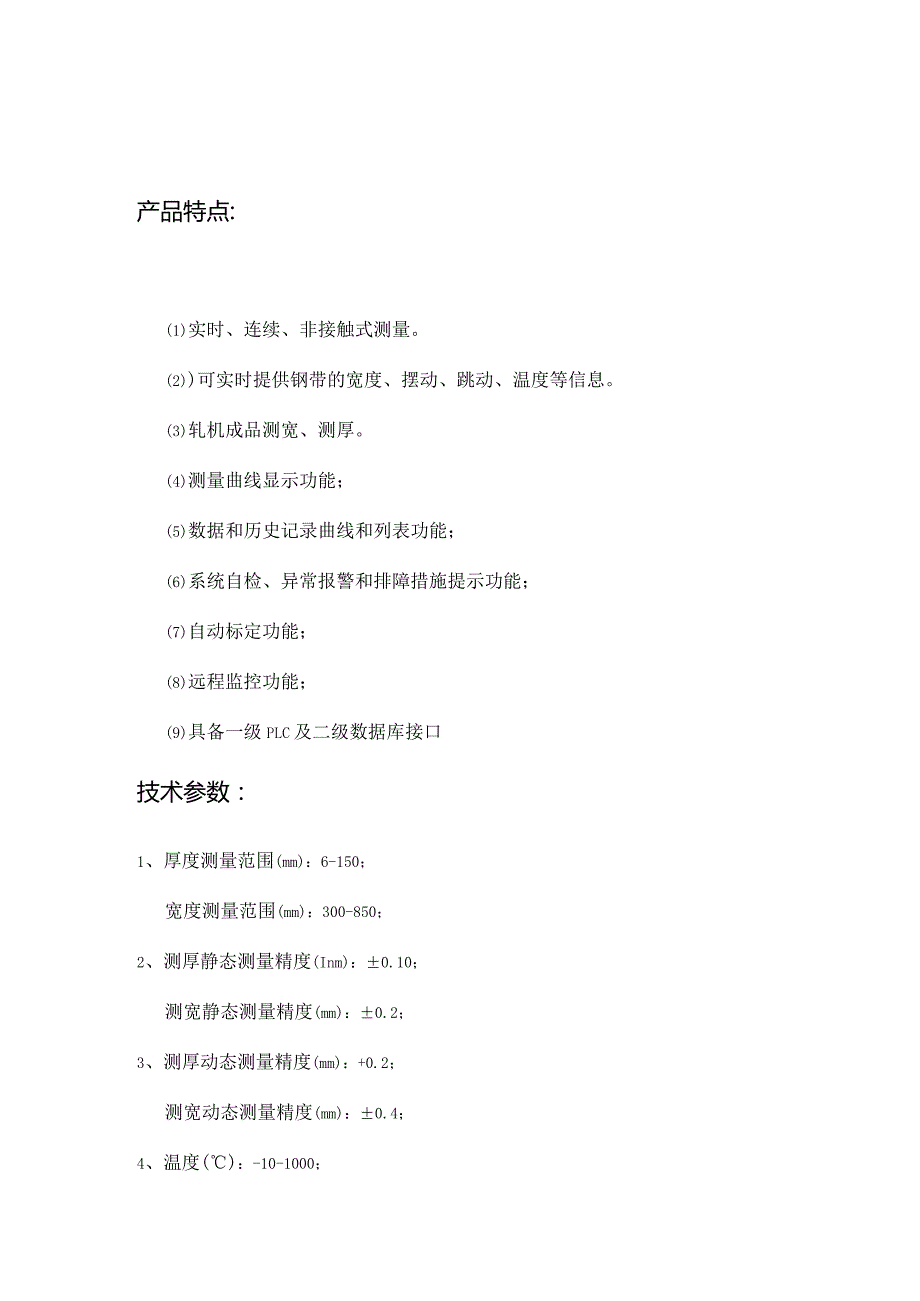

2、可以测量不规则板材边缘的C值。为板材的最优化剪切提供数据依据。产品特点:(1)实时、连续、非接触式测量。(2)可实时提供钢带的宽度、摆动、跳动、温度等信息。(3)轧机成品测宽、测厚。(4)测量曲线显示功能;(5)数据和历史记录曲线和列表功能;(6)系统自检、异常报警和排障措施提示功能;(7)自动标定功能;(8)远程监控功能;(9)具备一级PLC及二级数据库接口技术参数:1、厚度测量范围(mm):6-150;宽度测量范围(mm):300-850;2、测厚静态测量精度(Inm):0.10;测宽静态测量精度(mm):0.2;3、测厚动态测量精度(mm):+0.2;测宽动态测量精度(mm):0.4;4、温度():-10-1000;
