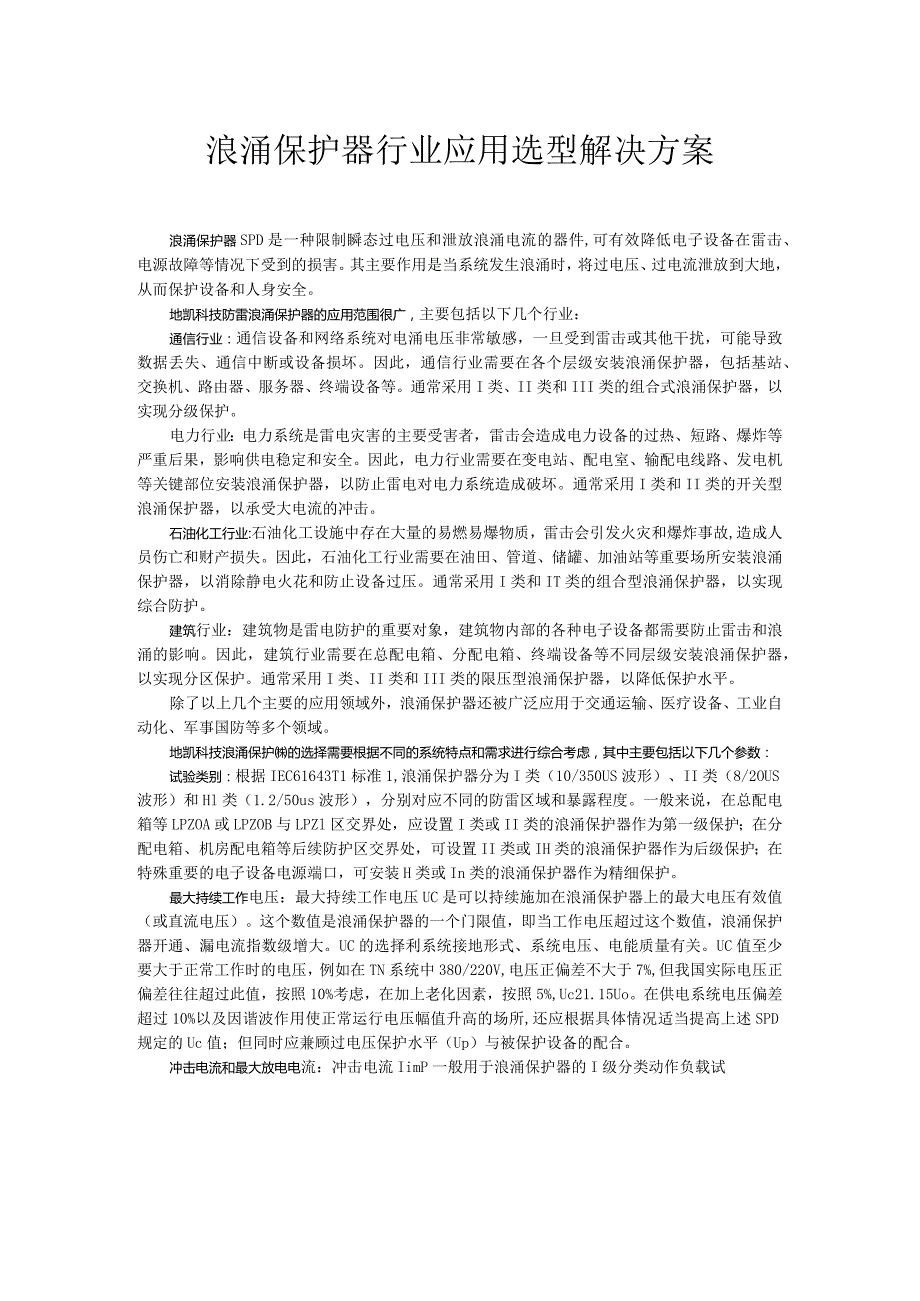

1、浪涌保护器行业应用选型解决方案浪涌保护器SPD是一种限制瞬态过电压和泄放浪涌电流的器件,可有效降低电子设备在雷击、电源故障等情况下受到的损害。其主要作用是当系统发生浪涌时，将过电压、过电流泄放到大地，从而保护设备和人身安全。地凯科技防雷浪涌保护器的应用范围很广，主要包括以下几个行业：通信行业：通信设备和网络系统对电涌电压非常敏感，一旦受到雷击或其他干扰，可能导致数据丢失、通信中断或设备损坏。因此，通信行业需要在各个层级安装浪涌保护器，包括基站、交换机、路由器、服务器、终端设备等。通常采用I类、II类和III类的组合式浪涌保护器，以实现分级保护。电力行业：电力系统是雷电灾害的主要受害者，雷击会造
2、成电力设备的过热、短路、爆炸等严重后果，影响供电稳定和安全。因此，电力行业需要在变电站、配电室、输配电线路、发电机等关键部位安装浪涌保护器，以防止雷电对电力系统造成破坏。通常采用I类和II类的开关型浪涌保护器，以承受大电流的冲击。石油化工行业:石油化工设施中存在大量的易燃易爆物质，雷击会引发火灾和爆炸事故,造成人员伤亡和财产损失。因此，石油化工行业需要在油田、管道、储罐、加油站等重要场所安装浪涌保护器，以消除静电火花和防止设备过压。通常采用I类和IT类的组合型浪涌保护器，以实现综合防护。建筑行业：建筑物是雷电防护的重要对象，建筑物内部的各种电子设备都需要防止雷击和浪涌的影响。因此，建筑行业需要
3、在总配电箱、分配电箱、终端设备等不同层级安装浪涌保护器，以实现分区保护。通常采用I类、II类和III类的限压型浪涌保护器，以降低保护水平。除了以上几个主要的应用领域外，浪涌保护器还被广泛应用于交通运输、医疗设备、工业自动化、军事国防等多个领域。地凯科技浪涌保护的选择需要根据不同的系统特点和需求进行综合考虑，其中主要包括以下几个参数：试验类别：根据IEC61643T1标准1,浪涌保护器分为I类（10/350US波形）、II类（8/2OUS波形）和Hl类（1.2/50us波形），分别对应不同的防雷区域和暴露程度。一般来说，在总配电箱等LPZOA或LPZOB与LPZl区交界处，应设置I类或II类的浪
4、涌保护器作为第一级保护；在分配电箱、机房配电箱等后续防护区交界处，可设置II类或IH类的浪涌保护器作为后级保护；在特殊重要的电子设备电源端口，可安装H类或In类的浪涌保护器作为精细保护。最大持续工作电压：最大持续工作电压UC是可以持续施加在浪涌保护器上的最大电压有效值（或直流电压）。这个数值是浪涌保护器的一个门限值，即当工作电压超过这个数值，浪涌保护器开通、漏电流指数级增大。UC的选择利系统接地形式、系统电压、电能质量有关。UC值至少要大于正常工作时的电压，例如在TN系统中380/220V,电压正偏差不大于7%,但我国实际电压正偏差往往超过此值，按照10%考虑，在加上老化因素，按照5%,Uc2
5、1.15Uo。在供电系统电压偏差超过10%以及因谐波作用使正常运行电压幅值升高的场所,还应根据具体情况适当提高上述SPD规定的Uc值；但同时应兼顾过电压保护水平（Up）与被保护设备的配合。冲击电流和最大放电电流：冲击电流IimP一般用于浪涌保护器的I级分类动作负载试验参数，其波形通常为10350s;最大放电电流IInaX用于浪涌保护器的II级分类试验。具体选择与暴露位置有关，可参考下表内容。防雷区域1.PZOA1.PZOB1.PZl1.PZ2IimpImax210OkA25OkA25OkA225kA225kA12.5kA12.5kA26.25kA电压保护水平：电压保护水平UP是浪涌保护器限制接线端子间电压的性能参数，对电压开关型浪涌保护器为规定陡度下的最大放电电压,对电压限制型浪涌保护器则为规定电流波形下的最大残压。浪涌保护器的电压保护水平UP加上其两端引线的感应电压之和应小于所在系统和设备的绝缘冲击耐受电压额定值Uw,并不宜大于被保护设备耐压水平的80%。
