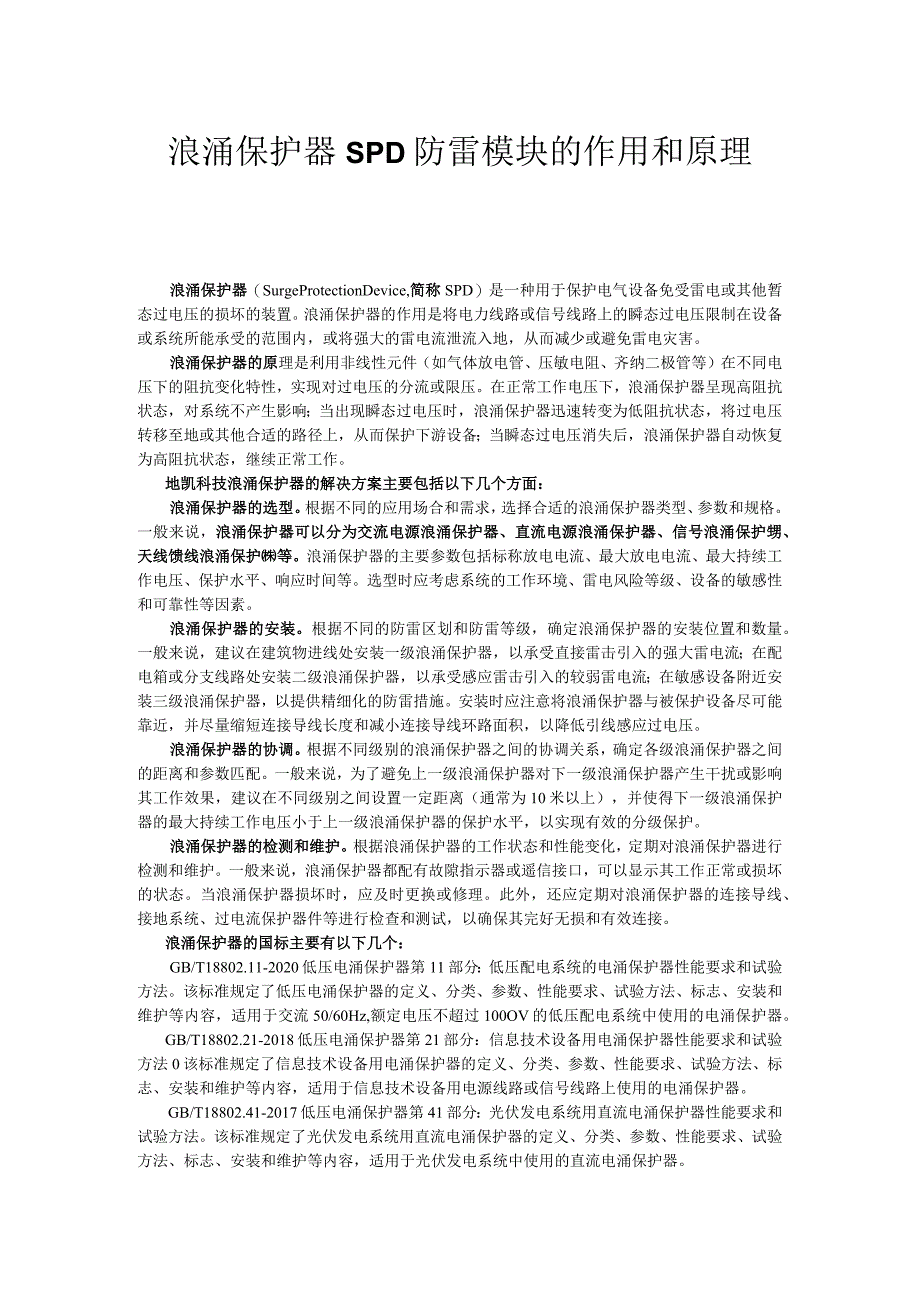

1、浪涌保护器SPD防雷模块的作用和原理浪涌保护器（SurgeProtectionDevice,简称SPD）是一种用于保护电气设备免受雷电或其他暂态过电压的损坏的装置。浪涌保护器的作用是将电力线路或信号线路上的瞬态过电压限制在设备或系统所能承受的范围内，或将强大的雷电流泄流入地，从而减少或避免雷电灾害。浪涌保护器的原理是利用非线性元件（如气体放电管、压敏电阻、齐纳二极管等）在不同电压下的阻抗变化特性，实现对过电压的分流或限压。在正常工作电压下，浪涌保护器呈现高阻抗状态，对系统不产生影响；当出现瞬态过电压时，浪涌保护器迅速转变为低阻抗状态，将过电压转移至地或其他合适的路径上，从而保护下游设备；当瞬态
2、过电压消失后，浪涌保护器自动恢复为高阻抗状态，继续正常工作。地凯科技浪涌保护器的解决方案主要包括以下几个方面：浪涌保护器的选型。根据不同的应用场合和需求，选择合适的浪涌保护器类型、参数和规格。一般来说，浪涌保护器可以分为交流电源浪涌保护器、直流电源浪涌保护器、信号浪涌保护甥、天线馈线浪涌保护等。浪涌保护器的主要参数包括标称放电电流、最大放电电流、最大持续工作电压、保护水平、响应时间等。选型时应考虑系统的工作环境、雷电风险等级、设备的敏感性和可靠性等因素。浪涌保护器的安装。根据不同的防雷区划和防雷等级，确定浪涌保护器的安装位置和数量。一般来说，建议在建筑物进线处安装一级浪涌保护器，以承受直接雷击
3、引入的强大雷电流；在配电箱或分支线路处安装二级浪涌保护器，以承受感应雷击引入的较弱雷电流；在敏感设备附近安装三级浪涌保护器，以提供精细化的防雷措施。安装时应注意将浪涌保护器与被保护设备尽可能靠近，并尽量缩短连接导线长度和减小连接导线环路面积，以降低引线感应过电压。浪涌保护器的协调。根据不同级别的浪涌保护器之间的协调关系，确定各级浪涌保护器之间的距离和参数匹配。一般来说，为了避免上一级浪涌保护器对下一级浪涌保护器产生干扰或影响其工作效果，建议在不同级别之间设置一定距离（通常为10米以上），并使得下一级浪涌保护器的最大持续工作电压小于上一级浪涌保护器的保护水平，以实现有效的分级保护。浪涌保护器的检
4、测和维护。根据浪涌保护器的工作状态和性能变化，定期对浪涌保护器进行检测和维护。一般来说，浪涌保护器都配有故隙指示器或遥信接口，可以显示其工作正常或损坏的状态。当浪涌保护器损坏时，应及时更换或修理。此外，还应定期对浪涌保护器的连接导线、接地系统、过电流保护器件等进行检查和测试，以确保其完好无损和有效连接。浪涌保护器的国标主要有以下几个：GB/T18802.11-2020低压电涌保护器第11部分：低压配电系统的电涌保护器性能要求和试验方法。该标准规定了低压电涌保护器的定义、分类、参数、性能要求、试验方法、标志、安装和维护等内容，适用于交流50/60Hz,额定电压不超过100OV的低压配电系统中使用

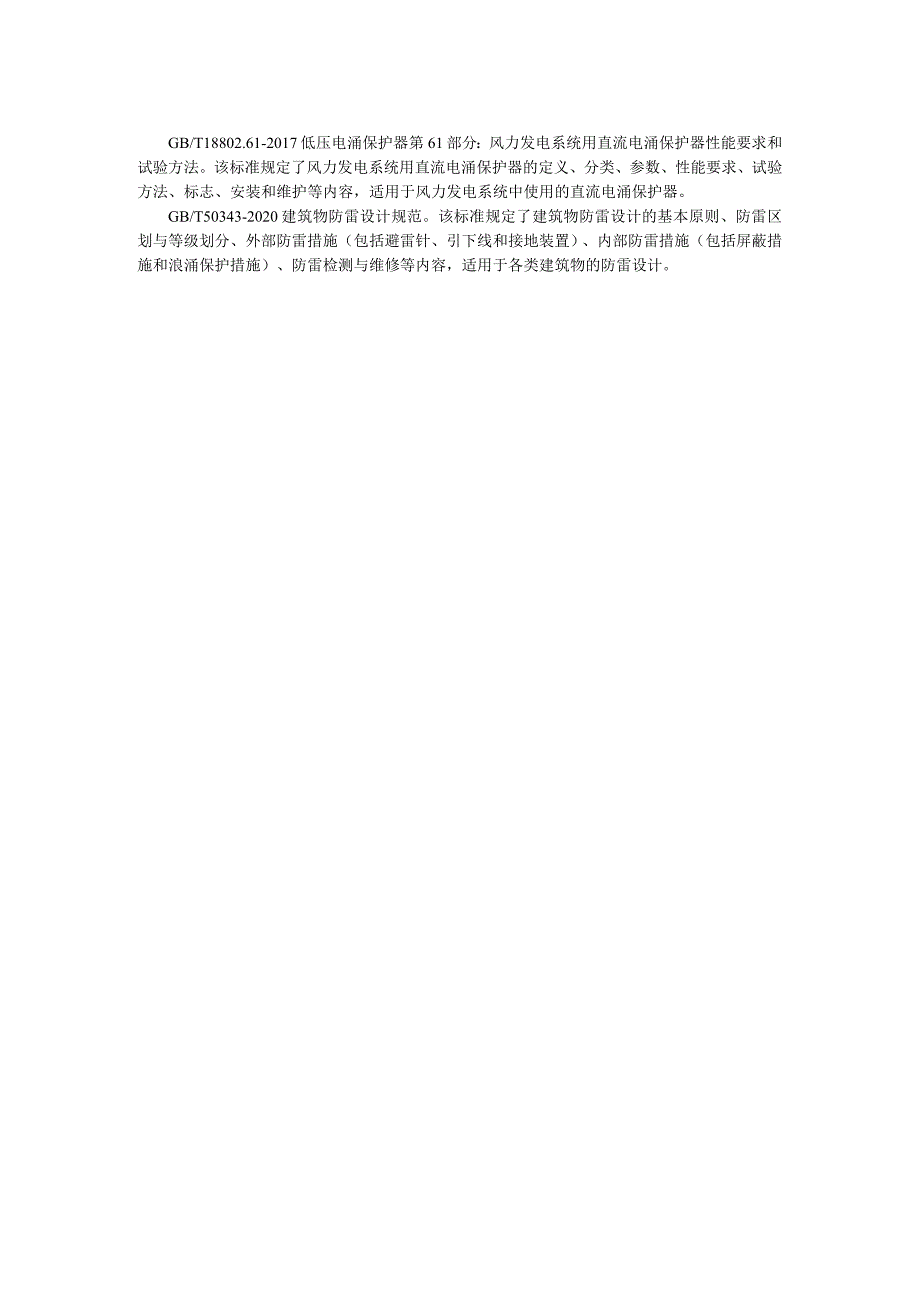

5、的电涌保护器。GB/T18802.21-2018低压电涌保护器第21部分：信息技术设备用电涌保护器性能要求和试验方法0该标准规定了信息技术设备用电涌保护器的定义、分类、参数、性能要求、试验方法、标志、安装和维护等内容，适用于信息技术设备用电源线路或信号线路上使用的电涌保护器。GB/T18802.41-2017低压电涌保护器第41部分：光伏发电系统用直流电涌保护器性能要求和试验方法。该标准规定了光伏发电系统用直流电涌保护器的定义、分类、参数、性能要求、试验方法、标志、安装和维护等内容，适用于光伏发电系统中使用的直流电涌保护器。GB/T18802.61-2017低压电涌保护器第61部分：风力发电系统用直流电涌保护器性能要求和试验方法。该标准规定了风力发电系统用直流电涌保护器的定义、分类、参数、性能要求、试验方法、标志、安装和维护等内容，适用于风力发电系统中使用的直流电涌保护器。GB/T50343-2020建筑物防雷设计规范。该标准规定了建筑物防雷设计的基本原则、防雷区划与等级划分、外部防雷措施（包括避雷针、引下线和接地装置）、内部防雷措施（包括屏蔽措施和浪涌保护措施）、防雷检测与维修等内容，适用于各类建筑物的防雷设计。
