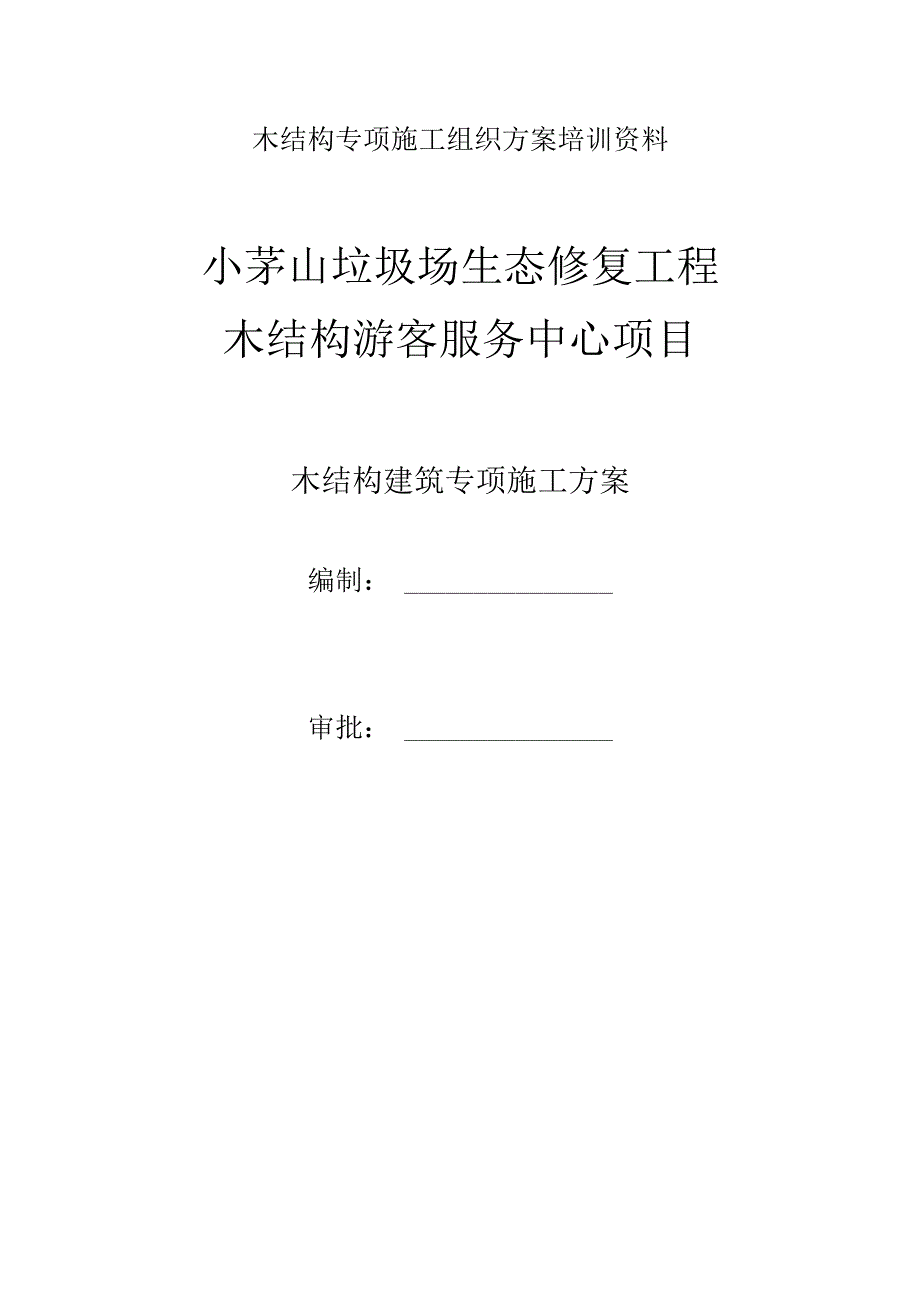

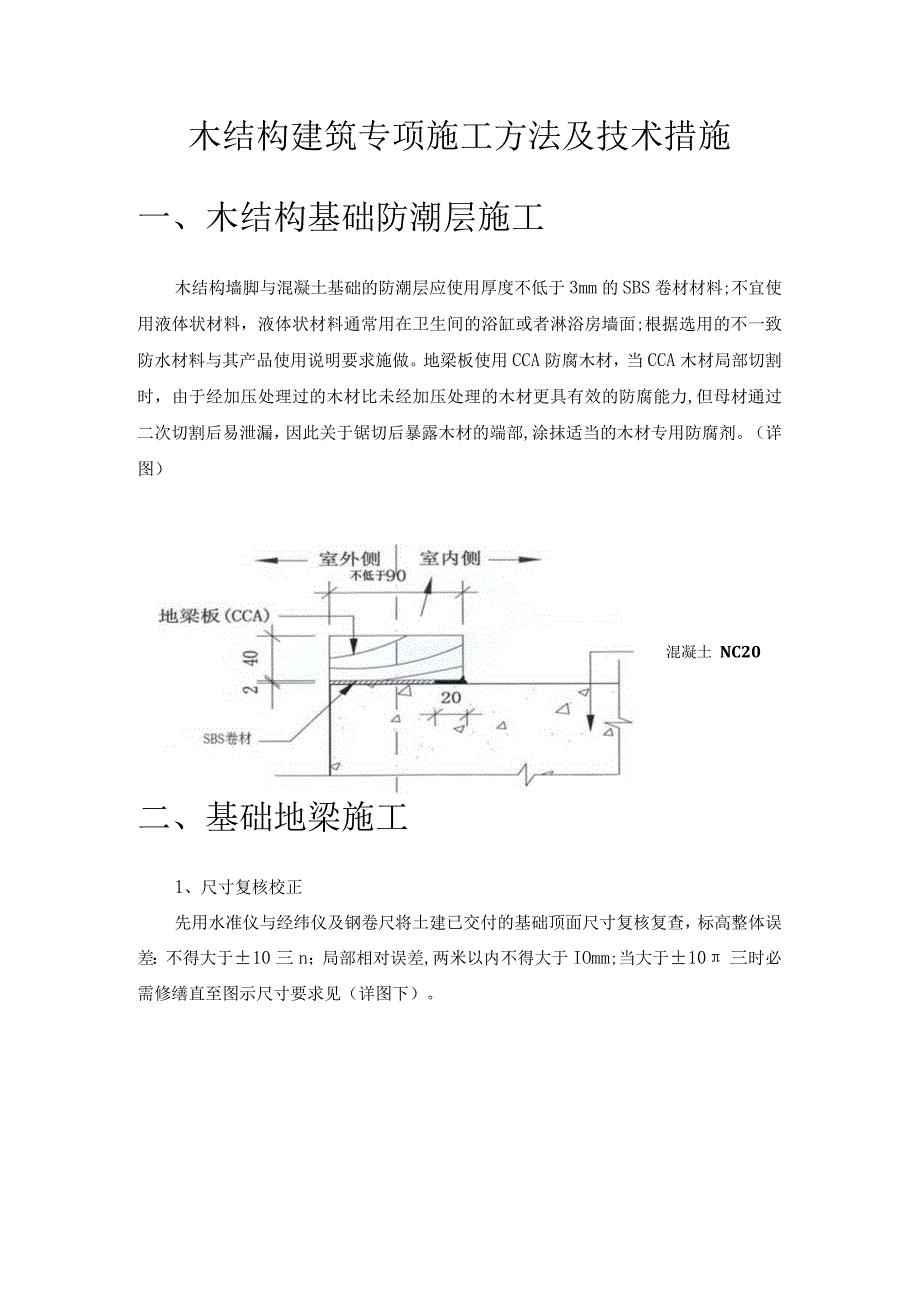

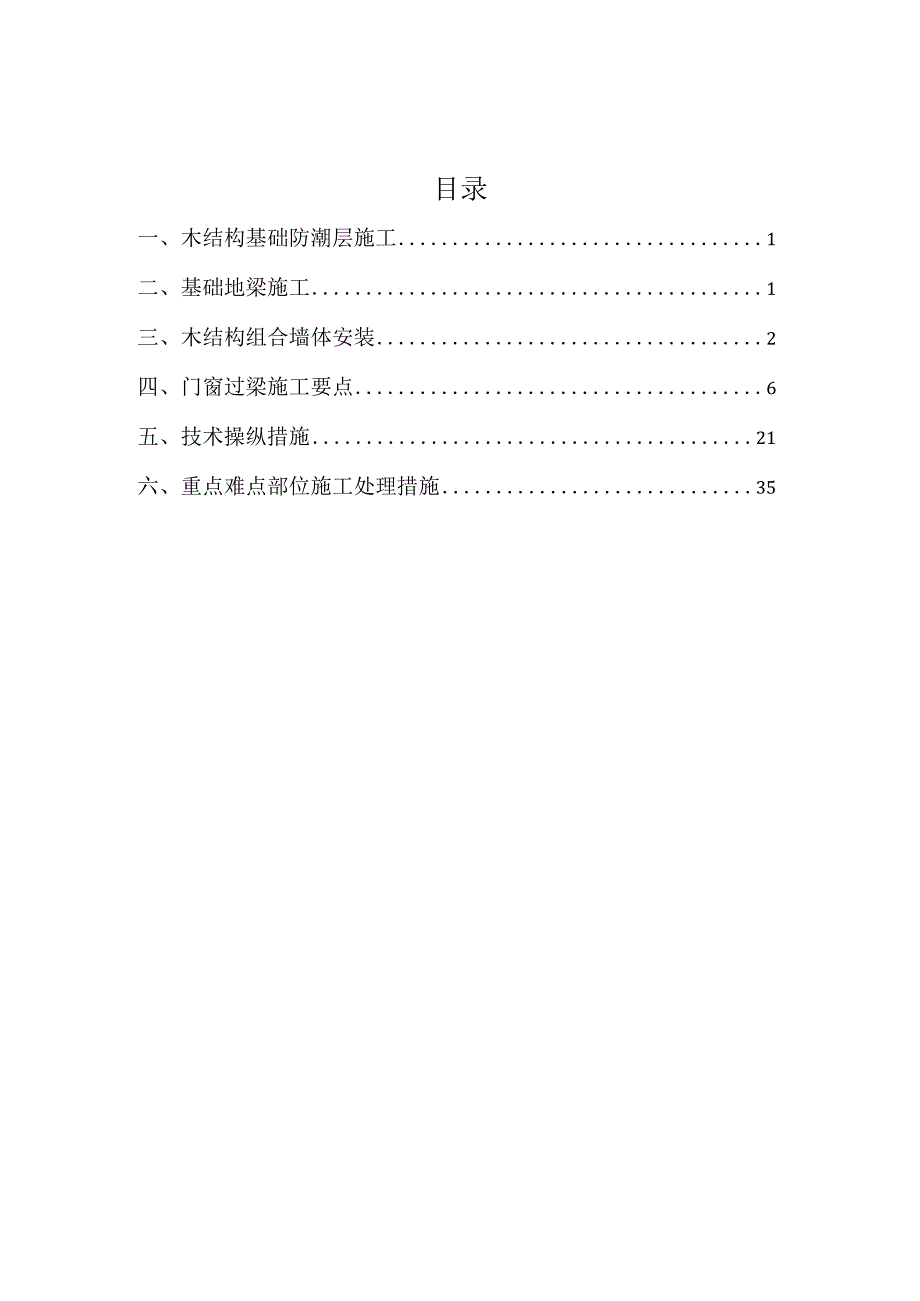

1、木结构专项施工组织方案培训资料小茅山垃圾场生态修复工程木结构游客服务中心项目木结构建筑专项施工方案编制:审批:目录一、木结构基础防潮层施工1二、基础地梁施工1三、木结构组合墙体安装2四、门窗过梁施工要点6五、技术操纵措施21六、重点难点部位施工处理措施35木结构建筑专项施工方法及技术措施一、木结构基础防潮层施工木结构墙脚与混凝土基础的防潮层应使用厚度不低于3mm的SBS卷材材料;不宜使用液体状材料,液体状材料通常用在卫生间的浴缸或者淋浴房墙面;根据选用的不一致防水材料与其产品使用说明要求施做。地梁板使用CCA防腐木材,当CCA木材局部切割时,由于经加压处理过的木材比未经加压处理的木材更具有效的

2、防腐能力,但母材通过二次切割后易泄漏,因此关于锯切后暴露木材的端部,涂抹适当的木材专用防腐剂。(详图)混凝土 NC20二、基础地梁施工1、尺寸复核校正先用水准仪与经纬仪及钢卷尺将土建已交付的基础顶面尺寸复核复查,标高整体误差:不得大于10三n;局部相对误差,两米以内不得大于IOmm;当大于10三时必需修缮直至图示尺寸要求见(详图下)。2、固定木梁预埋的螺栓预埋的抗拉拔锚固件,埋置深度230Omnb每根地梁板不得少于一根锚栓;地梁与底梁的叠合其各自延长接缝应上下错置一个墙骨柱的间距,其端头应增一根墙骨柱。钢材选用不得低于Q235型号钢。3、安装注意事项使用发泡填缝剂密缝内侧,是为了防止基础与地梁

3、板之间潮气的流淌。尽管规范没有要求,地梁板上钻孔尺寸应比设计尺寸大3mm以便地梁板的调整。垫圈的尺寸应该足够大以确保与木材的良好接触。地梁板安装应平直,并符合建筑物特定尺寸。板边缘是否与基础边齐平还是退进,取决于外装饰与设计要求。防腐的构造措施:GB50206对防腐木产品作了规定,其中包含木结构防腐的构造措施应符合设计要求。即在地梁板上开孔(螺栓孔)部位要用相同防腐剂涂抹两度以免母材的加压防腐成格外泄,降低了防腐时效性。三、木结构组合墙体安装1、墙体体系的构成组合墙体通常由下列构件构成(如图): 底梁板,规格材制成,水平置于楼盖上,尺寸与其所支承的墙骨柱尺寸相同 墙骨柱(40三x90mm或者1

4、4Omm2mm),规格材制成,垂直置于顶梁板与底梁板之间 顶梁板由规格材制成,水平置于墙骨柱顶部并与墙骨柱连接 门窗过梁,规格材或者工程木产品制成或者为主合梁,连接门窗洞口两边的墙骨柱起横梁作用,并支承门窗洞口上部的短墙骨柱与顶梁板托柱(比全长墙骨柱短),规格材制成,支撑门窗过梁窗台梁,规格材制成,构成窗洞口的底部边框短柱(比全长墙骨柱短),规格材制成,支承门过梁上方的顶梁板或者底梁板上方的窗台梁覆面板,木基结构板材制成,位于外墙框架外侧下图所示为楼盖上的外墙与内墙框架。外墙顶梁板为双层、有助于分配来自上部搁栅或者桁架架的荷载。图中亦标出外墙窗洞与内墙门洞(带门窗过梁与托柱)。一面墙的端部设有

5、临时支撑。所有构件务必紧固并固定于楼盖上。墙体体系紧固要求如上图所示,具体如下墙骨柱末端应钉在顶梁板与底梁板使用双墙骨柱时,与在墙体相交与转角部位,墙骨柱应钉在一起使用双顶梁板时,应将顶梁板钉在一起外墙底梁板应钉在楼盖搁栅或者填块上内墙底梁板应钉在楼盖搁栅或者填块上门窗过梁(通常是钉在一起的组合规格材)两端都应钉在墙骨柱上在墙相交处应将叠拼的顶梁板钉在一起2、稳固框架结构:剪力板使用厚度为12mm的OSB板(orientedstrandboard,定向刨花板),板与板之间需留3mm缝隙,边上以钉距为150mm间隔、中间以钉距为300mm间隔,用3.8X63mm麻花钉将其固定在木龙骨上,形成稳固

6、的框架结构。(见图)3、组合墙体的验收(1)、墙体框架验收要求:木龙骨垂直度不得超过3mm(对角线差);墙体垂直度不得超过3mm(对角线差);墙体与墙体之间的82钉距不得超过60cm;OSB板与OSB板之间需留3mm缝隙;在OSB板上63.8X63mm环纹钉钉距:边上15Omm间隔、中间300mm间隔;4、墙骨柱的材质等级墙骨柱是墙体框架的竖向构件,墙面板与墙内饰层均固定于其上。承重墙骨柱承受来自屋顶或者其它楼层的荷载。墙骨柱立于底梁板上并将荷载传递到梁、及其它墙或者直接传递至基础。规范规定承重墙的墙骨柱应使用材质等级为VC级及其以上的规格材。非承重墙的墙骨柱可使用任何等级的规格材。5、墙骨柱

7、的规格要求墙骨柱的最小尺寸根据GB50005的要求经工程计算确定。墙骨柱在层高内应连续(孔洞处除外)同意使用指接连接但不得使用连接板连接。墙骨柱间距不得超过60Omm(+1Omm容差)。经验说明,关于最大屋盖跨距为12m,最大楼盖跨距为6m且墙骨柱不超过3m的房屋,层高为两层时,底层墙骨柱使用40X90mm、间距为400mm。层高为三层时,底层墙骨柱使用40X140mm、间距为40Onlm。假如不满足这些限制,建议通过工程计算确定墙骨柱尺寸与间距。通常承重墙的墙骨柱尺寸为40X140mm(2mm),间距40Omm(+6mm容差),墙骨柱侧面垂直于墙表面。非承重墙的墙骨柱尺寸为40X9Onlm(

8、2mm)。6、墙骨柱与保温隔声关系墙骨柱尺寸越大,填充保温材料的空间越大,节能隔声效果越好。7、墙骨柱结构开洞要求规范规定开洞宽度大于墙骨柱间距孔洞两侧应用双骨柱,开洞宽度小于墙骨柱间距,开孔两侧可用单根墙骨柱。墙体转角与墙相交处的墙骨柱数量不得少于二根,以保证墙内饰、墙面板与护墙板具有足够的支撑。关于较大的墙体孔洞,诸如需使用三层以上规格材组合或者结构复合材制作过梁的孔洞处,建议孔洞两侧各使用三根墙骨柱,其中两根用于支承门窗过梁。关于搁置于墙上的结构梁或者桁梁所作用的荷载,务必用柱子(通常用墙骨柱组合而成)来支承。务必有足够的墙骨柱或者柱来支承由大型结构构件传来的集中荷载并将荷载传到基础。关

9、于大型梁与桁架的支承需要进行工程计算。墙上开孔洞是为了安装门与窗,有关开洞空的要求将在门窗过梁里详述。8、墙转角与墙相交处的墙骨柱布置要求规范要求,墙转角处至少应设两根墙骨柱,实际工程中建议最好使用三根墙骨柱。以便墙内外两侧面板的固定,与墙体构件的组装与固定。9、墙骨柱的打孔与缺口墙骨柱与顶梁板、底梁板的开孔与缺口限制条件规范同意在限制范围内对墙体框架构件开孔或者开凿缺口:承重墙墙骨柱开孔或者开凿缺口后的剩余高度不应小于截小于50mm。假如超过该限值,则应对顶梁板进行加固。允许的孔洞结构形式非承宣内墙1.IIIOI四门窗过梁施工要点;1、墙体开洞空的要求孔洞上的荷载通过过梁传递到支承托柱与相邻

10、的全长墙骨柱,再传至楼盖。全长墙骨柱与托柱与过梁的端部固定。承重墙的所有开孔(开孔宽度小于全长墙骨柱最大同意间距的除外)务必使用过梁与双墙骨柱。如图允许的孔洞结构形式非承重内墙孔加两1允济用单根墙骨柱8)孔洞四儡为全长墙骨柱b)扎洞两例为全长增倚柱,孔利宽及小于堪骨C)孔河览厦小于战骨任何症承重墙使用规格材制作的过梁的最小尺寸由跨度表决定,承重墙的顶梁板与门窗过梁间的短柱的间距务必符合墙骨柱的间距要求,由于它们承受来自顶梁板的荷载并传至过梁。对非承重墙来说,也要求使用短柱,如今的短柱仅供覆盖墙面板时使用。关于窗洞,洞口底部设窗台梁,其荷载通过下部的短柱传至底梁板。这些构件不承受任何要紧荷载但其

11、间距应满足安装墙面板的要求。规范规定,构成孔洞的所有构件(过梁除外)的宽度应与墙骨柱截面高度相同。2、门窗过梁的设置要求保证门窗过梁与邻近墙体的牢固连接是很重要的。最好的办法是保证过梁上的顶梁板是连续的同时不与过梁的端部连接,使过梁处于较高位置,为洞口上部留有净空。用钢板或者木板拼接为次选见(下图)。顶梁板接缝的交错排列小孔洞和大孔洞上方的过梁小孔洞大孔洞小孔洞上方的过梁通常由两层规格材组合而成。较大孔洞上方的过梁通常由三层至五层规格材组合而成。与组合楼盖梁一样,组合过梁的钉连接应满足或者超出规范的最低要求。工程木产品,如层板胶合木或者结构复合材(SCL),通常也用作较大孔洞的过梁。SCL也务

12、必经工程计算验证是否满足荷载要求。供应商务必提供产品满足工程设计的证书与有关产品的其它一些设计资料。所有有关产品的信息务必储存孔洞上方顶梁板的连续性*1小 75X150X0.9Imm钢板连接小19X89X30Omm 木块搭接B Tr过娓示的由梁板在 过i上方全长连畿 并起连作用*承内没有宜级要求的非承内城扎为沟例可用 单根康骨柱以备检查。而且,较大孔洞上方的过梁所需支承比托柱与全长墙骨柱在两端支座所需支承要大如图顶梁板接缝的交错排列3、预留门窗孔洞尺寸墙上开孔洞是为了安装门与窗。通常在建筑平面图上并不标明这些预留孔洞的精确尺寸而只标注门窗的尺寸门窗尺寸可由门窗表查出。应慎重确定门窗预留孔洞的精

13、确尺寸。假如孔洞过大,在墙上安装门窗框时比较困难且内部装饰可能掩盖不住缝隙。假如孔洞太小,门窗可能装不上或者不能保证其平直。开窗洞时,确定预留孔洞尺寸不仅务必考虑窗户与窗框,而且务必为填隙与调整平直留出空间。因此,通常在孔洞与窗框周边之间预留10-12mm的空间。门窗制造商通常会提供其门窗产品所需的预留孔洞尺寸。这对窗户安装非常重要,由于不一致制造商生产的窗户规格各不相同。而且窗户的尺寸、类型与材料众多给精确计算预留孔洞尺寸带来困难。开门洞时,确定预留孔洞尺寸应考虑下列因素并留出额外空间:门框两侧构件与顶部构件的厚度、调整门框平直,进户门门槛的厚度、空气流淌与室内门下的楼面装饰。4、楼面搁栅施

14、工要点4.1楼盖体系构成楼盖搁栅(由规格材与或者工程木产品制成),支承于地梁板与梁上,并横跨典型楼盖体系剖视图,注:用于某些情况时.木底探、的刀捋*横扮成M联用可健ar按规范的共体媒定.建筑物宽度,组合梁(由规格材或者工程木产品组合制成),在基础墙之间支承楼盖搁栅与楼盖搁栅垂直的封头搁栅(规格材或者工程木产品制成),用来固定搁栅端部,并支承于地梁板上由规格材制成的木底撑,剪刀撑或者搁栅横撑,在支座间将搁栅连接起来由木基结构板材制成的楼面板,板材长度方向与搁栅垂直、宽度方向拼缝与搁栅平行并相互错开。该剖视图显示了典型楼盖体系的一些其它特征。非承重墙下的搁栅能够加倍。搁栅在梁上互相搭接。楼盖需要开

15、孔以便安装楼梯。各类结构构件务必紧固在一起。木底撑与楼盖搁栅下侧用钉连接剪刀撑与楼盖搁栅用钉连接楼面板与楼盖搁栅用钉连接、螺栓连接或者也可用胶连接封头搁栅与搁栅末端垂直钉连接封头搁栅与搁栅端部与地梁板斜向钉连接此外,用符合GB50005标准的连接方式将梁与支承柱连接起来。4.2楼盖系统应可靠锚固在基础以抵抗由风与地震引起的上拔力与侧向力。底层楼盖搁栅与整个楼盖系统通过螺栓与地梁板连接在一起,螺栓应埋入基础内建筑实践经验建议不要将搁栅搁置在混凝土或者砌体基础的预留槽内,应使用地梁板与螺栓将楼盖搁栅锚固在基础上,由于这样能提供更坚实的锚固,特别是对那些受地震影响的区域,建筑商通常喜欢使用地梁板,由于地梁板更有助于锚固,并有利于木结构构件的防潮,且非常经济有效。地梁板除了有助于锚固,还能支承楼盖搁栅与封头搁栅并将楼盖荷载传至基础墙上。地梁板最小规格为40*90(i2rnm)0规范规定锚固螺栓最小直径为12mm,最大间距为2m。螺栓应该埋入混凝土至少300mm。尽管规范没有特别规定,但是L形锚固螺栓能更好地抵抗外拔力。4.3施工注意事项
