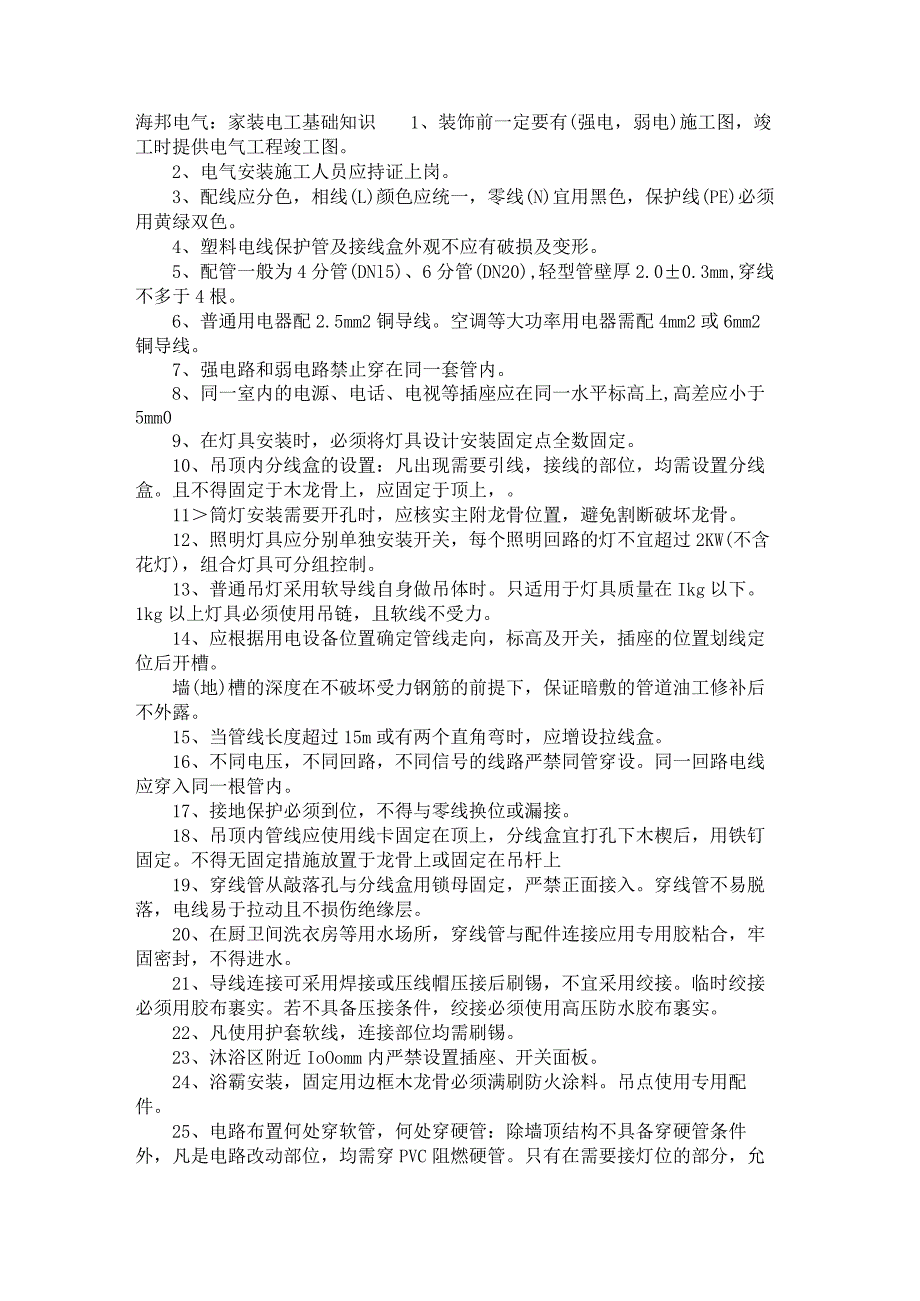

1、海邦电气：家装电工基础知识1、装饰前一定要有(强电，弱电)施工图，竣工时提供电气工程竣工图。2、电气安装施工人员应持证上岗。3、配线应分色，相线(L)颜色应统一，零线(N)宜用黑色，保护线(PE)必须用黄绿双色。4、塑料电线保护管及接线盒外观不应有破损及变形。5、配管一般为4分管(DNl5)、6分管(DN20),轻型管壁厚2.00.3mm,穿线不多于4根。6、普通用电器配2.5mm2铜导线。空调等大功率用电器需配4mm2或6mm2铜导线。7、强电路和弱电路禁止穿在同一套管内。8、同一室内的电源、电话、电视等插座应在同一水平标高上,高差应小于5mm09、在灯具安装时，必须将灯具设计安装固定点全数
2、固定。10、吊顶内分线盒的设置：凡出现需要引线，接线的部位，均需设置分线盒。且不得固定于木龙骨上，应固定于顶上，。11筒灯安装需要开孔时，应核实主附龙骨位置，避免割断破坏龙骨。12、照明灯具应分别单独安装开关，每个照明回路的灯不宜超过2KW(不含花灯)，组合灯具可分组控制。13、普通吊灯采用软导线自身做吊体时。只适用于灯具质量在Ikg以下。1kg以上灯具必须使用吊链，且软线不受力。14、应根据用电设备位置确定管线走向，标高及开关，插座的位置划线定位后开槽。墙(地)槽的深度在不破坏受力钢筋的前提下，保证暗敷的管道油工修补后不外露。15、当管线长度超过15m或有两个直角弯时，应增设拉线盒。16、不
3、同电压，不同回路，不同信号的线路严禁同管穿设。同一回路电线应穿入同一根管内。17、接地保护必须到位，不得与零线换位或漏接。18、吊顶内管线应使用线卡固定在顶上，分线盒宜打孔下木楔后，用铁钉固定。不得无固定措施放置于龙骨上或固定在吊杆上19、穿线管从敲落孔与分线盒用锁母固定，严禁正面接入。穿线管不易脱落，电线易于拉动且不损伤绝缘层。20、在厨卫间洗衣房等用水场所，穿线管与配件连接应用专用胶粘合，牢固密封，不得进水。21、导线连接可采用焊接或压线帽压接后刷锡，不宜采用绞接。临时绞接必须用胶布裹实。若不具备压接条件，绞接必须使用高压防水胶布裹实。22、凡使用护套软线，连接部位均需刷锡。23、沐浴区附

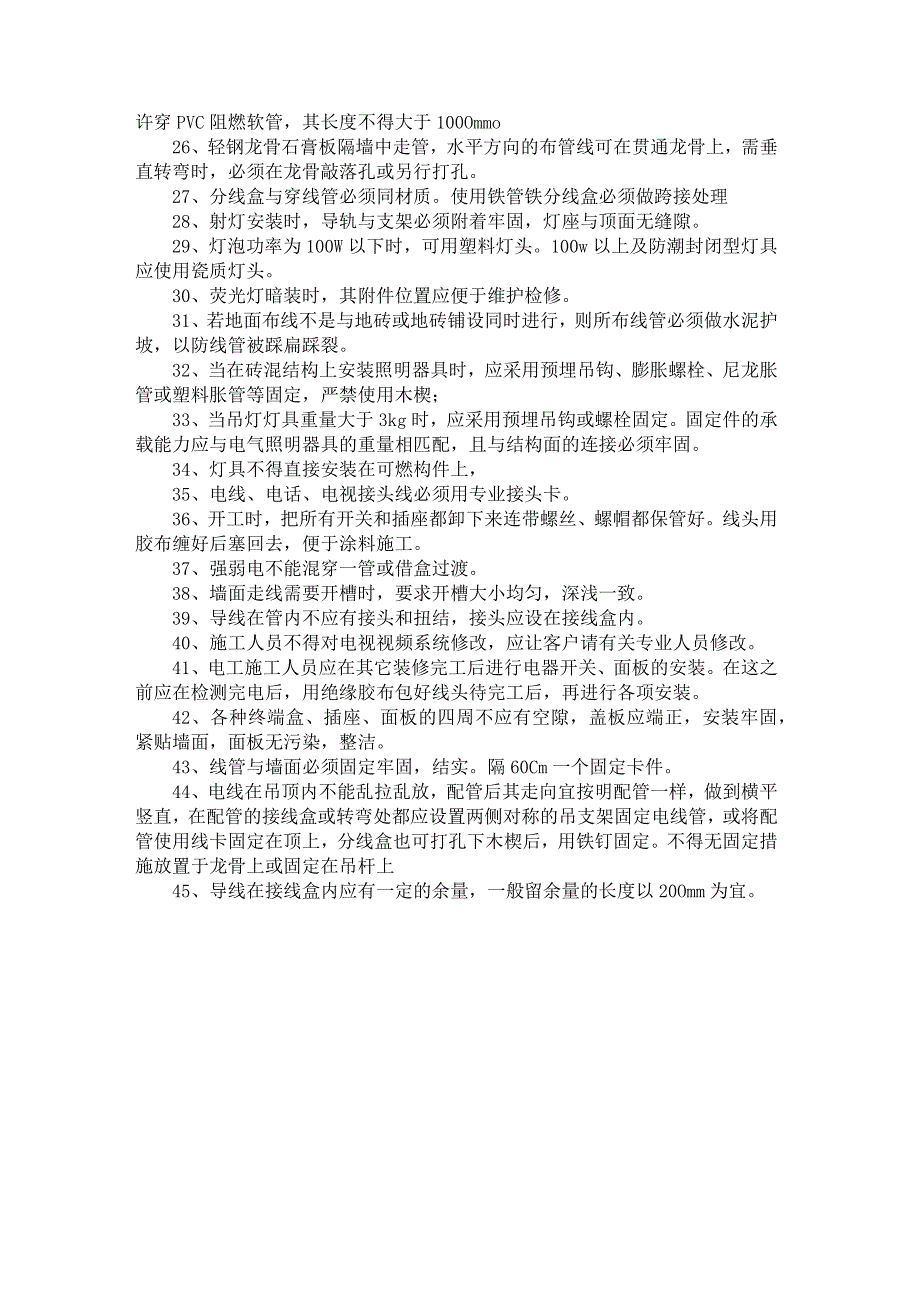

4、近IoOomm内严禁设置插座、开关面板。24、浴霸安装，固定用边框木龙骨必须满刷防火涂料。吊点使用专用配件。25、电路布置何处穿软管，何处穿硬管：除墙顶结构不具备穿硬管条件外，凡是电路改动部位，均需穿PVC阻燃硬管。只有在需要接灯位的部分，允许穿PVC阻燃软管，其长度不得大于100Ommo26、轻钢龙骨石膏板隔墙中走管，水平方向的布管线可在贯通龙骨上，需垂直转弯时，必须在龙骨敲落孔或另行打孔。27、分线盒与穿线管必须同材质。使用铁管铁分线盒必须做跨接处理28、射灯安装时，导轨与支架必须附着牢固，灯座与顶面无缝隙。29、灯泡功率为100W以下时，可用塑料灯头。100w以上及防潮封闭型灯具应使用瓷
5、质灯头。30、荧光灯暗装时，其附件位置应便于维护检修。31、若地面布线不是与地砖或地砖铺设同时进行，则所布线管必须做水泥护坡，以防线管被踩扁踩裂。32、当在砖混结构上安装照明器具时，应采用预埋吊钩、膨胀螺栓、尼龙胀管或塑料胀管等固定，严禁使用木楔；33、当吊灯灯具重量大于3kg时，应采用预埋吊钩或螺栓固定。固定件的承载能力应与电气照明器具的重量相匹配，且与结构面的连接必须牢固。34、灯具不得直接安装在可燃构件上，35、电线、电话、电视接头线必须用专业接头卡。36、开工时，把所有开关和插座都卸下来连带螺丝、螺帽都保管好。线头用胶布缠好后塞回去，便于涂料施工。37、强弱电不能混穿一管或借盒过渡。3
6、8、墙面走线需要开槽时，要求开槽大小均匀，深浅一致。39、导线在管内不应有接头和扭结，接头应设在接线盒内。40、施工人员不得对电视视频系统修改，应让客户请有关专业人员修改。41、电工施工人员应在其它装修完工后进行电器开关、面板的安装。在这之前应在检测完电后，用绝缘胶布包好线头待完工后，再进行各项安装。42、各种终端盒、插座、面板的四周不应有空隙，盖板应端正，安装牢固，紧贴墙面，面板无污染，整洁。43、线管与墙面必须固定牢固，结实。隔60Cm一个固定卡件。44、电线在吊顶内不能乱拉乱放，配管后其走向宜按明配管一样，做到横平竖直，在配管的接线盒或转弯处都应设置两侧对称的吊支架固定电线管，或将配管使用线卡固定在顶上，分线盒也可打孔下木楔后，用铁钉固定。不得无固定措施放置于龙骨上或固定在吊杆上45、导线在接线盒内应有一定的余量，一般留余量的长度以20Omm为宜。
