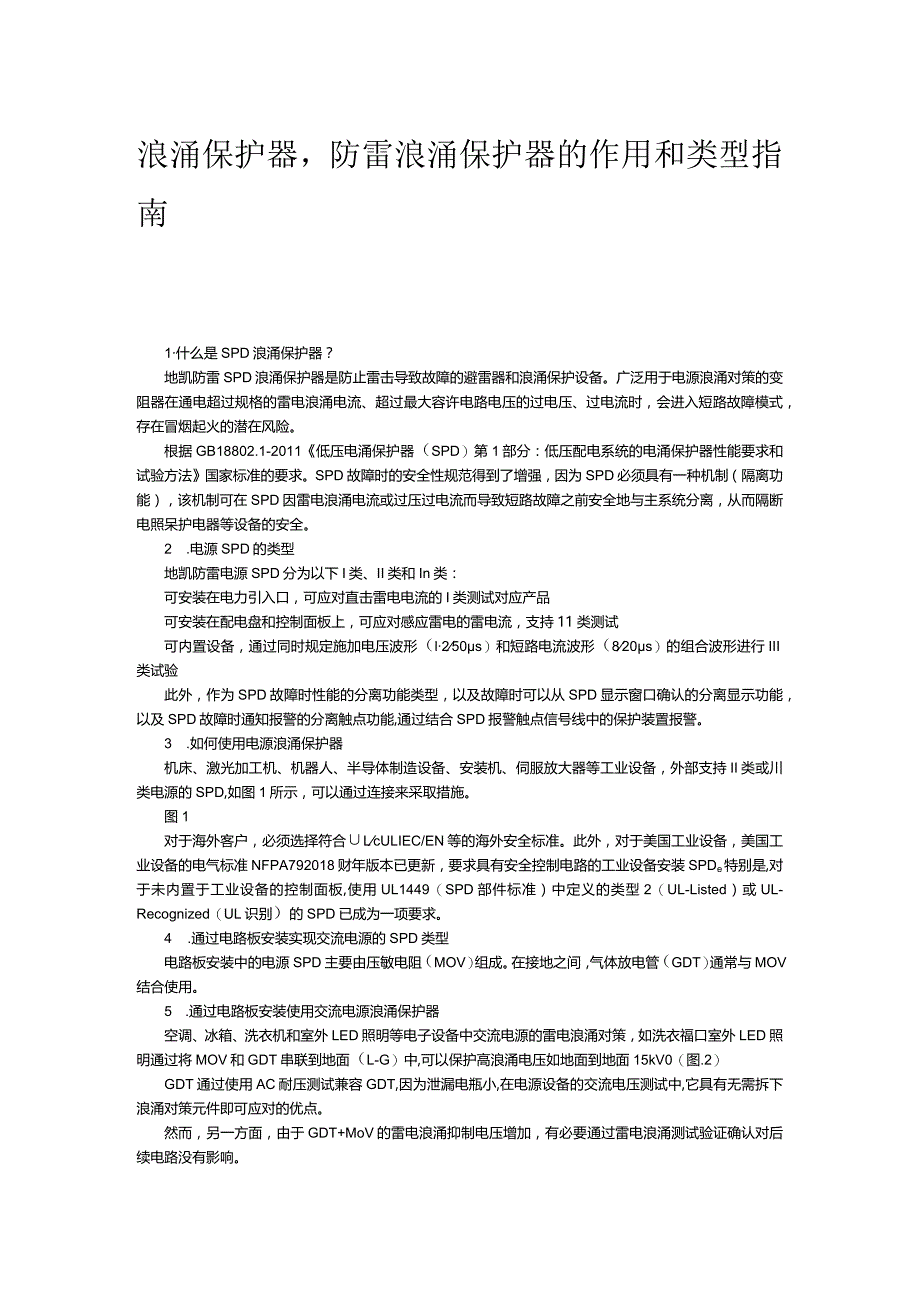

1、浪涌保护器，防雷浪涌保护器的作用和类型指南1什么是SPD浪涌保护器？地凯防雷SPD浪涌保护器是防止雷击导致故障的避雷器和浪涌保护设备。广泛用于电源浪涌对策的变阻器在通电超过规格的雷电浪涌电流、超过最大容许电路电压的过电压、过电流时，会进入短路故障模式，存在冒烟起火的潜在风险。根据GB18802.1-2011低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法国家标准的要求。SPD故障时的安全性规范得到了增强，因为SPD必须具有一种机制（隔离功能），该机制可在SPD因雷电浪涌电流或过压过电流而导致短路故障之前安全地与主系统分离，从而隔断电照呆护电器等设备的安全。2 .电源
2、SPD的类型地凯防雷电源SPD分为以下I类、II类和In类：可安装在电力引入口，可应对直击雷电电流的I类测试对应产品可安装在配电盘和控制面板上，可应对感应雷电的雷电流，支持11类测试可内置设备，通过同时规定施加电压波形（l250s）和短路电流波形（820s）的组合波形进行III类试验此外，作为SPD故障时性能的分离功能类型，以及故障时可以从SPD显示窗口确认的分离显示功能，以及SPD故障时通知报警的分离触点功能,通过结合SPD报警触点信号线中的保护装置报警。3 .如何使用电源浪涌保护器机床、激光加工机、机器人、半导体制造设备、安装机、伺服放大器等工业设备，外部支持II类或川类电源的SPD,如图
3、1所示，可以通过连接来采取措施。图1对于海外客户，必须选择符合LcULIEC/EN等的海外安全标准。此外，对于美国工业设备，美国工业设备的电气标准NFPA792018财年版本已更新，要求具有安全控制电路的工业设备安装SPDe特别是,对于未内置于工业设备的控制面板,使用UL1449（SPD部件标准）中定义的类型2（UL-Listed）或UL-Recognized（UL识别）的SPD已成为一项要求。4 .通过电路板安装实现交流电源的SPD类型电路板安装中的电源SPD主要由压敏电阻（MOV）组成。在接地之间，气体放电管（GDT）通常与MOV结合使用。5 .通过电路板安装使用交流电源浪涌保护器空调、冰

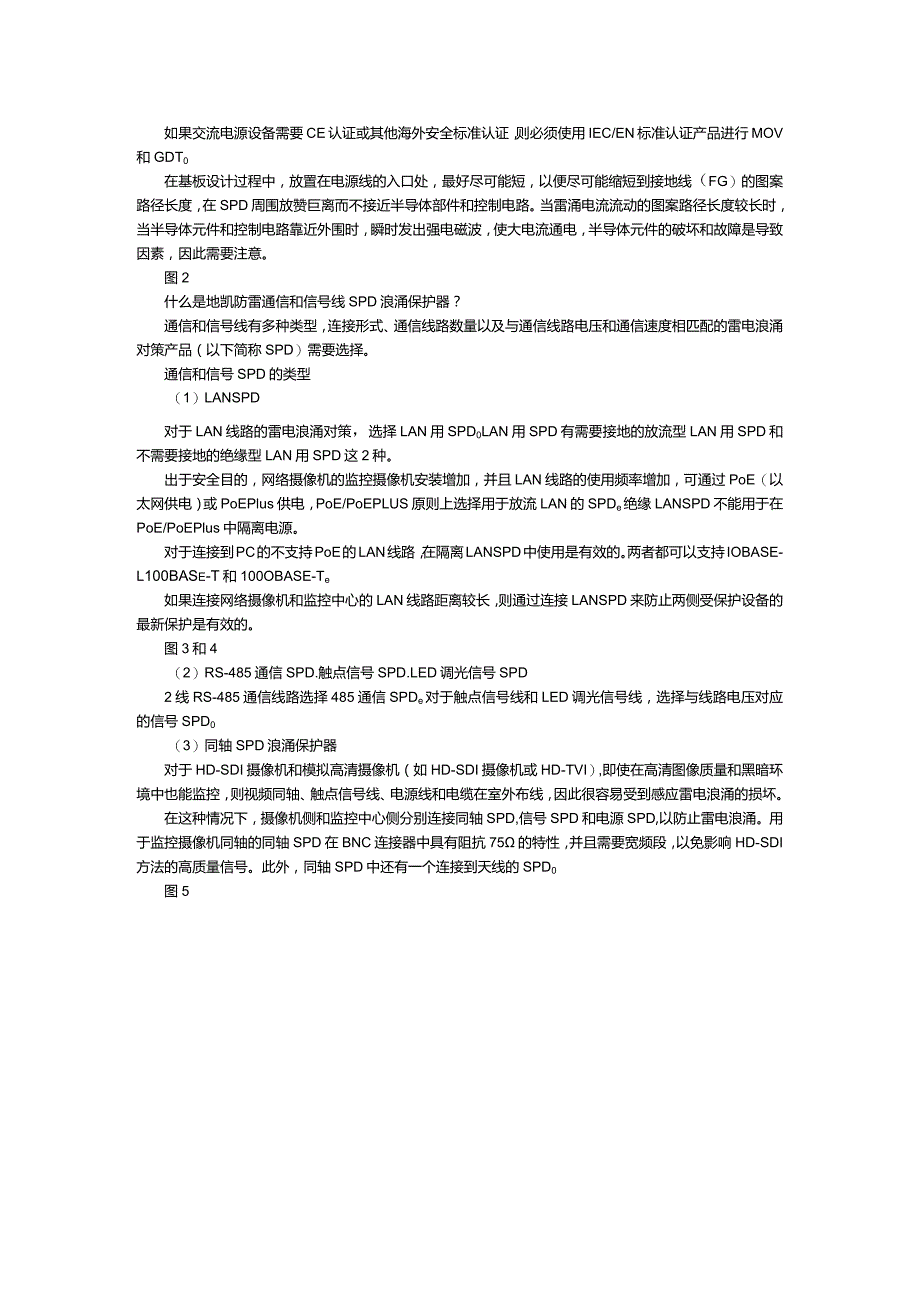

4、箱、洗衣机和室外LED照明等电子设备中交流电源的雷电浪涌对策，如洗衣福口室外LED照明通过将MOV和GDT串联到地面（L-G）中,可以保护高浪涌电压如地面到地面15kV0（图.2）GDT通过使用AC耐压测试兼容GDT,因为泄漏电瓶小,在电源设备的交流电压测试中,它具有无需拆下浪涌对策元件即可应对的优点。然而，另一方面，由于GDT+MoV的雷电浪涌抑制电压增加，有必要通过雷电浪涌测试验证确认对后续电路没有影响。如果交流电源设备需要CE认证或其他海外安全标准认证，则必须使用IEC/EN标准认证产品进行MOV和GDT0在基板设计过程中，放置在电源线的入口处，最好尽可能短，以便尽可能缩短到接地线（FG
5、）的图案路径长度，在SPD周围放赞巨离而不接近半导体部件和控制电路。当雷涌电流流动的图案路径长度较长时，当半导体元件和控制电路靠近外围时，瞬时发出强电磁波，使大电流通电，半导体元件的破坏和故障是导致因素，因此需要注意。图2什么是地凯防雷通信和信号线SPD浪涌保护器？通信和信号线有多种类型，连接形式、通信线路数量以及与通信线路电压和通信速度相匹配的雷电浪涌对策产品（以下简称SPD）需要选择。通信和信号SPD的类型（1）LANSPD对于LAN线路的雷电浪涌对策，选择LAN用SPD0LAN用SPD有需要接地的放流型LAN用SPD和不需要接地的绝缘型LAN用SPD这2种。出于安全目的，网络摄像机的监控
6、摄像机安装增加，并且LAN线路的使用频率增加，可通过PoE（以太网供电）或PoEPlus供电，PoE/PoEPLUS原则上选择用于放流LAN的SPDe绝缘LANSPD不能用于在PoE/PoEPlus中隔离电源。对于连接到PC的不支持PoE的LAN线路，在隔离LANSPD中使用是有效的。两者都可以支持IOBASE-L100BASe-T和100OBASE-Te如果连接网络摄像机和监控中心的LAN线路距离较长，则通过连接LANSPD来防止两侧受保护设备的最新保护是有效的。图3和4（2）RS-485通信SPD.触点信号SPD.LED调光信号SPD2线RS-485通信线路选择485通信SPDe对于触点信号线和LED调光信号线，选择与线路电压对应的信号SPD0（3）同轴SPD浪涌保护器对于HD-SDI摄像机和模拟高清摄像机（如HD-SDI摄像机或HD-TVI）,即使在高清图像质量和黑暗环境中也能监控，则视频同轴、触点信号线、电源线和电缆在室外布线，因此很容易受到感应雷电浪涌的损坏。在这种情况下，摄像机侧和监控中心侧分别连接同轴SPD,信号SPD和电源SPD,以防止雷电浪涌。用于监控摄像机同轴的同轴SPD在BNC连接器中具有阻抗75的特性，并且需要宽频段，以免影响HD-SDI方法的高质量信号。此外，同轴SPD中还有一个连接到天线的SPD0图5
