《本标准对应国际标准ISO156303钢筋混凝土用钢试验方..docx》由会员分享，可在线阅读，更多相关《本标准对应国际标准ISO156303钢筋混凝土用钢试验方..docx（20页珍藏版）》请在第壹文秘上搜索。

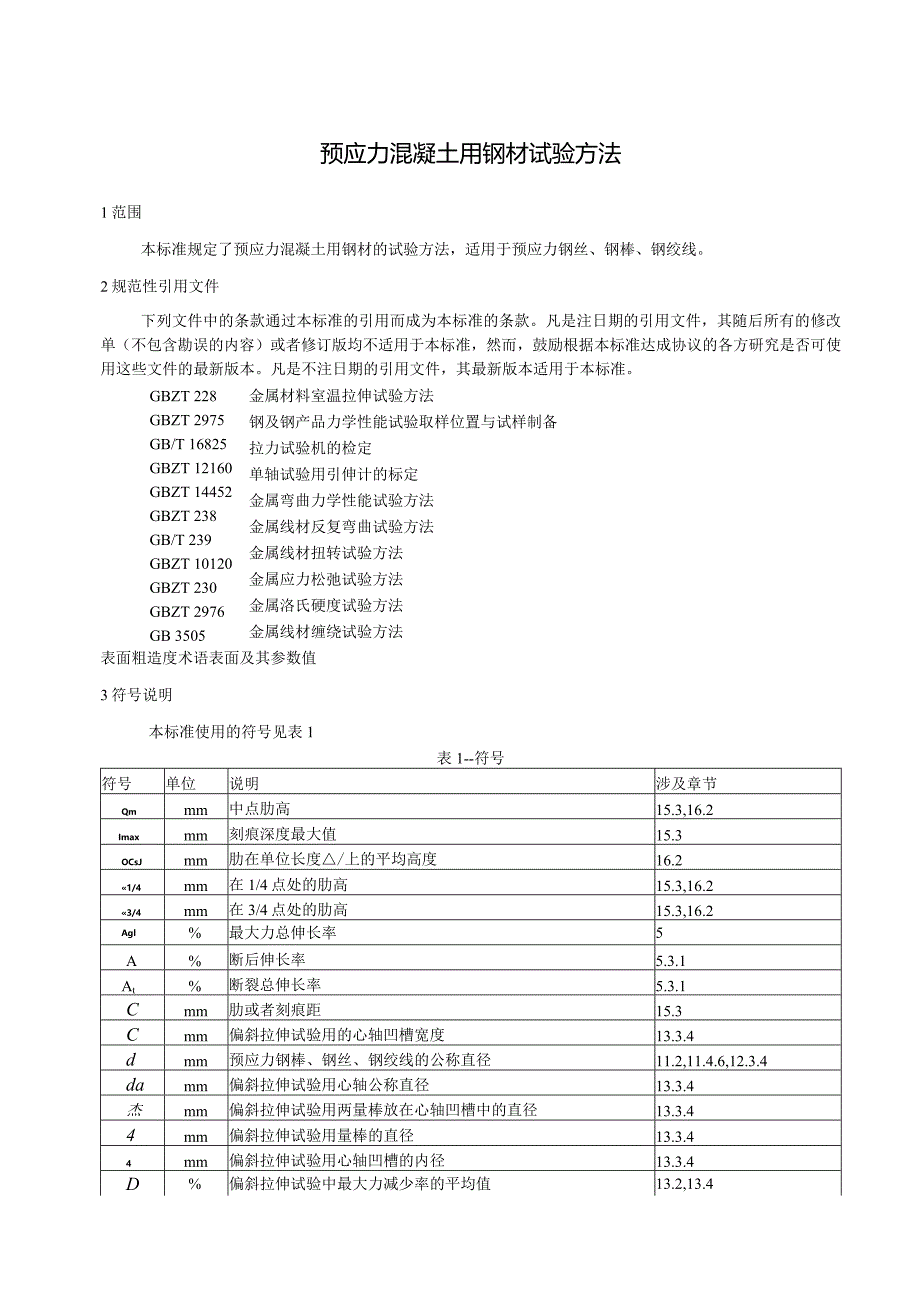

1、本标准对应国际标准ISO156303钢筋混凝土用钢试验方,1z.1刖S一本标准对应国际标准ISOI56303钢筋混凝土用钢试验方法第3部分预应力用钢。一本标准与ISoI56303：2002的一致性程度为修改使用，要紧差异如下：一一增加了第八章扭转试验一一增加了第九章缠绕试验一增加了附录A预应力混凝土用多丝钢绞线试验方法为资料性附录中国钢铁工业协会全国钢标准化技术委员会归口。本标准起草单位：国家建筑钢材质量监督检验中心、天津高力预一预应力钢绞线有限公司本标准要紧起草人：预应力混凝土用钢材试验方法1范围本标准规定了预应力混凝土用钢材的试验方法，适用于预应力钢丝、钢棒、钢绞线。2规范性引用文件下列文
2、件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或者修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GBZT 228GBZT 2975GB/T 16825GBZT 12160GBZT 14452GBZT 238GB/T 239GBZT 10120GBZT 230GBZT 2976GB 3505金属材料室温拉伸试验方法钢及钢产品力学性能试验取样位置与试样制备拉力试验机的检定单轴试验用引伸计的标定金属弯曲力学性能试验方法金属线材反复弯曲试验方法金属线
3、材扭转试验方法金属应力松弛试验方法金属洛氏硬度试验方法金属线材缠绕试验方法表面粗造度术语表面及其参数值3符号说明本标准使用的符号见表1表1-符号符号单位说明涉及章节Qmmm中点肋高15.3,16.2Imaxmm刻痕深度最大值15.3OCsJmm肋在单位长度/上的平均高度16.21/4mm在1/4点处的肋高15.3,16.23/4mm在3/4点处的肋高15.3,16.2Agl%最大力总伸长率5A%断后伸长率5.3.1At%断裂总伸长率5.3.1Cmm肋或者刻痕距15.3Cmm偏斜拉伸试验用的心轴凹槽宽度13.3.4dmm预应力钢棒、钢丝、钢绞线的公称直径11.2,11.4.6,12.3.4dam
4、m偏斜拉伸试验用心轴公称直径13.3.4杰mm偏斜拉伸试验用两量棒放在心轴凹槽中的直径13.3.44mm偏斜拉伸试验用量棒的直径13.3.44mm偏斜拉伸试验用心轴凹槽的内径13.3.4D%偏斜拉伸试验中最大力减少率的平均值13.2,13.4Dcmm应力腐蚀试验中容器内径12.3.4符号单位说明涉及章节Di%偏斜拉伸试验中单根试样最大力减少的百分比13.4emm两排相邻的肋或者刻痕之间的平均间隙15.3.1.4,15.3.2.4ENmm2弹性模量5.3fHz轴向疲劳试验中负荷循环频率11.1,11.4.21横肋的相对面积16Fa3N偏斜拉伸试验中单根试样破断力13.4FmN最大力5.3Fm.n
5、iN最大力平均值10.2,12.2,13.2Fpo.IN0.1%屈服力5.3尸p,2N0.2%屈服力5.3FTN轴向疲劳试验中的应力范围11.1,113,11.4.2FrlN松弛试验t时间试样上的剩余力10.1FN松弛试验t时间试样松弛缺失的力10.1FRmm2横肋轴向剖面面积16.2FupN轴向疲劳试验中的最大力11.1,11.3,11.4.2FON应力松弛试验与应力腐蚀试验中的初始力10.1,10.3,10.4,12.4.2Gmm偏斜拉伸试验用心轴凹槽深度13.3.4Abmm预应力钢材平面矢高15.3.4Llmm应力腐蚀试验中试样的长度12.2LOmm等温松弛试验原始标距，应力腐蚀试验中试
6、样在溶液中的浸入长度10.1,10.3,10.412.2,12.3.4,12.4.5ALOmm等温应力松池试验中在力Fo时标距Lo的伸长10.1,10.3,10.4Llmm偏斜拉伸试验中固定端长度13.3.2L2mm偏斜拉伸试验中活动端长度13.3.2Pmm钢绞线捻距15.3.3Rmm偏斜拉伸试验中心轴凹槽底部圆角半径13.3.4RAPm偏斜拉伸试验中心轴表面粗糙度13.3.4Snmm2试样公称横截面积5.3.2hih应力腐蚀试验中最大规定时间12.4.5h应力腐蚀试验中单根试样的断裂时间12.4.5Snh应力腐蚀试验中试样断裂时间中值12.4.6toS恒温松弛试验与应力腐蚀试验中开始时间10
7、.4.2,12.4mm3应力腐蚀试验容器中溶液的体积12.4.3O偏斜拉伸试验中偏斜角度13.3.2O钢棒或者钢丝的横肋或者刻痕与中心线的夹角15.3P%松弛率10.4.8mm横肋间隙周长15.3.1.4,15.3.2.4,16.2注：INZmm2=IMPa4试样的通常规定除非有其它协议，试样通常在成品包装前在成品中截取。当样品是包装产品时（比如成卷或者成捆），截取试样务必特别小心，以避免可能改变试样性能的塑性变形。注：必要时，根据有关条款提供补充试样。5.拉伸试验5.1 试样试样的通常规定在第4章给出。5.2 试验设备试验设备应根据GB/T16825进行校验与校准，并至少为1级精度。当用引伸
8、计测定五PoJ或者尸po2时，引伸计精度应为1级（见GB/T12160）；当测定时，能够使用2级精度引伸计（见GB/T12I60为了避免试样在夹具内或者在夹具邻近断裂，务必使用合适的夹具。5.3 试验程序5.3.1 概述拉伸试验应根据GB/T228执行。在测定弹性模量QE）,0.1%与0.2%屈服力（尸poi与尸po.2）与最大力总伸长率（）时，应该使用引伸计。引伸计的标距根据有关产品的标准要求确定。注14郃的精确值只能用引伸计来测得。假如在试样断裂时不能留下引伸计，可按下列方法测定伸长率A：-继续加荷直至引伸计记录的伸长率刚刚大于五p2时的伸长率，如今取下引伸计，记录试验机上下工作台的距离。
9、继续加荷至试样断裂，记录下最终试验机上下工作台的距离。一一计算出试验机上下工作台的距离之差与原先试验机上下工作台的距离的百分比，这个百分比加上用引伸计测得的百分数。关于钢丝与钢棒，也同意在试样自由长度上划等距离标记的方法来测定Agg标记间的距离根据钢丝与钢棒的直径，应为20mm,IOmm或者5mm。注2在装卡引伸计前，最好给试样预加一负荷，比如该预加负荷大约为试样预期最大负荷的0.1倍。假如Agl不是完全用引伸计测定的，应在试验报告中标出。力学性能，Fpo.,FpO.2，Fm均记录为力的单位。当试样断裂发生在距夹具3mm之内，原则上试验应判为无效，应同意重新试验。然而，假如所有试验数据大于等于
10、相应的特征值，其试验结果有效。5.3.2 弹性模量的测定在力一一伸长率曲线中，用0.2/到0.7Fm范围内的宜线段的斜率除以试样的公称横截面积）,来测定弹性模量（七）。斜率能够用仪器测定数据的线性表达式来计算，也能够用目测法在上面提到的测定记录曲线的定义区间内选取最合适的部分。注：在一些特定情况下，比如：热轧钢棒与拉拔钢棒，上面提到的方法就不适用了；需要在0.05/到0.7尸m范围内测定弹性模量。除了5.3.1给出的条款外，测定弹性模量时，在力值范围内应力速率应保持不变。6弯曲试验6.1 试样试样的通常规定在第4章给出。6.2 试验设备6.2.1应使用弯曲原理如图1所示的试验设备。注：图1说明
11、了弯曲设备的外形构造。能够是心轴1与支撑2旋转,支座3被固定，也能够是支座3旋转，支撑2或者心轴1被固定。注：1心轴2支撑3支座图1一弯曲设备的原理6.2.2弯曲试验也能够用带有支撑与心轴的装置来进行（见GBZT14452）6.3试验程序弯曲试验应在I（TC35C的温度进行，试样应通过一个心轴进行弯曲。注弯曲速度应大约在60/So弯曲角度与心轴的直径应该符合有关产品标准。6.4试验结果的说明弯曲试验结果的说明应符合有关产品标准的要求。当产品标准没有规定时，若弯曲试样无目视可见的裂纹，则判定该试样为合格。7反复弯曲试验7.1 试样除符合第4章规定外，试样的制备应符合GB/T238第3章中的规定。
12、7.2 试验设备试验设备应符合GB/T238第4章中的规定。7.3 试验程序反免弯曲试验按照GB/T238执行。8扭转试验8.1试样除了按第4章规定外，试样的制备应符合GB/T239中第3章的规定。8.2试验设备试验设备应符合GB/T239第4章中的规定。试验机夹头之间的标准长度取钢丝公称直径的50倍，当试验机不能用50倍标距长度时，经协议可改用30倍标距长度，但最小标距长度不小于210mm。8.3试验程序扭转试验按照GB/T239执行。使用的扭转速率不大于30rmin0使用的轴向拉紧力为线材公称抗拉强度相应拉力负荷的0.52%.9缠绕试验9.1 试样试样的通常规定在第4章给出。9.2 试验原
13、理缠绕试验是将钢丝试样在符合有关标准规定直径的心棒上紧密缠绕规定螺旋圈数。9.3 试验设备试验设备应能满足钢丝绕心棒缠绕，并使相邻线圈紧密排列呈螺旋线圈。用作试验的钢丝，只要符合规定的心棒直径且具有足够的硬度，也可用作心棒。推荐的心棒尺寸见表2中给出。表2mm类别试样的直径d推荐心棒直径钢丝t75d钢绞线12.5WdWI5.7209.4 试验程序9.4.1 缠绕试验通常应在IOC35C的室温下进行，如有特殊要求，试验温度应为23C5C.9.4.2 试样应在没有任何扭转的情况下，以每秒不超过一圈的恒定速度沿螺旋线方向紧密缠绕在心棒上。必要时，可减慢缠绕速度，以防止温度升高而影响试验结果。9.4.
14、3 为确保缠绕紧密，缠绕时可在试样自由端施加不超过该线材公称抗拉强度相应力值5%的拉紧力。9.4.4 缠绕速度与心棒直径应遵从有关产品标准。9.5 缠绕试验结果的说明缠绕试验结果的判定应按有关标准的规定执行。如无具体要求，可在不用放大工具的情况下，检查试样表面，如无目视可见裂纹则该试样判为合格。10等温松弛试验10.1 试验原理等温应力松弛试验是在给定温度下（假如没有其它规定，通常固定在20）,试样保持一定长度（L00）时，测量初始力FO的变化（见图2）。力的缺失表示为在给定时间内初始力的百分比。10.2 试样试样的通常规定在第4章给出。松弛试验用试样务必保持伸直状态。夹具间的试样自由长度不得有任何的机械损伤与任何形式的热处理。当初始力表示为70%,m时
