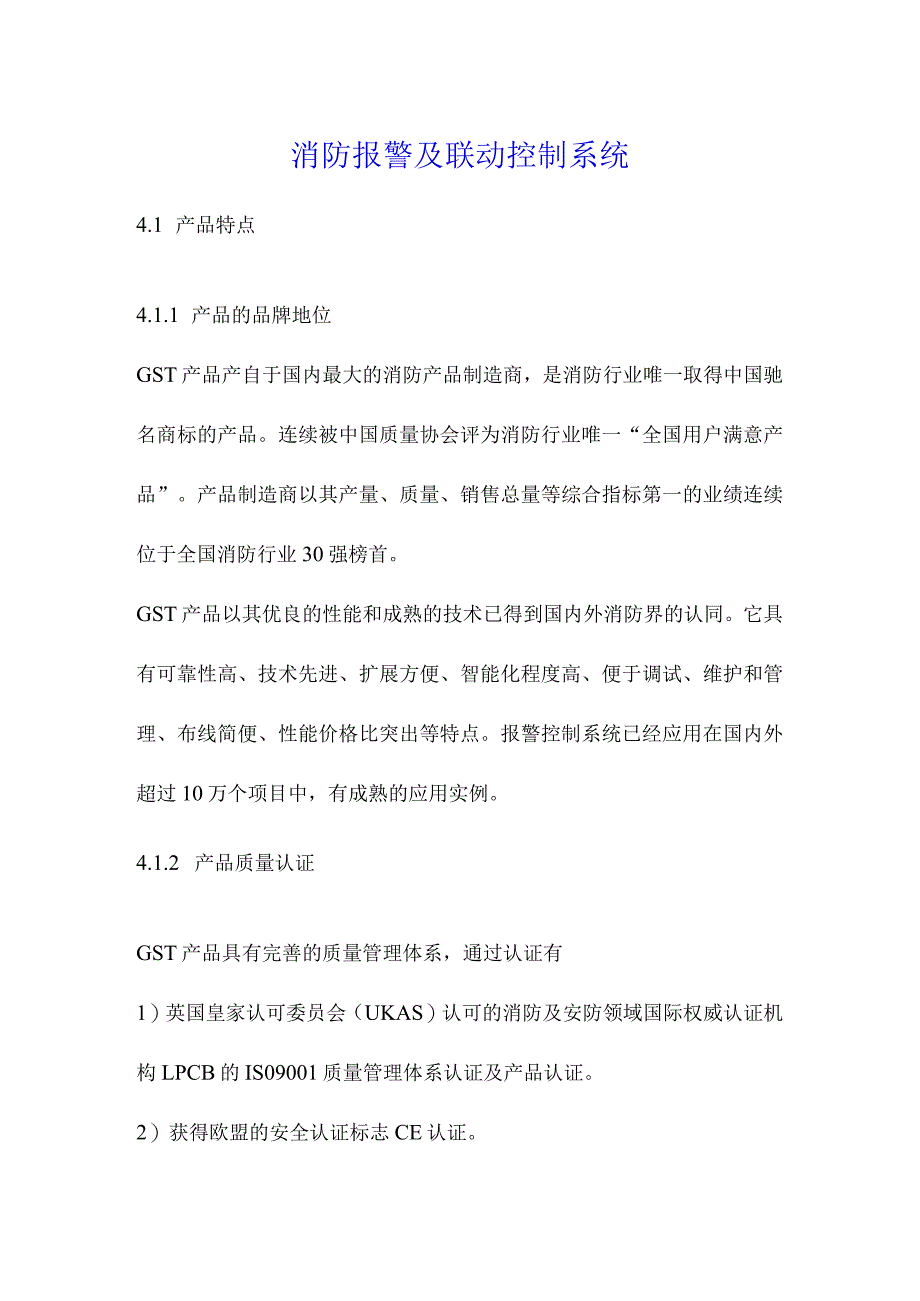

1、消防报警及联动控制系统4.1 产品特点4.1.1 产品的品牌地位GST产品产自于国内最大的消防产品制造商，是消防行业唯一取得中国驰名商标的产品。连续被中国质量协会评为消防行业唯一“全国用户满意产品”。产品制造商以其产量、质量、销售总量等综合指标第一的业绩连续位于全国消防行业30强榜首。GST产品以其优良的性能和成熟的技术已得到国内外消防界的认同。它具有可靠性高、技术先进、扩展方便、智能化程度高、便于调试、维护和管理、布线简便、性能价格比突出等特点。报警控制系统已经应用在国内外超过10万个项目中，有成熟的应用实例。4.1.2 产品质量认证GST产品具有完善的质量管理体系，通过认证有1）英国皇家认

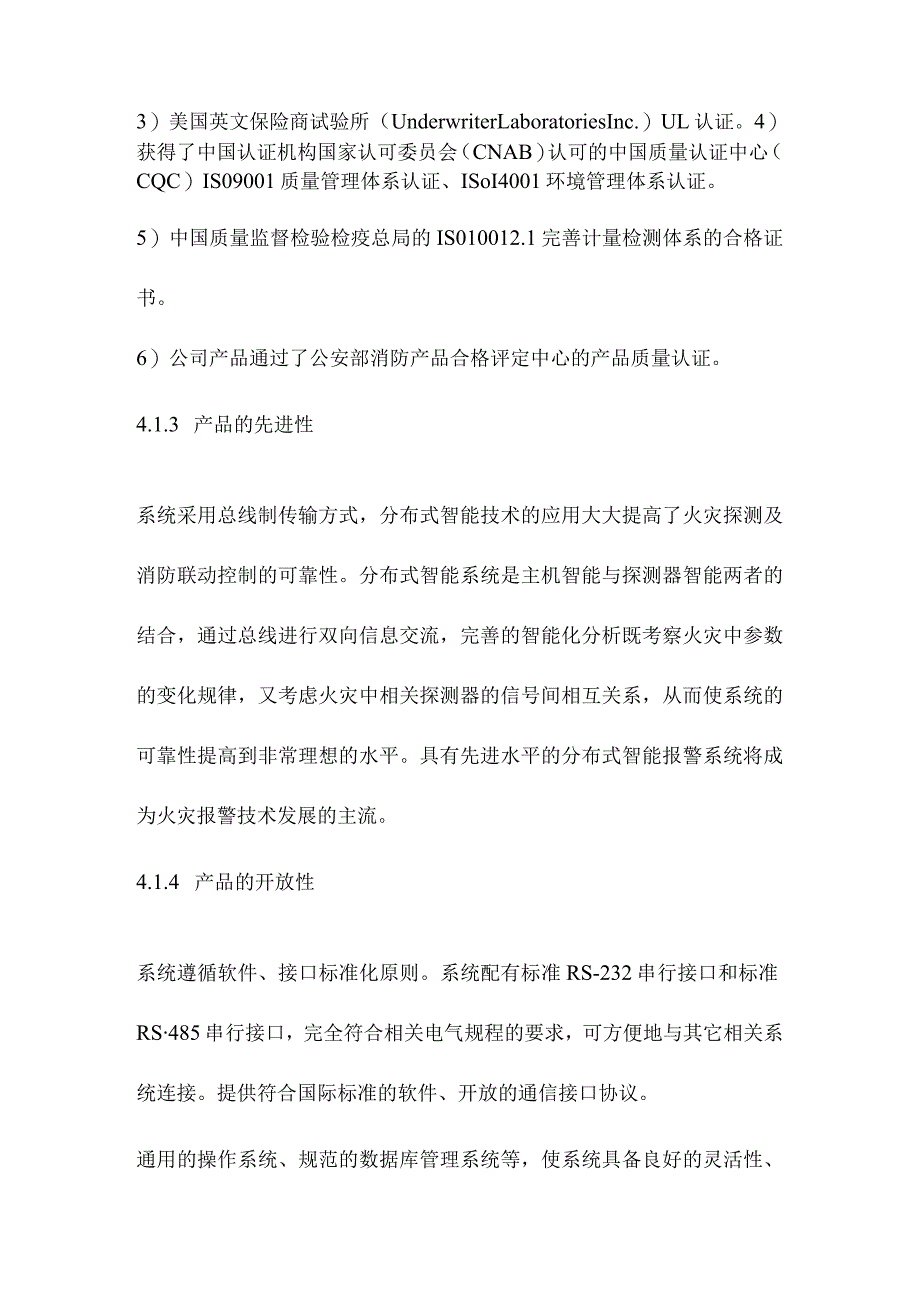

2、可委员会（UKAS）认可的消防及安防领域国际权威认证机构LPCB的IS09001质量管理体系认证及产品认证。2）获得欧盟的安全认证标志CE认证。3）美国英文保险商试验所（UnderwriterLaboratoriesInc.）UL认证。4）获得了中国认证机构国家认可委员会（CNAB）认可的中国质量认证中心（CQC）IS09001质量管理体系认证、ISoI4001环境管理体系认证。5）中国质量监督检验检疫总局的IS010012.1完善计量检测体系的合格证书。6）公司产品通过了公安部消防产品合格评定中心的产品质量认证。4.1.3 产品的先进性系统采用总线制传输方式，分布式智能技术的应用大大提高了火
3、灾探测及消防联动控制的可靠性。分布式智能系统是主机智能与探测器智能两者的结合，通过总线进行双向信息交流，完善的智能化分析既考察火灾中参数的变化规律，又考虑火灾中相关探测器的信号间相互关系，从而使系统的可靠性提高到非常理想的水平。具有先进水平的分布式智能报警系统将成为火灾报警技术发展的主流。4.1.4 产品的开放性系统遵循软件、接口标准化原则。系统配有标准RS-232串行接口和标准RS485串行接口，完全符合相关电气规程的要求，可方便地与其它相关系统连接。提供符合国际标准的软件、开放的通信接口协议。通用的操作系统、规范的数据库管理系统等，使系统具备良好的灵活性、兼容性、扩展性和可移植性。4.1.

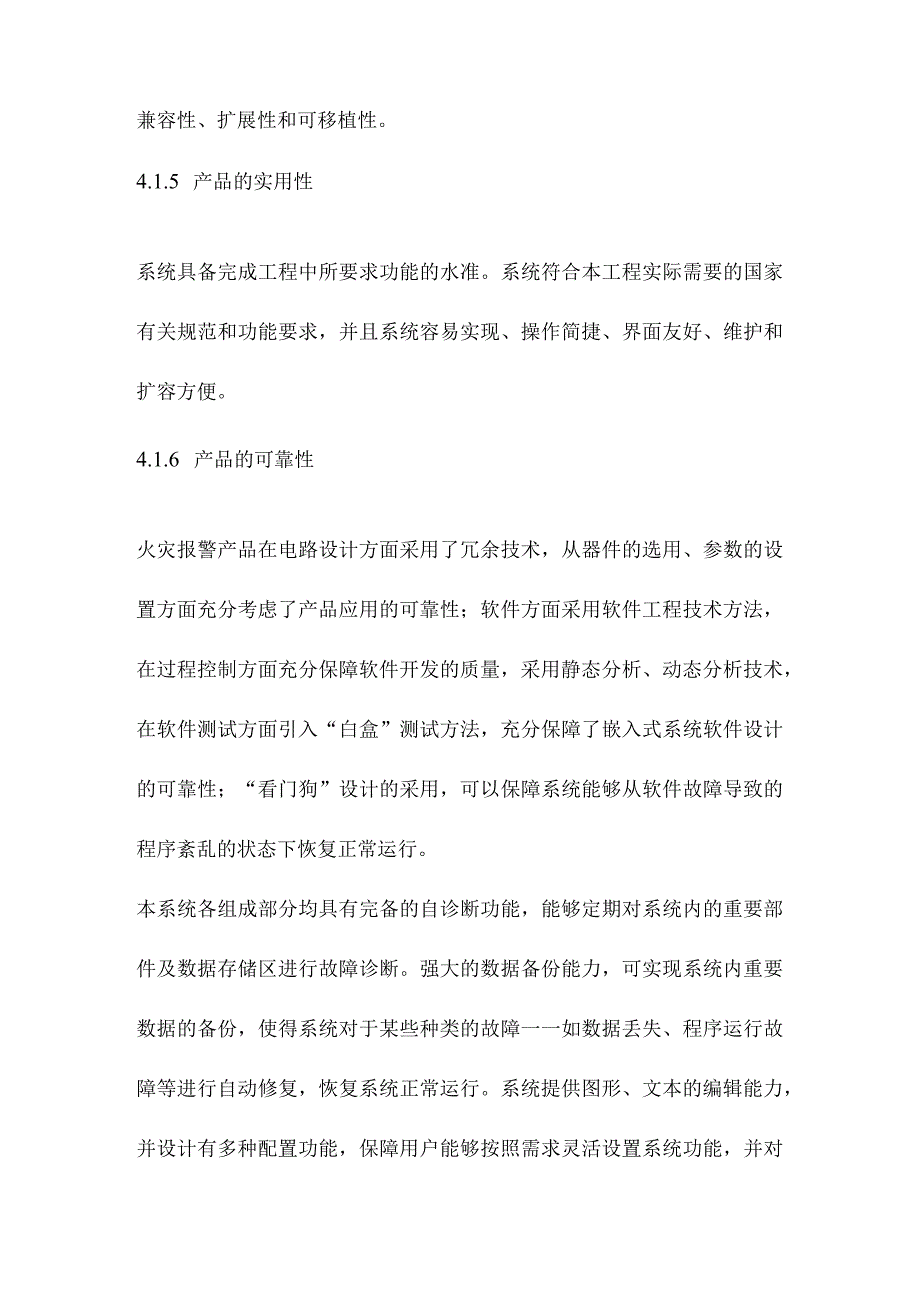

4、5 产品的实用性系统具备完成工程中所要求功能的水准。系统符合本工程实际需要的国家有关规范和功能要求，并且系统容易实现、操作简捷、界面友好、维护和扩容方便。4.1.6 产品的可靠性火灾报警产品在电路设计方面采用了冗余技术，从器件的选用、参数的设置方面充分考虑了产品应用的可靠性；软件方面采用软件工程技术方法，在过程控制方面充分保障软件开发的质量，采用静态分析、动态分析技术，在软件测试方面引入“白盒”测试方法，充分保障了嵌入式系统软件设计的可靠性；“看门狗”设计的采用，可以保障系统能够从软件故障导致的程序紊乱的状态下恢复正常运行。本系统各组成部分均具有完备的自诊断功能，能够定期对系统内的重要部件及数
5、据存储区进行故障诊断。强大的数据备份能力，可实现系统内重要数据的备份，使得系统对于某些种类的故障一一如数据丢失、程序运行故障等进行自动修复，恢复系统正常运行。系统提供图形、文本的编辑能力，并设计有多种配置功能，保障用户能够按照需求灵活设置系统功能，并对显示及记录进行编辑整理。用户可在线修改，也可离线编辑，方式灵活，手法简单，界面友好，易于使用。4.1.7 产品抗干扰系统具备长期和稳定工作的能力，具有较强的抗干扰能力。电路设计采用线路仿真技术，具有良好的电磁兼容特性，符合EMC标准的结构设计，对强电磁场及静电具有良好的屏蔽和隔离作用。所有产品包括计算机主机和显示器在外界电磁场和静电的干扰下，均不
6、会出现任何画面跳动和扰动。为系统提供的所有消防电子产品均满足国家标准规定的电磁兼容性标准。4.1.8 产品的可扩展性选用的火灾报警控制器特别适用于大中型火灾自动报警系统的要求。控制器与探测器之间采用无极性信号二总线连接，控制器与各类编码模块采用四总线连接（无极性信号二总线、无极性DC24电源线）。现场回路连接有多种连接方式，可采用环形、分支、环形与分支混合等连接方式。增加设备只需在现场就近接入即可，不需对整个系统进行大量的调整工作。因此，很容易使后续工程纳入现有的系统之中，为工程的分段施工提供了便利的条件。火灾报警控制器具有较强的扩展能力，主机内采用模块化设计，积木化结构。各信号总线回路板采用
7、拔插式设计，因此在主机扩展时，只需按扩展容量进行模块的配置，并直接插在主机箱内即可。因此系统容量扩充简单、方便。系统容量可扩展到40块242个地址编码的回路，最大容量为9680多个地址编码点。4.2 采用的先进技术4.2.1 电子编码技术采用了美国MOTOROLA公司成熟的三态地址编码技术,三态地址编码的主要特点：1）编码容量大：三态编码容量每回路最多可达242个编码地址，而其他公司采用二态编码容量最多为127个编码地址。2）抗EMI能力强：三态编码将0,1,2数字信息采用脉宽调制方式,比简单调幅方式抗电磁干扰性强，误码率低，容错性好。3）传输可靠：三态编码技术采用了编码信息连续发两次，接收两
8、次确认的通信方式，大大降低了编码偶然受到干扰而误接收的概率，提高了接收编码的可靠性。4）编码简单容易：美国MOTOROLA三态编码芯片，虽然三态地址编码技术有优势，但编码较难。在保留三态地址编码技术的基础上，开发了电子编码器，将编码工作变得简单、直观、容易。编码时，只需输入要编码的地址，再按编码键，就可完成编码。同时，利用电子编码器可查阅现场编码设备的出厂信息：批次、生产日期、出厂参数设定值等重要信息，可维护性强。4.2.2 探测器采用智能算法在参照国际先进火灾探测智能算法的基础上，根据自己产品的硬件，开发了具有自己特色的火灾探测算法，减少了误报因素，确保误报率l500000o1）环境适应性强
9、：通过电子编码器，可将报警阈值在0.2%4.5%范围内设定，可满足对探测灵敏度要求不同的任何环境。报警阈值设定灵活容易，根据特殊环境，通过现场模式设定，可使探测器适应特殊的场合或特殊环境的需要，赋予探测智能与时间或环境相关联；根据环境造成的缓慢飘移，灵敏度可自动补偿，在任何环境影响下，保证灵敏度处在最佳状态。2）抗各种非火灾干扰：探测器采用可变长窗口特定趋势算法。在正常环境下，采样趋势窗口较短，对烟雾变化趋势敏感，使探测灵敏。当有烟雾或其他异常时，采样趋势窗口自动加长，对烟雾变化趋势进一步分析确认。既保证在正常状态下有较高探测灵敏度，又剔除虚假误报因素。同时，在硬件采用屏蔽技术、滤波技术的基础
10、上，软件算法采用了常用的数字滤波，延时确认等算法，大大减低了误报因素。3）完善的缺省参数设置：探测器具有完善的缺省参数设置，当探测器部分器件失效，影响探测参数但又能够工作时，探测器可采用缺省参数继续运行，保证在此种状态下，探测器的火灾报警特性。4）自诊断：探测器对关键器件（如红外发射管、接收管、运算放大器、A/D模数转换）实时监测，当上述器件失效不能报警时，立即报出故障信息。保证探测器的报警功能处在有效状态。同时对温度、灰尘的影响具有良好的补偿，尤其对灰尘的补偿，当灰尘积累到需清洗时，及时通知管理人员处理，在此期间，探测器可继续工作，保证报警功能处在有效状态，当超过补偿限度时，报探测器故障。杜
11、绝由于灰尘影响引起的误报。5）多级判断：探测器智能算法对一般火灾信号既可以进行独立判断,也可以将信号加工处理传送给控制器，控制器根据更高级的火灾探测专家算法和相邻位置的探测器信号综合判断处理，提高报警的准确率。6）可维护性强：探测器具有E2PR0M,可查阅现场编码设备的出厂信息：批次、生产日期、出厂参数设定值等重要信息以及报警、故障信息，可维护性强。7）有效的黑烟探测技术：据统计，火灾发生时，对人身伤害最大的是装饰材料和化工产品产生的有毒烟雾（聚氨酯塑料火、正庚烷火等,俗称“黑烟”），但目前市场上现有的光电感烟探测器，不能够有效的探测这类烟雾，光电感烟探测器采用先进的后向散射技术和独特的光学迷
12、宫，结合ASIC芯片中模糊逻辑规则软件，可有效地响应这类烟雾，及时准确地报出火警，有效的保护人身安全。4.2.3 国际标准接口火灾自动报警控制器具有国际标准的RS-232和RS-485通讯接口。还可根据工程需要增加通讯板，预留向建筑智能化系统输出信息的接口，并提供通信协议。RS232接口可用于与CRT彩色监控系统和大楼智能化系统的连接。RS-485接口可用于控制器之间或控制器与其他设备之间的通信，如与火灾显示盘之间的通信。系统提供符合国际通用标准的OPC通讯协议。4.3 系统配置构成本冶金生态楼的消防控制中心设在本楼的首层，消防控制中心设置一台JB-QG-GST5000/968汉字液晶显示火灾
13、报警联动控制器，用于监测楼内地上十二层及地下车库的消防安全。消防控制中心设置分布智能火灾报警控制器（联动型）及CRT彩色监控及打印系统、消防广播系统、消防电话系统；分布智能火灾报警控制器通过RS-232接口与彩色监控系统连接。建筑设置智能火灾报警控制器（联动型）、消防广播及紧急通讯设备、紧急状态下硬拉线的控制功能。可根据需要在值班室设置广播呼叫分站，用于建筑内的广播和呼叫。消防广播及紧急通讯功能由消防控制中心统一控制和管理。各建筑内的现场设备包括火灾探测器、监视模块、控制模块、手动报警按钮、广播音箱、消防对讲电话及插孔等。4.3.1 火灾报警及联动系统各建筑内的火灾报警系统主要由火灾报警控制器
14、和现场火灾触发元件以及将控制器和将现场设备有机连接在一起的系统总线组成。其中包括智能型感烟探测器、智能型感温探测器、智能型可燃性气体探测器、智能型手动报警按钮、火灾显示盘、火灾报警控制器等。智能型感烟探测器：采用JTY-GD-G3智能光电感烟探测器智能型感温探测器：采用JTW-ZCD-G3N智能光电感烟探测器智能型手动报警按钮：采用J-SAP-8402智能编码手动报警按钮（含电话插孔）火灾报警控制器：采用JBQTG5000型控制器4.3.2 联动控制系统联动控制系统主要由输入模块、输入/输出模块、消防栓按钮、火灾报警控制器（联动控制柜一一包括自动控制和手动控制）以及将控制器和现场设备有机连接在
15、一起的系统总线组成。输入模块、输入/输出模块：提供多种功能模块，本工程使用以下种类模块：1.D-8300型智能编码单输入模块1.D-8301型智能编码单输入/输出模块1.D-8303智能编码双输入/双输出模块1.D-8304型总线制编码消防电话专用模块1.D-8305型编码消防广播模块1.D-8302A型双动作切换模块1.D-8302C型双动作切换模块消防栓按钮：采用LD-8403型智能编码消火栓报警按钮火灾报警控制器（联动控制柜一包括自动控制和手动控制）GST5000多线制控制盘：根据实际需要选择KZO14系列多线制控制盘433消防广播及背景音乐系统根据建筑的整体功能要求，北京*大学冶金生态
16、楼消防控制中心设置一套广播共用系统供整幢建筑统一使用，广播系统平时为背景音乐广播，发生火灾时，系统转入火灾应急广播状态，由消防值班人员手动选择相关楼层进行火灾应急广播，指挥人员疏散。系统基本可由六个部分组成：中央控制部分、音源设备、系统前级设备、信号的放大和处理设备、传输线路和扬声器等。4.3.4 消防通讯系统我们为北京*大学学生冶金生态楼消防通讯系统配置多线制火警电话通讯系统。完整的多线制消防电话系统由设置在消防控制中心的TS-Z03/24型多线制消防电话主机、现场的TS-200A消防电话分机、J-SAP-8402（含电话插孔）、TS-200B多线制手提式消防电话分机等构成。4.3.5 彩色监控系统消防控制中心彩色监控系统由知名品牌的工控机、17英寸彩色CRT显示器、打印
