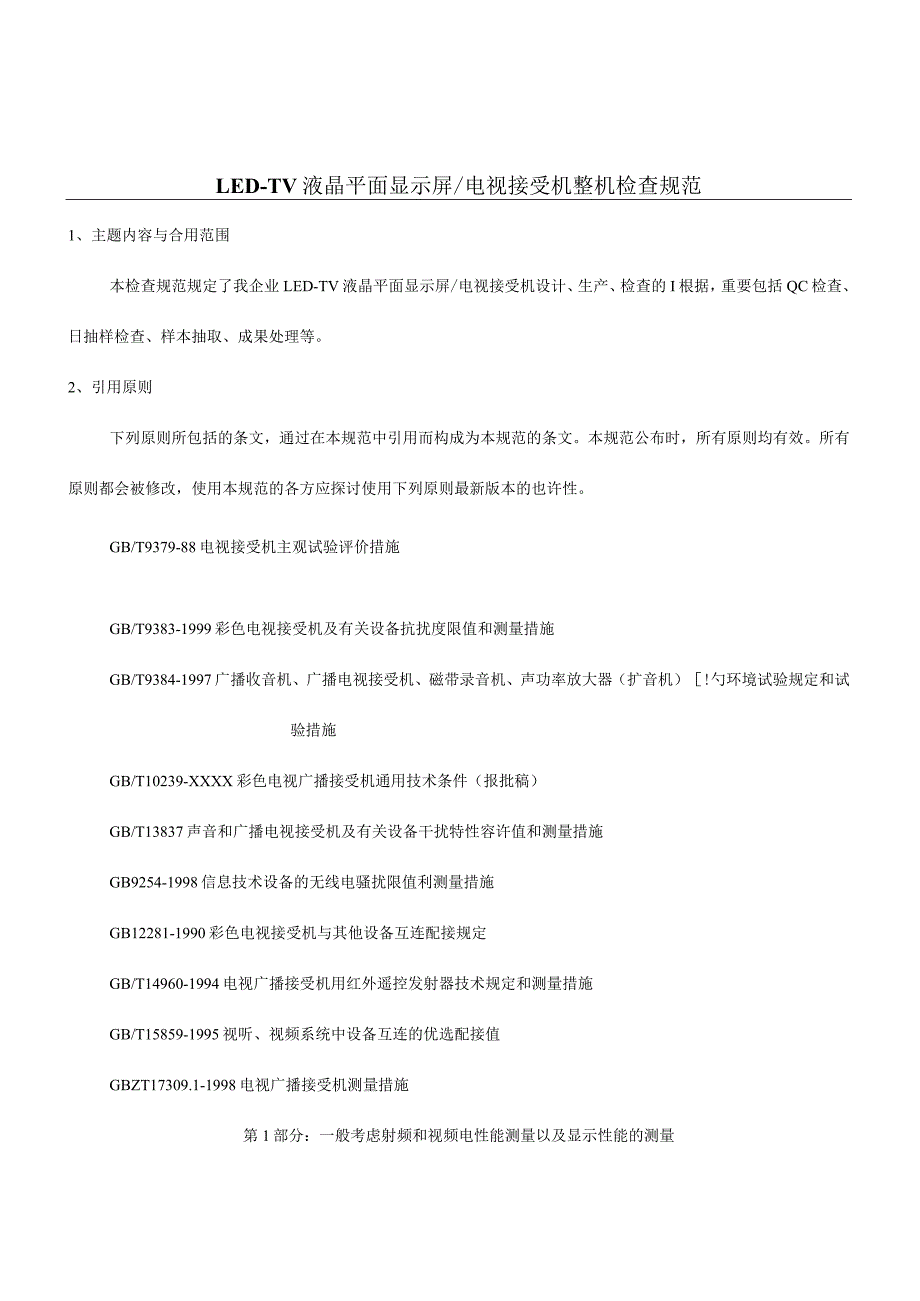

1、LED-TV液晶平面显示屏/电视接受机整机检查规范1、主题内容与合用范围本检查规范规定了我企业LED-TV液晶平面显示屏/电视接受机设计、生产、检查的I根据,重要包括QC检查、日抽样检查、样本抽取、成果处理等。2、引用原则下列原则所包括的条文,通过在本规范中引用而构成为本规范的条文。本规范公布时,所有原则均有效。所有原则都会被修改,使用本规范的各方应探讨使用下列原则最新版本的也许性。GB/T9379-88电视接受机主观试验评价措施GB/T9383-1999彩色电视接受机及有关设备抗扰度限值和测量措施GB/T9384-1997广播收音机、广播电视接受机、磁带录音机、声功率放大器(扩音机)!勺环境

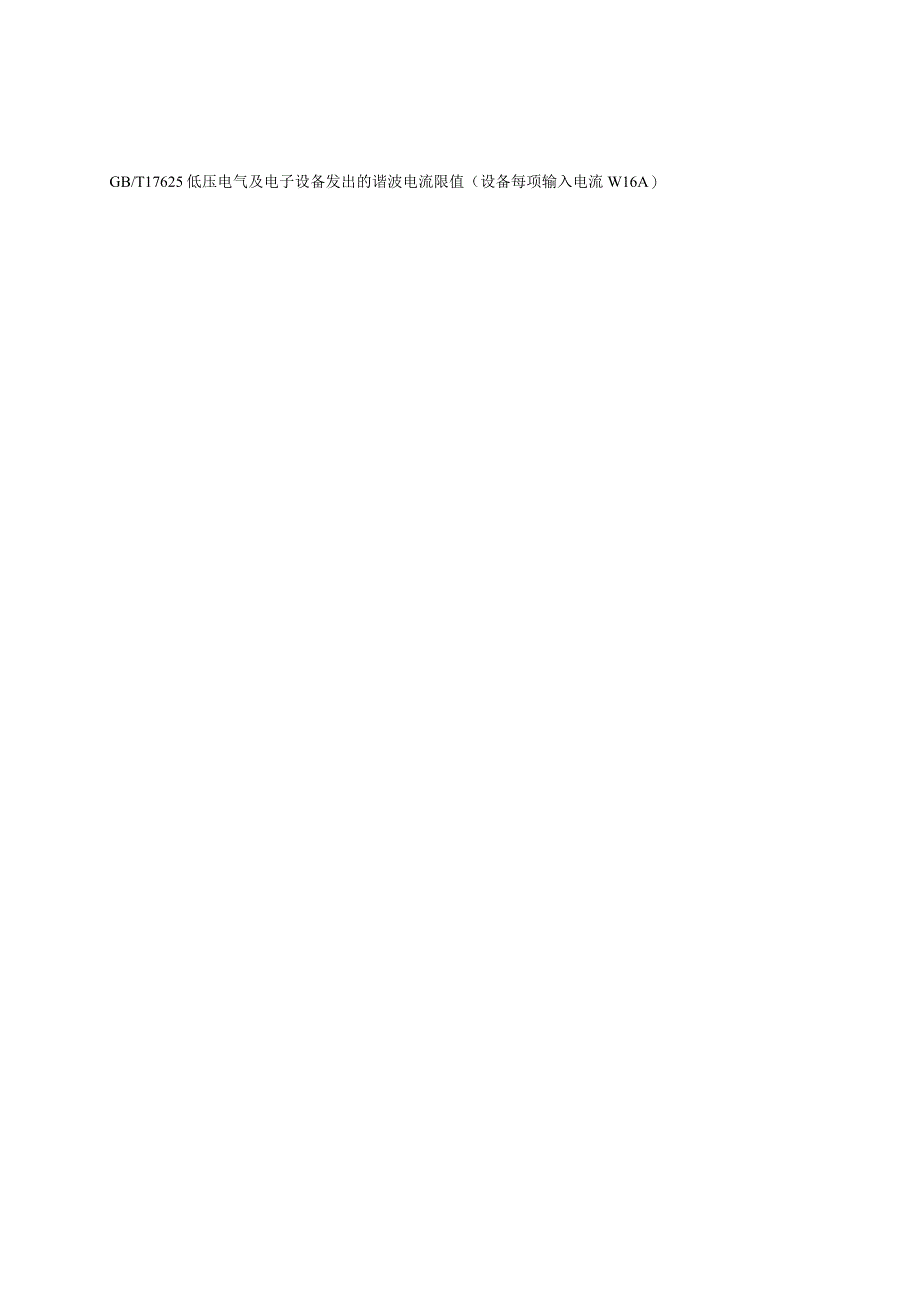

2、试验规定和试验措施GB/T10239-XXXX彩色电视广播接受机通用技术条件(报批稿)GB/T13837声音和广播电视接受机及有关设备干扰特性容许值和测量措施GB9254-1998信息技术设备的无线电骚扰限值利测量措施GB12281-1990彩色电视接受机与其他设备互连配接规定GB/T14960-1994电视广播接受机用红外遥控发射器技术规定和测量措施GB/T15859-1995视听、视频系统中设备互连的优选配接值GBZT17309.1-1998电视广播接受机测量措施第1部分:一般考虑射频和视频电性能测量以及显示性能的测量GB/T17625低压电气及电子设备发出的谐波电流限值(设备每项输入电流

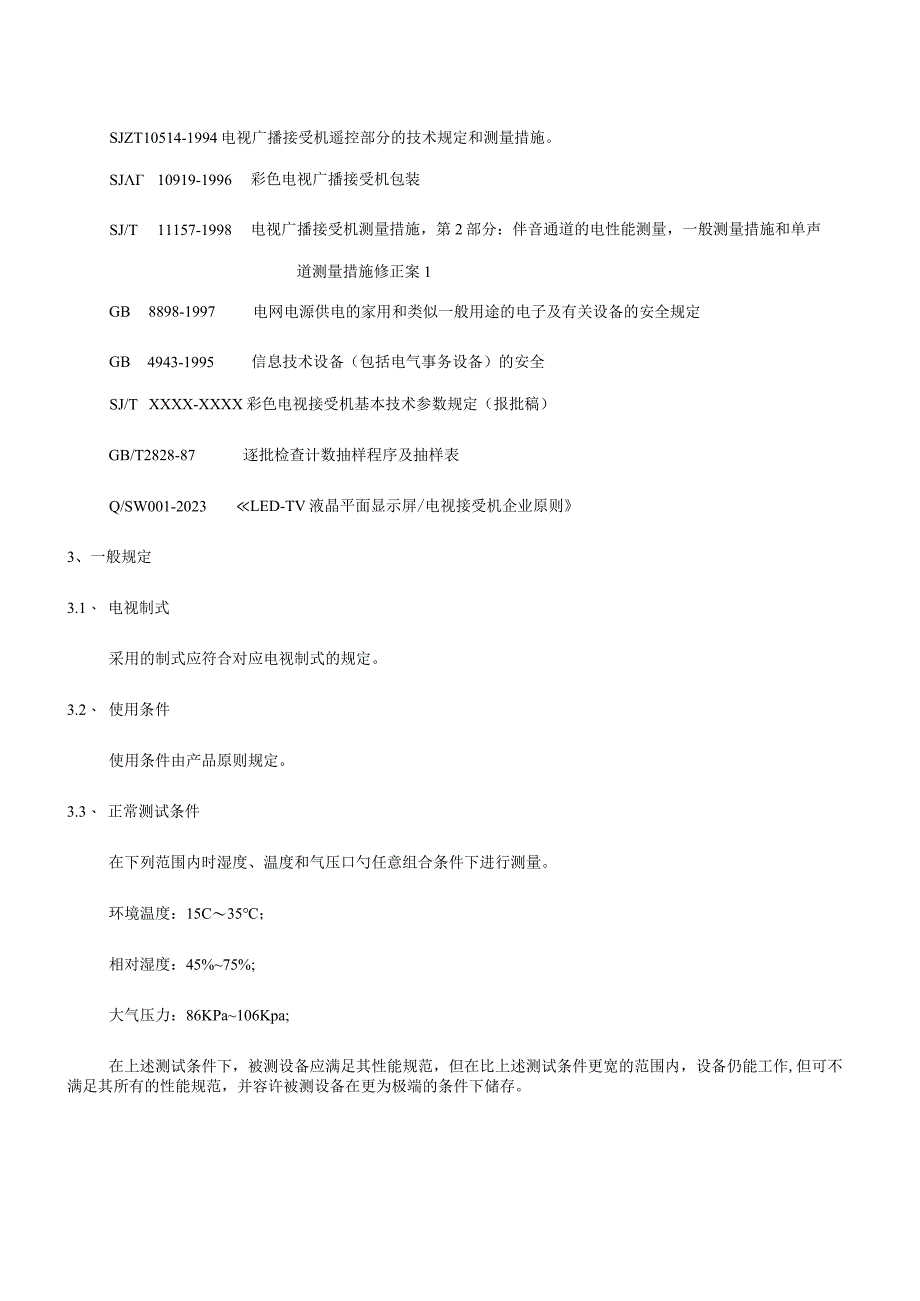

3、W16A)SJZT10514-1994电视广播接受机遥控部分的技术规定和测量措施。SJ10919-1996彩色电视广播接受机包装SJ/T11157-1998电视广播接受机测量措施,第2部分:伴音通道的电性能测量,一般测量措施和单声道测量措施修正案1GB8898-1997电网电源供电的家用和类似一般用途的电子及有关设备的安全规定GB4943-1995信息技术设备(包括电气事务设备)的安全SJ/TXXXX-XXXX彩色电视接受机基本技术参数规定(报批稿)GB/T2828-87逐批检查计数抽样程序及抽样表Q/SW001-2023LED-TV液晶平面显示屏/电视接受机企业原则3、一般规定3.1、 电视
4、制式采用的制式应符合对应电视制式的规定。3.2、 使用条件使用条件由产品原则规定。3.3、 正常测试条件在下列范围内时湿度、温度和气压口勺任意组合条件下进行测量。环境温度:15C35;相对湿度:45%75%;大气压力:86KPa106Kpa;在上述测试条件下,被测设备应满足其性能规范,但在比上述测试条件更宽的范围内,设备仍能工作,但可不满足其所有的性能规范,并容许被测设备在更为极端的条件下储存。3.4、 图形符号按GBb5465.15465.2的有关规定规定。互连配接规定1.ED-TV液晶平面显示屏/电视接受机应有复合视频输入接口,还可带有分量信号输入接口,假如与计算机连接,还应有VGA接口,
5、对于LED-TV液晶平面电视接受机,应具有电视射频输入信号接入端子,至少支持PALI/DK信号的解调及解码显示,并应符合GB12281和GB/T15859中的有关规定。4、QC检查规定和内容1.1、 检查方式QC检查方式采用在线检查方式。在整机生产的重要环节和最终环节设置QC,对整机生产的全过程进行全数检查。1.2、 检查项目A、 外观、构造、内部工艺质量检查B、 图象、伴音质量检查C、 功能质量检查D、 安全、电磁兼容质量检查1.3、 检查措施和规定按工序操作工艺文献的内容和规定进行检查。1.4、 质量记录和处理凡在在线检查过程中出现的有缺陷的半成品机器,均规定在流程卡上注明故障现象或故障部
6、位,并将坏机打入前道工序维修,不得流入下道工序。经前道工序修复后方可重新提交检查。检查人员每天作好检查记录,汇总后提交上级质量主管人员,对批量性和其他质量异常必须在第一时间反馈上级质量主管人员或经理。5、 日抽样检查5.1、 检查项目A、 开箱检查B、 工艺装配检查C、 常温重要电性能检查D、 常温负荷试验6、 开箱检查规定和内容6.1、 检查方式开箱检查采用包装后开箱抽检方式进行。6.2、 检查内容a、 外观、构造质量检查b、 图象、伴音质量检查c、 功能质量检查d、 安全、电磁兼容质量检查e、 包装质量检查6.3、 检查规定和措施6.3.1、 外观、构造检查规定和措施631.1、 外观、构
7、造质量检查规定I、产品外观必须具有如下标志,且标志对的、清晰可辨a、 产品机壳或后盖贴纸上必须有产品商标、型号、名称、生产企业名称;b、 产品后盖必须具有警告顾客安全使用的“警告标识”;c产品后盖上应有电源性质、额定电压、最大电流、电源频率、功耗等;d、 产品后盖贴纸上必须有3C认证标志;e、 产品后盖上必须加贴产品序号条码,且与纸箱、保修卡号码一致;f、 产品面壳上必须有对的的指示灯标志;Ik产品外观、构造质量检查规定a、产品外观应整洁光滑,表面不应有凹凸变形、粗糙不平、划伤、脱漆、缩水、间隙、裂纹、毛刺、边缘棱角突出、霉斑、脏污、色差、网孔堵塞、金属斑点、黑点、纹理等任何缺陷;b、外观各类
8、文字、图案及符号丝印应端正、清晰、牢固,标识功能应与实际产品特性相符;c、 产品保护膜应粘贴良好,无破损、脏污等不良;d、 产品铭牌、装饰件、紧固件及其他零部件应无锈蚀、变形、划伤、金属斑点、黑点等任何不良现象,且安装牢固、匹配良好,无缺损、脱落、松动、歪斜、间隙、台阶、螺孔错位等问题;e、 指示灯、接受头及其白镜或红镜安装应规范,不应漏装或歪斜;f、 开关、按键、旋钮、门锁等应操作灵活可靠,无缺损、变形、划伤、歪斜等问题;g、 各类音视频输入输出接口(含RF接口、S端子接口、YUV接口、VGA接口等)应安装牢固、端子颜色对的,拔插顺畅;h、 显示屏应安装牢固,无偏斜,与机箱吻合,且无超标划伤
9、、黑点、脏污、油渍等缺陷;631.2、 外观、构造质量检查措施外观、构造质量检查措施采用目测和手感检查,详细参阅附录B。631.3、 图象、伴音质量检查631.4、 图象、伴音质量检查规定图象、伴音质量重要通过输入RF、AV.VGA等信号实现图象、伴音的输入输出质量检查,详细规定如K:a、 规定在敲击机箱和高下压切换时,图象应稳定无异常;b、 调整图象色度、亮度、对比度等参数,产品体现出的图象透亮度,清晰度、彩色鲜艳度能到达产品设计规定;c、 规定图象亮、暗场无偏色,灰度等级至少不小于8级;d、 图象不能有竖条、横条、彩带、暗带、缺色、无彩、网纹、图象破损、屏幕局部不发光等任何不正常现象;e屏
10、幕应无超标欠点,如暗点、明点、黑点等瑕疵;f图象在规定强度H勺射频信号和视频信号下,应无横纹、斜纹、网纹、噪波等任何干扰;g、 左右声道及其任一喇叭,伴音音量大小应适中,且伴音功率应符合企业原则和产品原则;h、 规定在敲击机箱和切换高下压时,伴音正常,不应出现断续、失真等现象;i、 伴音无断续、杂音、失真、蜂音、底噪声、机震以及元器件发出的低频或高频噪声等任一现象;j、 调整伴音各参数,伴音变化曲线不应过于平缓和陡峭,也不应有死点,跳变和滑动噪声;k、 伴音左右声道相位正常,围绕声、重低音、WoW等效果应明显。l、 开关机、转台,无明显冲击声;m、伴音不应干扰图象,同步规定TV与AV之间,各音
11、频输入端子之间无伴音串扰;631.5、 图象、伴音质量检查措施图象、伴音质量检查重要采用目测法和视听法。633、功能质量检查规定和措施631.6、 K功能质量检查规定规定开关、按键功能正常,符合设计规定;b、 规定指示灯在产品多种工作状态下,显示正常(颜色);c、 规定各类音视频输入输出接口(含RF接口、S端子接口、YUV接口、VGA接口等)功能正常,图象、伴音一致性良好;d、 规定菜单各调整功能正常,符合产品设计规定;e、 遥控器各有效按键功能正常,无接触不良,反应迟钝、手感差等问题,同步规定遥控距离、角度符合SJ/T14960-94的技术规定;1.1.2、 功能质量检查措施功能检查重要采用
12、目测、视听和手感检查。6.3.4、 安全质量检查规定和措施6.3.5、 K安全、电磁兼容检查规定安全性能应满足GB8898-97电网电源供电H勺家用和类似一般用途的电子及有关设备H勺安全规定,详细规定如下:a、 机壳、外接端子等可触及部分不应带电;b、 电源线及电源插头绝缘层不能破损,导体不可裸露;c、 电压切换器工作位置不应错误;d、 抗电强度和绝缘电阻满足规定(交流300OV(有效值)、Imin,无击穿或飞弧;直流500V,绝缘电阻不小于4MQ);e、 多种安全标识、标识对的。电磁兼容应满足GB10239-XXXXFfj4.3条规定a电磁兼容件使用定点厂家指定型号产品;f、 机内扎线对的,
13、如不能缺乏磁环、扎线,且扎线措施、位置必须对的;c机内地线、屏蔽、焊接必须符合工艺规定6.342、安全、电磁兼容检查措施安全检查重要通过目测和高压仪测试检查。6.3.5、包装质量检查规定和措施635.1、 包装质量检查规定产品的包装质量是产品质量的重要构成部分,本规范规定产品包装质量应满足SJ/T10919H勺规定,详细规定如下:I、包装箱必须具有如下标志,且标志对的、清晰可辨a、 产品名称、型号、生产企业的名称、地址;b、 商标名称及注册商标图案;c、 生产日期:年、月、日;d、 包装质量:kg;生产许可证号;1.采用技术原则号:企业原则;g、 3C认证标志(可选);h、 可视图象的对角线最
14、小尺寸(以Cm为单位,取整),按SJ/TXXXX表五规定表注;i、 包装箱最大外型尺寸:LBH,cm;j、 机壳颜色标识;k、 印有易碎物品、怕雨、向上、堆码层数极限(可选)、严禁翻滚(可选)、管屏方向(可选),及其他有关危险H勺警告标识,标识应符合SJ/T10919和GB191-2023口勺规定。II、包装箱材料质量a、 包装箱必须规定纸箱尺寸对的,纸箱纸质良好,纸箱装订完好;b、 纸箱无破损、裂纹、色差、斑块等不良现象;c、 纸箱表面光亮,手感平滑,切边整洁,无脱胶;d、 纸箱文字、图案清晰、精确与实际产品特性相符;e、 箱体内外无脏污、涂写等影响企业产品形象等缺陷。IIh泡沫、包装袋质量
15、a、 所使用泡沫尺寸对的,配合良好;b、 规定泡沫溶接良好,表面干燥,密度符合设计规定,同步规定无破损、无脏污;c、 包装袋尺寸对的I,无破损、无脏污、无水滴等任何不良缺陷;IV、包装附件质量所有附件自身质量应完好,详细规定请分别参阅液晶平面显示屏/电视接受机整机检查规范附录BV、包装工艺质量a、 产品上下、前后装箱对的;b、 包装过程附件齐套,阐明书、遥控器、保修卡、顾客服务指南、合格证、VGA线、螺钉、电源适配器等附件放置对的,无错放、漏放;c、 包装箱内无异物;d、 泡沫、包装袋使用对的,包装袋完全罩住产品,能有效保护机器外观;e、 纸箱上条形码,BOM贴纸粘贴对日勺,无错贴、漏贴和粘贴歪斜状况;f、 机器封箱规范,塑胶手挽安装牢固。6.352、包装质量检查措施包装质量重要通过目测法。7、工艺装配检查7.1、 检查规定a、 规定显示屏与面框配合,无超标间隙;b、 机器内部紧
