《混凝土外观质量缺陷修补措施.docx》由会员分享，可在线阅读，更多相关《混凝土外观质量缺陷修补措施.docx（18页珍藏版）》请在第壹文秘上搜索。

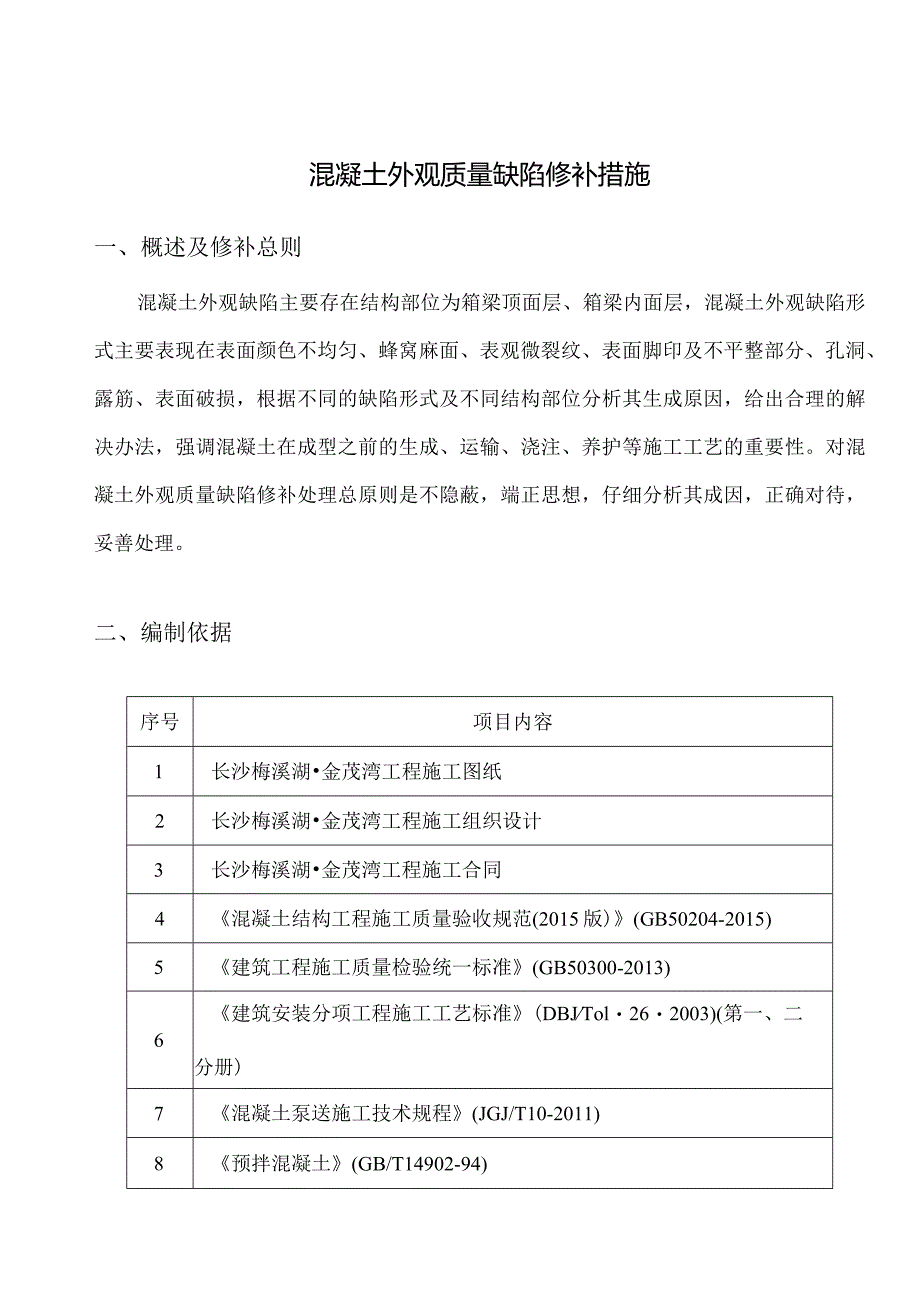

1、混凝土外观质量缺陷修补措施一、概述及修补总则混凝土外观缺陷主要存在结构部位为箱梁顶面层、箱梁内面层，混凝土外观缺陷形式主要表现在表面颜色不均匀、蜂窝麻面、表观微裂纹、表面脚印及不平整部分、孔洞、露筋、表面破损，根据不同的缺陷形式及不同结构部位分析其生成原因，给出合理的解决办法，强调混凝土在成型之前的生成、运输、浇注、养护等施工工艺的重要性。对混凝土外观质量缺陷修补处理总原则是不隐蔽，端正思想，仔细分析其成因，正确对待，妥善处理。二、编制依据序号项目内容1长沙梅溪湖金茂湾工程施工图纸2长沙梅溪湖金茂湾工程施工组织设计3长沙梅溪湖金茂湾工程施工合同4混凝土结构工程施工质量验收规范(2015版)(G

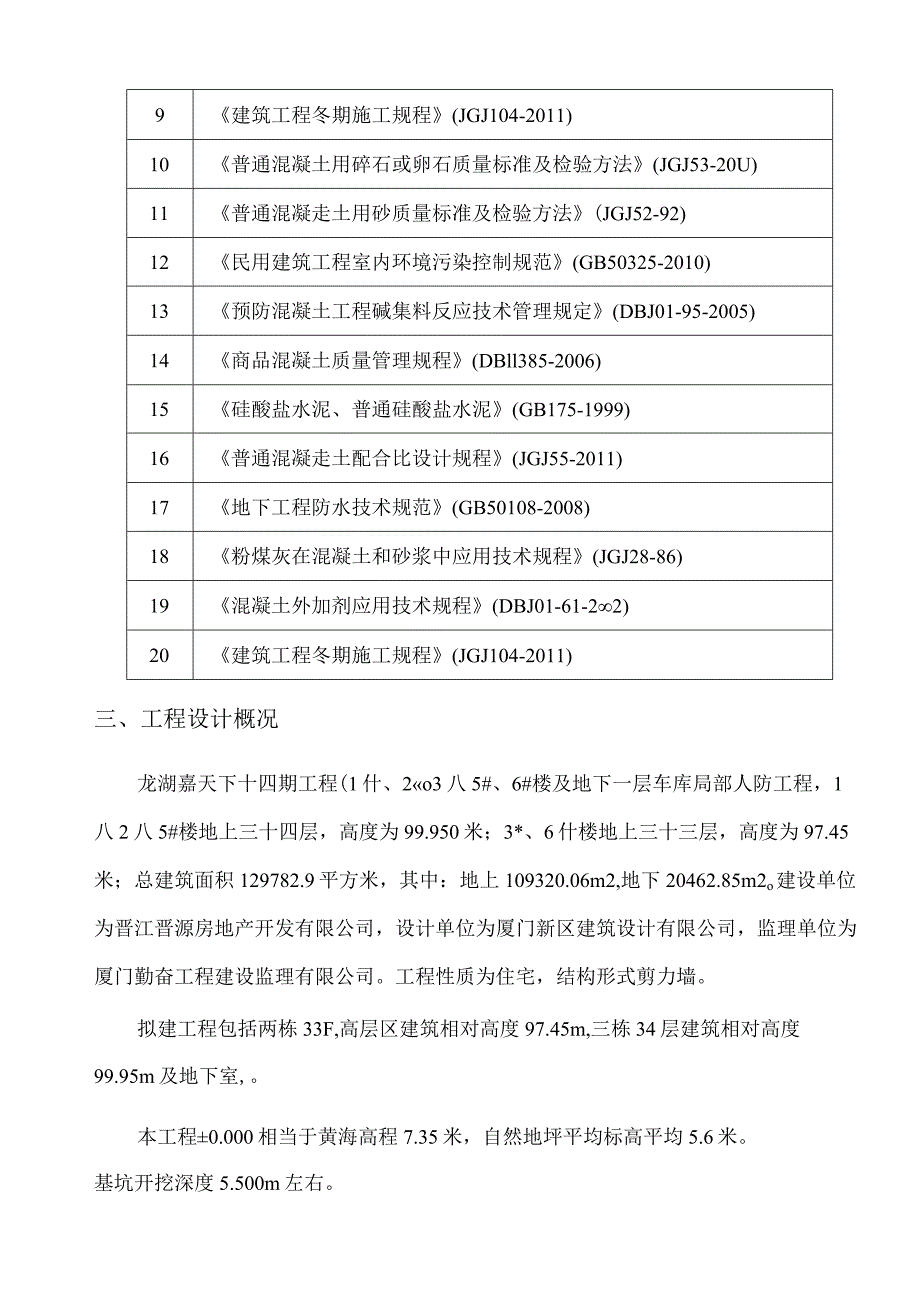

2、B50204-2015)5建筑工程施工质量检验统一标准(GB50300-2013)6建筑安装分项工程施工工艺标准(DBJTol262003)(第一、二分册)7混凝土泵送施工技术规程(JGJ/T10-2011)8预拌混凝土(GB/T14902-94)9建筑工程冬期施工规程(JGJ104-2011)10普通混凝土用碎石或卵石质量标准及检验方法(JGJ53-20U)11普通混凝走土用砂质量标准及检验方法(JGJ52-92)12民用建筑工程室内环境污染控制规范(GB50325-2010)13预防混凝土工程碱集料反应技术管理规定(DBJ01-95-2005)14商品混凝土质量管理规程(DBll385-2
3、006)15硅酸盐水泥、普通硅酸盐水泥(GB175-1999)16普通混凝走土配合比设计规程(JGJ55-2011)17地下工程防水技术规范(GB50108-2008)18粉煤灰在混凝土和砂浆中应用技术规程(JGJ28-86)19混凝土外加剂应用技术规程(DBJ01-61-22)20建筑工程冬期施工规程(JGJ104-2011)三、工程设计概况龙湖嘉天下十四期工程(1什、2o3八5#、6#楼及地下一层车库局部人防工程，1八2八5#楼地上三十四层，高度为99.950米；3*、6什楼地上三十三层，高度为97.45米；总建筑面积129782.9平方米，其中：地上109320.06m2,地下20462

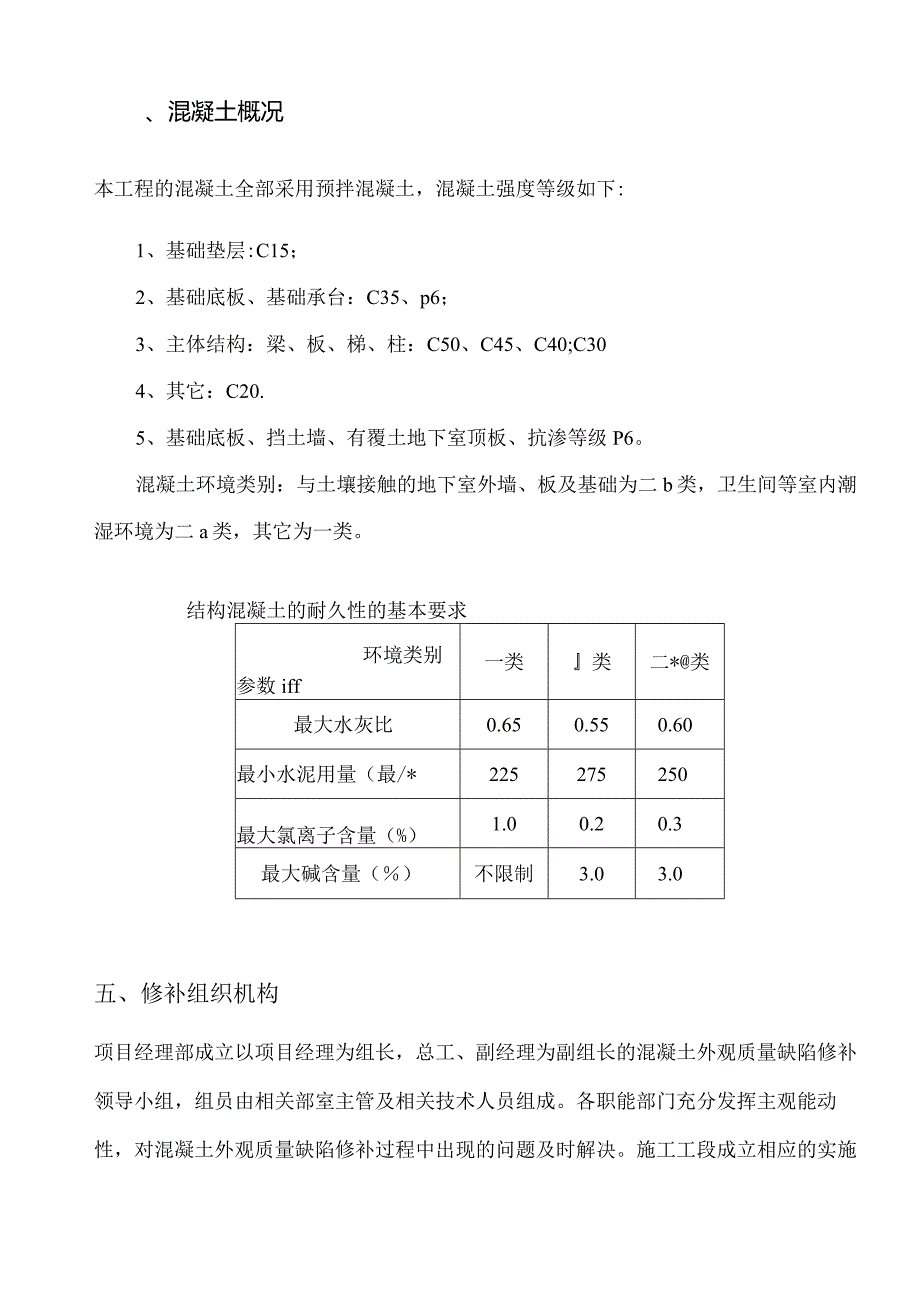

4、.85m2o建设单位为晋江晋源房地产开发有限公司，设计单位为厦门新区建筑设计有限公司，监理单位为厦门勤奋工程建设监理有限公司。工程性质为住宅，结构形式剪力墙。拟建工程包括两栋33F,高层区建筑相对高度97.45m,三栋34层建筑相对高度99.95m及地下室,。本工程0.000相当于黄海高程7.35米，自然地坪平均标高平均5.6米。基坑开挖深度5.500m左右。、混凝土概况本工程的混凝土全部采用预拌混凝土，混凝土强度等级如下:1、基础垫层:C15；2、基础底板、基础承台：C35、p6；3、主体结构：梁、板、梯、柱：C50、C45、C40;C304、其它：C20.5、基础底板、挡土墙、有覆土地下室
5、顶板、抗渗等级P6。混凝土环境类别：与土壤接触的地下室外墙、板及基础为二b类，卫生间等室内潮湿环境为二a类，其它为一类。结构混凝土的耐久性的基本要求环境类别参数iff一类类二*类最大水灰比0.650.550.60最小水泥用量（最/*225275250最大氯离子含量（%）1.00.20.3最大碱含量（）不限制3.03.0五、修补组织机构项目经理部成立以项目经理为组长，总工、副经理为副组长的混凝土外观质量缺陷修补领导小组，组员由相关部室主管及相关技术人员组成。各职能部门充分发挥主观能动性，对混凝土外观质量缺陷修补过程中出现的问题及时解决。施工工段成立相应的实施小组，由工段长为主要负责人负责混凝土外
6、观质量缺陷修补，组织和领导所属管辖范围内的施工修补和管理工作，其组员由技术人员和管理人员担任，负责技术支持和指导实施方面的工作。成立专业混凝土外观质量缺陷修补队伍，其人数不少于5人。项目部工程部、安质部专门负责混凝土外观质量缺陷的调查、原因分析、缺陷处理过程控制及质量验收。六、修补前准备工作1、提高修补施工人员素质和技能要从组织上、思想上切实做好修补前的各项准备工作，认真学习混凝土工程质量相关规范和验收标准，开展混凝土外观质量缺陷修补安全生产知识的宣传、教育，对施工技术人员、管理人员和操作人员进行培训I,提高作业人员的技术水平和安全操作技能，掌握混凝土外观质量缺陷修补施工有关要求和有关技术措施
7、，以求全面地理解和落实混凝土外观质量缺陷修补方案，确保工程质量，确保安全、文明施工，防止一切事故发生。2、物资及设备需求修补施工所用材料必须满足施工的要求，应有一定的物资储备，根据建物结构形式及混凝土外观质量缺陷状态，及时提出所需材料，及时购买，保证所需材料有可靠有来源，做好物资准备工作。对现有施工设备进行检查，确保机械运转正常，严防各种机具设备事故的发生。混凝土外观质量缺陷修补所需物资及设备表见附件。七、具体修补方案在混凝土施工过程中，不论现场管理水平如何，混凝土结构的施工都不可能在非常理想的条件下进行，往往会由于种种原因造成混凝土外观质量缺陷，或者是结构型式的特殊，或者是气候条件的恶劣，或
8、者是施工方法、施工工艺的不规范等等，一般情况下，很容易在混凝土结构的浇筑过程中或刚刚施工完不久产生表面缺陷。混凝土结构的表面缺陷大致可以归纳为七个方面：表面颜色不均匀、表面脚印及不平整部分、蜂窝麻面、孔洞、露筋、表面破损、表观微裂纹，不管是哪一种表面缺陷，都会对混凝土结构的外观质量带来不利的影响。所以找到混凝土结构产生表面缺陷的内因，在施工中有针对性的采取治理措施，对既有的缺陷加以必要的修复处理，以提高结构的外观质量。另外根据我部实际施工情况，将桥面整体打磨列入本方案之中。1、表面颜色不均匀修补（包括表面锈蚀处理）影响混凝土表面颜色发生变化的原因很多，比如原材料的种类、施工配合比、混凝土的养护
9、条件、混凝土的振捣情况、脱模剂的使用情况、模板的表面结构、模板的吸附性能等，都会使混凝土表面颜色发生能够变化，混凝土结构表面的锈迹也是常见影响混凝土颜色的一个因素。对于颜色不均匀的混凝土表面首先用高压水冲洗混凝土表面，如粘附有隔离剂、尘埃或其它不洁物，则应用尼龙织布擦洗干净。紧接着用重量比1：3.5至1：5的黑、白水泥组成的水泥稠浆，将混凝土全面披刮一遍，待面干发白时，用棉纱头擦除全部浮灰。再遵循上述方法进行两遍补浆，待达到干凝状态后，再对补浆而作第一次打磨，打磨后洒水养生。完成后的第二天，甚至第三天，再次重复上述程序方法对补浆面进行第二次、第三次补浆、磨平、擦灰，最后继续保养维护。2、表面脚
10、印及不平整部分修补该现象是由于施工时未能及时抹压而引起的，对结构无重大影响，为表观质量问题。修补前，先将突出混凝土表面的部分凿平，将低凹部分凿毛并清洗干净，待清洗处无明水时，趁润湿状态时，采用与混凝土同配比的无石子砂浆进行修补，修补后应注意养护。3、蜂窝麻面修补产生蜂窝麻面原因可能是混凝土拌和料中细料不够；振捣不充分;施工中在模板接缝处或在连接螺栓孔处漏浆。孔洞一般是由钢筋骨架密集，混凝土坍落度小，振捣不充分造成的混凝土结构中有较大的孔洞，钢筋局部或全部裸露。修补措施是在混凝土面上用粉笔圈划出不规则的蜂麻实际面积，并沿其周边外延2-3cm列为修饰范围。使用小型锤斧工具，把修饰范围内的表皮碎剔掉
11、，剔深23CnI（至少削掉水泥皮），并挖除蜂麻部分的表面浮浆。浇水湿润后进行打磨，最后对局部或连同大面范围，采用1：3.5至1：5的黑、白水泥干灰，干擦一遍。对于孔洞，要凿去孔洞处薄弱松散部分及突出骨料颗粒，用钢丝刷或压力水洗刷干净，支模后可用粒径1020mm细石混凝土（比原混凝土标号高一级）仔细填塞捣实；当清除困难时，可用空压机排除残渣余料，表面抹砂浆或浇筑混凝土封闭后，再采用L3.5-1：5的黑、白水泥干灰，干擦一遍。4、跑模、鼓肚修补先将鼓肚部分的混凝土面用风镐或钢钎逐层打凿修剔再采用蜂窝麻面的修补方式进行修补。5、露筋修补混凝土结构表面露筋主要是因为钢筋绑扎不牢，或保护层垫块安置不规范
12、,在混凝土浇筑过程中钢筋移位，有时候是在混凝土浇筑完成后才发现钢筋位置放得不对，致使混凝土结构表面至少一个面的钢筋保护层厚度不够，甚至完全没有了保护层。表面露筋的另一个方面是因为混凝土漏振导致严重蜂窝，钢筋暴露在外。修补措施是用钢丝刷或压力水冲洗干净后，在表面抹1：2水泥砂浆，使露筋部分充满，再予抹平，并保证保护层厚度。对于较深露筋，凿去薄弱混凝土和突出骨料颗粒，洗刷干净后，用比原标号高一级的细石混凝土填塞并压实。6、表面破损修补在承台、梁、柱、墙体直（圆）角处,混凝土局部掉落,不规整,棱角有缺陷等。修补措施是缺棱掉角较小时,用钢丝刷刷该处,清水冲刷充分湿润后，用1:2的水泥砂浆抹补齐正。对较
13、大缺角，将不实的混凝土凿除,用水冲刷干净湿透,然后支模用高一等级的细石混凝土补好,并加强养护。7、表观微裂纹修补混凝土结构表面的裂缝成因很多，主要有四种，第一种是刚刚浇筑完成的混凝土结构表面水分蒸发变干而引起；第二种是因为混凝土结构硬化时水化热使混凝土结构产生内外温差而引起。混凝土在硬化过程中，会释放大量的水化热，使混凝土结构内部温度不断上升，在大体积混凝土结构中，水化热使温度上升更加明显，在混凝土表面与内部之间形成很高的温度差，表层混凝土收缩时受到阻碍,混凝土结构将受拉，一旦超过混凝土结构的应变能力，将产生裂缝。这类裂缝通常不连续，且很少发展到边缘，一般呈对角斜线状，长度不超过30cm,但较
14、严重时，裂缝之间也会相互贯通。第三种是较深层的混凝土结构，在上层混凝土浇筑的过程中，会在自重作用下不断沉降。当混凝土开始初凝但未终凝前，如果遇到钢筋或者模板的连接螺栓等东西时，这种沉降受到阻挠会立即产生裂缝。特别是当模板表面不平整，或脱模剂涂刷不均匀时，模板的摩擦力阻止这种沉降，会在结构的垂直表面产生裂缝。第四种是碱骨料反应也会使混凝土结构产生开裂。由于硅酸盐水泥中含有碱性金属成份（钠和钾），因此，混凝土内孔隙的液体中氢氧根离子的含量较高，这种高碱溶液能和某些骨料中的活性二氧化硅发生反应,生成碱硅胶，碱硅胶吸水水分膨胀后产生的膨胀力使混凝土结构开裂。修补措施是对于浅层裂缝的修补，可用水清洗，干
15、燥后用环氧浆液灌缝或表面涂刷封闭；裂缝开张较大时，沿纵裂缝凿八字凹槽，洗净后用1：2水泥砂浆抹补或干后用环氧胶泥嵌补，应据裂缝宽度采用水泥压力灌浆或化学注浆（环氧浆液、甲凝、丙凝等）方法，进行裂缝修补或表面封闭与注浆同时使用。8、混凝土面整体打磨准备工作清理表面灰渣杂物；面层四周作出挡水堰，高约30mm,以防打磨出的浆体污染梁体（自拌砂浆）；将表面两侧的泄水管接上塑料套管，使浆体顺套管流出。测量放线测量梁高，最高点，最低点，允许偏差一5一+10mmo对于超差大于一5mm的梁，需用聚合物砂浆进行修补。超差大于1020Innl的梁，直接用水磨石机进行打磨，直至梁高及平整度合格为止。超差在20mm以上用角磨机切除超高部分，再用水磨石机打磨。施工前先定出梁面中心线，向左右两侧量出边线，定出梁面最高点；再从梁面中心线向左右两侧量边线，定出梁面最低点。梁面打磨区域图163003、梁面低洼处修补应用聚合物砂浆补平，工序为基面凿毛，清扫并用水冲洗干净，采用干粉砂浆和PM-R-60乳化剂作为拌合用聚合物胶按一定比例拌制，根据梁面测设限定标高涂抹于低洼处，覆盖并加强养护。若温度高于15,厚度大于3Cnl的局部
