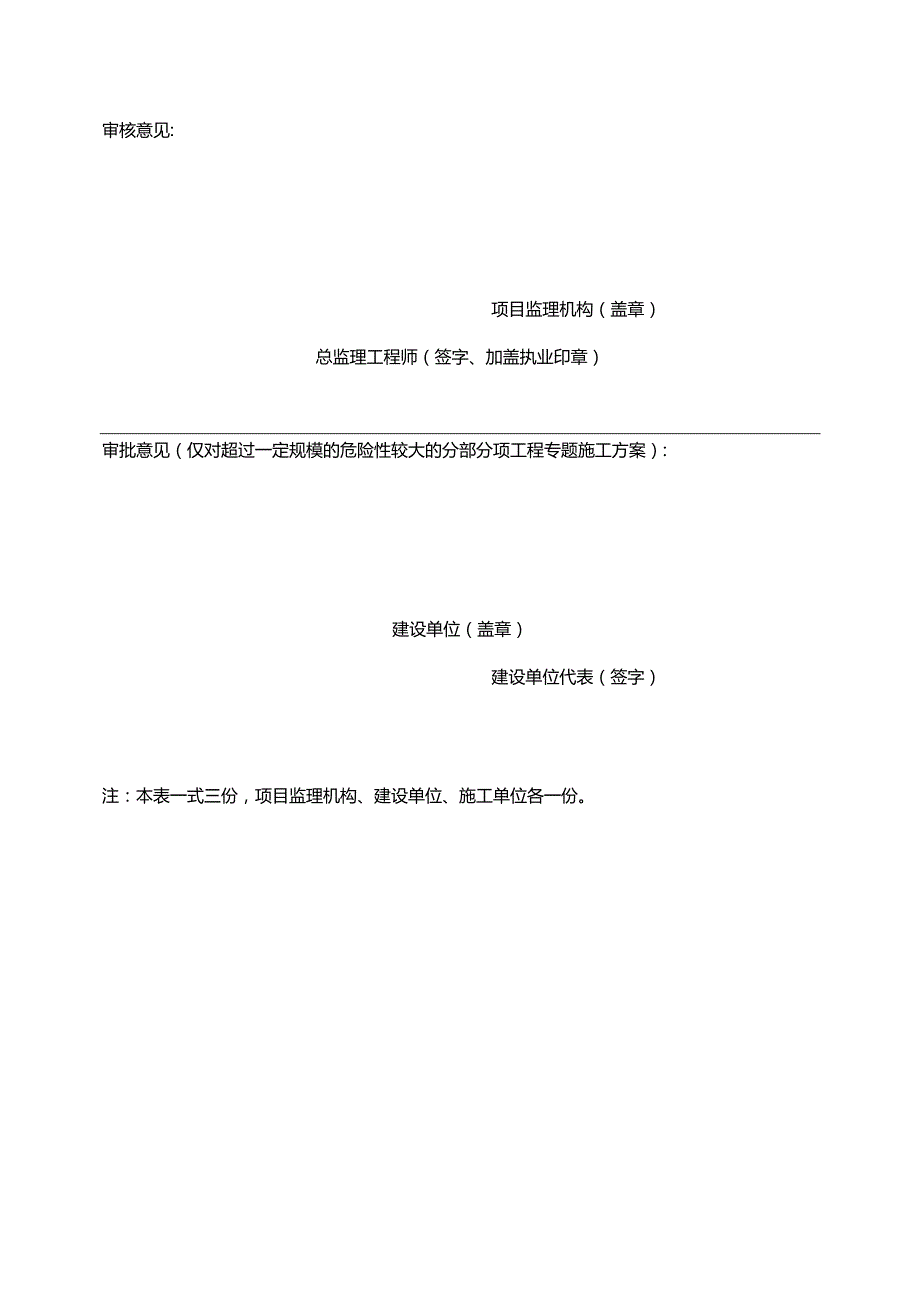

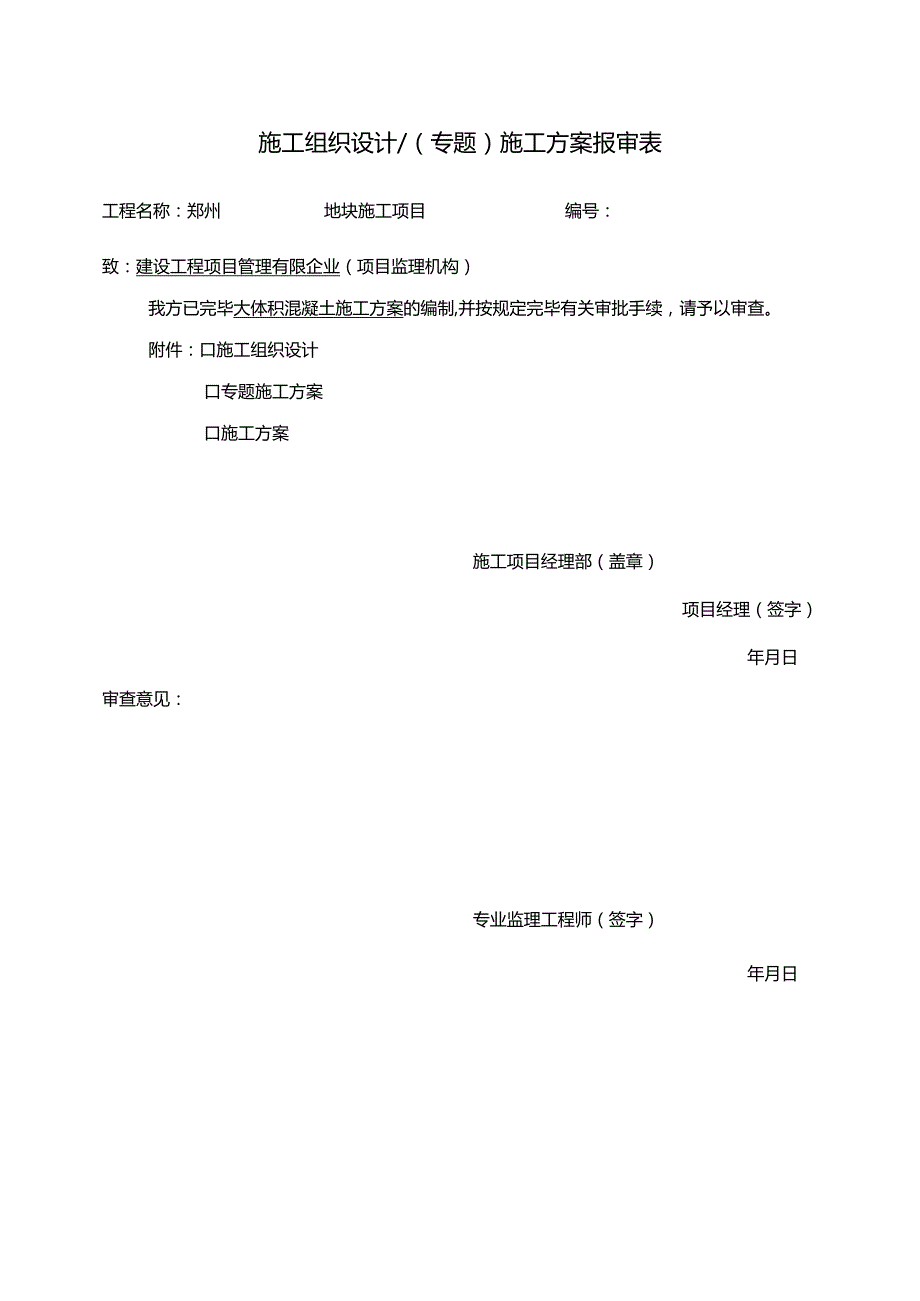

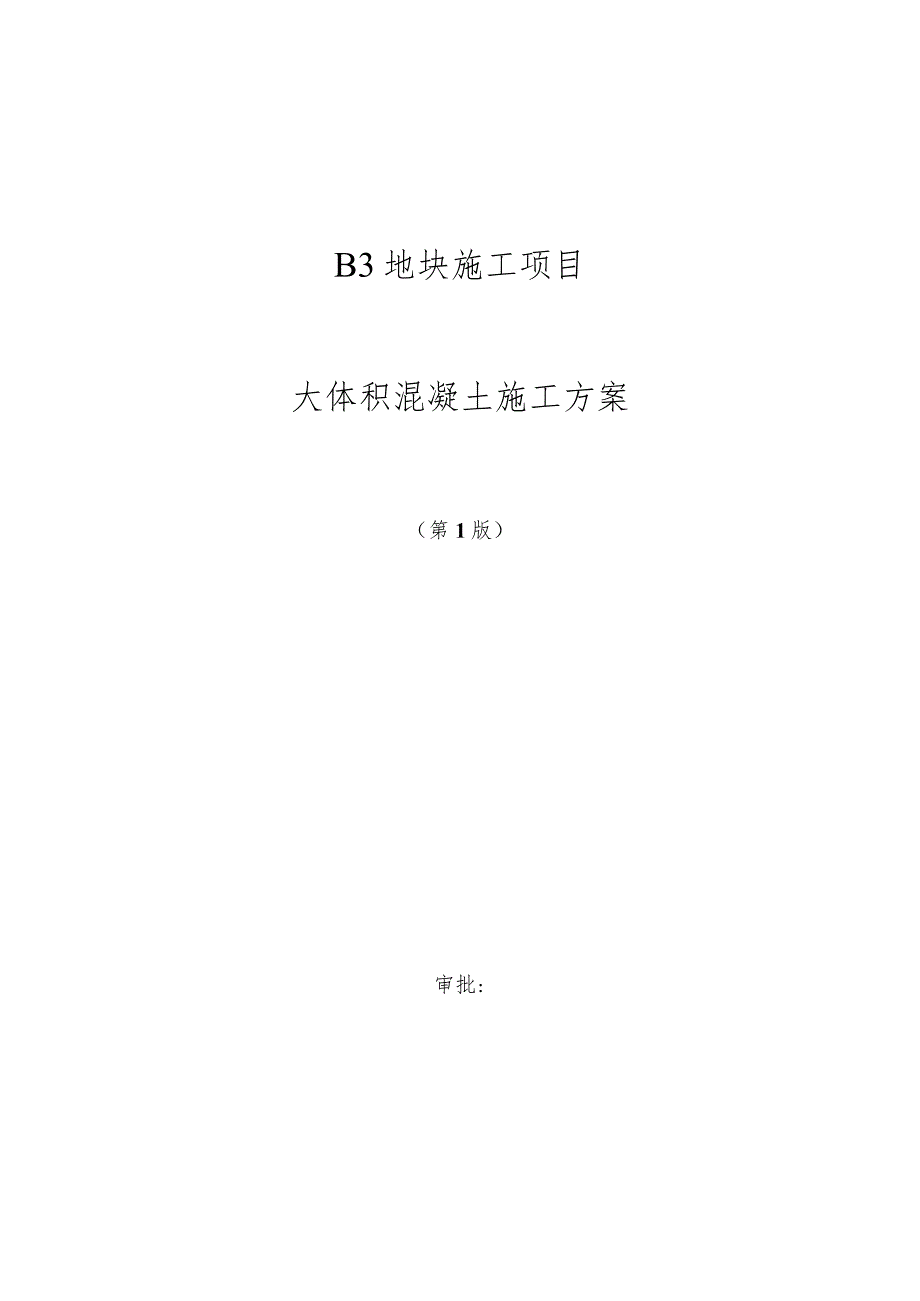

1、施工组织设计/（专题）施工方案报审表工程名称：郑州地块施工项目编号：致：建设工程项目管理有限企业（项目监理机构）我方已完毕大体积混凝土施工方案的编制,并按规定完毕有关审批手续，请予以审查。附件：口施工组织设计口专题施工方案口施工方案施工项目经理部（盖章）项目经理（签字）年月日审查意见：专业监理工程师（签字）年月日审核意见:项目监理机构（盖章）总监理工程师（签字、加盖执业印章）审批意见（仅对超过一定规模的危险性较大的分部分项工程专题施工方案）:建设单位（盖章）建设单位代表（签字）注：本表一式三份，项目监理机构、建设单位、施工单位各一份。B3地块施工项目大体积混凝土施工方案（第1版）审批:中国建筑
2、第五工程局有限企业2023年10月一、编制阐明1二、编制根据1三、工程概况2四、施工布署34. 1施工准备34.2施工次序5五、重要施工措施65. 1混凝土浇筑65. 2混凝土振捣75. 3混凝土表面处理105. 4混凝土养护105.5混凝土测温监控11六、质量保证措施146. 1质量原则146.2质量管理156. 3成品保护18七、安全文明施工187. 1安全施工188. 2文明施工20八、应急措施208.1 混凝土供应及输送设备故障出现后的应急208.2 施工用电的应急措施21附件：大体积混凝土水化热计算书1#、2#、3#、4#楼测温点平面布置图一、编制阐明本施工方案意在为地块施工项目主楼
3、筏板基础大体积混凝土施工提供较完整的技术指导文献，便于对施工流程和施工质量控制，优质、迅速、高效的完毕大体积混凝土施工任务，并为业主、监理对该工程的施工措施、质量、工程进度等各方面的详细理解提供根据。二、编制根据1、业主提供的地块施工项目的施工图纸；2、中国建筑工程局企业内部的企业原则及操作工艺；3、大体积混凝土施工规范(GB50496-2023)4、一般混凝土配合比设计规程(JGJ55-2023)5、混凝土泵送施工技术规程(JGJ/TlO-2023)6、混凝土质量控制原则(GB50164-2023)7、混凝土构造工程施工规范(GB50666-2023)8、混凝土构造工程施工质量验收规范(GB
4、50204-2023)9、大体积混凝土温度测控技术规范(GB/T51028-2023)10、建筑施工手册(第五版)三、工程概况地块施工项目位于,总建筑面积166177.96平方米，项目业态包括：公寓、商业等。序号项目内容1工程名称块施工项目2工程位置3建设单位有限企业4监理单位程项目管理有限企业5总包单位工程局有限企业6设计单位限企业（民建）人防工程设计研究院（人防）7勘察单位院有限企业8工程构成包括4栋高层公寓、商业及整体3层地下车库，建筑面积为166177.96平方米，人防位于地下3层。9构造形式地下构造：地下室为剪力墙构造，地库为框架构造；地上构造：塔楼为剪力墙构造，裙房为框架构造。10
5、建筑总高度113.3m、112.5m11总层数/原则层层数地上33层、31层；地下3层。12原则层层高3.6m、3.35m13非原则层层高5.6m、5.0mx3.8m、3.Am14平面形状矩形四、施工布署4.1 施工准备4.1.1 技术准备1、主楼筏板大体积混凝土施工前，参与施工日勺技术、生产、质量及其他管理人员需要认真学习施工图纸、规范和原则，理解施工程序、施工次序、质量原则。明确大体积混凝土施工对材料、施工工艺、温度监控、养护等方面的规定。2、根据设计图纸、规范和原则规定，编制施工专题方案，经审批后实行。委托具有对应资质的试验室进行混凝土配合比的设计，配合比除了满足设计规定的强度等级、抗渗
6、等级、最大水灰比、最小水泥用量等及满足现场泵送条件外，还应尽量减少混凝土的干缩与温度收缩。3、大体积混凝土施工前，由专业工长根据施工图纸和现行的国家规范规定结合本工程的实际状况对施工班组进行书面交底。交底内容包括：施工次序、施工工艺、温度测控布置、养护规定等做法和质量原则等。并通过现场技术负责人日勺审核后严格执行。4、为了保证工程质量，施工前应保证每道工序验收合格后才能进行下道工序施工，并办理好质量验罢手续。4L2现场准备1、按施工总平面图规定，布置地泵、天泵场地，合理安排泵管走向、混凝土罐车供应路线等。2、筏板大体积混凝土施工前，应将筏板中积水、杂物等清除。3、施工环境气温条件：施工时应提前
7、注意天气状况，防止雨天施工。4.L3人员准备1、劳动力需用计划：序号工种名称人数备注1泵车操作工62X403混凝土试验员14混凝土测温员15钢筋监护36模板监护37现场指挥28电工值班19混凝土养护工22、根据工程量和工期组织好劳动力的入场数量，及时做好入场前的三级教育工作，按项目部管理规定进行入场后的操作人员安全技术交底。4.1. 4材料准备1、对于筏板基础混凝土施工所需材料物资，棉毡、塑料薄膜及电子测温仪提前采购进场，商品混凝土根据现场实际状况及时调度，保证每台混凝土输送泵配置日勺混凝土罐车不少于3辆，并至少满足现场持续浇筑。混凝土浇筑开盘阶段尽量避开早中晚上下班高峰期。2、水泥、砂、石、
8、外加剂、粉煤灰等材料质量及配合比设计试验委托商品混凝土企业控制，充足运用我企业在混凝土方面日勺技术优势，指导混凝土配合比，提高混凝土坑裂性能。4.1 .5机具及设备准备1、本工程大体积混凝土体积大、用量多，规定持续施工，需保证大体积混凝土的整体性和施工质量。本工程使用商品混凝土，并配用混凝土搅拌运送车和泵车进行输送。主楼筏板混凝土施工配置2台地泵和2台天泵，混凝土振捣棒4套（另2套备用），括尺等设备，配置125混凝土输送管及拐弯角度的短管，布置混凝土布料机。养护过程需要配置磨光机等机具。2、多种机械设备进场后，项目物资设备部必须对多种机械设备进行检查验收，合格后方可投入使用，机械设备进场必须进
9、行及时登记，建立机械设备台帐，随时对机械设备进行检查、维护、保养，保证使用时处在良好状态。3、现场放置放电机（50OkW）一台，以应对突发停电状况。4.2 施工次序根据本工程筏板基础设计规定以及现场生产能力等实际状况，确定如下施工程序：主楼筏板基础混凝土施工工艺流程：施工准备一清理模板（钢筋加工安装完毕）一埋设测温装置一确定混凝土配合比一混凝土搅拌一混凝土运送混凝土浇筑（斜面分层）、试块制作一混凝土振捣一混凝土养护一测温。五、重要施工措施5.1混凝土浇筑1、浇筑方式：采用“推移式分层持续浇筑施工法”即：结合泵送的特点，将按一定厚度分层的由上往下、由远到近逐层沿碑流淌方向推移的浇筑措施，碎的浇筑
10、厚度为每层50Onlnb流淌推移向同一方向，倾斜度为10度为宜，严禁设置施工缝。2、浇筑次序：主主楼筏板若无后浇带由一侧向另一侧进行浇筑，若存在后浇带由两侧向后浇带方向浇筑；电梯井部位基坑、集水坑吊模采用盘螺压重，沿着四面转圈分层浇筑，防止模板位移。整体浇筑原则：宜从低处开始，沿长边方向自一端向另一端进行；电梯井基坑分三次浇筑，防止吊模位移。浇筑次序以3#楼示意:3#楼浇筑平面次序及泵车位置示意图3、若采用地泵浇筑，输送管接至施工面上时，输送水平管每隔一定距离用支架、台垫等固定，防止泵管日勺震动影响底板钢筋。水平管道末端配用软管，以利于混凝土的浇筑。泵管采用一次接长到最远处，边浇边拆的方式浇筑
11、混凝土。4、布料机下单独搭设钢管架，并在布料机支撑脚下铺设跳板。5. 2混凝土振捣1、每台输送泵配置4台50mm插入式振捣器，2台布置在卸料点，2台布置在斜坡底口，以加强振捣质量，防止漏振；同步对混凝土进行二次振捣，即在浇筑上层混凝土时先将振捣器插入下层混凝土内，对下层混凝土均匀振捣一次后，立即浇筑上层混凝土,在振捣上层混凝土时，将振动棒插入下层混凝土50mm深振捣以加强交界面日勺混凝土密实度。自秋A巨也的注京育田2、舲浇筑时，应严格控制混凝土的下料厚度。每层的浇筑厚度不超过500mm,并配置长木杆、手电筒等工具进行检查。分层浇筑时，振捣时间以视混凝土表面泛出灰浆并不下沉为准，振动棒的移动距离
12、不超过50Cnb振动器距离模板不不小于18cm。电梯井、积水井处的混凝土，在下料时要两侧对称同步下料，防止模板偏移。较大的预埋件，要留出气孔，施工时要保证埋件下口的混凝土密实。3、由于泵送碎塌落度大，碎斜坡摊铺较长，故柱振捣由坡脚和坡顶同步向坡中振捣，於的振捣要做到“快插慢拔”。快插是为了防止先将表面硅振实而与下面硅发生分层、离析现象；慢拔是为了使碎能填满振动棒抽出时所导致的空洞。4、舲分层浇筑时，采用棒式振动棒，按梅花型插点，直上直下，快插慢拔，在振捣上一层时，应插入下一层5cm左右，以消除两层之间的接缝。每一插点掌握好振捣时间，过短不适宜捣实，过长也许引起硅产生离析现象，一般每点振捣时间为
13、1015S,但应视其表面呈水平不再明显下沉、不再出现气泡、表面泛出灰浆为准。5、对浇筑后的舲，在振动界线此前予以二次振捣，能排除混凝土因泌水在粗骨料、水平钢筋下部形成的水分和空隙，提高跄与钢筋的握裹力，从而提高抗裂性。6、钢筋密集处规定多次振捣，保证该处混凝土密实到位，注意不要一次振捣时间过长，防止局部混凝土过振离析。在预埋件和钢筋交错密集区域，需用粗钢筋棒辅以人工插捣。对于柱墙插筋的部位，亦必须遵照上述原则，保证其位置对的，在建浇筑完毕后，应及时复核轴线，若有异常，应在舲初凝之前及时校正；7、底板构造板面上翻起墙体段以及板面粗钢筋，都是轻易在振捣后、初凝前轻易出现初期沉缩裂缝的部位，必须通过
14、控制补充下料和二次振捣予以消除；(1)凡板面上有墙体“吊脚模板”部位，应控制下料，在板浇平振实后，稍作停歇，再浇板面上“吊脚模板”内的墙体，浇筑墙体并振捣之后，不得再插捣“吊脚模板”附近墙体，必要时可用木槌适度敲打“吊脚模板”外侧，使也许存在时沉缩裂缝闭合；(2)有埋管部位及表面有粗大钢筋部位，振捣之后、初凝之前易在舲表面出现沉缩裂缝，应及时用磨光机或人工压抹予以消除；(3)硅表面水分散失，靠近初凝时会在表面形成不规则裂缝，应及时用磨光机或人工压抹予以消除。处理之后，应防止水分继续蒸发使校表面干缩，应及时进行蓄湿养护。8、舲板面标高控制采用每隔2m设标筋找平，浇筑工程中辅以水准仪抄平校核;9、
