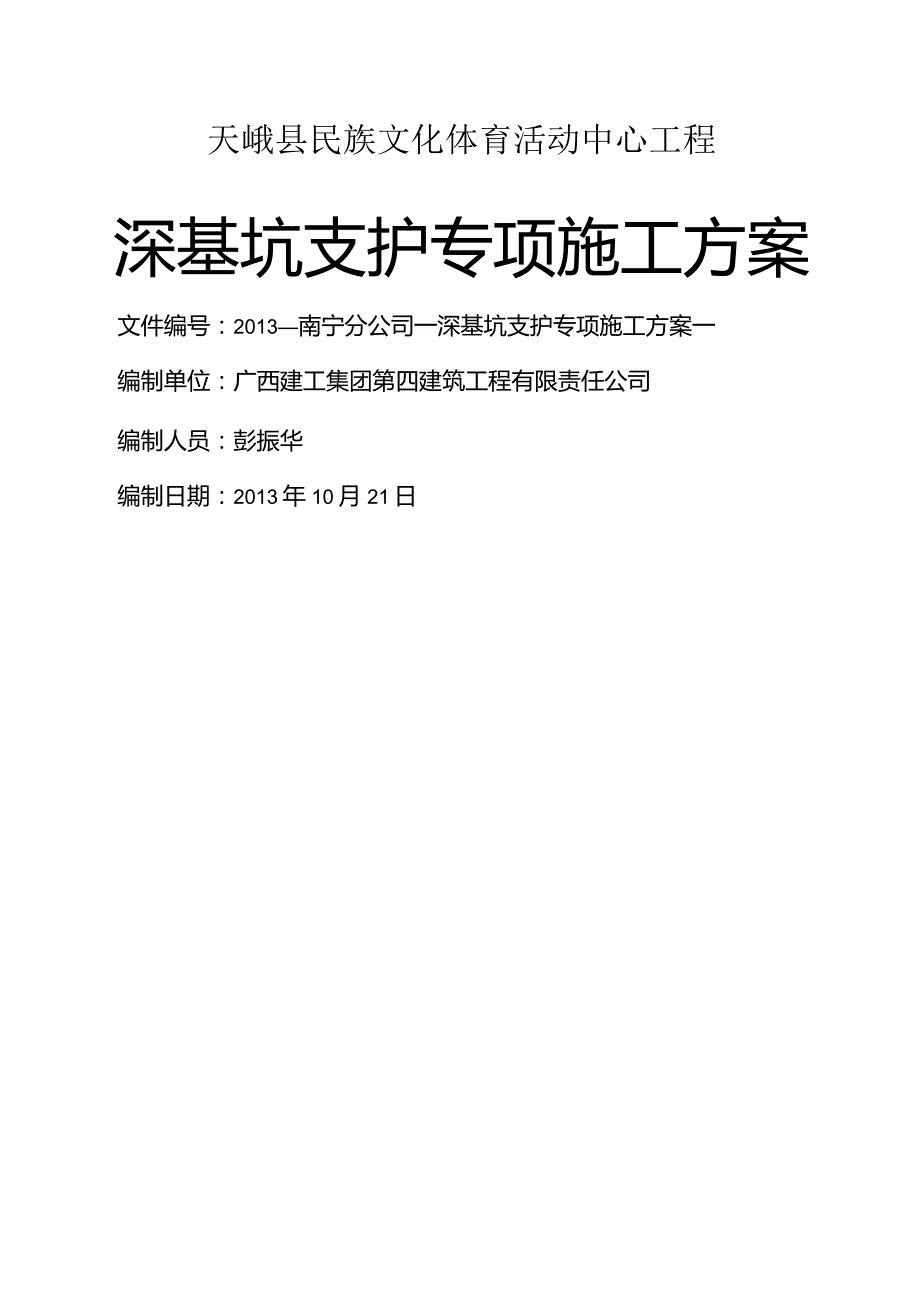

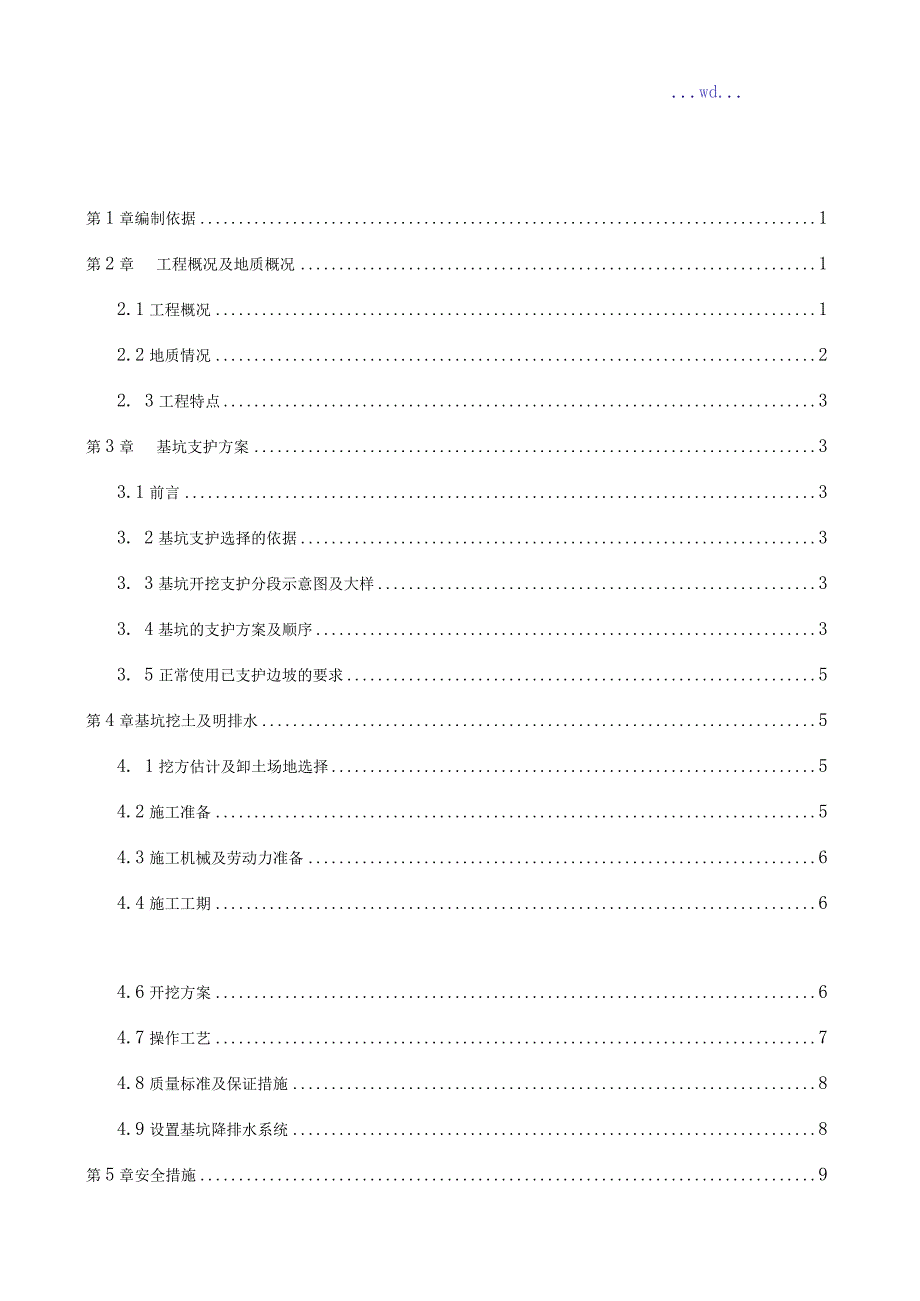

1、天峨县民族文化体育活动中心工程深基坑支护专项施工方案文件编号：2013南宁分公司一深基坑支护专项施工方案一编制单位：广西建工集团第四建筑工程有限责任公司编制人员：彭振华编制日期：2013年10月21日.wd.第1章编制依据1第2章工程概况及地质概况12.1工程概况12.2地质情况22. 3工程特点3第3章基坑支护方案33.1前言33. 2基坑支护选择的依据33. 3基坑开挖支护分段示意图及大样33. 4基坑的支护方案及顺序33. 5正常使用已支护边坡的要求5第4章基坑挖土及明排水54. 1挖方估计及卸土场地选择54.2施工准备54.3施工机械及劳动力准备64.4施工工期64.6开挖方案64.7

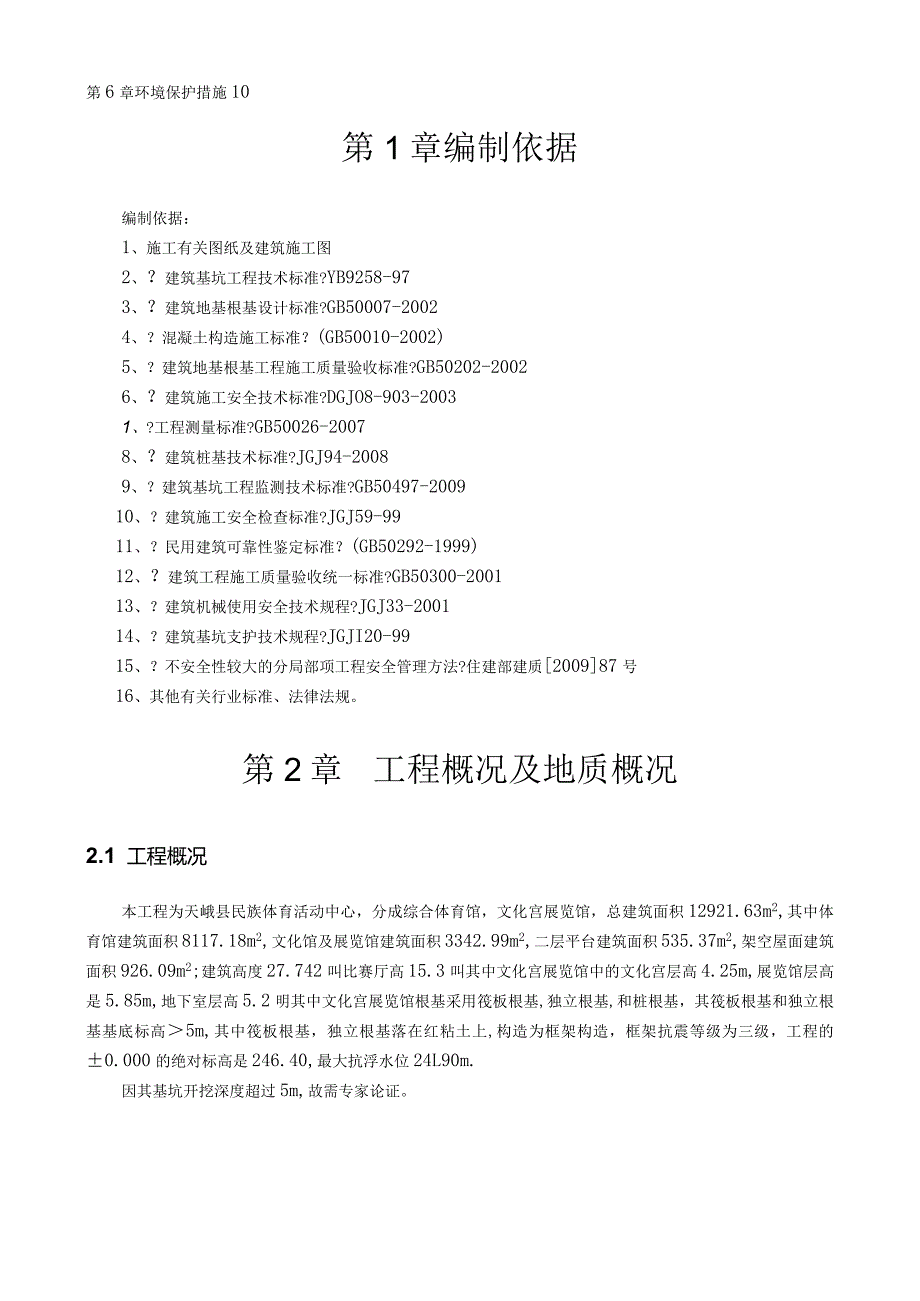

2、操作工艺74.8质量标准及保证措施84.9设置基坑降排水系统8第5章安全措施9第6章环境保护措施10第1章编制依据编制依据：1、施工有关图纸及建筑施工图2、？建筑基坑工程技术标准?YB9258-973、？建筑地基根基设计标准?GB50007-20024、？混凝土构造施工标准？(GB50010-2002)5、？建筑地基根基工程施工质量验收标准?GB50202-20026、？建筑施工安全技术标准?DGJO8-903-20031、?工程测量标准?GB50026-20078、？建筑桩基技术标准?JGJ94-20089、？建筑基坑工程监测技术标准?GB50497-200910、？建筑施工安全检查标准?J
3、GJ59-9911、？民用建筑可靠性鉴定标准？(GB50292-1999)12、？建筑工程施工质量验收统一标准?GB50300-200113、？建筑机械使用安全技术规程?JGJ33-200114、？建筑基坑支护技术规程?JGJI20-9915、？不安全性较大的分局部项工程安全管理方法?住建部建质200987号16、其他有关行业标准、法律法规。第2章工程概况及地质概况2.1 工程概况本工程为天峨县民族体育活动中心，分成综合体育馆，文化宫展览馆，总建筑面积12921.63m2,其中体育馆建筑面积8117.18m2,文化馆及展览馆建筑面积3342.99m2,二层平台建筑面积535.37m2,架空屋面
4、建筑面积926.09m2;建筑高度27.742叫比赛厅高15.3叫其中文化宫展览馆中的文化宫层高4.25m,展览馆层高是5.85m,地下室层高5.2明其中文化宫展览馆根基采用筏板根基,独立根基,和桩根基，其筏板根基和独立根基基底标高5m,其中筏板根基，独立根基落在红粘土上,构造为框架构造，框架抗震等级为三级，工程的0.000的绝对标高是246.40,最大抗浮水位24L90m.因其基坑开挖深度超过5m,故需专家论证。2.2 地质情况1、场地地质特征根据广西通能岩土工程公司编制的天峨县民族文化体育活动中心工程地质勘察报告,基坑开挖影响范围内土层分布如下：1层：素填土：杂色，稍湿，松散，由挖山堆填而
5、成，主要成分为粘性土和碎石、块石，全场地分布。2层淤泥质土：黑褐，褐黄，湿很湿，流塑软可塑，以粘性土为主，局部为粉质粘土，含有机质、腐蚀质，有腥臭味。为水塘、水田、水沟、岩溶漏斗沉(堆)积。松软，高压缩性，分布于地下室西南角。3层红粘土L黄、黄褐色，硬塑坚硬状态，质较纯，切面光滑，有光泽，韧性高,干强度高，无摇振反响，局部混杂硅质碎石和铁锅质结核。成因多种，具残积、坡积、甚至洪积的特点，全场地分布。4层红粘土2：黄褐、浅黄色，可塑硬塑状态，局部受淤泥影响呈黑褐色和软塑状态。质较纯，切面光滑，稍有光泽，韧性高，干强度中等，无摇振反响。成因除第一层红粘土1外，还有受地表水体和人工耕作的影响，全场地
6、分布。5层下二叠系灰岩：灰，厚层状巨厚状，隐晶或微晶构造，质多数较纯，局部含遂石、石英质条带和结核或团块，含多量生物碎屑及方解石脉，全场地分布。2、地质论述(1)场地位于低中山岩溶峰丛区与红水河河谷较宽的丘陵交汇区。丘陵与低中山交汇带有永久性的上升泉、雨后冒水的季节性泉、充水竖井和低洼的洼池、宽而浅的谷地，泉水等地下水集中而成的细小溪流。场地原是小溪流穿过低地、水田、池塘、湿地区。后被就地开山挖高填低，把这片低地、水田、池塘填平。(2)区域和场地地质构造复杂，断层和构造节理发育，场地是对抗震不利地段。(3)场地岩土层有素填土、淤泥质土、红粘土1、红粘土2、下二叠系灰岩，但土层厚度变化大、岩土层
7、层底面几乎大于10%o场地地基非常复杂。是岩溶地基、土石混合地基、不均匀地基、软弱地基。(4)填土、一般不含水，在层底有微量上层滞水；土层有较大的地下水(潜水)对工程施工影响大；土层一般无水，仅在与土层接触附近，尤其与下伏灰岩有裂隙联系时(5)才也有不大的裂隙水，对工程影响不大。土层含水涌水很不规律，在洞隙发育段溶洞裂隙水丰富，对工程影响极大。(6)为减少地下开挖的深度和难度，基坑可按1:1放坡开挖根据以上所述，本工程所挖基底主要为上层滞水，且滞水面较高。在土层无水，所以本基坑无需采用井点降水，用明排方式即能解决，但下雨季顶峰，因降水多至使滞水多，故应设排水沟及集水井排水的设置。2.3工程特点
8、本工程基坑土方开挖量较大(约8000立方米)；土质局部较差等特点。结合现场实际情况，合理设计基坑护壁方案及基坑开挖方案，充分利用空间和时间而精心施工以到达节约成本和资源的目的极其重要。第3章基坑支护方案3.1 前言本基坑根据挖方深度及影响危害划分均属于二级基坑，根据相关法律法规的规定，深基坑支护应有专项施工方案，且须经审查后备案。应建设单位要求，根据本公司施工经历，特拟定初步方案仅作为参考。3.2 基坑支护选择的依据根据地质勘察报告、现场场地及施工图纸确定基坑开挖深度为6.4m,所以本工程基坑重要性安全等级为二级。重要性安全系数L2,基坑稳定性安全系数取1.3,支护构造荷载分项系数K=L25。
9、因：1、根据图纸结施21可知:2-3轴的桩位离基坑太近，开挖施工对桩位产生影响，不能满足图纸要求的基坑1:1的坡度要求。2、表层为回填土，局部有淤泥，雨季施工容易引起塌方，影响施工进度，存在安全隐患。3、基坑开挖超过2.5m必须采取支护措施的要求所以本工程文化宫展览馆局部中的深基坑西北面基坑支护系取型钢横挡板支护为宜，而其他三面按图纸的放坡1:13.3 基坑开挖支护分段示意图及大样3.4 基坑的支护方案及顺序1、根据基坑的地质、水位情况、图纸实际情况等确定采用型钢桩横档板支护。2、人员、材料、机械配备。(1)劳动组织劳动组织一般需要施工负责人、技术主管、安全员、质检员、领工、木工、测工、普工、
10、架子工等，具体可以根据现场实际情况、工程量大小、工期要求和行业定额要求而定。(2)设备及主要工具配备主要施工设备以及工具有打桩机器等。(3)材料主要材料消耗有型钢、定型钢模板3、施工布置(1)施工基坑平面布置图(2)基坑施工现场布置图见以上中3.3,包括基坑支护布置，人员作业位置。4、施工方法及工艺措施(1)型钢横档板支护施工方法a.沿挡土位置预先打入钢轨、工字钢或H型钢，间距1.5m,然后边挖方，边将3至6mm厚的挡土板塞进钢桩之间挡,并在横向挡板与型钢桩之间打上楔子，使横板与土体严密接触,如以以下列图：(2)施工工艺流程：沿挡土位置预先打入钢轨、工字钢或H型钢一基坑开挖f安装挡士板一基坑开
11、挖一安装挡土板(3)质量措施a.支护选用材料必须质量良好符合设计以及标准要求,保证支护刚度和强度。b.挡板背后必须填实，使挡板受力均匀。c.派专人检查支撑情况和土体开裂情况，发现问题及时处理。d.挖土期间，1 地面超载值。e.型钢打入时W f.支护的设计彳 30mmg.建设有效的月 h.建设开工前白 i.建设严格的EF超过设计支护构造时采用的于Ioomin,标高偏差不大于土型钢林横挡板支护俯视图型钢桩横挡板支护俯视图确保工程施工质量。j建设严格的“跟踪监测制度。k.建设严格的原材料、成本、半成品进场检验制度,不合格的产品马上清出现场，不得在现场存放。(4)安全文明措施1、现场文明施工要求a.材
12、料堆放整齐，不同规格的要分开堆放，界限清楚。b.施工机械放置合理、有序。c.及时清理现场内的杂物，不得乱堆放。2、安全及安全防护要求a.施工前对施工人员要做好安全培训和交底，严格执行安全操作规程，杜绝违规操作。b.四周做1.2m高临时围栏，并用密目网封闭，1米以内不得堆土堆料。夜间设灯光警示。c.非机电人员严禁擅自动用机电设备。d.机械设备耍专人管理，定期检修，不得带故障运转。e.配电线路按规定架设，配电箱要安装合理，符合规定。f各类电器设备必须带保护装置，防止漏电、触电事故。g.进入施工现场必须佩戴安全帽，作业时严禁打闹嬉戏。h.基坑开挖、支护等工序穿插施工时，要合理安排好各自的工作面。i.
13、特殊工种要特征上岗。3.5正常使用已支护边坡的要求1、严禁随意破坏坡面。2、准确掌握基坑边IOm范围内上、下水管线情况，对污水管线进展疏通，确保流水畅通,防止破坏上水管线，杜绝边坡内部出现涌水现象。3、注意坡顶和坡脚的防水、排水工作，各种施工及生活用水和雨水不能直接排放到基坑边IOm范围内未硬化的地面，以免地表水进入坡面。坡顶和坡脚的积水及时排走，严禁坡脚长期被水浸泡。4、坡顶2m范围内不得堆积材料和通行大型载重车，重型吊车的支脚支撑点必须在坡顶4m以外。第4章基坑挖土及明排水4.1 挖方估计及卸土场地选择根据根基图确定本方案后，估计基坑平均开挖土表下6.4m,整个工程估计挖土方略在4000立
14、方米左右。根据现场土方平衡，地下室所挖土方基本为多余，卸土地点选择在IOKM以内。4.2 施工准备1、作业条件：挖方区域内所有地下、地上障碍物去除和处理完毕，如地上高压线路进展搬迁。2、制定好现场场地平整、基坑开挖施工方案，根据以上基坑土方开挖图，确定开挖线路、基底标高、边坡坡度、排水沟、集水井位置及土方堆施地点。3、完成测量控制网的设置，并应引测到挖方区外，以防开挖过程中破坏。包括控制基线、轴线和水准基点。场地平整进展方格网布置和标高测设；进展土方工程的定位放线，并经检查复核无误后，作为挖方施工控制的依据。4、在施工区域内做好临时性排水设施，场地向排水沟方向做成不小于0.2%坡度，使场地不积
15、水。并在坡顶由支护单位设置截水沟、排洪沟及集水井。5. 土方开挖在夜间施工时，应合理安排工序，防止错挖或超挖。应根据需要设置照明设施，在不安全地段应设警示标志。6、完成必需的临时设施。包括生产设施及生活设施以及机械进出和土方运输道路、临时供水电线路等。7、机械设备运进现场，进展维护检查、试运转，使之处于良好工作状态4.3 施工机械及劳动力准备本工程方案使用机械有：1.5方反铲挖土机：2台03方反铲挖土机1台：4?载重汽车：4台30m3载重汽车：4台100潜水泵：2台本工程方案使用劳动力有：边坡支护：15人清土方：10人4.4 施工工期施工工期为28天，即2013年10月20日至2013年11月20日4.5 开挖线路分二次开挖，均从西北方向平行向东南方向退挖。4.6 开挖方案1、本基坑土方采用分层开挖法，为配合基坑支护施工及受反铲挖土机深度影响分二层挖O2、先用1台1.5方反铲挖土机将第一阶土从地下室和筏板位置向东南方
