《机场施工技术及检测要求.docx》由会员分享，可在线阅读，更多相关《机场施工技术及检测要求.docx（64页珍藏版）》请在第壹文秘上搜索。

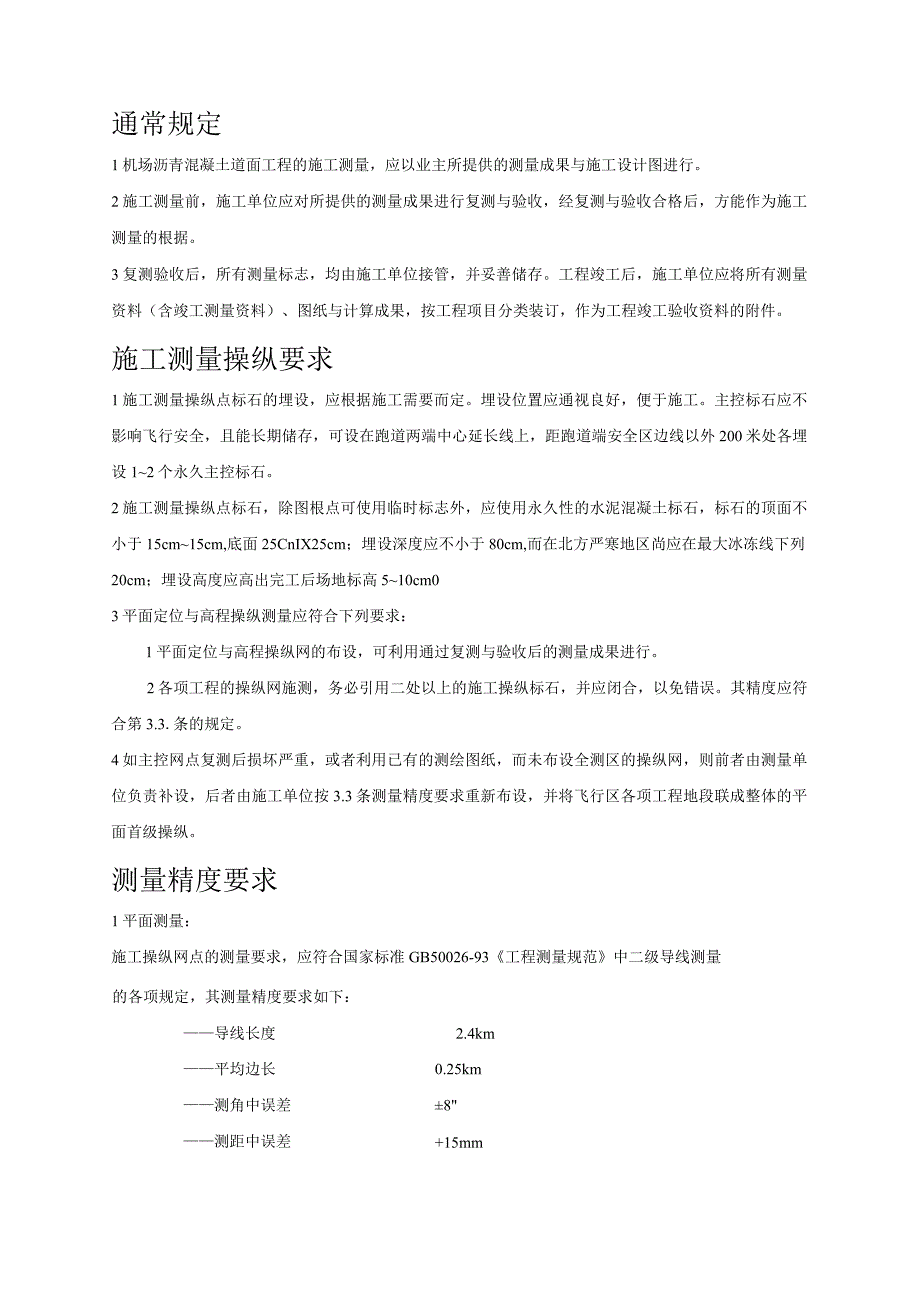

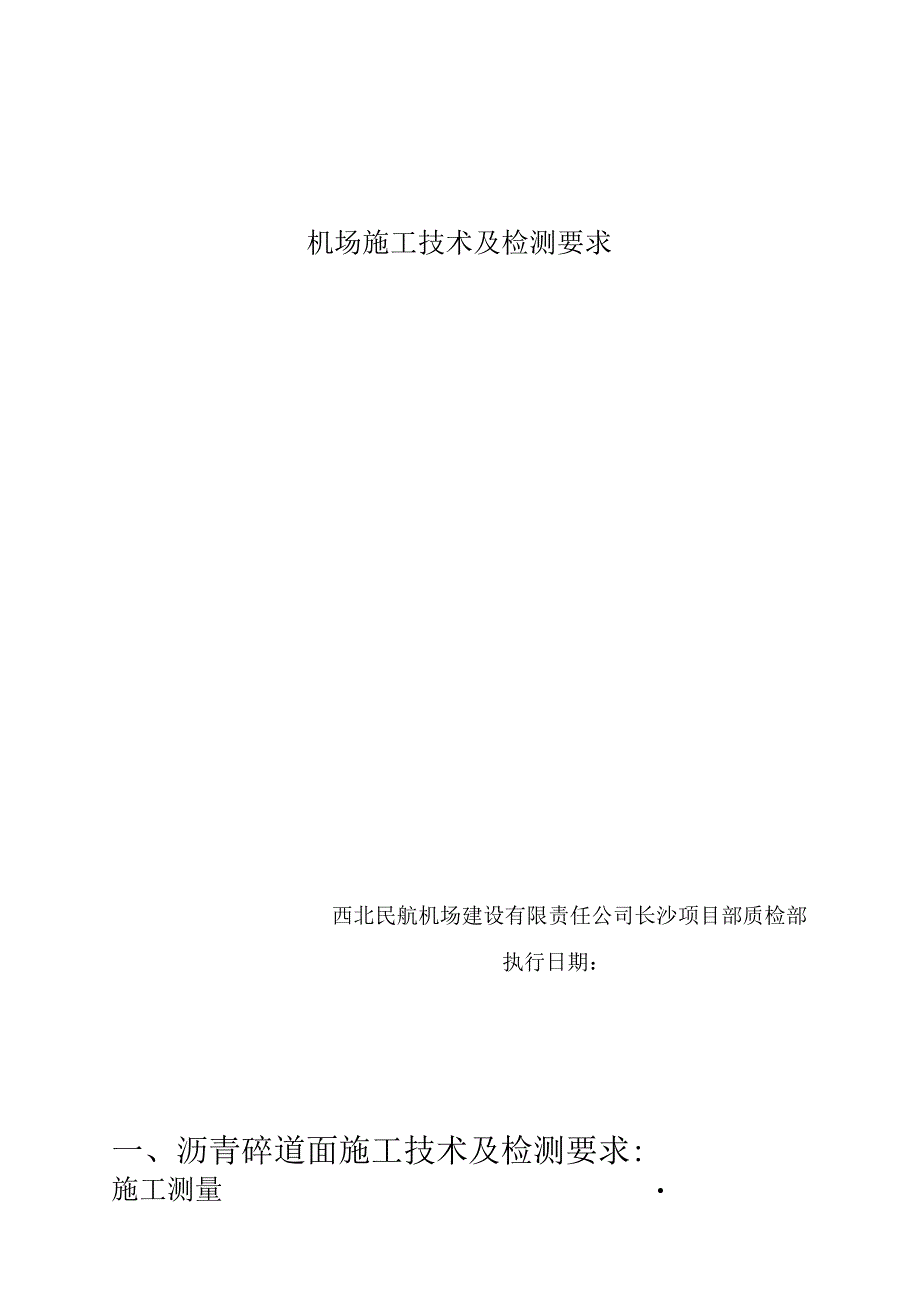

1、机场施工技术及检测要求西北民航机场建设有限责任公司长沙项目部质检部执行日期：一、沥青碎道面施工技术及检测要求:施工测量通常规定1机场沥青混凝土道面工程的施工测量，应以业主所提供的测量成果与施工设计图进行。2施工测量前，施工单位应对所提供的测量成果进行复测与验收，经复测与验收合格后，方能作为施工测量的根据。3复测验收后，所有测量标志，均由施工单位接管，并妥善储存。工程竣工后，施工单位应将所有测量资料（含竣工测量资料）、图纸与计算成果，按工程项目分类装订，作为工程竣工验收资料的附件。施工测量操纵要求1施工测量操纵点标石的埋设，应根据施工需要而定。埋设位置应通视良好，便于施工。主控标石应不影响飞行安
2、全，且能长期储存，可设在跑道两端中心延长线上，距跑道端安全区边线以外200米处各埋设12个永久主控标石。2施工测量操纵点标石，除图根点可使用临时标志外，应使用永久性的水泥混凝土标石，标石的顶面不小于15cm15cm,底面25CnIX25cm；埋设深度应不小于80cm,而在北方严寒地区尚应在最大冰冻线下列20cm；埋设高度应高出完工后场地标高510cm03平面定位与高程操纵测量应符合下列要求：1平面定位与高程操纵网的布设，可利用通过复测与验收后的测量成果进行。2各项工程的操纵网施测，务必引用二处以上的施工操纵标石，并应闭合，以免错误。其精度应符合第3.3.条的规定。4如主控网点复测后损坏严重，或
3、者利用已有的测绘图纸，而未布设全测区的操纵网，则前者由测量单位负责补设，后者由施工单位按3.3条测量精度要求重新布设，并将飞行区各项工程地段联成整体的平面首级操纵。测量精度要求1平面测量：施工操纵网点的测量要求，应符合国家标准GB50026-93工程测量规范中二级导线测量的各项规定，其测量精度要求如下：导线长度2.4km平均边长0.25km测角中误差8测距中误差+15mm方位角闭合差16Jn（n为测站数）相对闭合差1/10000施工放线定位测量的要求，应符合国家标准GB50026-93工程测量规范中三级导线测量的各项规定，其测量精度要求如下：导线长度1.2km平均边长0.10km测角中误差12

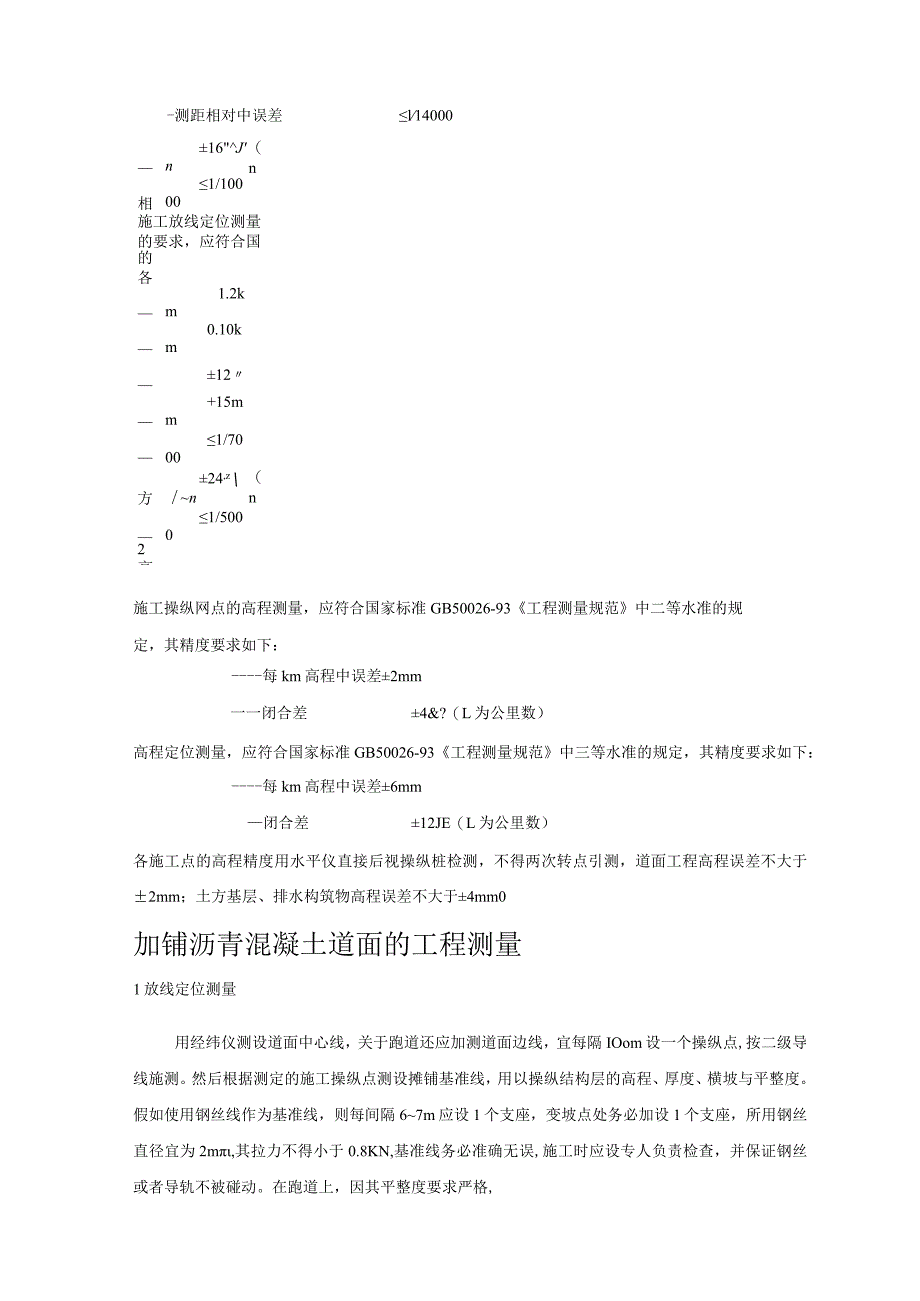

4、测距中误差+15mm测距相对中误差1/7000方位角闭合差24,zn（n为测站数）相对闭合差1/50002高程测量：-测距相对中误差l14000施工操纵网点的高程测量，应符合国家标准GB50026-93工程测量规范中二等水准的规定，其精度要求如下：每km高程中误差2mm一一闭合差4&?（L为公里数）高程定位测量，应符合国家标准GB50026-93工程测量规范中三等水准的规定，其精度要求如下：每km高程中误差6mm闭合差12JE（L为公里数）各施工点的高程精度用水平仪直接后视操纵桩检测，不得两次转点引测，道面工程高程误差不大于2mm；土方基层、排水构筑物高程误差不大于4mm0加铺沥青混凝土道面的
5、工程测量1放线定位测量用经纬仪测设道面中心线，关于跑道还应加测道面边线，宜每隔IOom设一个操纵点,按二级导线施测。然后根据测定的施工操纵点测设摊铺基准线，用以操纵结构层的高程、厚度、横坡与平整度。假如使用钢丝线作为基准线，则每间隔67m应设1个支座，变坡点处务必加设1个支座，所用钢丝直径宜为2m,其拉力不得小于0.8KN,基准线务必准确无误,施工时应设专人负责检查，并保证钢丝或者导轨不被碰动。在跑道上，因其平整度要求严格,宜使用导轨作为基准线，长度通常为6m。2助航灯具的定位测量1将原有灯具全部更换的定位测量。在铺筑沥青混凝土道面前，根据3.4.1所设置的施工操纵点测量各个灯具的中心点位置,
6、可按三级导线测量的各项规定施测。当沥青混凝土道面完工后，再将各个灯具的中心点位置准确标记在道面表面上，以便安装新灯具。2保留部分原有灯具并加高底座的定位测量在铺筑沥青混凝土道面前，根据341所设置的施工操纵点准确测量每个嵌入式灯具中心位置，并在相同位置两侧道肩边线上留下牢固的复位测量点，建立灯位坐标关系与全面坐标记录。当沥青道面施工完毕后，用经纬仪与激光测距仪进行灯位复位测量，找到原灯位中心位置。材料通常规定1沥青混凝土混合料集料的粒径大小以方孔筛为准。2工程所用的沥青、矿料与外加剂等各类原材料，务必持有出厂（场）质保书，进口材料须经海关商检合格。3任何材料进入现场都应按规定要求进行检验并登记
7、,签发材料验收单。验收单应包含产地、品种、规格、数量、质量、日期等。材料应分别堆放或者隔离，并在料堆上插牌予以注明。4改性剂或者改性沥青供应商应提供产品的名称、代号、标号、成份、质量检验单与运输、贮存、使用方法与与健康、环保、安全等有关的资料。沥青材料1飞行区指标II为D、E、F的机场沥青混凝土道面应使用机场道面石油沥青，其技术要求应符合表4.2.1规定。关于飞行区指标11为C的机场，可使用重交通道路石油沥青，其技术要求应符合本规范附录B的规定。表4.2.1机场道面石油沥青技术要求试验项目AB-130AB-IlOAB-90AB-70AB-50针入度(25C,100g,5s)(0.1mm)120
8、1401001208010060804060延度(5Cmzminj5)不小于(Cm)150150150150150延度(5CmZmin,1OOC)不小于(Cm)5050505040软化点（环球法）（。042504351445245544655闪点（COC）不小于（OC）230含蜡量（蒸馈法）不大于（）2密度(15OC)(gc?)实测溶解度（三氯乙烯）不小于（）99.0薄膜加热试验(TFOT)I630C5h质量缺失不大于（）1.31.21.00.80.6针入度比不小于（）4548505558延度（15Oe）不小于（）10010010010080延度(IOoC)(Cm)实测注：有条件时测定沥青60
9、动力粘度（pa.s）与135运动粘度（mm?/。2沥青道面所使用的沥青标号，可根据机场所在的地理位置与气候条件按照表4.2.2选用。表4.2.2各气候分区选用的沥青标号气候分区年最低月平均气温（C）机场道面石油沥青重交通道路石油沥青寒区0AB-50AB-70AH-50AH-703为改善道面的使用性能，通过技术经济论证，可使用改性沥青。4沥青贮运站及沥青混合料拌与厂（站）应将不一致料源、不一致标号的沥青分开存放，不得混杂。施工期间，贮存罐或者贮油池中的沥青温度不宜低于1300C,并不得高于1800Co停工期间，沥青同意在常温状态下存放。经较长时间存放的沥青在使用前应先抽样检验，凡不符合质量要求的
10、沥青不得使用。乳化石油沥青1乳化石油沥青的技术要求应符合表4.3.1的规定。表4.3.1乳化沥青技术要求J种类项目-_PC-2PA-2PC-3PA-3筛上剩余量不大于（）0.3破乳速度试验慢裂快裂粘度沥青标准粘度计C25.3（三）恩格拉度E2582016蒸发残留物含量不小于（）50蒸发残留物性质针入度(100g,25C,5s)(0.1mm)8030060160残余延度比（25。C）不小于（%）80溶解度（三氯乙烯）不小于（）97.5贮存稳固性5d不大于（）Id不大于（）51与矿料的粘附性，裹覆面积不小于2/3低温贮存稳固度（-5C）无粗颗粒或者结块用途透层油用粘层油用注：1乳液粘度可选沥青标准
11、枯度计或者恩格拉粘度计的一种测定，C253表示测试温度25（、粘度计孔径3mm,E25表示在25时测定。2贮存稳固性通常用5d的，如时间紧迫也可用Id的稳固性；2乳化石油沥青应使用与道面所用的同种石油沥青进行乳化，沥青含量为4060%。3乳化石油沥青的类型应根据使用目的、矿料种类、气候条件选用。4乳化石油沥青用于粘层时用量宜为0.40.6kgR用于透层时用量宜为0.50.8kgm205乳化石油沥青可利用胶体磨乳化机械在沥青拌与厂或者现场制备。乳化剂用量（按有效含量计）宜为沥青质量的0.30.8%。现场制备乳化石油沥青的温度应通过试验确定，乳化剂水溶液的温度宜为407OoC,石油沥青宜加热至12
12、0160。乳化沥青制成后应及时使用，存放期以不离析、不冻结、不破乳为度。经较长时间存放的乳化沥青在使用前应抽样检验，凡质量不符合要求者不得使用。矿料1）粗集料1粗集料应使用由岩石破碎加工而成碎石，碎石应具有足够的强度与硬度，清洁、干燥。其质量应符合表4.4.1-1的规定。表44.11粗集料的技术要求指标标准上面层中、下面层石料压碎值不大于（）2025洛杉矶磨耗缺失不大于（）3030视密度不小于（tm3）2.52.5吸水率不大于（）2.02.0与沥青的粘附性（水煮法）不小于5级4级牢固性不大于（）1212细长扁平颗粒含量不大于（）1215水洗法V0.075mm颗粒含量不大于（）11软石含量不大于
13、（）55石料磨光值（PSV）不小于45422在碎石供应有困难的地区，沥青道面中的中、下面层可使用坚硬砾石（粒径大于50mm）轧制成碎石，其破碎砾石中4.75mm及以上颗粒的破碎面积应大于50%,一个面破碎率为100%,两个面破碎率大于90%。但破碎砾石不得用于上面层。3粗集料的颗粒形状宜接近立方体，表面粗糙而富有棱角。碎石由轧石机破碎而成，轧石机不宜使用鄂式破碎机。粗集料的粒径级配应符合表4.4.1-3的规定。4如粗集料与沥青粘附性不符合要求时，应采取掺抗剥离剂措施，抗剥离剂的种类、剂量须通过试验确定。2）细集料1、细集料可使用石屑、机制砂天然砂。细集料应清洁、干燥、质地坚硬、耐久，无杂质，其质量应符合表442-1的规定。表4.4.13粗集料粒径级配筛孔(mm)下列公称粒径（mm）通过率（）15-2510-2010-155155103-103531.510026.59510010019.09510010010013.201595100951001001009.501501540-7095100951001004.750505050150-1040-7085-1002.360
