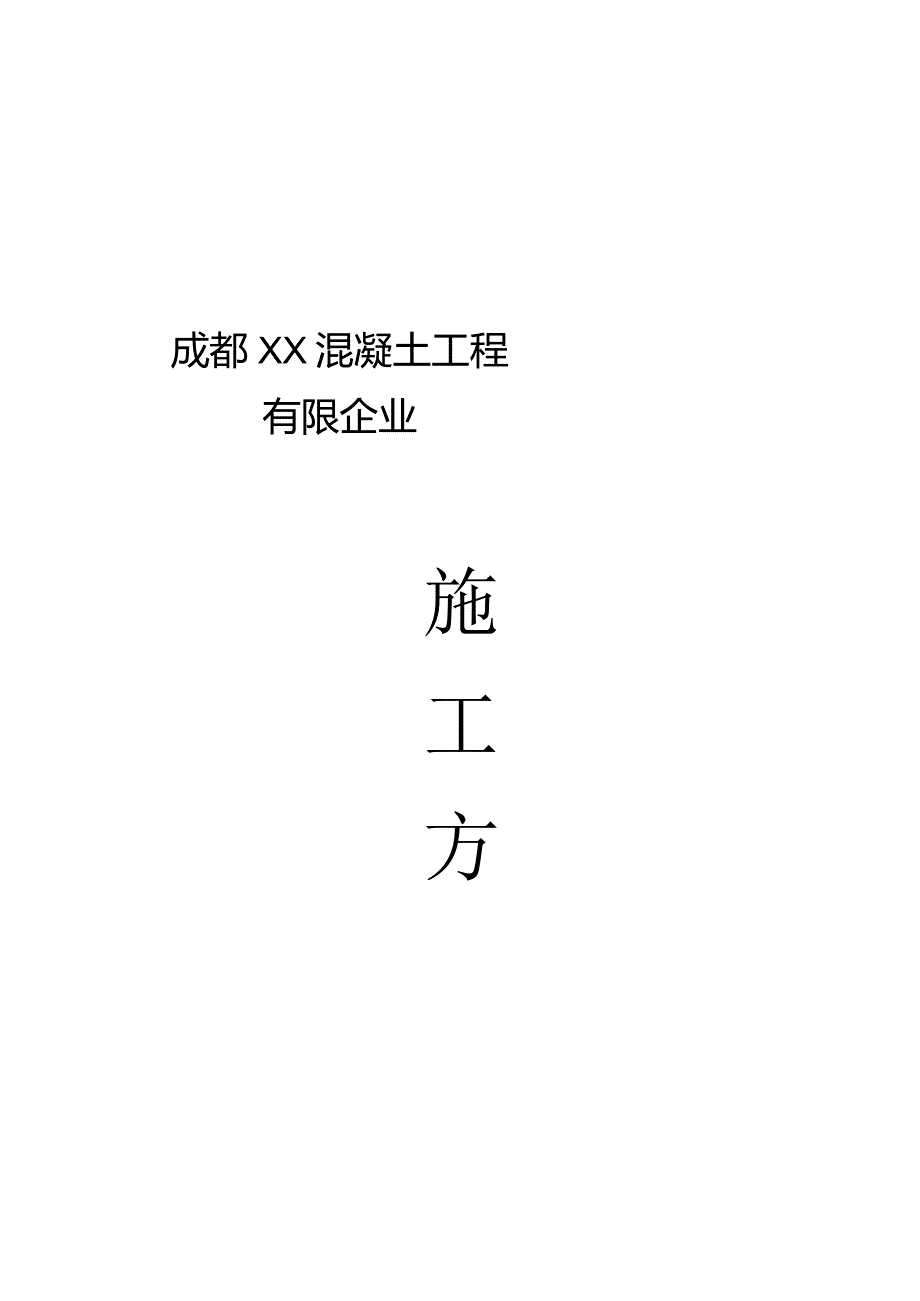

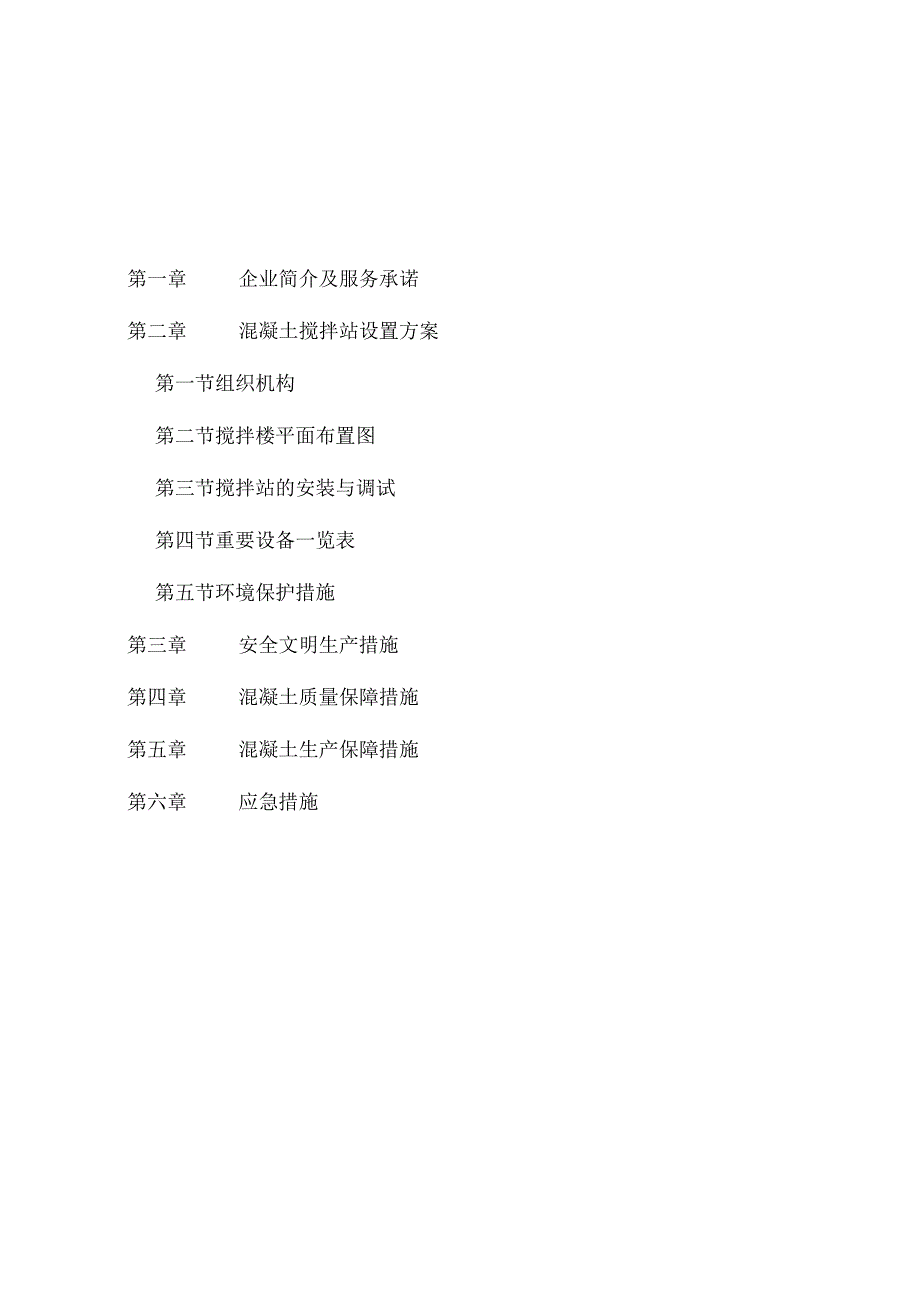

1、成都XX混凝土工程有限企业施工方案第一章企业简介及服务承诺第二章混凝土搅拌站设置方案第一节组织机构第二节搅拌楼平面布置图第三节搅拌站的安装与调试第四节重要设备一览表第五节环境保护措施第三章安全文明生产措施第四章混凝土质量保障措施第五章混凝土生产保障措施第六章应急措施第一章企业简介及服务承诺企业简介:成都XX混凝土工程有限企业座落在,占地一亩,距项目公里。我司固定站拥有1台HZS60搅拌站,1台混凝土拖式泵,1台汽车泵,10台商品混凝土运送车,员工20人,年生产能力到达20万立方米混凝土。服务承诺:为了更好地为顾客提供优质服务,我企业谨慎承诺如下内容,并敬请顾客监督。一、质量目的1:1、产品交货

2、检查合格率:100%;2、服务及时率:297%;3、服务满意率:295%。二、为保证工程的高效、便捷完毕,实行经营人员负责制(对贵工程我企业指派总经理XXX为工程总负责人)协调完毕各项工作;三、企业生产调度室和施工现场搅拌站均设24小时顾客服务热线,负责组织协调生产,及时处理生产供应中也许出现的问题,并接受顾客的监督和投诉,企业服务实行首问责任制;四、设24小时混凝土供应服务人员,现场发生的!任何问题,均保证在第一时间抵达现场,及时排除故障,保证混凝土正常供应。我企业在供应现场派出泵管工并实行倒班制,搅拌站站长、质量管理人员随时到现场检查我司工作并听取顾客意见,协助处理有关问题,以上人员均具有

3、丰富的工作经验,协调和处理问题的能力较强。夜间实行部门经理值班负责制,保证企业生产供应24小时受控且正常、有序和安全;五、设工程技术支持,积极积极听取顾客意见,就工程问题和产品质量与顾客多沟通,及时处理工程技术质量问题;六、企业经营部、质量管理部定期对顾客进行混凝土质量和服务回访,并针对存在问题,及时给以协调与处理。七、如需要,可协助顾客对现场混凝土构件进行初期养护和提供回弹自检混凝土构件实际强度;八、企业管理者代表接受顾客对我企业产品质量、生产供应保障的监督和投诉,及时处理顾客提出的问题并保证企业管理持续改善。企业24小时投诉:13XXXXXXXXXo第二章混凝土搅拌站设置方案第一节组织机构

4、一、生产指挥系统组织机构图回访I用户意见二、搅拌站人员配置表人员配置表岗位重要职责姓名站长全面管理技术负责人质量管理预算员混凝土预决算材料员材料管理试验工产品检查机修工设备维修操作工搅拌楼操作泵工泵管布置及泵送驾驶员混凝土运送装载机驾驶员上料普工场地卫生第二节搅拌站平面布置图(见附表)第三节搅拌站的安装与调试一、安装1、安装前须作好如下工作:(I)首先请安排好吊车:若该站有100吨的粉料仓,请备20吨以上吊车,若只有60吨粉料仓,只须16吨吊车即可。(2)检查基础:请仔细对照我企业提供的地基图,检查相对位置尺寸,水平误差,承载能力与否到达地基基础图规定,以便顺利安装。(3)安装时须配置4-6人

5、安装工,1-2人吊装工,1台400A电焊机具,一套氧乙割具,14-17呆板手2把,17-19呆板手2把,22-24呆板手2把,27-30呆板手2把,32-36呆板手2把,375mm活动板手2把,电气安装机具等。2、安装一切准备到位后,请按如下次序进行安装:第一步:安装水泥仓(两节式);100吨水泥仓,单个重量10吨,50吨-60吨水泥仓,单个重量5-6吨。将水泥仓底架就位,就位后请用吊线锤检查垂直度,有条件的请用经纬仪检查,垂直度不超过5mm,无误后请交4个脚板与预埋板点焊牢固,再起吊上仓部分,用M20X65的螺栓与底架紧固,整体再检查垂直度,误差不不小于20mm,若超差,请割开底架点焊处,用

6、斜铁调整垂直度,直至到达规定,再周围施焊,焊高8mmo第二步:安装主机及主机机架架部份,主机机架约在7-8吨。交主机机架下支架直立于水泥仓底架处,用铁丝固定,再起吊主机机架,缓慢就位于下支架,用M20X65日勺螺栓与之紧固,然后再整体就位于对应的预埋件上,无误后,焊工施焊,焊高8mm。第三步:安装螺旋输送机(单根螺旋重量L5吨左右)我企业提供的螺旋输送机,电机及减速器端均应安装在水泥仓下端,进料口朝上,出料口朝下,起吊时请调整好位置,用单根钢丝绳吊装1个点,以便调整安装角度,但绳应抱死螺旋管,不应滑脱,尾端用20米长的风绳固定,派1-2人握住风绳,以便控制空中螺旋机。起吊工动作应缓慢,保护好螺

7、旋机不受碰撞,缓慢就位后,请先固定水泥仓与螺旋机(我企业均采用悬挂式),再调整螺旋机出料口与水泥秤进口位置,距离控制在200-300Innb位置确定后,再与机架固定,固定好后其晃动应不明显,再松吊车,卸绳。第四步:安装料斗提高部份或上料皮带机我企业生产的HZS系列搅拌站分料斗提高式和皮带机上料两种方式,下面分开阐明:(1)安装料斗提高式:A、先安装轨道架,轨道分3节,上节与主机上机架已连接为一体,中间段与下支架已连接为一体,将下轨道架就位于坑内,调整好与中间段轨道的直线度(误差不不小于2mm),平行度(误差不不小于2mm),无误后,请与中间段连接为一体,与预进板施焊联接。B、用吊车将料斗缓慢起

8、吊,取出安全插销,然后缓慢往下放,检查有无卡阻现象,直到放到下轨道架的底部。C、安装钢丝绳D、钢丝绳与卷筒出厂前已固定好,现场安装时只须将钢丝绳与料斗两边时U形螺栓固定,单边各用2个绳夹固定。(2)安装上料皮带机(重量约为3吨左右)人字皮带机机架与水平夹角为30度,固定吊装时,应将皮带机吊到该角度,缓慢就位,电动滚筒端为出料口,电动滚筒边缘线应进入过渡斗边缘约200mm左右,并调整好中轴线与砂石配料中线日勺重叠度,误差不不小于20mm,无误后请将前后支架与预埋板施焊,焊高6mm。第五步:安装砂石配料系统(分两种:移动式和固定式)(1)移动式配料系统(单个重量8吨左右)将配料系统起吊:支腿离地约

9、1米高后,请将下支腿分别与配料系统支腿联接,紧固(螺栓为M24X65),整体起吊就位于对应位置,注意与上料皮带机接料口位置,其中轴线应与上料皮带机中轴线重叠,误差不不小于20mm,电动滚筒边缘与接料斗边缘间隙在20-30mm左右,无误后焊工可施焊。(2)固定式配料仓(12吨左右)固定式配料仓容积大,故墙板均分体运送,整体就位前,请将墙板按次序安装上,再整体就位,注意与料斗口吻合,若与皮带机上料配用,就与上相似,若与料斗提高机配用,就应保证电动滚筒边缘线应进入料斗口边缘线50mm左右,无误后焊工施焊。第六步:安装控制室(分移动式、固定式两种)(1)移动式:为了便于安装运送以便,移动式控制室无底架

10、,属落地式安装,安装在便于观测碎塌落度的位置即可。(2)固定式:先将下支架就位于基础图指定位置,再将控制室安装上即可,焊工施焊。第七步:水路、气路、外加剂路整体安装完后,顾客应根据场地状况修好水池,水池容积不不不小于5立方米,各管路安装应走向整洁,无泄漏现象。第八步:修建上料平台顾客根据安装地基图尺寸,修建上料平台。第九步:安装电器部份请严格按照国家有关原则及我企业提供的电器原理图安装。二、调试(1)砂石配料系统A、调试前应阅读电动滚筒使用阐明书,按其规定加油,改向滚筒轴承座加满黄油。B、通电观测电动滚筒旋转方向,若无误后,间断通电观测皮带跑偏状况,若跑偏,请张紧跑偏端,直至无跑偏。持续运转5

11、分钟。继续观测,无跑偏现象方可使用。C、开关出料门与否灵活,次序与否对时。(2)空压机试运转按照空压机使用阐明书作好保养、通电、观测电机转向与否对的,气压控制在0.7-O.8MPa,即可打开气源开关,观测气路有无气漏现象。(3)主机:我企业生产的JS系列主机均为双电机驱动,试运转前请断开一种电机,即单个电机试运转,站在电机端观测主机右边大齿轮旋向,应为顺时针旋转,对的后,在试另一种电机,措施同前,主机内应无卡阻现象,再手动试主机卸料门开关状况,应无卡阻现象。(4)上料皮带机或料斗提高A、上料皮带机,调试措施同称量皮带机。B、料斗提高1、按照摆线针轮减速器使用阐明书,做好保养,钢丝绳、轨道、滑轮

12、、应加润滑油。2、点动料斗提高上升按钮,观测其与轨道有无卡阻、跑偏状况若有请调整钢丝绳长度。到了上限位应自动停车,此时卸料口应卸料,卸料门与否开关灵活。3、点动料斗提高下降按钮,观测料斗状况,即时调整,到了下限位时应自动停车,一切无误后,再持续提高、下降3次以上,观测有无变化,方可投入使用。(5)螺旋输送机a)螺旋输送机减速器是由我企业自制,请先将观测盖板上的溢流口螺塞拧开,再向其内加注齿轮油,直至此溢流口出油止,再拧紧螺塞其他轴承座加油处应加满黄油。b)准备好后点动螺旋机按钮,观测其旋向,站在水泥秤端观测,螺旋轴应为顺时针方向旋转,持续运转,观测有无卡阻,一切正常方可使用。(6)水泵及外加剂

13、泵点动按钮,其旋转方向应对的。(7)准备100件20公斤原则祛码,按微机使用阐明书逐一校秤。(8)单个调试完毕后,可按微机使用阐明书进行单个自动一次,观测各个动作与否对的,正常后方可进行生产。第四节重要设备一览表设备名称规格型号数量搅拌站HZS60(装机容量130千瓦)1套装载机徐工30B1台拖泵80泵1台配电室设备/1套机修设备/1套混凝土搅拌车/根据实际状况足额配置第五节环境保护措施一、搅拌站选用SlCOMA企业MAOI500双卧轴式混凝土搅拌机振动小,环境噪声【dB(八)70o二、搅拌机设有进口圆筒式除尘器,具有自动吸尘、去湿、排风并将搜集的灰尘向主机回送的功能,除尘效率到达99.8%。

14、三、水泥筒仓顶部设有进口振动式吸尘机,除尘效率到达99.8%。四、整个砂、石料场采用全封闭构造,并配有除尘装置,防止粉尘污染。五、设有多种沉淀池和污水处理系统,可以做到污水零排放。六、在生产现场设置绿化带,深入对生产现场的粉尘进行吸附;七、对进出生产现场的车辆进行冲洗,减少外带粉尘污染。八、进入本站的车辆严禁鸣笛,无任务应立即关闭发动机;九、对于无法减少噪音的动力源等设施,在该设施的周围设置吸音板,从而减少噪音的排放;十、定期对设备进行维护检修,及时对噪音大的设施进行整改,减少噪音源。第三章安全文明生产措施为使也许对人体导致伤害和导致物质损失的各原因在生产过程中处在受控状态、防止和杜绝各类事故

15、发生、使施工生产井然有序、发明一种良好合适的工作环境、保证生产经营工作顺利进行而制定本制度。一、企业负责组织每月对搅拌站的安全文明生产检查,并根据检查状况进行综合评估,将检查成果上报总经理。加强平时抽查安全文明抽查工作,检查要有记录,奖罚分明。二、进入搅拌站和施工现场的所有人员必须配戴安全帽,并严格遵守施工现场的安全文明生产规定。三、生产场地做到道路、排水畅通,现场整洁,管线排列整洁,照明设施良好,杜绝跑、冒、滴、漏时发生。四、砂石材料贮存堆放设置专门区域,机械设备的停放要做到井然有序。生产场地日勺环境卫生和生活区域的清洁卫生随时保持清洁。五、企业员工上岗前必须进行三级安全文明生产教育(企业级、部门级、班组级)。六、对发生安全事故的
