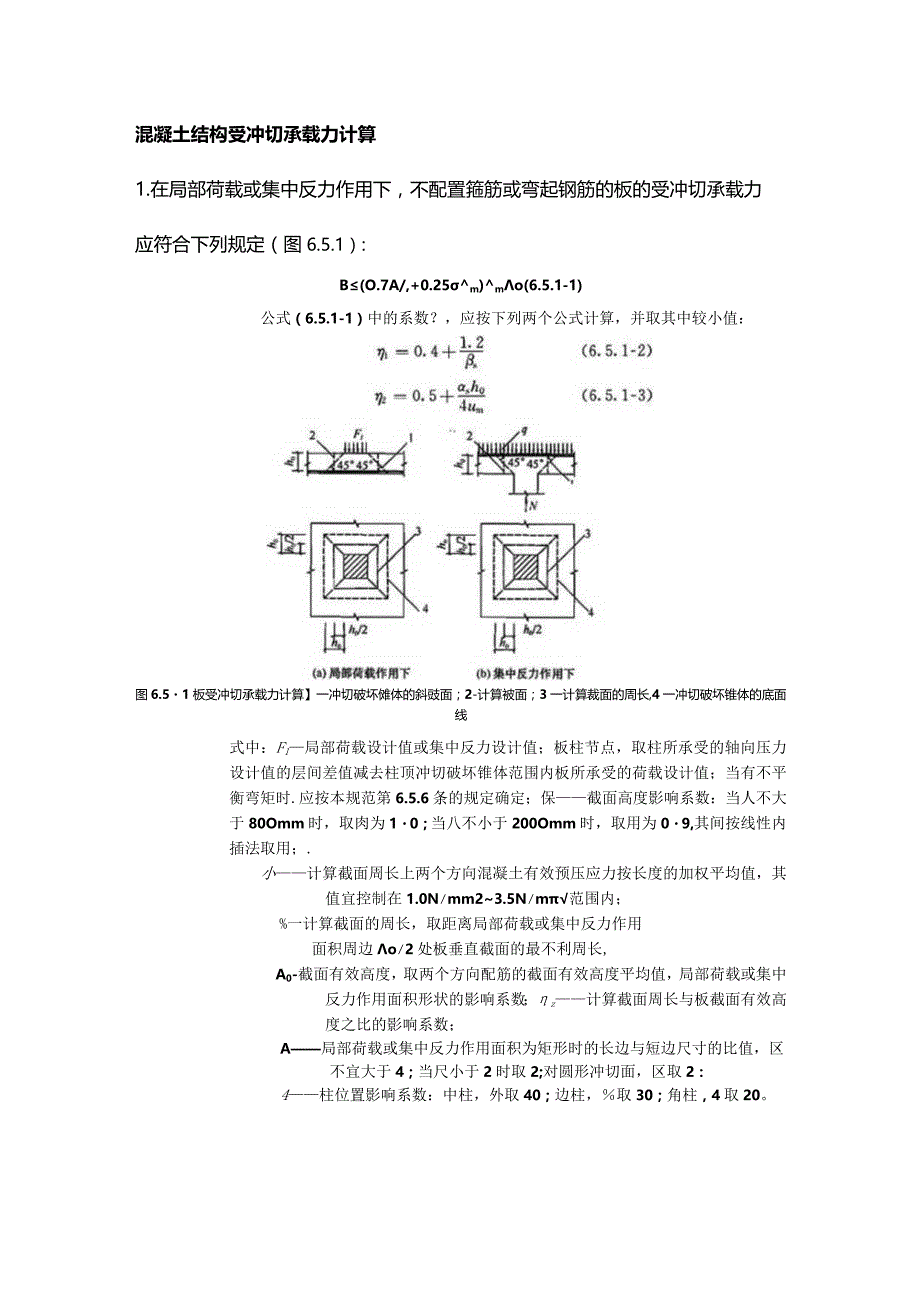

1、混凝土结构受冲切承载力计算1.在局部荷载或集中反力作用下，不配置箍筋或弯起钢筋的板的受冲切承载力应符合下列规定（图6.5.1）:B(O.7A/,+0.25m)mo(6.5.1-1)公式（6.5.1-1）中的系数？，应按下列两个公式计算，并取其中较小值：图6.51板受冲切承载力计算】一冲切破坏傩体的斜豉面；2-计算被面；3一计算裁面的周长,4一冲切破坏锥体的底面线式中：F1局部荷载设计值或集中反力设计值；板柱节点，取柱所承受的轴向压力设计值的层间差值减去柱顶冲切破坏锥体范围内板所承受的荷载设计值；当有不平衡弯矩时.应按本规范第6.5.6条的规定确定；保截面高度影响系数：当人不大于80Omm时，取

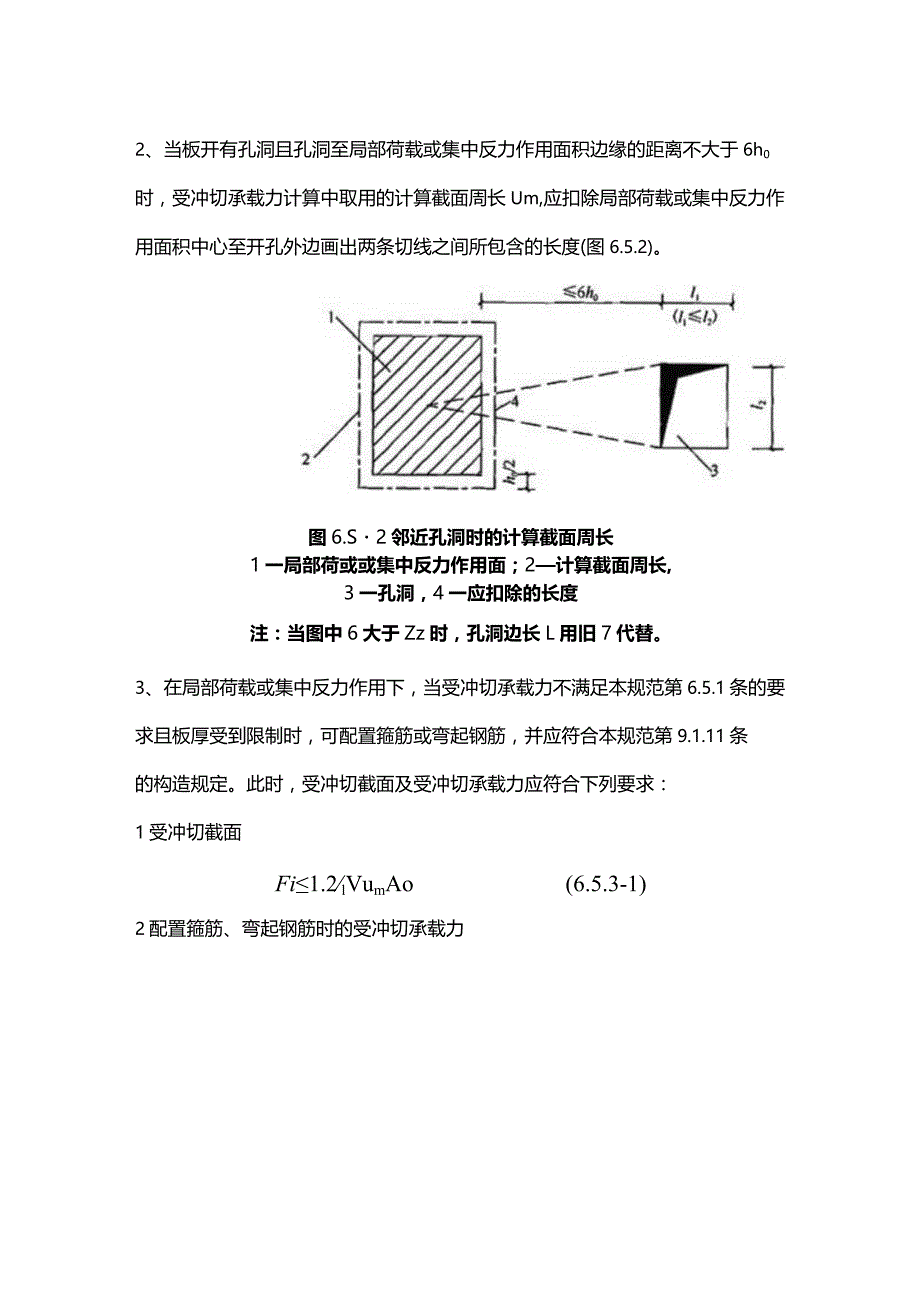

2、肉为10；当八不小于200Omm时，取用为09,其间按线性内插法取用；.小计算截面周长上两个方向混凝土有效预压应力按长度的加权平均值，其值宜控制在1.0Nmm23.5Nm范围内；%一计算截面的周长，取距离局部荷载或集中反力作用面积周边o2处板垂直截面的最不利周长,A0-截面有效高度，取两个方向配筋的截面有效高度平均值，局部荷载或集中反力作用面积形状的影响系数；z计算截面周长与板截面有效高度之比的影响系数；A局部荷载或集中反力作用面积为矩形时的长边与短边尺寸的比值，区不宜大于4；当尺小于2时取2;对圆形冲切面，区取2：4柱位置影响系数：中柱，外取40；边柱，取30；角柱，4取20。2、当板开有孔
3、洞且孔洞至局部荷载或集中反力作用面积边缘的距离不大于6h0时，受冲切承载力计算中取用的计算截面周长Um,应扣除局部荷载或集中反力作用面积中心至开孔外边画出两条切线之间所包含的长度(图6.5.2)。图6.S2邻近孔洞时的计算截面周长1一局部荷或或集中反力作用面；2计算截面周长,3一孔洞，4一应扣除的长度注：当图中6大于Zz时，孔洞边长L用旧7代替。3、在局部荷载或集中反力作用下，当受冲切承载力不满足本规范第6.5.1条的要求且板厚受到限制时，可配置箍筋或弯起钢筋，并应符合本规范第9.1.11条的构造规定。此时，受冲切截面及受冲切承载力应符合下列要求：1受冲切截面Fi1.2lVumAo(6.5.3

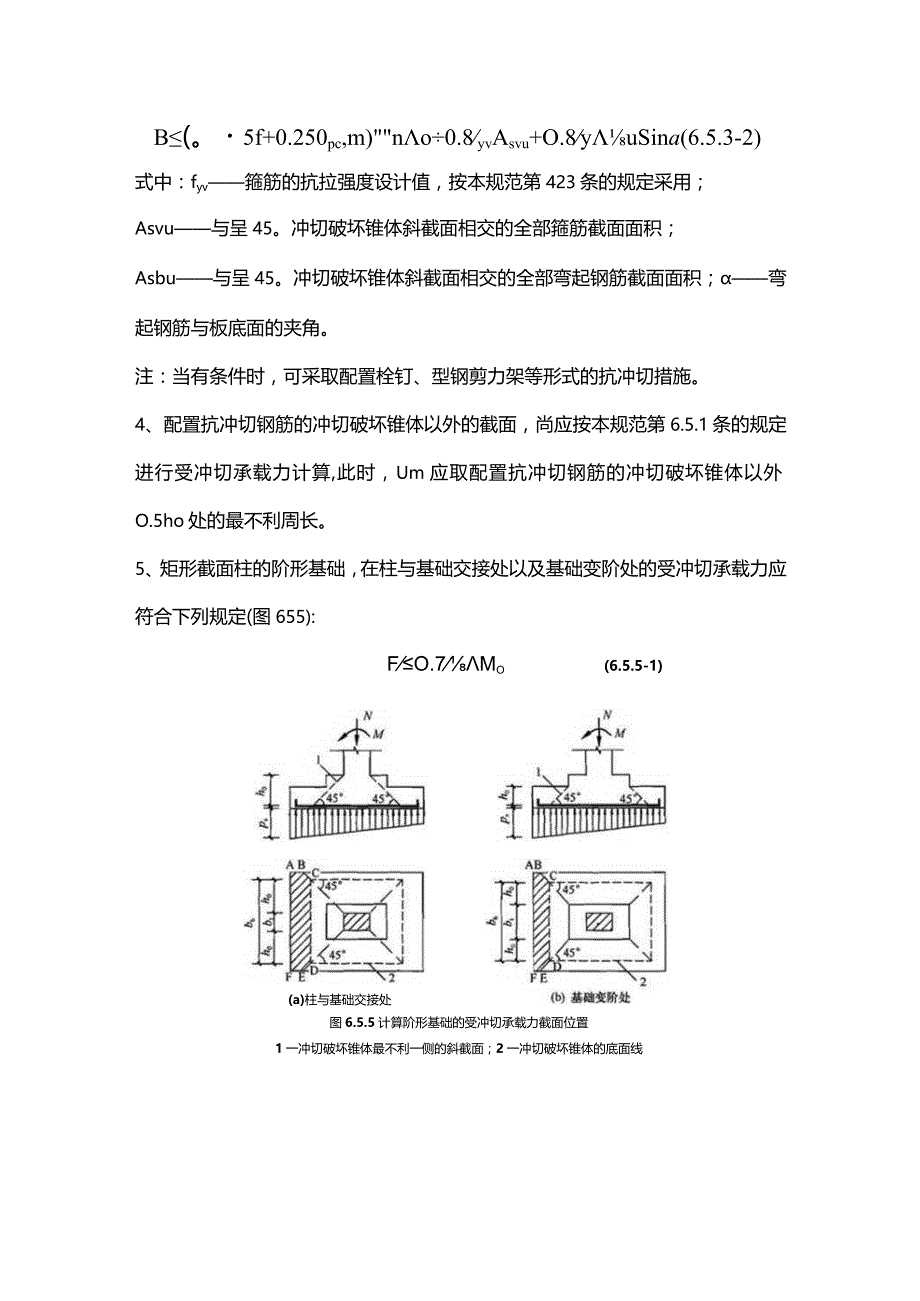

4、-1)2配置箍筋、弯起钢筋时的受冲切承载力B(。5f+0.250pc,m)no0.8yvAsvu+O.8yuSina(6.5.3-2)式中：fyv箍筋的抗拉强度设计值，按本规范第423条的规定采用；Asvu与呈45。冲切破坏锥体斜截面相交的全部箍筋截面面积；Asbu与呈45。冲切破坏锥体斜截面相交的全部弯起钢筋截面面积；弯起钢筋与板底面的夹角。注：当有条件时，可采取配置栓钉、型钢剪力架等形式的抗冲切措施。4、配置抗冲切钢筋的冲切破坏锥体以外的截面，尚应按本规范第6.5.1条的规定进行受冲切承载力计算,此时，Um应取配置抗冲切钢筋的冲切破坏锥体以外O.5ho处的最不利周长。5、矩形截面柱的阶形基
5、础，在柱与基础交接处以及基础变阶处的受冲切承载力应符合下列规定(图655):FO.7Mo(6.5.5-1)(a)柱与基础交接处图6.5.5计算阶形基础的受冲切承载力截面位置1一冲切破坏锥体最不利一侧的斜截面；2一冲切破坏锥体的底面线E=sA(6.505-2)bm安冬(6.5.5-3)式中：ho柱与基础交接处或基础变阶处的截面有效高度,取两个方向配筋的截面有效高度平均值；Ps按荷载效应基本组合计算并考虑结构重要性系数的基础底面地基反力设计值(可扣除基础自重及其上的土重)，当基础偏心受力时，可取用最大的地基反力设计值；A考虑冲切荷载时取用的多边形面积(图6.5.5中的阴影面积ABCDEF)；bt冲切破坏锥体最不利一侧斜截面的上边长：当计算柱与基础交接处的受冲切承载力时，取柱宽；当计算基础变阶处的受冲切承载力时，取上阶宽；bb一柱与基础交接处或基础变阶处的冲切破坏锥体最不利一侧斜截面的下边长,取bt+2ho06、在竖向荷载、水平荷载作用下，当考虑板柱节点计算截面上的剪应力传递不平衡弯矩时，其集中反力设计值Fl应以等效集中反力设计值F,eq代替,F,eq可按本规范附录F的规定计算。
