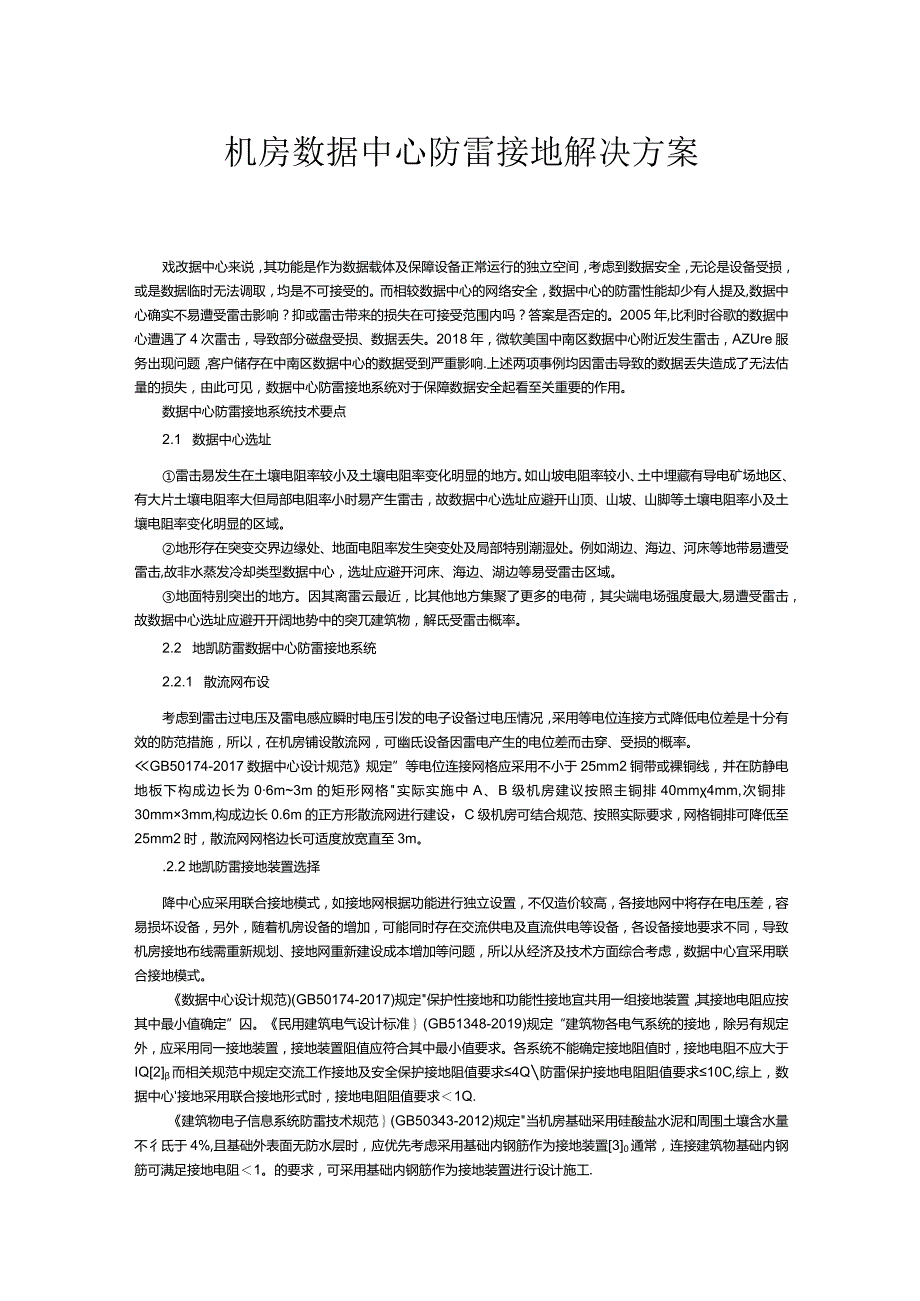

1、机房数据中心防雷接地解决方案戏改据中心来说，其功能是作为数据载体及保障设备正常运行的独立空间，考虑到数据安全，无论是设备受损，或是数据临时无法调取，均是不可接受的。而相较数据中心的网络安全，数据中心的防雷性能却少有人提及,数据中心确实不易遭受雷击影响？抑或雷击带来的损失在可接受范围内吗？答案是否定的。2005年,比利时谷歌的数据中心遭遇了4次雷击，导致部分磁盘受损、数据丢失。2018年，微软美国中南区数据中心附近发生雷击，AZUre服务出现问题，客户储存在中南区数据中心的数据受到严重影响.上述两项事例均因雷击导致的数据丢失造成了无法估量的损失，由此可见，数据中心防雷接地系统对于保障数据安全起看
2、至关重要的作用。数据中心防雷接地系统技术要点2.1 数据中心选址雷击易发生在土壤电阻率较小及土壤电阻率变化明显的地方。如山坡电阻率较小、土中埋藏有导电矿场地区、有大片土壤电阻率大但局部电阻率小时易产生雷击，故数据中心选址应避开山顶、山坡、山脚等土壤电阻率小及土壤电阻率变化明显的区域。地形存在突变交界边缘处、地面电阻率发生突变处及局部特别潮湿处。例如湖边、海边、河床等地带易遭受雷击,故非水蒸发冷却类型数据中心，选址应避开河床、海边、湖边等易受雷击区域。地面特别突出的地方。因其离雷云最近，比其他地方集聚了更多的电荷，其尖端电场强度最大,易遭受雷击，故数据中心选址应避开开阔地势中的突兀建筑物，解氐受
3、雷击概率。2.2 地凯防雷数据中心防雷接地系统2.2.1 散流网布设考虑到雷击过电压及雷电感应瞬时电压引发的电子设备过电压情况，采用等电位连接方式降低电位差是十分有效的防范措施，所以，在机房铺设散流网，可幽氐设备因雷电产生的电位差而击穿、受损的概率。GB50174-2017数据中心设计规范规定”等电位连接网格应采用不小于25mm2铜带或裸铜线，并在防静电地板下构成边长为06m3m的矩形网格实际实施中A、B级机房建议按照主铜排40mm4mm,次铜排30mm3mm,构成边长0.6m的正方形散流网进行建设，C级机房可结合规范、按照实际要求，网格铜排可降低至25mm2时，散流网网格边长可适度放宽直至3
4、m。.2.2地凯防雷接地装置选择降中心应采用联合接地模式，如接地网根据功能进行独立设置，不仅造价较高，各接地网中将存在电压差，容易损坏设备，另外，随着机房设备的增加，可能同时存在交流供电及直流供电等设备，各设备接地要求不同，导致机房接地布线需重新规划、接地网重新建设成本增加等问题，所以从经济及技术方面综合考虑，数据中心宜采用联合接地模式。数据中心设计规范)(GB50174-2017)规定保护性接地和功能性接地宜共用一组接地装置，其接地电阻应按其中最小值确定”囚。民用建筑电气设计标准(GB51348-2019)规定“建筑物各电气系统的接地，除另有规定外，应采用同一接地装置，接地装置阻值应符合其中

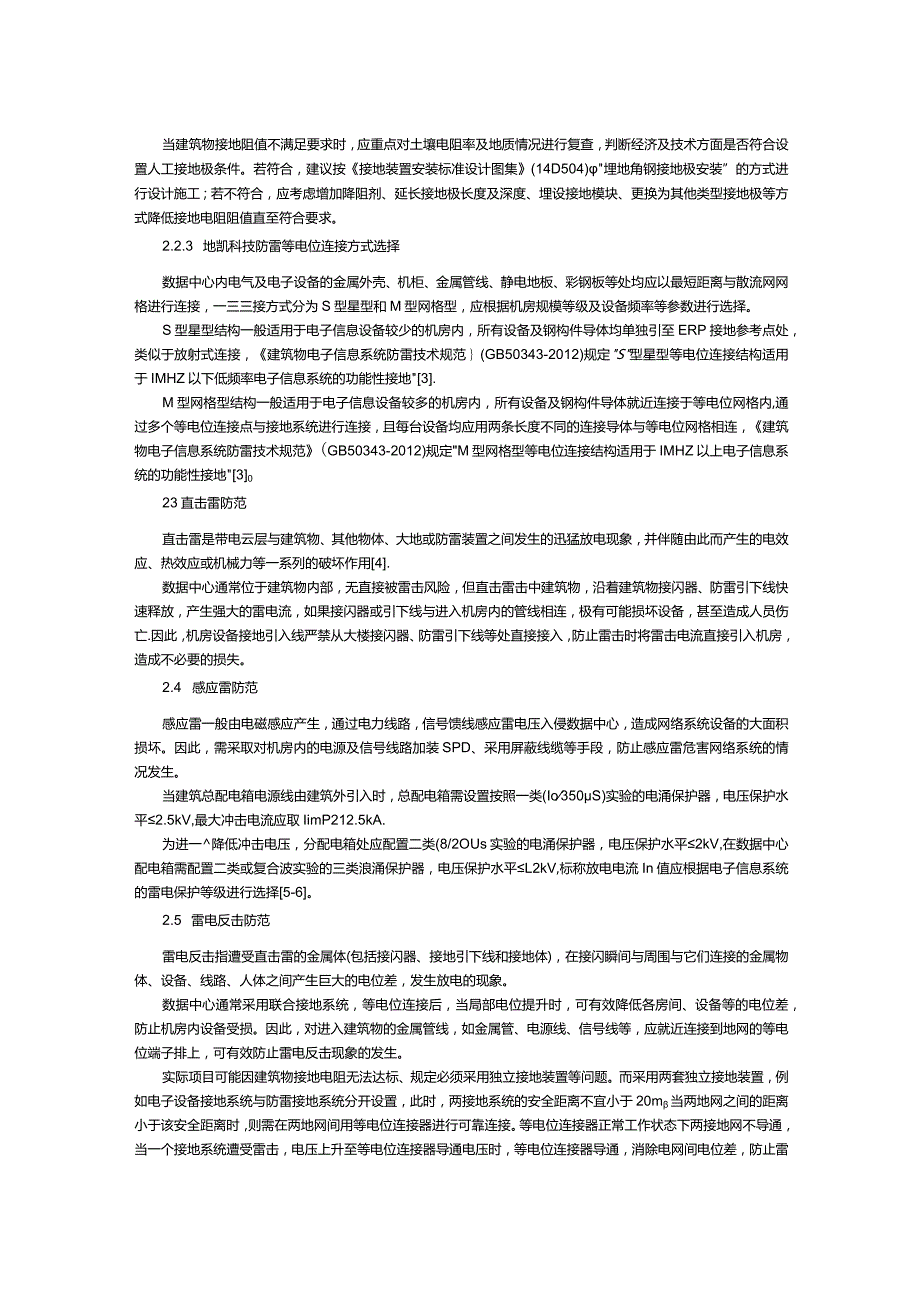

5、最小值要求。各系统不能确定接地阻值时，接地电阻不应大于IQ2而相关规范中规定交流工作接地及安全保护接地阻值要求4Q防雷保护接地电阻阻值要求10C,综上，数据中心接地采用联合接地形式时，接地电阻阻值要求1Q.建筑物电子信息系统防雷技术规范(GB50343-2012)规定当机房基础采用硅酸盐水泥和周围土壤含水量不彳氐于4%,且基础外表面无防水层时，应优先考虑采用基础内钢筋作为接地装置30通常，连接建筑物基础内钢筋可满足接地电阻1。的要求，可采用基础内钢筋作为接地装置进行设计施工.当建筑物接地阻值不满足要求时，应重点对土壤电阻率及地质情况进行复查，判断经济及技术方面是否符合设置人工接地极条件。若符合
6、，建议按接地装置安装标准设计图集(14D504)埋地角钢接地极安装”的方式进行设计施工；若不符合，应考虑增加降阻剂、延长接地极长度及深度、埋设接地模块、更换为其他类型接地极等方式降低接地电阻阻值直至符合要求。2.2.3 地凯科技防雷等电位连接方式选择数据中心内电气及电子设备的金属外壳、机柜、金属管线、静电地板、彩钢板等处均应以最短距离与散流网网格进行连接，一三三接方式分为S型星型和M型网格型，应根据机房规模等级及设备频率等参数进行选择。S型星型结构一般适用于电子信息设备较少的机房内，所有设备及钢构件导体均单独引至ERP接地参考点处，类似于放射式连接，建筑物电子信息系统防雷技术规范(GB5034
7、3-2012)规定S型星型等电位连接结构适用于IMHZ以下低频率电子信息系统的功能性接地3.M型网格型结构一般适用于电子信息设备较多的机房内，所有设备及钢构件导体就近连接于等电位网格内,通过多个等电位连接点与接地系统进行连接，且每台设备均应用两条长度不同的连接导体与等电位网格相连，建筑物电子信息系统防雷技术规范(GB50343-2012)规定M型网格型等电位连接结构适用于IMHZ以上电子信息系统的功能性接地3023直击雷防范直击雷是带电云层与建筑物、其他物体、大地或防雷装置之间发生的迅猛放电现象，并伴随由此而产生的电效应、热效应或机械力等一系列的破坏作用4.数据中心通常位于建筑物内部，无直接被
8、雷击风险，但直击雷击中建筑物，沿着建筑物接闪器、防雷引下线快速释放，产生强大的雷电流，如果接闪器或引下线与进入机房内的管线相连，极有可能损坏设备，甚至造成人员伤亡.因此，机房设备接地引入线严禁从大楼接闪器、防雷引下线等处直接接入，防止雷击时将雷击电流直接引入机房，造成不必要的损失。2.4 感应雷防范感应雷一般由电磁感应产生，通过电力线路，信号馈线感应雷电压入侵数据中心，造成网络系统设备的大面积损坏。因此，需采取对机房内的电源及信号线路加装SPD、采用屏蔽线缆等手段，防止感应雷危害网络系统的情况发生。当建筑总配电箱电源线由建筑外引入时，总配电箱需设置按照一类(Io350S)实验的电涌保护器，电压
